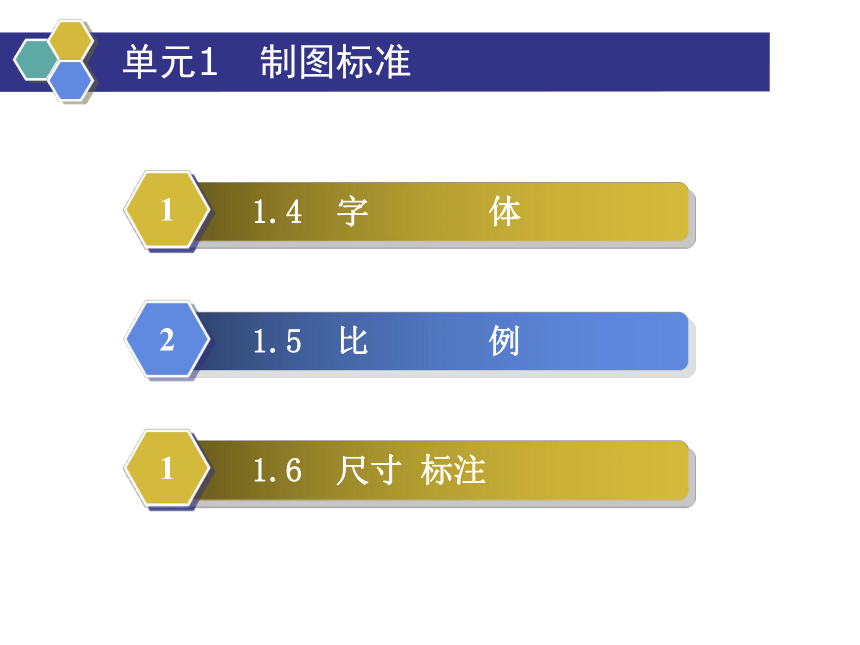

单元1　制图标准
1.5　比 例
2
1
5.3.1　组合体的类型
5.3.1　组合体的类型
5.3.1　组合体的类型
1
5.3.1　组合体的类型
5.3.1　组合体的类型
5.3.1　组合体的类型
1.4　字 体
1
1
5.3.1　组合体的类型
5.3.1　组合体的类型
5.3.1　组合体的类型
1
5.3.1　组合体的类型
5.3.1　组合体的类型
5.3.1　组合体的类型
1.6　尺寸 标注
1
1.4　字 体
在建筑工程图样上，除了用图线画出图形外，还使用不同的字体进行描述。
图样上常用的字体有汉字、阿拉伯数字、拉丁字母，有时也会出现罗马数字、希腊字母等。例如用汉字注写图名、建筑材料，用数字标注尺寸，用数字和字母表示轴线的编号等。
在图样上书写的字体应笔画清晰，字体端正，间隔均匀，标点符号清楚正确。文字的高度，应从2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm系列中选用，如需要书写更大的字，其高度按 的比值递增。
返回
1.4　字 体

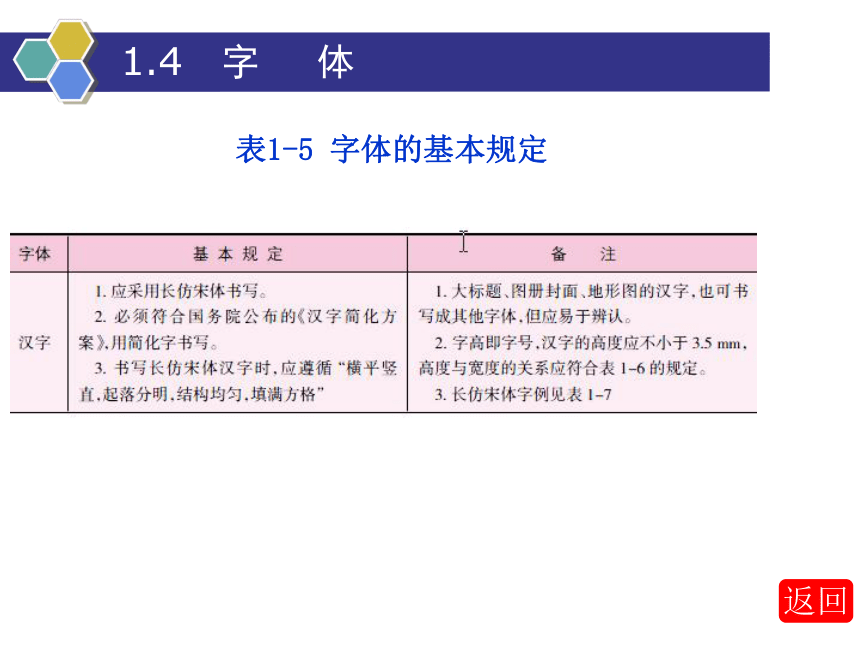

表1-5 字体的基本规定
返回
1.4　字 体
续 表1-5 字体的基本规定
返回
1.4　字 体

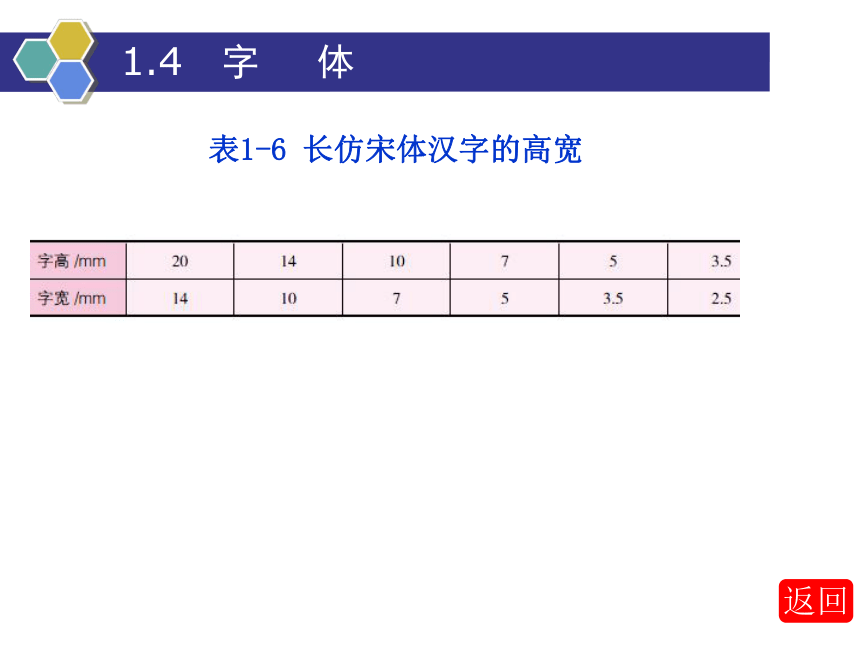

表1-6 长仿宋体汉字的高宽
返回
1.4　字 体

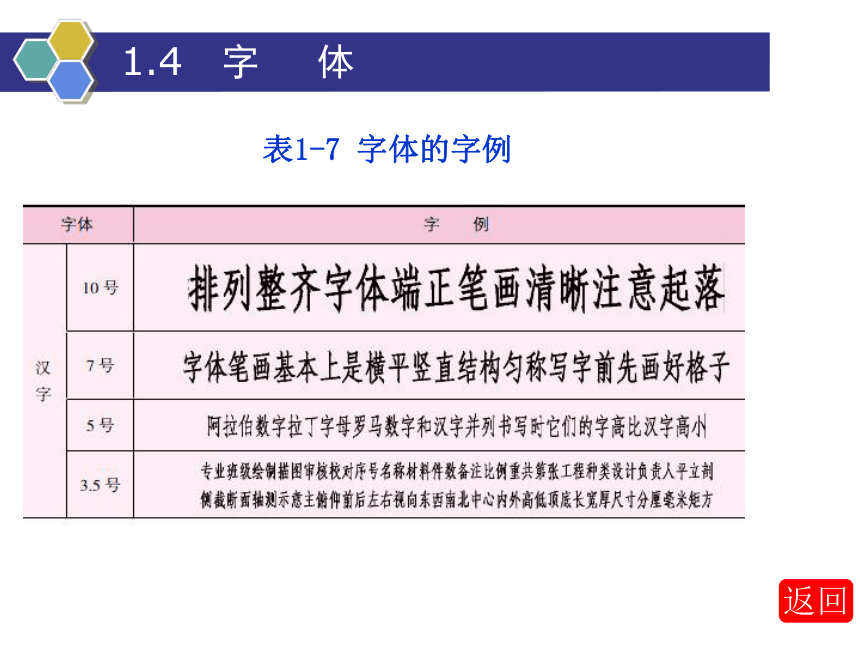

表1-7 字体的字例
返回
1.4　字 体

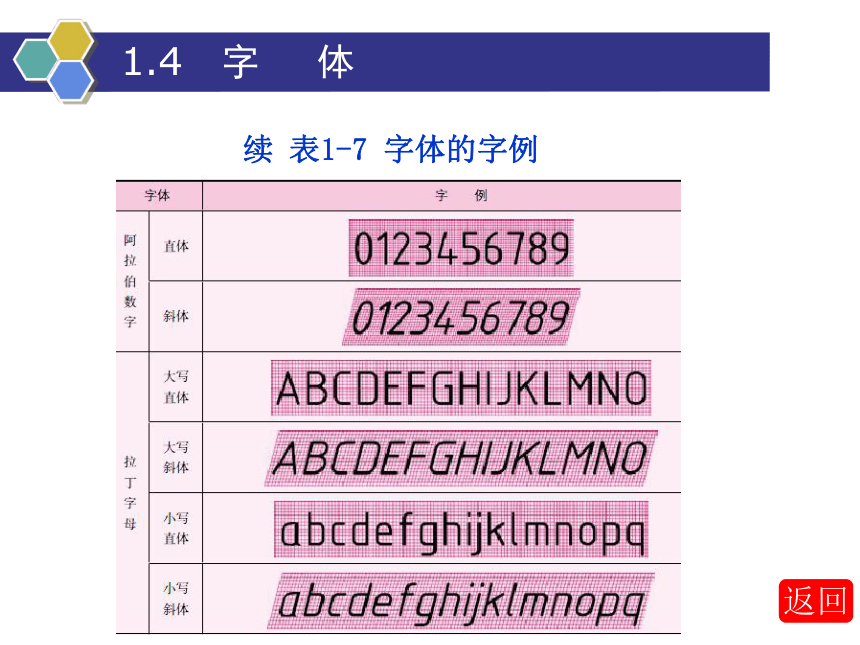

续 表1-7 字体的字例
返回
1.4　字 体

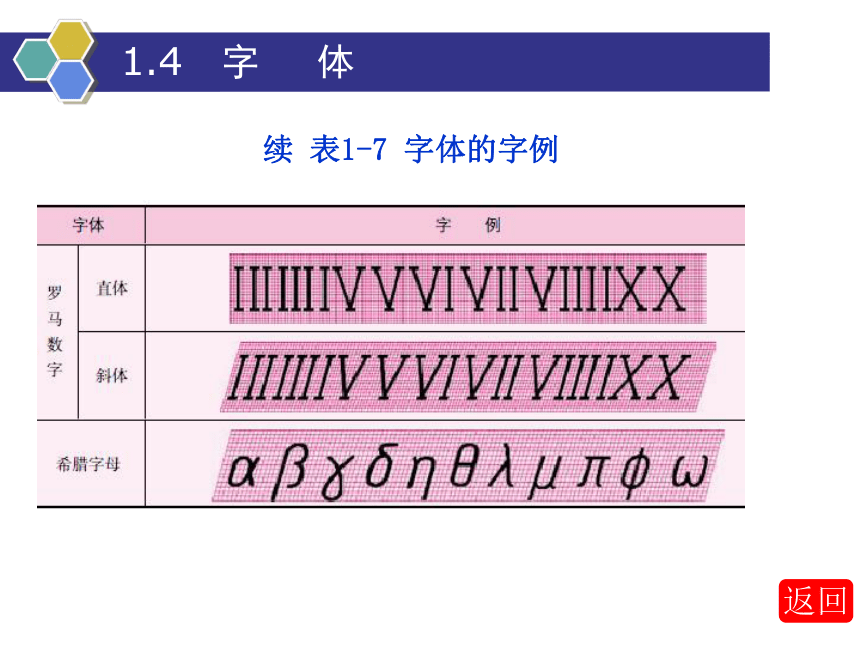

续 表1-7 字体的字例
返回
1.4　字 体
应用实例
图1-13是某房屋的平面图，从中可以看出部分字体在图样中的实际应用。
图1-13 字体的实际应用
返回
1.5　比 例
当工程形体与图幅尺寸相差太大时，需要按比例缩小或放大绘制在图纸上。
图样的比例是图形与实物相对应的线性尺寸之比。
比例的大小是指比值的大小，如1∶50 大于1∶100。
比例以阿拉伯数字表示，如2∶1、1∶1、1∶100 等。
比例的注写见下表1-8。
返回
1.5　比 例
表1-8 比例的注写
返回
1.5　比 例
绘图时所用的比例，应根据图样的用途与被绘对象的复杂程度，从表1-9中选用，并优先用表中的常用比例。
表1-9 绘图所用的比例
返回
应用实例 图1-14所示为用三种不同比例画出的同一扇窗的立面图。因选用比例不同，故呈现图样的大小不同，但实际尺寸相同(宽1 200mm，高1 800mm)。
图1-14 三种不同比例的图
1.5　比 例
返回
1.6　尺寸标注
尺寸是构成图样的一个重要组成部分，是建筑施工的重要依据，因此尺寸标注要准确、完整、清晰。
图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸标注基本规定见下表1-10。
返回
1.6　尺寸标注
表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
续 表1-10 尺寸标注的基本规定
返回
1.6　尺寸标注
应用实例
图1-15所示为结构施工图中的基础断面图，由图可以看出尺寸标注在工程图样中的实际应用。
图1-15 基础断面图
返回
