第2章 绘制和编辑平面图形（一）
绘制线段的方法（一）
2.1
绘制线段的方法（二）
2.2
多线、多段线及射线
2.3
绘制切线、圆及圆弧连接
2.4
综合练习──绘制线段、圆构成的平面图形
2.5

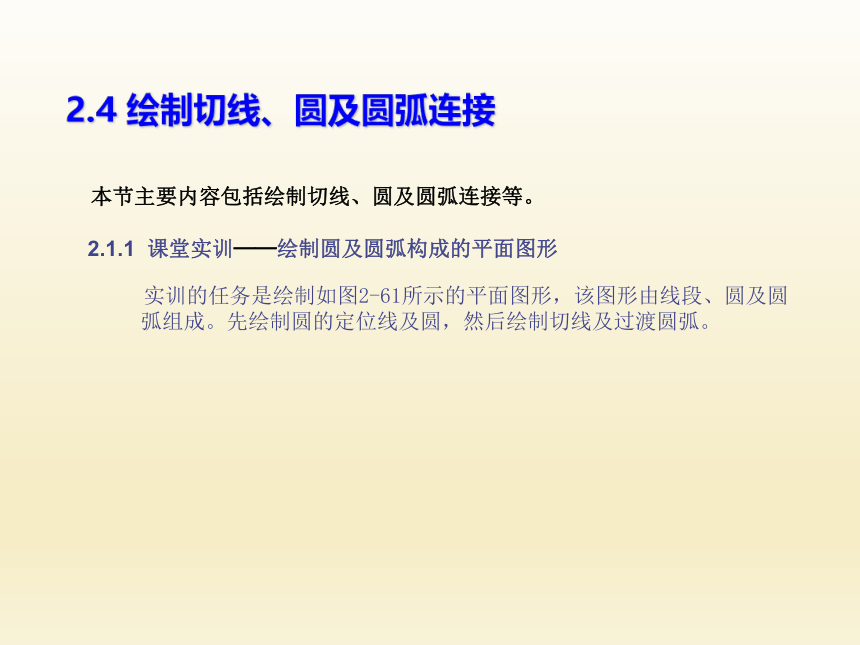

2.4 绘制切线、圆及圆弧连接
本节主要内容包括绘制切线、圆及圆弧连接等。
2.1.1 课堂实训──绘制圆及圆弧构成的平面图形
实训的任务是绘制如图2-61所示的平面图形，该图形由线段、圆及圆弧组成。先绘制圆的定位线及圆，然后绘制切线及过渡圆弧。
【练习2-24】：用LINE、CIRCLE及TRIM等命令绘制平面图形，如图2-61所示。
图2-61 绘制切线及圆弧

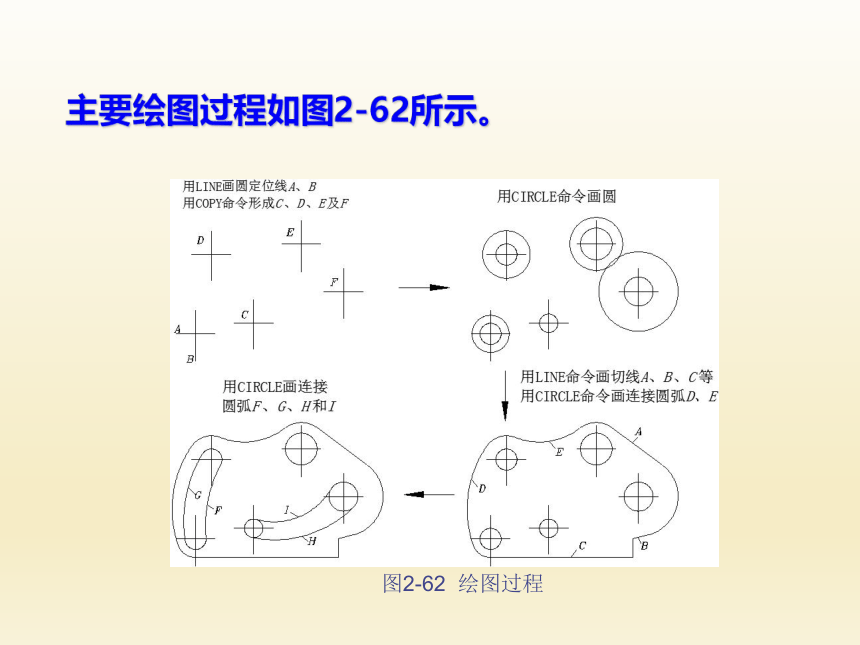

主要绘图过程如图2-62所示。
图2-62 绘图过程

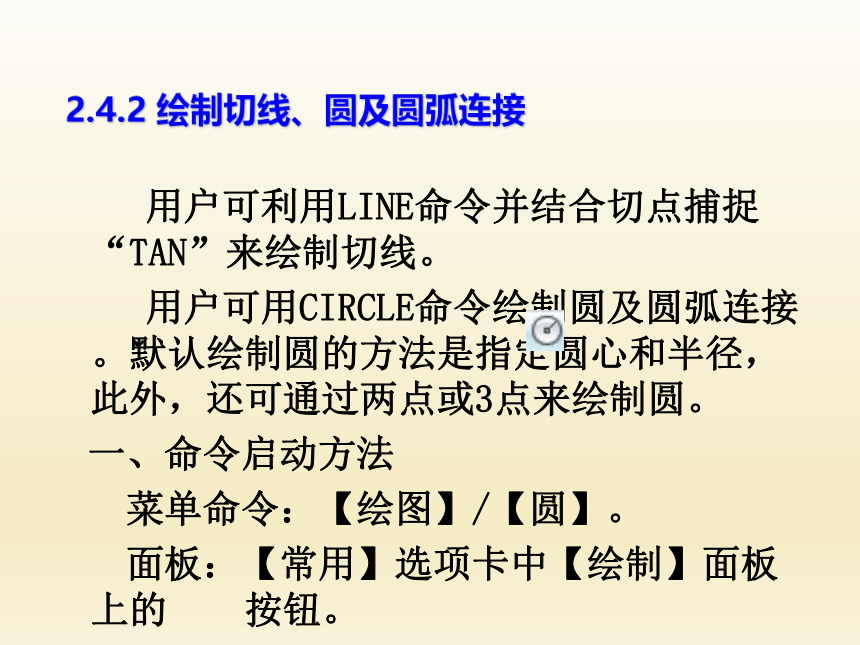

2.4.2 绘制切线、圆及圆弧连接
用户可利用LINE命令并结合切点捕捉“TAN”来绘制切线。
用户可用CIRCLE命令绘制圆及圆弧连接。默认绘制圆的方法是指定圆心和半径，此外，还可通过两点或3点来绘制圆。
一、命令启动方法
菜单命令：【绘图】/【圆】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：CIRCLE或简写C。

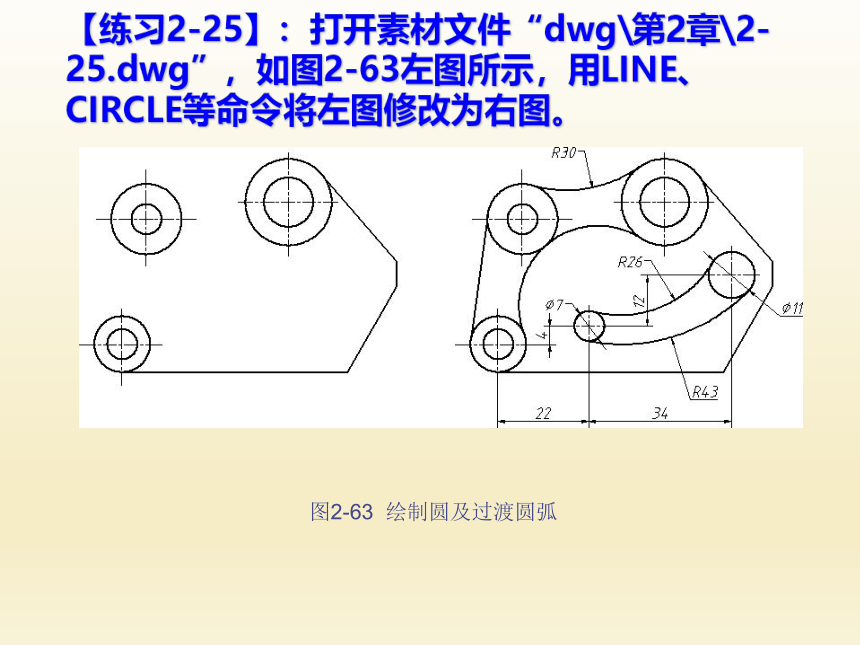

【练习2-25】：打开素材文件“dwg\第2章\2-25.dwg”，如图2-63左图所示，用LINE、CIRCLE等命令将左图修改为右图。
图2-63 绘制圆及过渡圆弧

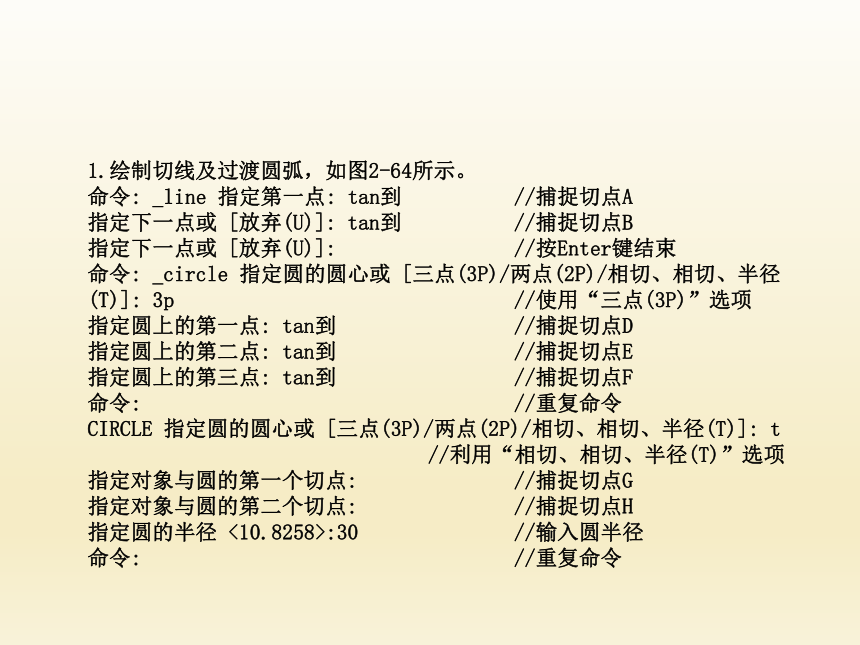

1.绘制切线及过渡圆弧，如图2-64所示。
命令: _line 指定第一点: tan到 //捕捉切点A
指定下一点或 [放弃(U)]: tan到 //捕捉切点B
指定下一点或 [放弃(U)]: //按Enter键结束
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 3p //使用“三点(3P)”选项
指定圆上的第一点: tan到 //捕捉切点D
指定圆上的第二点: tan到 //捕捉切点E
指定圆上的第三点: tan到 //捕捉切点F
命令: //重复命令
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: t
//利用“相切、相切、半径(T)”选项
指定对象与圆的第一个切点: //捕捉切点G
指定对象与圆的第二个切点: //捕捉切点H
指定圆的半径 <10.8258>:30 //输入圆半径
命令: //重复命令
命令: CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: from //使用正交偏移捕捉
基点: int于 //捕捉交点C
<偏移>: @22,4 //输入相对坐标
指定圆的半径或 [直径(D)] <30.0000>: 3.5 //输入圆半径

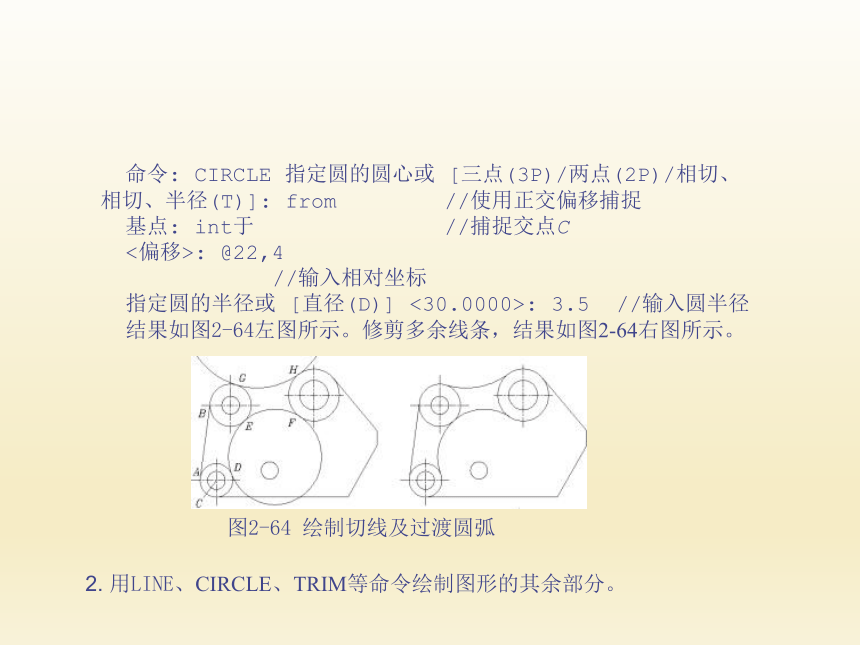

结果如图2-64左图所示。修剪多余线条，结果如图2-64右图所示。
图2-64 绘制切线及过渡圆弧
2. 用LINE、CIRCLE、TRIM等命令绘制图形的其余部分。

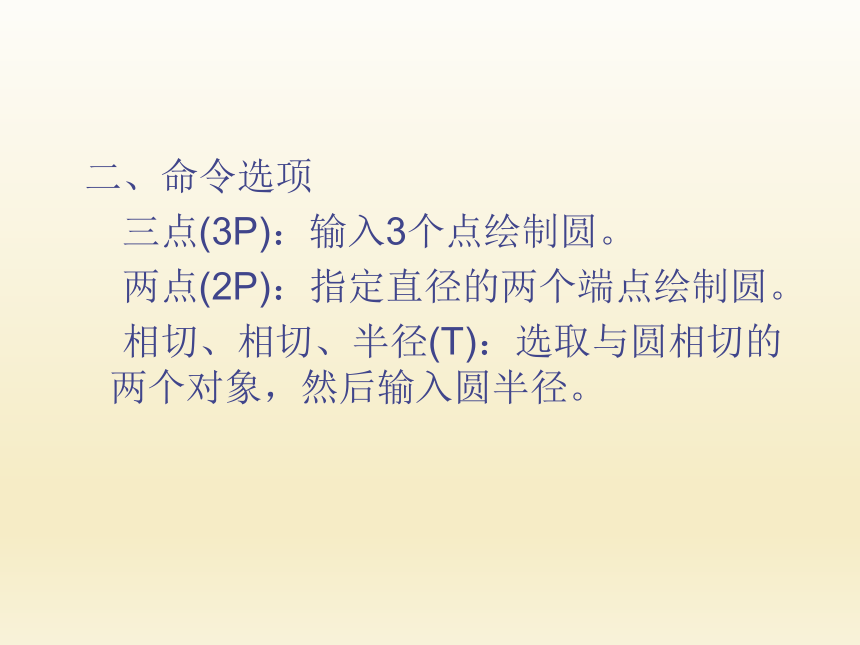

二、命令选项
三点(3P)：输入3个点绘制圆。
两点(2P)：指定直径的两个端点绘制圆。
相切、相切、半径(T)：选取与圆相切的两个对象，然后输入圆半径。
2.4.3 倒圆角及倒角
FILLET命令用于倒圆角，操作的对象包括直线、多段线、样条线、圆及圆弧等。
CHAMFE命令用于倒角，倒角时用户可以输入每条边的倒角距离，也可以指定某条边上倒角的长度及与此边的夹角。
用FILLET及CHAMFER命令倒圆角和倒角时，系统将显示预览图像，这样可直观感受到操作后的效果。
命令启动方法如表2-4所示。
【练习2-26】：打开素材文件“dwg\第2章\2-26.dwg”，如图2-65左图所示，用FILLET及CHAMFER命令将左图修改为右图。
图2-65 倒圆角及倒角
1.倒圆角，圆角半径为R5，如图2-66所示。
命令: _fillet
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(M)]: r //设置圆角半径
指定圆角半径 <3.0000>: 5 //输入圆角半径值
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(M)]://选择线段A
选择第二个对象: //选择线段B
结果如图2-66所示。
2.倒角，倒角距离分别为5和10，如图2-66所示。
命令: _chamfer
选择第一条直线[多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: d //设置倒角距离
指定第一个倒角距离 <3.0000>: 5 //输入第一个边的倒角距离
指定第二个倒角距离 <5.0000>: 10 //输入第二个边的倒角距离
选择第一条直线或 [多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择线段C
选择第二条直线: //选择线段D
结果如图2-66所示。
3.创建倒圆角及倒角
1. 创建其余圆角及斜角。
常用的命令选项及功能如表2-5所示。
图2-66 倒圆角及倒角
2.4.4 移动及复制对象
移动及复制图形的命令分别是MOVE和COPY，这两个命令的使用方法相似。启动MOVE或COPY命令后，首先选择要移动或复制的对象，然后通过两点或直接输入位移值指定对象移动或复制的距离和方向，系统就将图形元素从原位置移动或复制到新位置。
命令启动方法如表2-4所示。
2.4.5 旋转对象
TATE命令可以旋转图形对象，改变图形对象的方向。使用此命令时，用户指定旋转基点并输入旋转角度就可以转动图形对象，此外，用户也可以某个方位作为参照位置，然后选择一个新对象或输入一个新角度值来指明要旋转到的位置。
一、命令启动方法
菜单命令：【修改】/【旋转】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：ROTATE或简写RO。
2.5 综合练习──绘制线段、圆构成的平面图形
【练习2-31】：利用OFFSET、EXTEND及TRIM等命令绘制平面图形，如图2-74所示。
图2-74 利用OFFSET、EXTEND及TRIM等命令绘图
【练习2-32】：用LINE、CIRCLE、COPY及ROTATE等命令绘制图2-75所示的图形。图中倾斜的图形元素可先在水平位置绘制，然后旋转到倾斜方向。
图2-75 用COPY、ROTATE等命令绘图
2.6 习题
1.输入点的相对坐标画线，如图2-78所示。
图2-78 输入相对坐标画线
2.打开极轴追踪、对象捕捉及自动追踪功能绘制线段，如图2-79所示。
图2-79 利用极轴追踪、自动追踪等功能绘制线段
3.用OFFSET及TRIM等命令绘图，如图2-80所示。
图2-80 绘制平行线及修剪线条
4.用OFFSET及TRIM等命令绘图，如图2-81所示。
图2-81 绘制平行线及修剪线条
5.绘制圆及圆弧连接，如图2-82所示。
图2-82 绘制圆及圆弧连接
