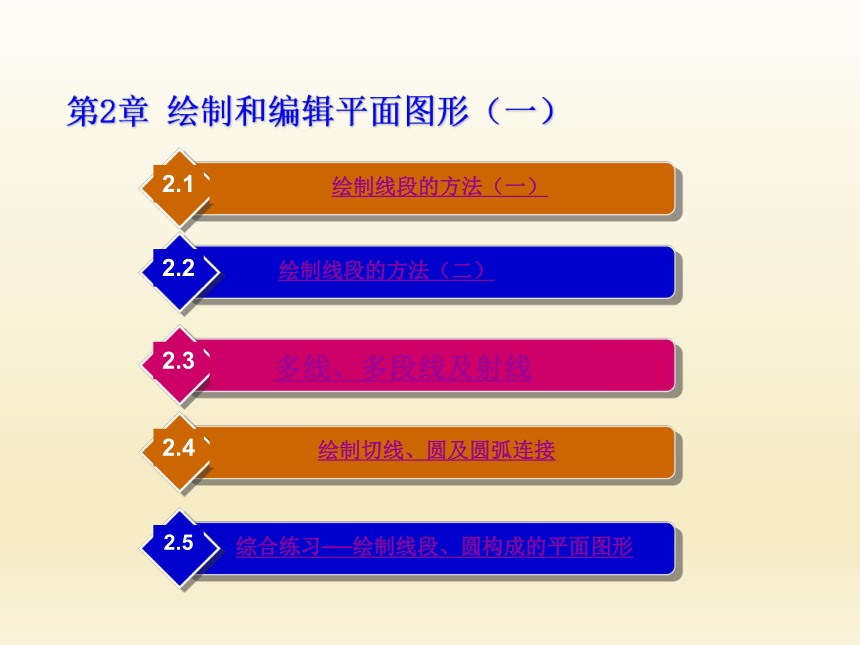

第2章 绘制和编辑平面图形（一）
绘制线段的方法（一）
2.1
绘制线段的方法（二）
2.2
多线、多段线及射线
2.3
绘制切线、圆及圆弧连接
2.4
综合练习──绘制线段、圆构成的平面图形
2.5
2.3 多线、多段线及射线
本节将介绍多线、多段线及射线的绘制方法。
2.1.1 课堂实训──用MLINE命令绘制墙体
用MLINE命令可以很方便地绘制墙体线。绘制前，先根据墙体的厚度建立相应的多线样式，这样，每当创建不同厚度的墙体时，就使对应的多线样式成为当前样式即可。

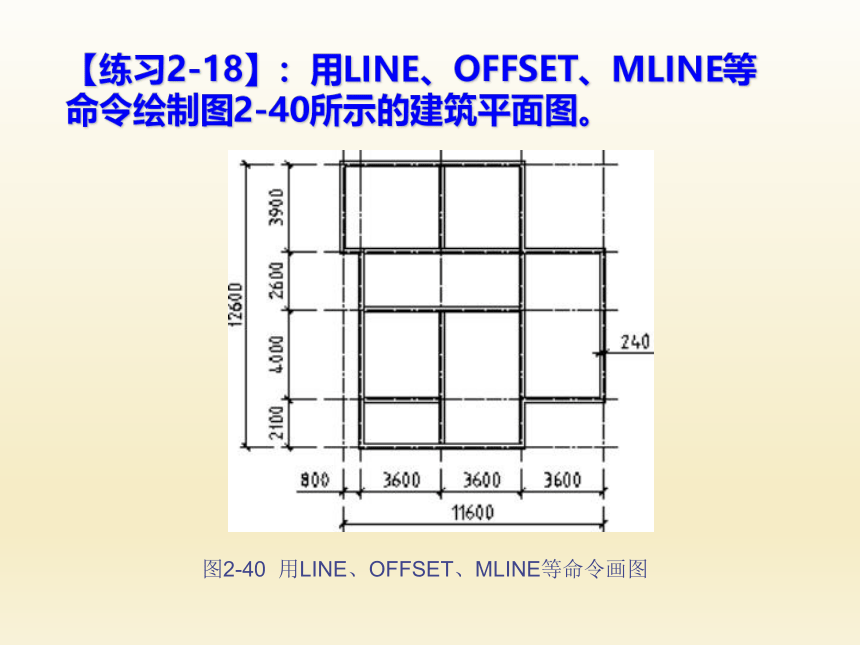

【练习2-18】：用LINE、OFFSET、MLINE等命令绘制图2-40所示的建筑平面图。
图2-40 用LINE、OFFSET、MLINE等命令画图
2.3.2 创建多线样式及多线
MLINE命令用于创建多线，如图2-44所示。多线是由多条平行直线组成的对象，其最多可包含16条平行线，线间的距离、线的数量、线条颜色及线型等都可以调整，该对象常用于绘制墙体、公路或管道等。
图2-44 多线
MLSTYLE命令用于生成多线样式。多线的外观由多线样式决定，在多线样式中用户可以设定多线中线条的数量、每条线的颜色和线型、线间的距离等，还能指定多线两个端头的形式，如弧形端头、平直端头等。

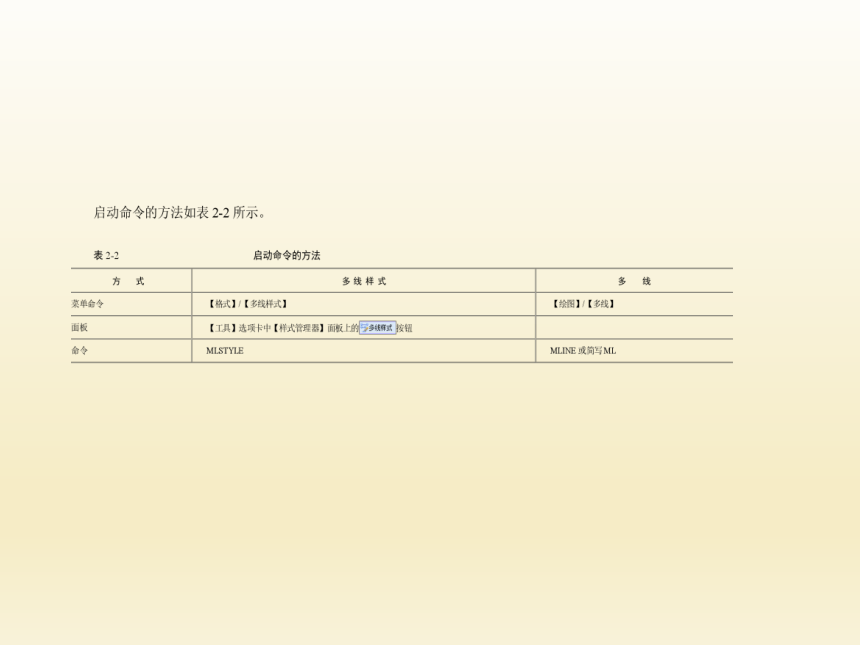

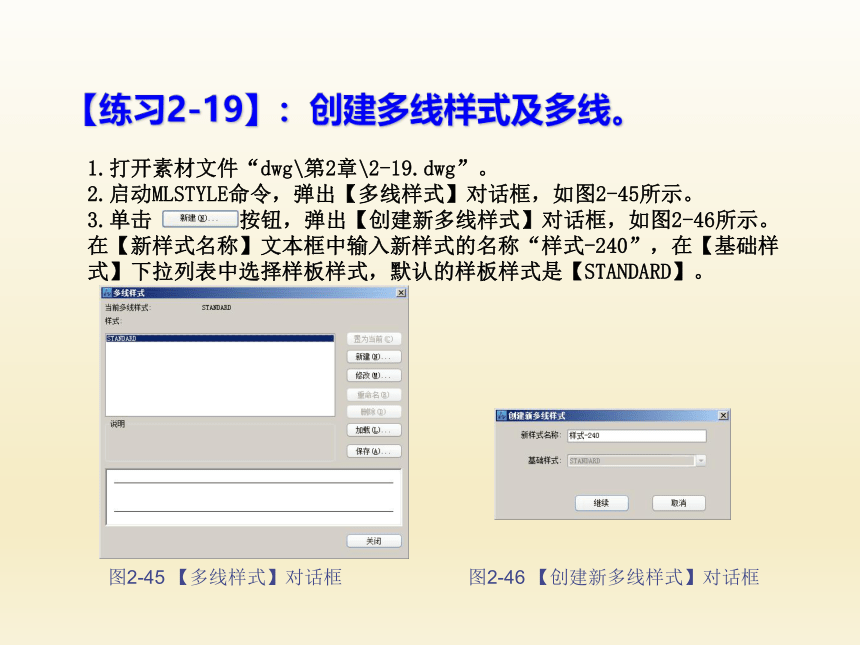

【练习2-19】：创建多线样式及多线。
1.打开素材文件“dwg\第2章\2-19.dwg”。
2.启动MLSTYLE命令，弹出【多线样式】对话框，如图2-45所示。
3.单击 按钮，弹出【创建新多线样式】对话框，如图2-46所示。在【新样式名称】文本框中输入新样式的名称“样式-240”，在【基础样式】下拉列表中选择样板样式，默认的样板样式是【STANDARD】。
图2-45 【多线样式】对话框
图2-46 【创建新多线样式】对话框

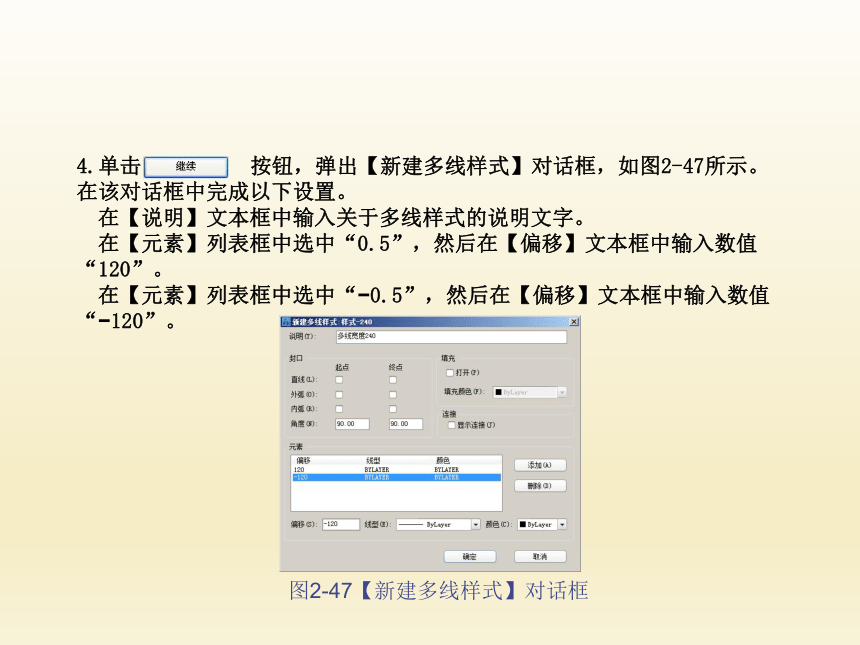

4.单击 按钮，弹出【新建多线样式】对话框，如图2-47所示。在该对话框中完成以下设置。
在【说明】文本框中输入关于多线样式的说明文字。
在【元素】列表框中选中“0.5”，然后在【偏移】文本框中输入数值“120”。
在【元素】列表框中选中“ 0.5”，然后在【偏移】文本框中输入数值“ 120”。
图2-47【新建多线样式】对话框
命令:MLINE //重复命令
指定起点或 [对正(J)/比例(S)/样式(ST)]: //捕捉G点
指定下一点: //捕捉H点
指定下一点或 [放弃(U)]: //按Enter键结束
命令:MLINE /重复命令
指定起点或 [对正(J)/比例(S)/样式(ST)]: //捕捉I点
指定下一点: //捕捉J点
指定下一点或 [放弃(U)]: //按Enter键结束
结果如图2-48右图所示。保存文件，该文件在后面将继续使用。
图2-48 绘制多线
【新建多线样式】对话框中的一些选项介绍如下。
按钮：单击此按钮，系统在多线中添加一条新线，该线的偏移量可在【偏移】文本框中输入。
【显示连接】：选中该复选项，则系统在多线拐角处显示连接线，如图2-49左图所示。
【直线】：在多线的两端产生直线封口形式，如图2-49右图所示。
【外弧】：在多线的两端产生外圆弧封口形式，如图2-49右图所示。
【内弧】：在多线的两端产生内圆弧封口形式，如图2-49右图所示。
【角度】：该角度是指多线某一端的端口连线与多线的夹角，如图2-49右图所示。
【填充颜色】下拉列表：通过此下拉列表设置多线的填充色。
MLINE的命令选项介绍如下。
对正（J）：设定多线的对正方式，即多线中哪条线段的端点与鼠标光标重合并随之移动，该选项有以下3个子选项。
上（T）：若从左往右绘制多线，则对正点将在最顶端线段的端点处。
无（Z）：对正点位于多线中偏移量为0的位置处。多线中线条的偏移量可在多线样式中设定。
下（B）：若从左往右绘制多线，则对正点将在最底端线段的端点处。
比例（S）：指定多线宽度相对于定义宽度（在多线样式中定义）的比例因子，该比例不影响线型比例。
样式（ST）：该选项使用户可以选择多线样式，默认样式是“STANDARD”。
2.3.3 编辑多线
MLEDIT命令用于编辑多线，其主要功能如下。
(1)改变两条多线的相交形式，如使它们相交成“十”字形或“T”字形。
(2)在多线中加入控制顶点或删除顶点。
(3)将多线中的线条切断或接合。
命令启动方法
菜单命令：【修改】/【对象】/【多线】。
命令：MLEDIT。
2.3.4 创建及编辑多段线
PLINE命令用来创建二维多段线。多段线是由几段线段和圆弧构成的连续线条，它是一个单独的图形对象。二维多段线具有以下特点。
能够设定多段线中线段及圆弧的宽度。
可以利用有宽度的多段线形成实心圆、圆环或带锥度的粗线等。
能一次对多段线的所有交点进行倒圆角或倒角处理。
2.3.5 分解多线及多段线
EXPLODE命令（简写X）可将多线、多段线、块、标注及面域等复杂对象分解成中望CAD基本图形对象。例如，连续的多段线是一个单独对象，用EXPLODE命令“炸开”后，多段线的每一段都是独立对象。
输入EXPLODE命令（简写X）或单击【修改】工具栏上的 按钮，系统提示“选择对象”，用户选择图形对象后，系统就对其进行分解。
2.3.6 绘制射线
RAY命令用于创建无限延伸的单向射线。操作时，用户只需指定射线的起点及另一通过点，该命令可一次创建多条射线。
一、命令启动方法
菜单命令：【绘图】/【射线】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：RAY。
二、命令选项
等分(B)：绘制线段、圆弧的垂直平分线及角平分线。
水平(H)：绘制水平方向直线。
垂直(V)：绘制竖直方向直线。
角度(A)：指定角度画线，或者通过某点绘制一条与已知直线成一定角度的直线。
偏移(O)：可输入一个偏移距离来绘制平行线，或者指定直线通过的点来创建新平行线。
2.3.7 上机练习━━使用LINE、MLINE及PLINE等命令绘图
【练习2-22】：创建图层，设置粗实线宽度0.7，点画线宽度默认。设定绘图区域大小为15000×15000。用LINE、OFFSET、MLINE及PLINE等命令绘图，如图2-57所示。
图2-57 绘制多线及多段线
主要作图步骤如图2-58所示。
图2-58 绘图过程
