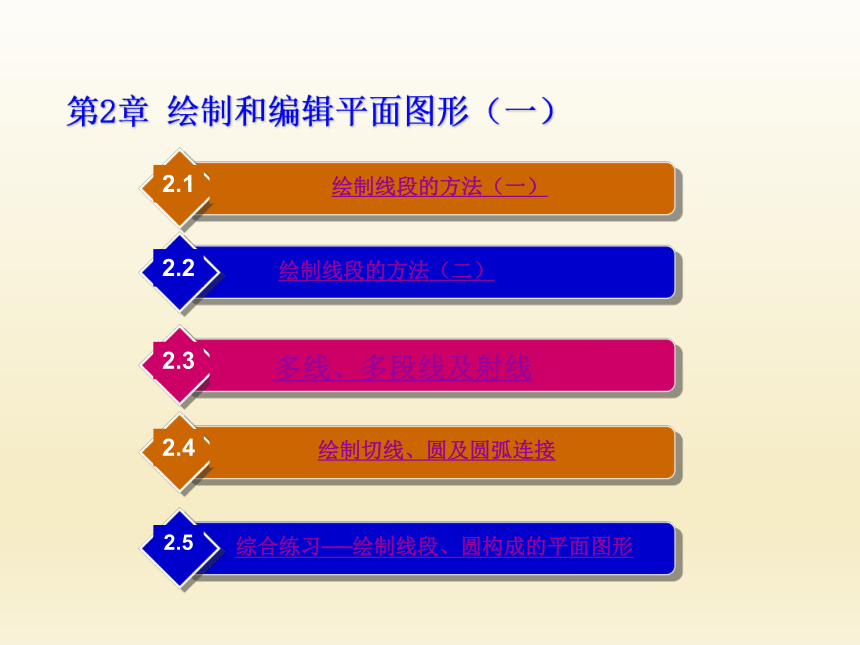

第2章 绘制和编辑平面图形（一）
绘制线段的方法（一）
2.1
绘制线段的方法（二）
2.2
多线、多段线及射线
2.3
绘制切线、圆及圆弧连接
2.4
综合练习──绘制线段、圆构成的平面图形
2.5
2.2 绘制线段的方法（二）
工程图中的线段主要分为3类：平行线、斜线及垂线，本节介绍这3类线段的绘制方法。
2.1.1 课堂实训━━用LINE、OFFSET及TRIM命令绘制建筑立面图
实训的任务是绘制如图2-26所示的建筑立面图，该立面图由水平、竖直及倾斜线段构成。首先绘制作图基准线，然后利用OFFSET和TRIM命令快速生成图形。

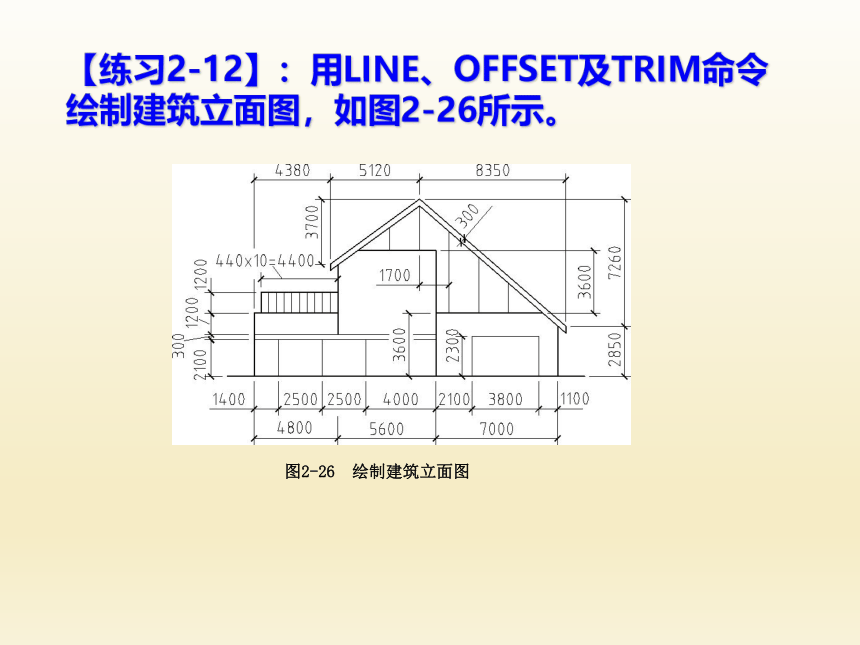

【练习2-12】：用LINE、OFFSET及TRIM命令绘制建筑立面图，如图2-26所示。
图2-26 绘制建筑立面图

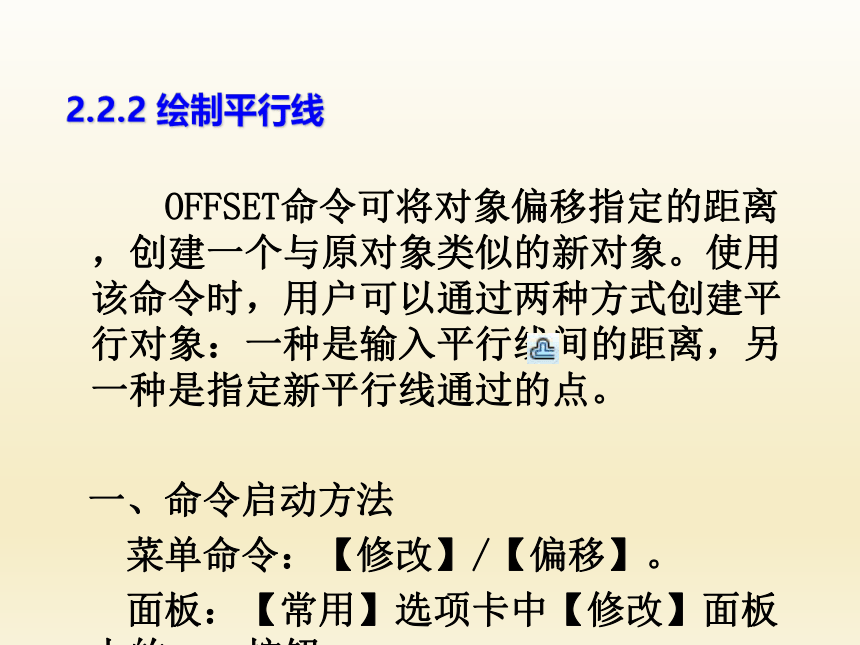

2.2.2 绘制平行线
OFFSET命令可将对象偏移指定的距离，创建一个与原对象类似的新对象。使用该命令时，用户可以通过两种方式创建平行对象：一种是输入平行线间的距离，另一种是指定新平行线通过的点。
一、命令启动方法
菜单命令：【修改】/【偏移】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：OFFSET或简写O。
二、命令选项
指定偏移距离：输入偏移距离值，系统将根据此数值偏移原始对象，产生新对象。
通过(T)：通过指定点创建新的偏移对象。

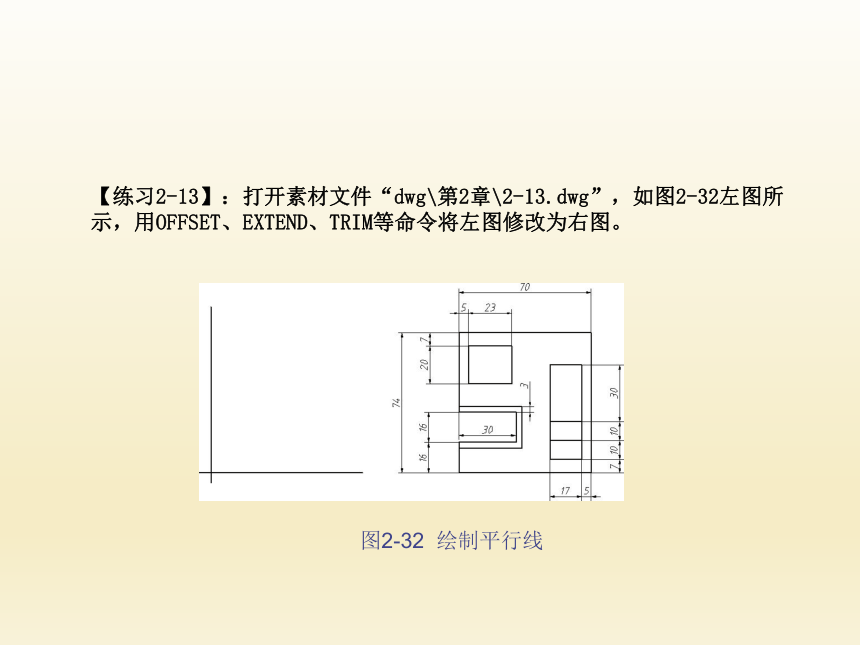

【练习2-13】：打开素材文件“dwg\第2章\2-13.dwg”，如图2-32左图所示，用OFFSET、EXTEND、TRIM等命令将左图修改为右图。
图2-32 绘制平行线

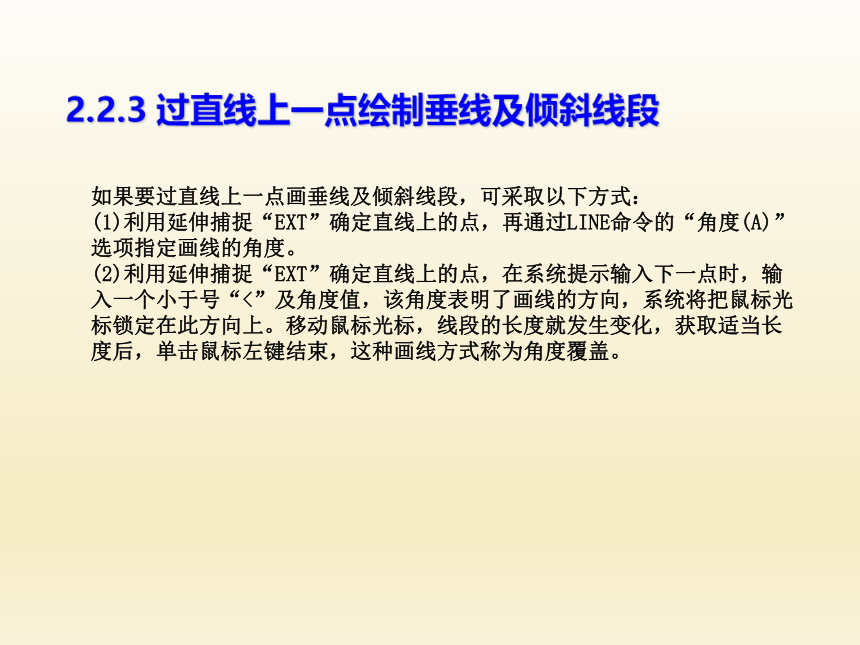

2.2.3 过直线上一点绘制垂线及倾斜线段
如果要过直线上一点画垂线及倾斜线段，可采取以下方式：
(1)利用延伸捕捉“EXT”确定直线上的点，再通过LINE命令的“角度(A)”选项指定画线的角度。
(2)利用延伸捕捉“EXT”确定直线上的点，在系统提示输入下一点时，输入一个小于号“<”及角度值，该角度表明了画线的方向，系统将把鼠标光标锁定在此方向上。移动鼠标光标，线段的长度就发生变化，获取适当长度后，单击鼠标左键结束，这种画线方式称为角度覆盖。
【练习2-14】：画垂线及倾斜线段。
打开素材文件“dwg\第2章\2-14.dwg”，如图2-34所示，利用角度覆盖方式画垂线BC和斜线DE。
图2-34 绘制垂线及斜线
2.2.4 用LINE及XLINE命令绘制任意角度斜线
XLINE命令可以画无限长的构造线，利用它能直接画出水平方向、竖直方向、倾斜方向及平行关系的线段。作图过程中采用此命令画定位线或绘图辅助线是很方便的。
一、命令启动方法
菜单命令：【绘图】/【构造线】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：XLINE或简写XL。
【练习2-15】：打开素材文件“dwg\第2章\2-15.dwg”，如图2-35左图所示，用LINE、XLINE、TRIM等命令将左图修改为右图。
图2-35 绘制任意角度斜线
2.2.5 上机练习━━利用OFFSET及TRIM命令快速绘制线段
OFFSET命令可以偏移已有图形对象生成新对象，因此在绘图时并不需要用LINE命令绘制图中的每一条线段。用户可首先绘制出主要的作图基准线，然后使用OFFSET命令偏移这些线条，再修剪多余部分就生成新图形。
【练习2-16】：利用LINE、OFFSET及TRIM等命令绘制平面图形，如图2-37所示。
图2-37 用OFFSET、TRIM等命令绘图（1）
主要作图步骤如图2-38所示。
作图步骤
图2-38 作图步骤
