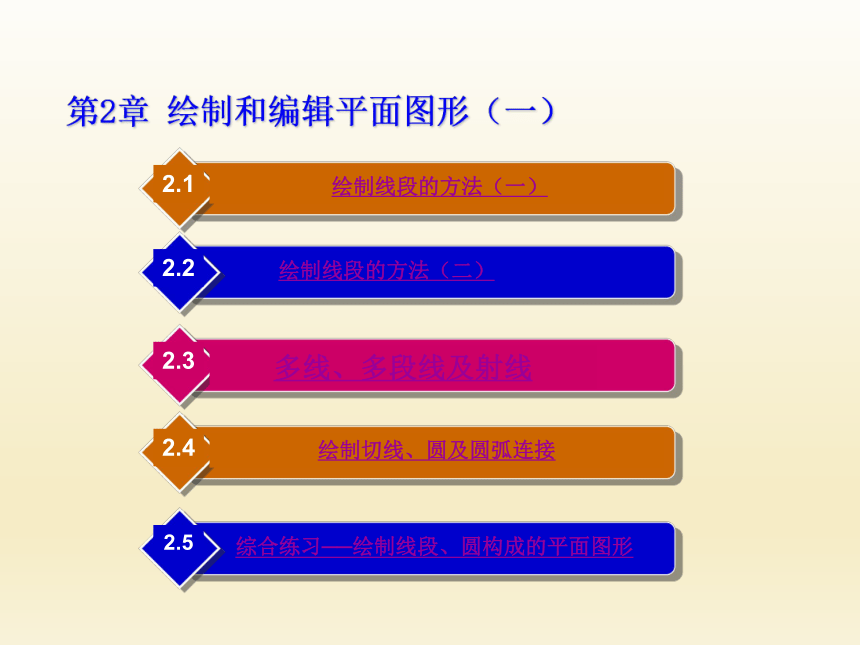

第2章 绘制和编辑平面图形（一）
绘制线段的方法（一）
2.1
绘制线段的方法（二）
2.2
多线、多段线及射线
2.3
绘制切线、圆及圆弧连接
2.4
综合练习──绘制线段、圆构成的平面图形
2.5

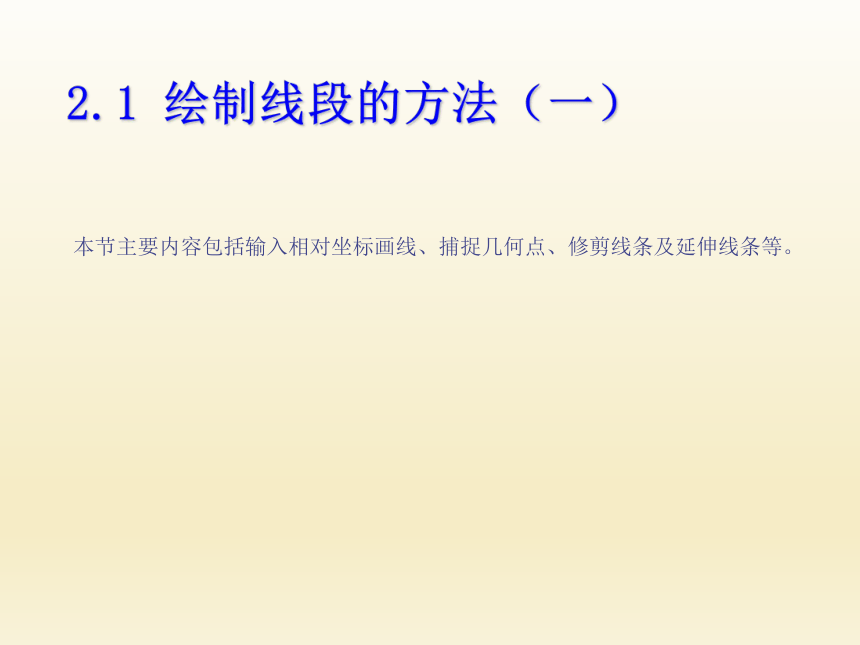

2.1 绘制线段的方法（一）
本节主要内容包括输入相对坐标画线、捕捉几何点、修剪线条及延伸线条等。

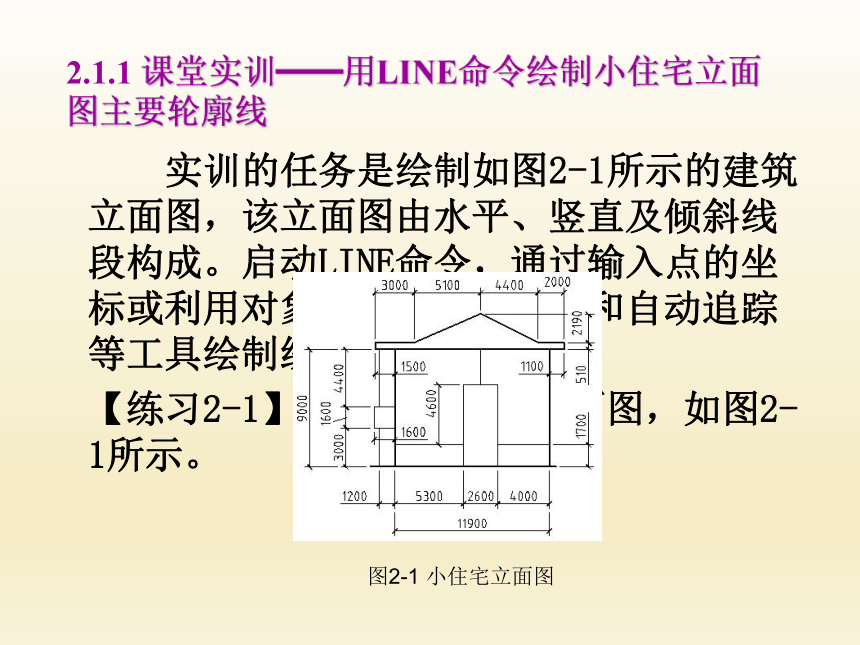

2.1.1 课堂实训━━用LINE命令绘制小住宅立面图主要轮廓线
实训的任务是绘制如图2-1所示的建筑立面图，该立面图由水平、竖直及倾斜线段构成。启动LINE命令，通过输入点的坐标或利用对象捕捉、极轴追踪和自动追踪等工具绘制线段。
【练习2-1】：绘制小住宅立面图，如图2-1所示。
图2-1 小住宅立面图

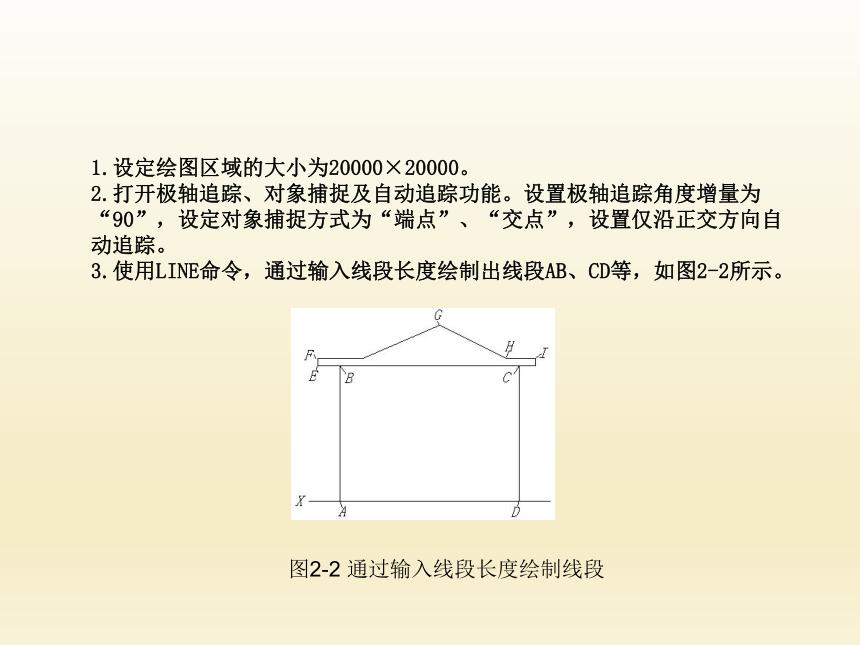

1.设定绘图区域的大小为20000×20000。
2.打开极轴追踪、对象捕捉及自动追踪功能。设置极轴追踪角度增量为“90”，设定对象捕捉方式为“端点”、“交点”，设置仅沿正交方向自动追踪。
3.使用LINE命令，通过输入线段长度绘制出线段AB、CD等，如图2-2所示。
图2-2 通过输入线段长度绘制线段

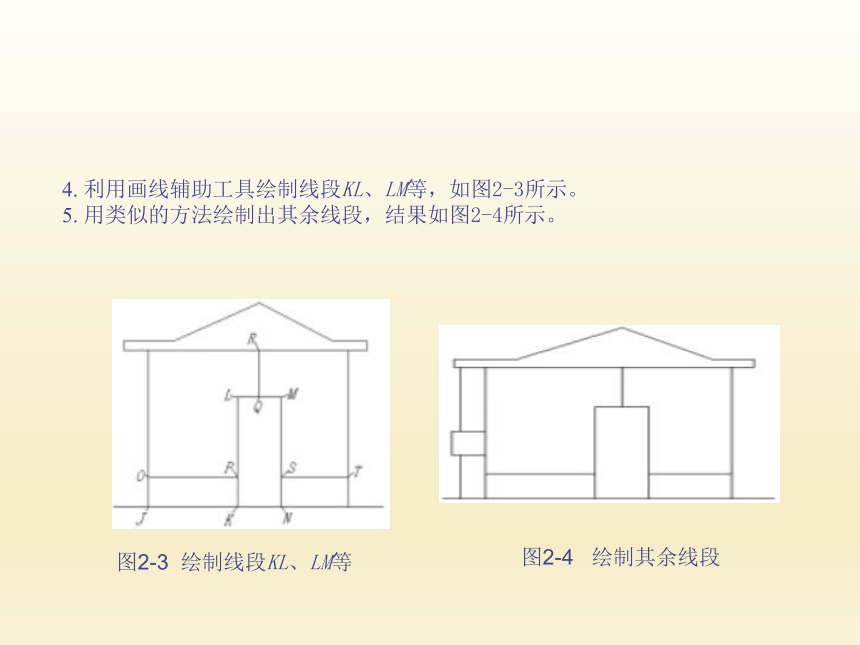

4. 利用画线辅助工具绘制线段KL、LM等，如图2-3所示。
5. 用类似的方法绘制出其余线段，结果如图2-4所示。
图2-3 绘制线段KL、LM等
图2-4 绘制其余线段

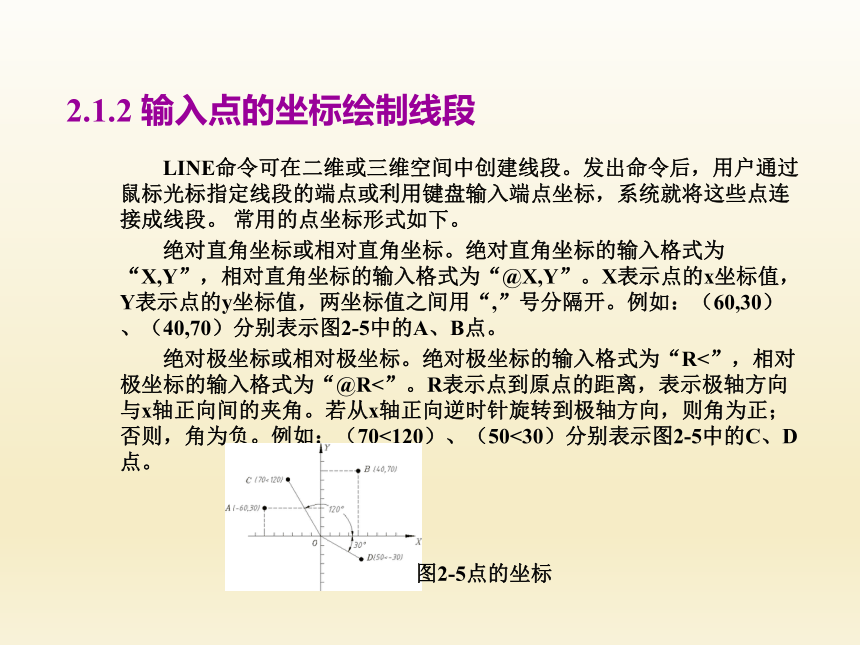

LINE命令可在二维或三维空间中创建线段。发出命令后，用户通过鼠标光标指定线段的端点或利用键盘输入端点坐标，系统就将这些点连接成线段。 常用的点坐标形式如下。
绝对直角坐标或相对直角坐标。绝对直角坐标的输入格式为“X,Y”，相对直角坐标的输入格式为“@X,Y”。X表示点的x坐标值，Y表示点的y坐标值，两坐标值之间用“,”号分隔开。例如：（60,30）、（40,70）分别表示图2-5中的A、B点。
绝对极坐标或相对极坐标。绝对极坐标的输入格式为“R<”，相对极坐标的输入格式为“@R<”。R表示点到原点的距离，表示极轴方向与x轴正向间的夹角。若从x轴正向逆时针旋转到极轴方向，则角为正；否则，角为负。例如：（70<120）、（50<30）分别表示图2-5中的C、D点。
2.1.2 输入点的坐标绘制线段
图2-5点的坐标

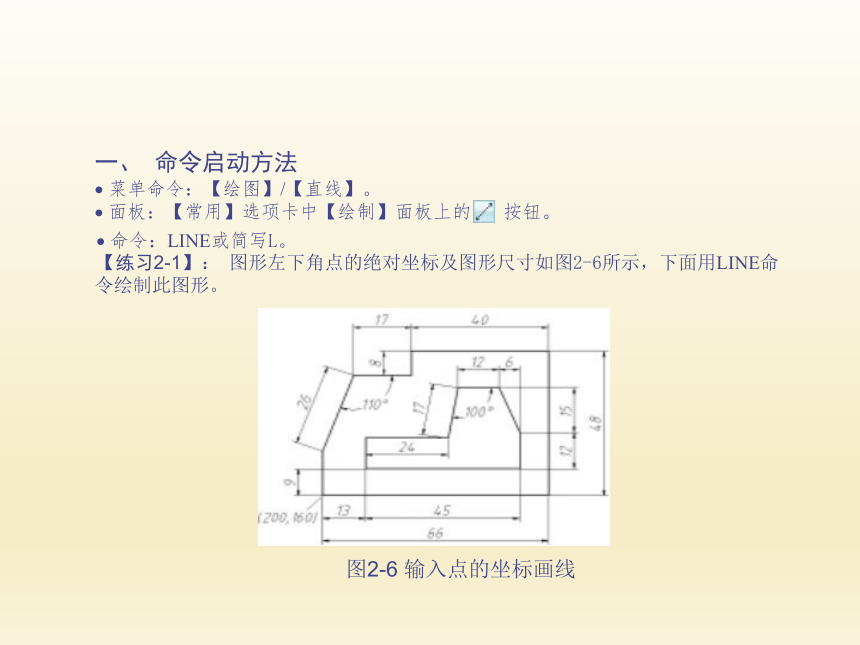

一、 命令启动方法
· 菜单命令：【绘图】/【直线】。
· 面板：【常用】选项卡中【绘制】面板上的 按钮。
· 命令：LINE或简写L。

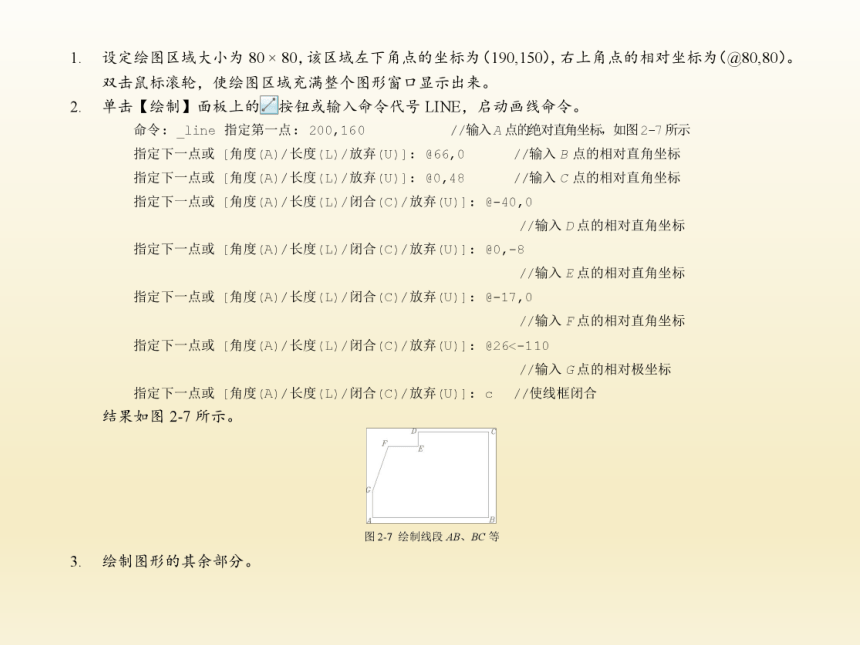

【练习2-1】： 图形左下角点的绝对坐标及图形尺寸如图2-6所示，下面用LINE命令绘制此图形。
图2-6 输入点的坐标画线

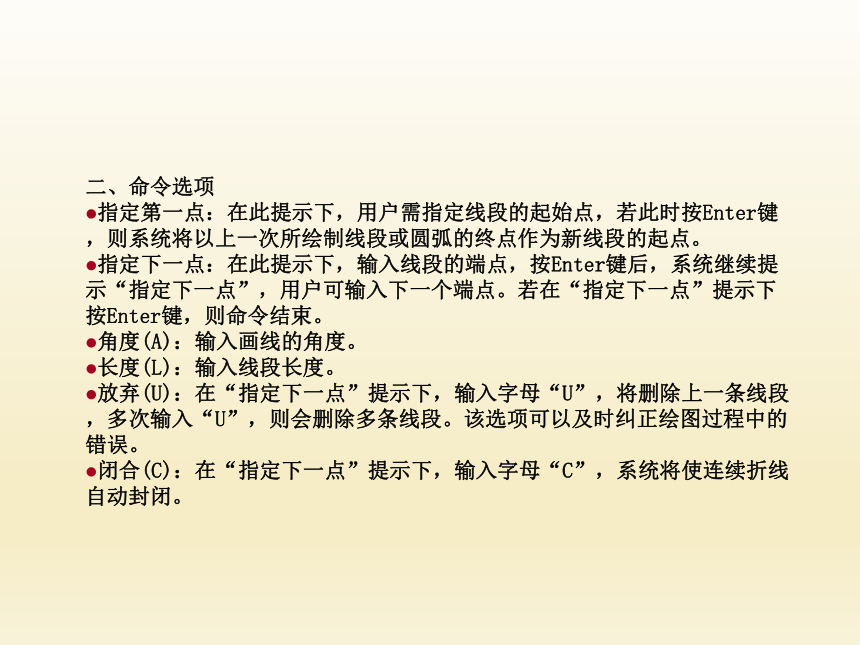

二、命令选项
指定第一点：在此提示下，用户需指定线段的起始点，若此时按Enter键，则系统将以上一次所绘制线段或圆弧的终点作为新线段的起点。
指定下一点：在此提示下，输入线段的端点，按Enter键后，系统继续提示“指定下一点”，用户可输入下一个端点。若在“指定下一点”提示下按Enter键，则命令结束。
角度(A)：输入画线的角度。
长度(L)：输入线段长度。
放弃(U)：在“指定下一点”提示下，输入字母“U”，将删除上一条线段，多次输入“U”，则会删除多条线段。该选项可以及时纠正绘图过程中的错误。
闭合(C)：在“指定下一点”提示下，输入字母“C”，系统将使连续折线自动封闭。

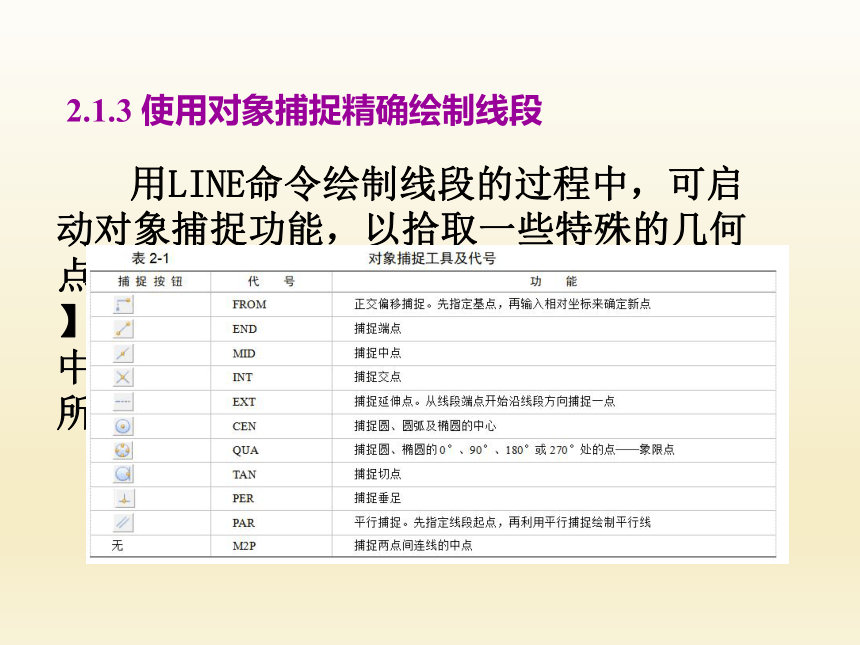

2.1.3 使用对象捕捉精确绘制线段
用LINE命令绘制线段的过程中，可启动对象捕捉功能，以拾取一些特殊的几何点，如端点、圆心、切点等。【对象捕捉】工具栏中包含了各种对象捕捉工具，其中常用捕捉工具的功能及命令代号如表2-1所示。

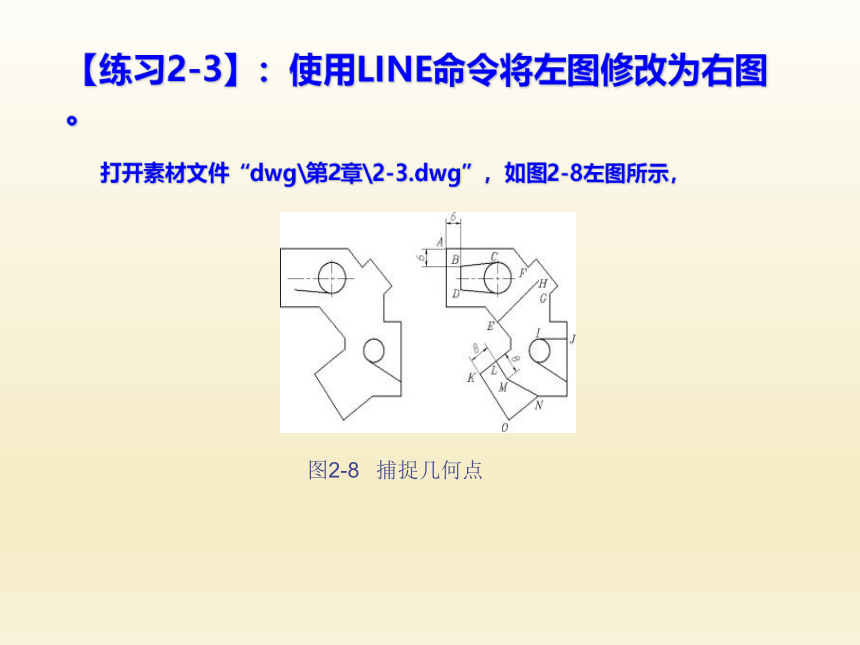

【练习2-3】：使用LINE命令将左图修改为右图。
打开素材文件“dwg\第2章\2-3.dwg”，如图2-8左图所示，
图2-8 捕捉几何点

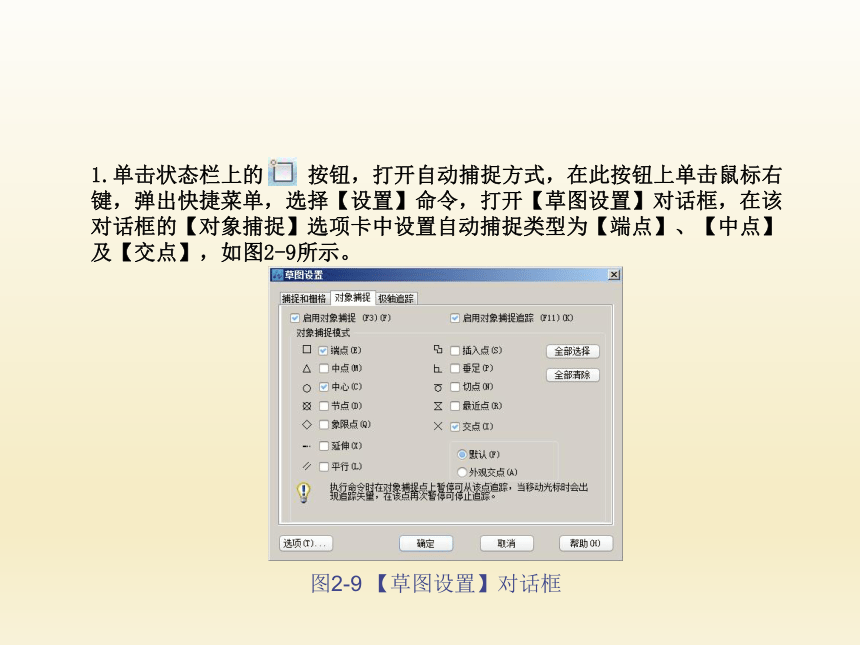

1.单击状态栏上的 按钮，打开自动捕捉方式，在此按钮上单击鼠标右键，弹出快捷菜单，选择【设置】命令，打开【草图设置】对话框，在该对话框的【对象捕捉】选项卡中设置自动捕捉类型为【端点】、【中点】及【交点】，如图2-9所示。
图2-9 【草图设置】对话框
2.绘制线段BC、BD。B点的位置用正交偏移捕捉确定。
命令: _line 指定第一点: from //输入正交偏移捕捉代号“FROM”，按Enter键
基点: //将鼠标光标移动到A点处，系统自动捕捉该点，单击鼠标左键确认
<偏移>: @6,-6 //输入B点的相对坐标
指定下一点或 [放弃(U)]: tan到 //输入切点捕捉代号“TAN”并按Enter键，捕捉切点C
指定下一点或 [放弃(U)]: //按Enter键结束
命令: //重复命令
LINE 指定第一点: //自动捕捉端点B
指定下一点或 [放弃(U)]: //自动捕捉端点D
指定下一点或 [放弃(U)]: //按Enter键结束
结果如图2-8右图所示。
3.绘制线段EH、IJ。
命令: _line 指定第一点: //自动捕捉中点E
指定下一点或 [放弃(U)]: m2p //输入捕捉代号“M2P”，按Enter键
中点的第一点: //自动捕捉端点F
中点的第二点: //自动捕捉端点G
指定下一点或 [放弃(U)]: //按Enter键结束
命令: //重复命令
LINE 指定第一点: qua于 //输入象限点捕捉代号“QUA”，捕捉象限点I
指定下一点或 [放弃(U)]: per到 //输入垂足捕捉代号“PER”，捕捉垂足J
指定下一点或 [放弃(U)]: //按Enter键结束
结果如图2-8右图所示。
4.绘制线段LM、MN。
命令: _line 指定第一点: EXT //输入延伸点捕捉代号“EXT”并按Enter键
于 8 //从K点开始沿线段进行追踪，输入L点与K点的距离
指定下一点或 [放弃(U)]: PAR //输入平行偏移捕捉代号“PAR” 并按Enter键
到 8 //将鼠标光标从线段KO处移动到LM处，再输入LM线段的长度
指定下一点或 [放弃(U)]: //自动捕捉端点N
指定下一点或 [闭合(C)/放弃(U)]: //按Enter键结束
结果如图2-8右图所示。
调用对象捕捉功能的方法有以下3种。
(1)绘图过程中，当提示输入一个点时，用户可单击捕捉按钮或输入捕捉命令代号来启动对象捕捉，然后将鼠标光标移动到要捕捉的特征点附近，系统就自动捕捉该点。
(2)利用快捷菜单。发出命令后，按下Shift键并单击鼠标右键，在弹出的快捷菜单中选择捕捉何种类型的点。
(3)前面所述的捕捉方式仅对当前操作有效，命令结束后，捕捉模式自动关闭，这种捕捉方式称为覆盖捕捉方式。除此之外，用户还可以采用自动捕捉方式来定位点，按下状态栏上的按钮，就可以打开此方式。
2.1.4 利用正交模式辅助绘制线段
单击状态栏上的 按钮，打开正交模式。在正交模式下，鼠标光标只能沿水平或竖直方向移动。画线时若同时打开该模式，则只需输入线段的长度值，系统就自动绘制出水平或竖直线段。
当调整水平或竖直方向线段的长度时，可利用正交模式限制鼠标光标的移动方向。选择线段，线段上出现关键点（实心矩形点），选中端点处的关键点后，移动鼠标光标，系统就沿水平或竖直方向改变线段的长度。
2.1.5 结合对象捕捉、极轴追踪及自动追踪功能绘制线段
首先简要说明系统极轴追踪及自动追踪功能，然后通过练习掌握它们。
一、极轴追踪
打开极轴追踪功能并启动LINE命令后，鼠标光标就沿用户设定的极轴方向移动，系统在该方向上显示一条追踪辅助线及光标点的极坐标值，如图2-10所示。输入线段的长度后，按Enter键，就绘制出指定长度的线段。
二、自动追踪
自动追踪是指系统从一点开始自动沿某一方向进行追踪，追踪方向上将显示一条追踪辅助线及光标点的极坐标值。输入追踪距离，按Enter键，就确定新的点。在使用自动追踪功能时，必须打开对象捕捉。系统首先捕捉一个几何点作为追踪参考点，然后沿水平方向、竖直方向或设定的极轴方向进行追踪，如图2-11所示。
极轴追踪 自动追踪
图2-10极轴追踪
图2-11 自动追踪
2.1.6 剪断线条
使用TRIM命令可将多余线条修剪掉。启动该命令后，用户首先指定一个或几个对象作为剪切边（可以想象为剪刀），然后选择被修剪的部分。
一、命令启动方法
菜单命令：【修改】/【修剪】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：TRIM或简写TR。
【练习2-5】：练习TRIM命令的使用。
图2-15 练习TRIM命令
图2-16 修剪对象
3. 利用TRIM命令修剪图中的其他多余线条。
二、命令选项
按住Shift键选择要延伸的对象：将选定的对象延伸至剪切边。
栏选(F)：用户绘制连续折线，与折线相交的对象被修剪。
窗交(C)：利用交叉窗口选择对象。
投影(P)：该选项可以使用户指定执行修剪的空间。例如，三维空间中的两条线段呈交叉关系，用户可利用该选项假想将其投影到某一平面上执行修剪操作。
边缘模式(E)：如果剪切边太短，没有与被修剪对象相交，就利用此选项假想将剪切边延长，然后执行修剪操作。
删除(R)：不退出TRIM命令就能删除选定的对象。
撤销(U)：若修剪有误，可输入字母“U”，撤销修剪。
2.1.7 延伸线条
利用EXTEND命令可以将线段、曲线等对象延伸到一个边界对象，使其与边界对象相交。有时对象延伸后并不与边界直接相交，而是与边界的延长线相交。
一、命令启动方法
菜单命令：【修改】/【延伸】。
面板：【常用】选项卡中【修改】面板上的按钮。
命令：EXTEND或简写EX。
【练习2-6】：练习EXTEND命令的使用。
1.打开素材文件“dwg\第2章\2-6.dwg”，如图2-17左图所示，用EXTEND及TRIM命令将左图修改为右图。
图2-17 练习EXTEND命令
二、命令选项
按住Shift键选择要修剪的对象：将选择的对象修剪到边界而不是将其延伸。
栏选(F)：用户绘制连续折线，与折线相交的对象被延伸。
窗交(C)：利用交叉窗口选择对象。
投影(P)：该选项使用户可以指定延伸操作的空间。对于二维绘图来说，延伸操作是在当前用户坐标平面（xy平面）内进行的。在三维空间作图时，用户可通过该选项将两个交叉对象投影到xy平面或当前视图平面内执行延伸操作。
边(E)：当边界边太短且延伸对象后不能与其直接相交时，就打开该选项，此时，系统假想将边界边延长，然后延伸线条到边界边。
撤销(U)：取消上一次的操作。
2.1.8 调整线条长度
调整线条长度，可采取以下3种方法。
(1)打开极轴追踪或正交模式，选择线段，线段上出现关键点（实心矩形点），选中端点处的关键点后，移动鼠标光标，系统就沿水平或竖直方向改变线段的长度。
(2)如果要沿线段自身方向进行延长或缩短，可打开自动追踪及对象捕捉模式，设定捕捉点类型为端点、延伸点。选择线段，线段上出现关键点（实心矩形点），选中端点处的关键点后，沿线段方向移动鼠标光标，系统显示改变量的长度及角度，输入长度值或单击一点完成。
(3)LENGTHEN命令可一次改变线段、圆弧、椭圆弧等多个对象的长度。使用此命令时，经常采用的选项是“动态”，即直观地拖动对象来改变其长度。
一、命令启动方法
菜单命令：【修改】/【拉长】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：LENGTHEN或简写LEN。
【练习2-7】：打开素材文件“dwg\第2章\2-7.dwg”，如图2-19左图所示，用LENGTHEN等命令将左图修改为右图。
图2-19 调整线条长度
1.用LENGTHEN命令调整线段A、B的长度，如图2-20所示。
命令: _lengthen
选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]: dy //使用“动态(DY)”选项
选择要修改的对象或 [放弃(U)]: //在线段A的上端选中对象
指定新端点: //向下移动鼠标光标，单击一点
选择要修改的对象或 [放弃(U)]: //在线段B的上端选中对象
指定新端点: //向下移动鼠标光标，单击一点
选择要修改的对象或 [放弃(U)]: //按Enter键结束
结果如右图所示。
2.用LENGTHEN命令调整其他定位线的长度，然后将定位线修改到中心线层上。
图2-20 调整线段A、B的长度
二、命令选项
增量(DE)：以指定的增量值改变线段或圆弧的长度。对于圆弧，还可通过设定角度增量改变其长度。
百分数(P)：以对象总长度的百分比形式改变对象长度。
全部(T)：通过指定线段或圆弧的新长度来改变对象总长。
动态(DY)：拖动鼠标光标就可以动态地改变对象长度。
2.1.9 打断线条
BREAK命令可以删除对象的一部分，常用于打断线段、圆、圆弧及椭圆等。此命令既可以在一个点处打断对象，也可以在指定的两点间打断对象。
一、命令启动方法
菜单命令：【修改】/【打断】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：BREAK或简写BR。
二、命令选项
指定第二个打断点：在图形对象上选取第二点后，系统将第一打断点与第二打断点间的部分删除。
第一点(F)：该选项使用户可以重新指定第一打断点。
【练习2-8】：打开素材文件“dwg\第2章\2-8.dwg”，如图2-21左图所示，用BREAK等命令将左图修改为右图。
图2-21 打断线条
2.1.10 上机练习─输入坐标及利用画线辅助工具画线
【练习2-9】：启动LINE、TRIM等命令，通过输入点坐标方式绘制平面图形，如图2-23左图所示。
【练习2-10】：输入坐标并结合极轴追踪、对象捕捉及自动追踪功能画线，如图2-24右图所示。
图2-23 输入点坐标画线
图2-24 输入点坐标及利用辅助工具画线（1）
