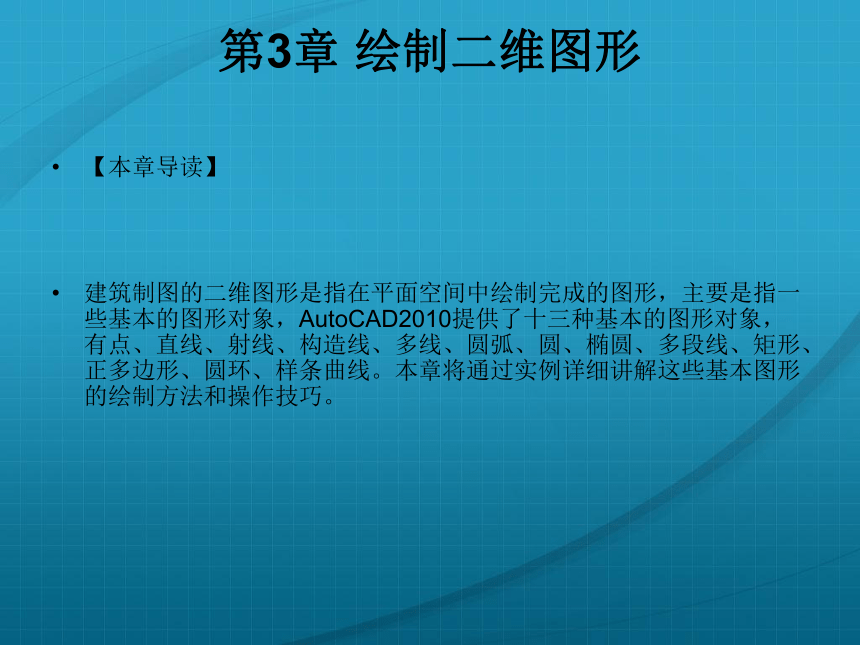

第3章 绘制二维图形
【本章导读】
建筑制图的二维图形是指在平面空间中绘制完成的图形，主要是指一些基本的图形对象，AutoCAD2010提供了十三种基本的图形对象，有点、直线、射线、构造线、多线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、样条曲线。本章将通过实例详细讲解这些基本图形的绘制方法和操作技巧。

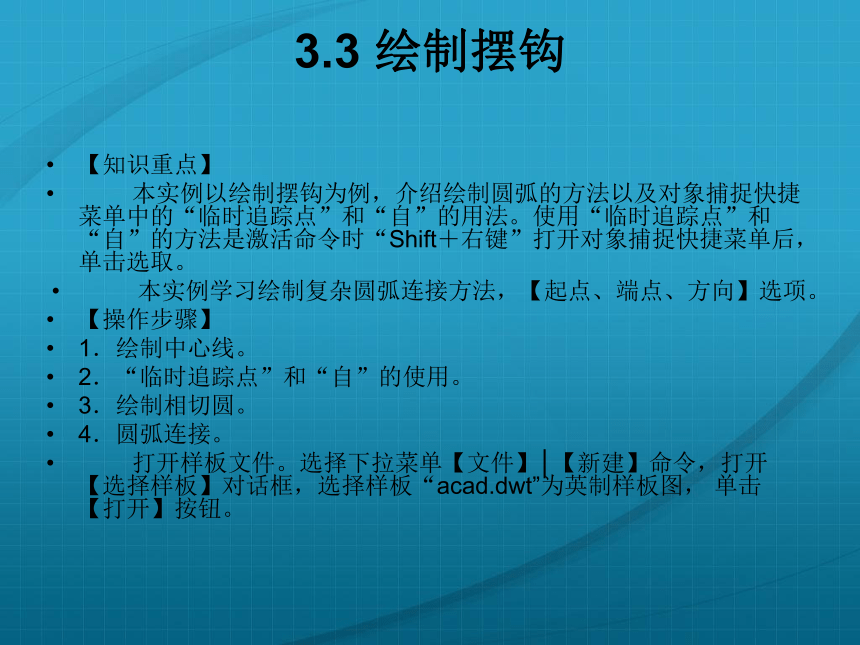

3.3 绘制摆钩
【知识重点】
本实例以绘制摆钩为例，介绍绘制圆弧的方法以及对象捕捉快捷菜单中的“临时追踪点”和“自”的用法。使用“临时追踪点”和“自”的方法是激活命令时“Shift＋右键”打开对象捕捉快捷菜单后，单击选取。
本实例学习绘制复杂圆弧连接方法，【起点、端点、方向】选项。
【操作步骤】
1．绘制中心线。
2．“临时追踪点”和“自”的使用。
3．绘制相切圆。
4．圆弧连接。
打开样板文件。选择下拉菜单【文件】│【新建】命令，打开【选择样板】对话框，选择样板“acad.dwt”为英制样板图， 单击【打开】按钮。

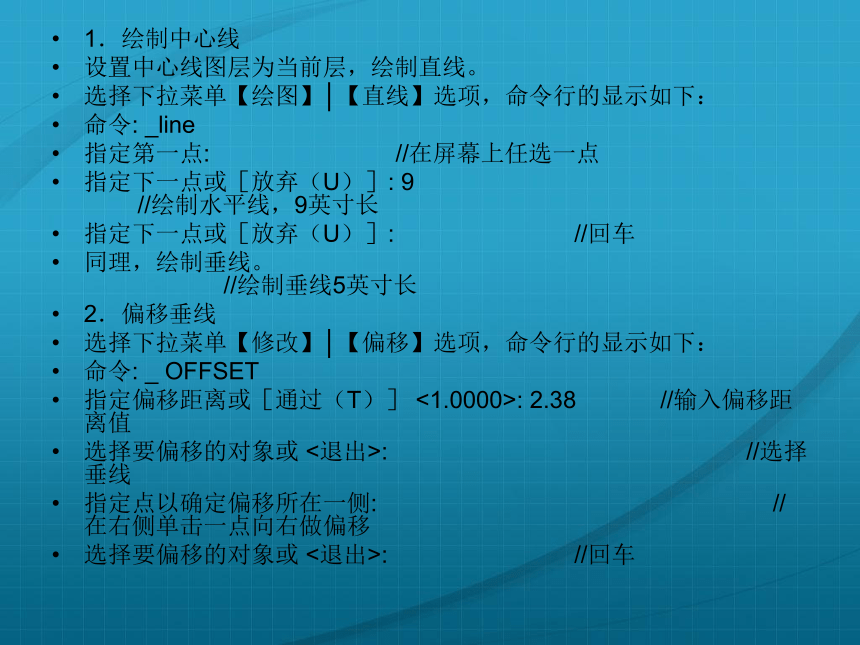

1．绘制中心线
设置中心线图层为当前层，绘制直线。
选择下拉菜单【绘图】│【直线】选项，命令行的显示如下：
命令: _line
指定第一点: //在屏幕上任选一点
指定下一点或［放弃（U）］: 9 //绘制水平线，9英寸长
指定下一点或［放弃（U）］: //回车
同理，绘制垂线。 //绘制垂线5英寸长
2．偏移垂线
选择下拉菜单【修改】│【偏移】选项，命令行的显示如下：
命令: _ OFFSET
指定偏移距离或［通过（T）］ <1.0000>: 2.38 //输入偏移距离值
选择要偏移的对象或 <退出>: //选择垂线
指定点以确定偏移所在一侧: //在右侧单击一点向右做偏移
选择要偏移的对象或 <退出>: //回车

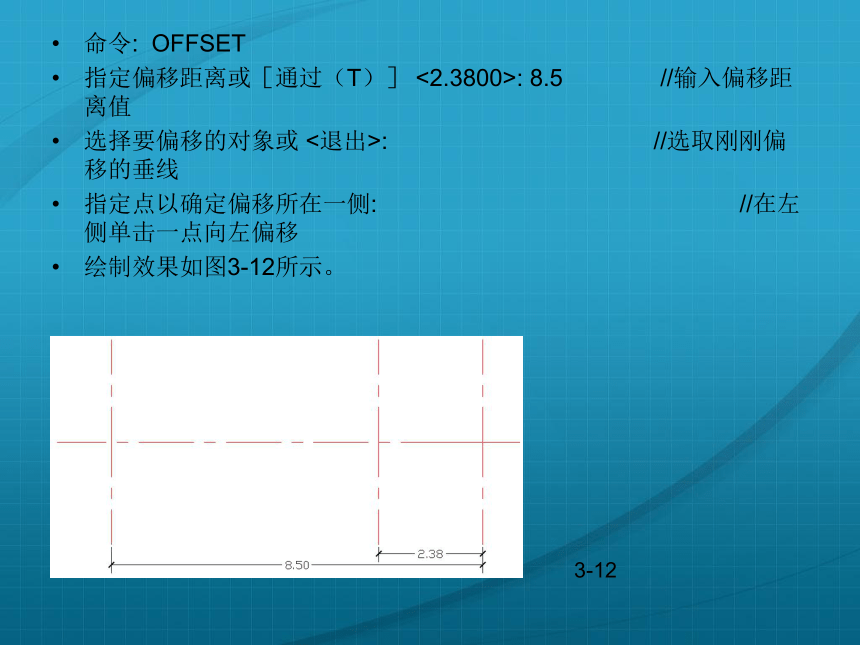

命令: OFFSET
指定偏移距离或［通过（T）］ <2.3800>: 8.5 //输入偏移距离值
选择要偏移的对象或 <退出>: //选取刚刚偏移的垂线
指定点以确定偏移所在一侧: //在左侧单击一点向左偏移
绘制效果如图3-12所示。
3-12

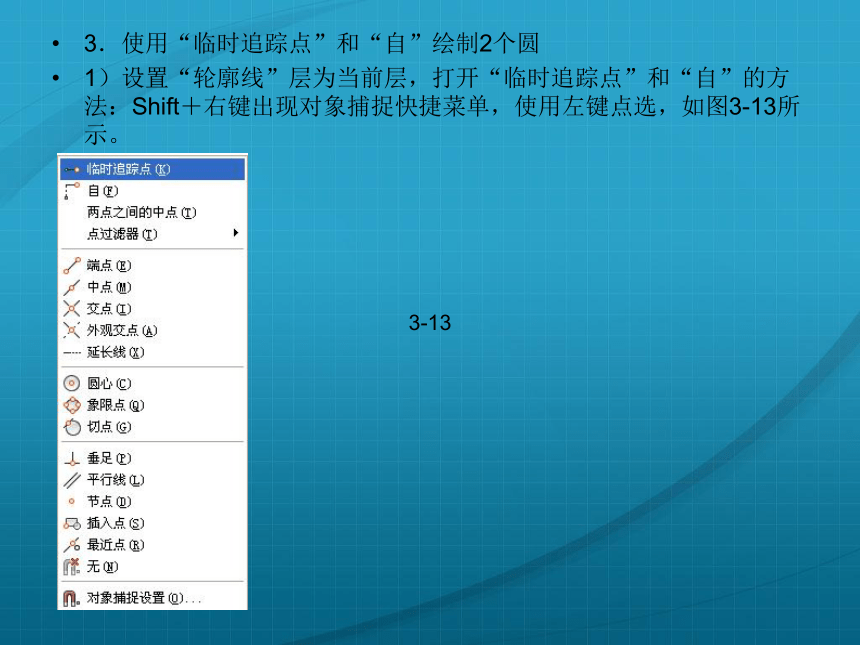

3．使用“临时追踪点”和“自”绘制2个圆
1）设置“轮廓线”层为当前层，打开“临时追踪点”和“自”的方法：Shift＋右键出现对象捕捉快捷菜单，使用左键点选，如图3-13所示。
3-13

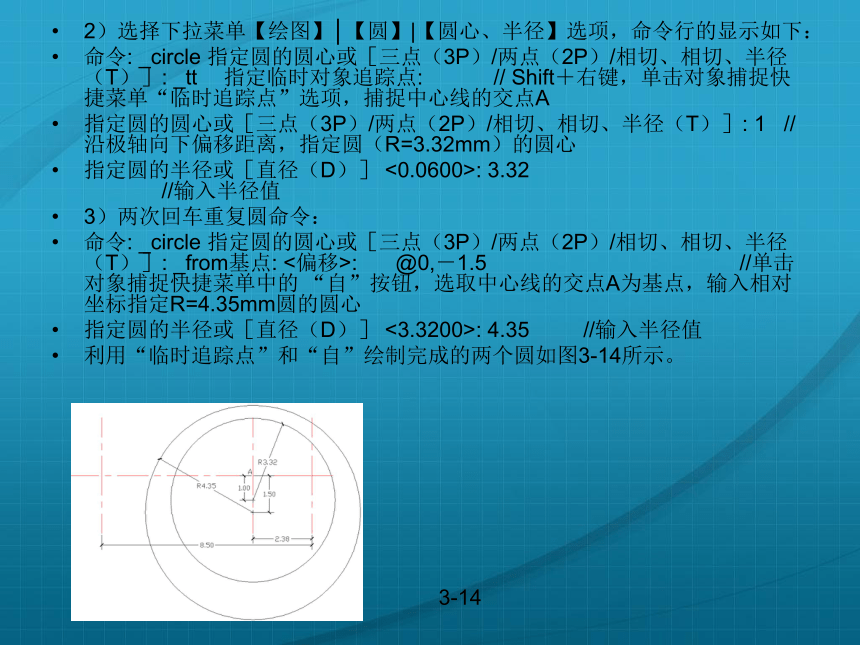

2）选择下拉菜单【绘图】│【圆】|【圆心、半径】选项，命令行的显示如下：
命令: _circle 指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］: _tt 指定临时对象追踪点: // Shift＋右键，单击对象捕捉快捷菜单“临时追踪点”选项，捕捉中心线的交点A
指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］: 1 //沿极轴向下偏移距离，指定圆（R=3.32mm）的圆心
指定圆的半径或［直径（D）］ <0.0600>: 3.32 //输入半径值
3）两次回车重复圆命令：
命令: _circle 指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］: _from基点: <偏移>: @0,－1.5 //单击对象捕捉快捷菜单中的 “自”按钮，选取中心线的交点A为基点，输入相对坐标指定R=4.35mm圆的圆心
指定圆的半径或［直径（D）］ <3.3200>: 4.35 //输入半径值
利用“临时追踪点”和“自”绘制完成的两个圆如图3-14所示。
3-14
4．复杂圆弧的绘制方法
1）绘制三个圆（半径分别为0.6、0.25、0.06）
选择下拉菜单【绘图】│【圆】｜【圆心、半径】选项。命令行的显示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //选取左面中心线交点
指定圆的半径或 [直径(D)]: 0.6 //输入半径值
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //选取左面中心线交点
指定圆的半径或 [直径(D)] <0.25>: 0.25 //输入半径值
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //选取右面中心线交点
指定圆的半径或 [直径(D)] <0.60>: 0.06 //输入半径值
2）绘制第一个相切圆
选择下拉菜单【绘图】│【圆】｜【相切、相切、半径】选项。命令行的显示如下：
命令: _circle 指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］: _ttr //选取画圆相切、相切、半径选项
指定对象与圆的第一个切点: //点选与R=0.6mm的圆相切点
指定对象与圆的第二个切点: //点选与R=4.35mm的圆相切点
指定圆的<4.3500>: 5.5 //输入半径5.5
3）绘制第二个相切圆
命令: _circle 指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］: _ttr //相切、相切、半径选项
指定对象与圆的第一个切点: //点选与R=0.6mm的圆相切点
指定对象与圆的第二个切点: //点选与R=3.32mm的圆相切点
指定圆的半径 <5.5000>: 4.9 //输入半径值4.9
绘制完成的相切圆如图3-15所示。
3-15
5．修剪完成左半部分的圆弧
命令: _trim
当前设置:投影=UCS，边=无
选择剪切边... //首先选择剪切边
选择对象: 找到 1 个 //然后选择被剪切边
逐个修剪各个部分，修剪完成左半部分的圆弧如图3-16所示。
3-16
6．绘制右半部分的圆弧和圆
1）绘制圆弧。
单击菜下拉单中的【绘图】｜【圆弧】|【起点、端点、方向】选项，命令行的显示如下：
命令: _arc 指定圆弧的起点或［圆心（C）］: //捕捉圆弧端点C
指定圆弧的第二个点或［圆心（C）/端点（E）］: _e //【起点、端点、方向】选项绘制圆弧
指定圆弧的端点: //捕捉圆（R=0.06mm）的象限点B
指定圆弧的圆心或［角度（A）/方向（D）/半径（R）］: _d 指定圆弧的起点切向: //沿着极轴0°方向确定一点
【提示】操作时注意在端点C处，使圆弧与极轴水平线相切。
2）绘制圆。
命令: _circle 指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］:
//圆心A点
指定圆的半径或［直径（D）］: 2.32 //输入半径
绘制完成右半部分的圆弧和圆如图3-17所示。
3-17
7．修剪多余对象
激活“修剪”命令，命令行的显示如下。
命令: _trim
当前设置:投影=UCS，边=无
选择剪切边... //首先选择剪切边
选择对象: 找到 1 个 //然后选择被剪切边
逐个修剪各个部分，绘制完成的摆钩图如图3-18所示。
3-18
【实例小结】
通过这个实例我们学习了绘制圆弧的方法以及对象捕捉的“临时追踪点”和“自”的用法。
AutoCAD2010可以定制两种单位制，公制—毫米和英制—英寸。
画圆在确定圆心位置时可以使用临时追踪点的方法，以简化操作提高效率。
学习对象捕捉的“临时追踪点”和捕捉“自”的用法，应该注意两者的区别。学会圆弧命令的十一种画法，本例使用“起点、端点、方向”菜单项。对于偏移命令，首先输入偏移距离，然后选取对象，最后指定偏移位置。执行修剪命令在选取修剪边界后，必须先空回车，然后选择被修剪对象。
