14.2 单层工业厂房的主要构件
14.2.1　基础、基础梁及柱

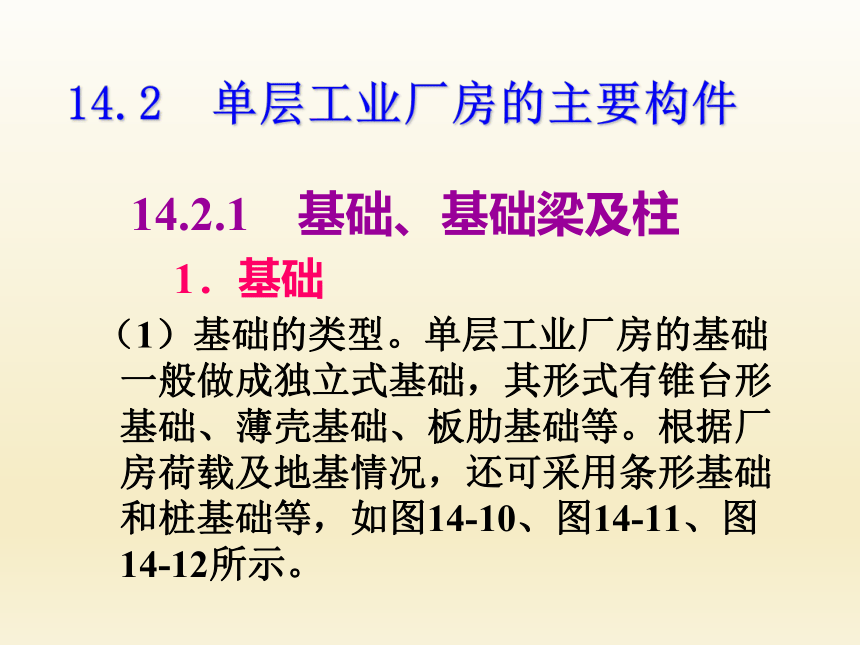

1．基础
（1）基础的类型。单层工业厂房的基础一般做成独立式基础，其形式有锥台形基础、薄壳基础、板肋基础等。根据厂房荷载及地基情况，还可采用条形基础和桩基础等，如图14-10、图14-11、图14-12所示。

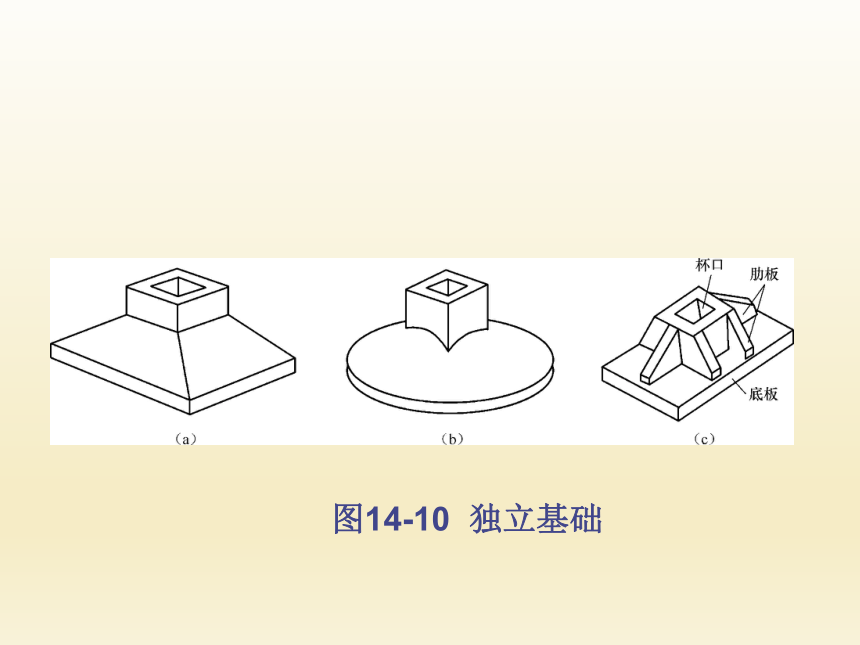

图14-10 独立基础

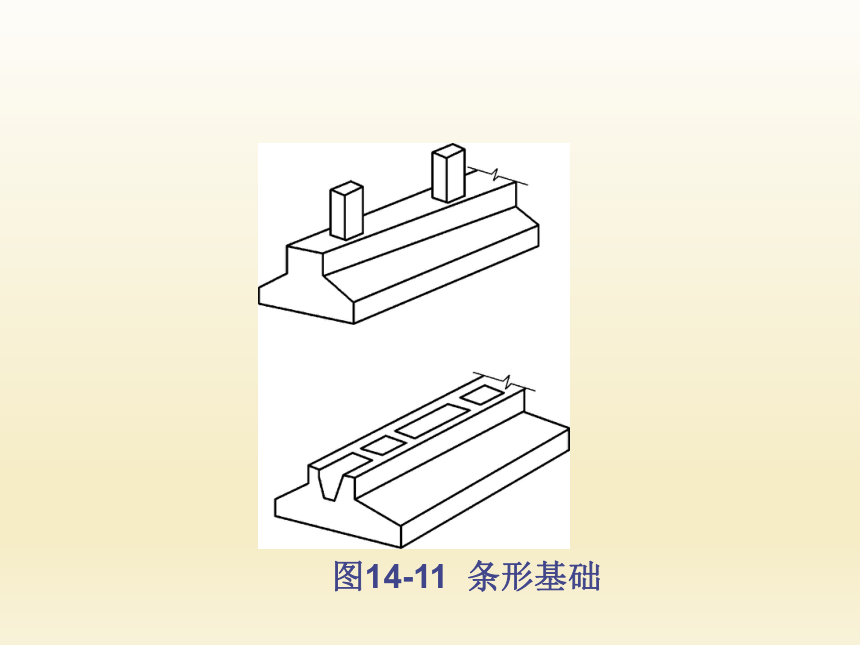

图14-11 条形基础

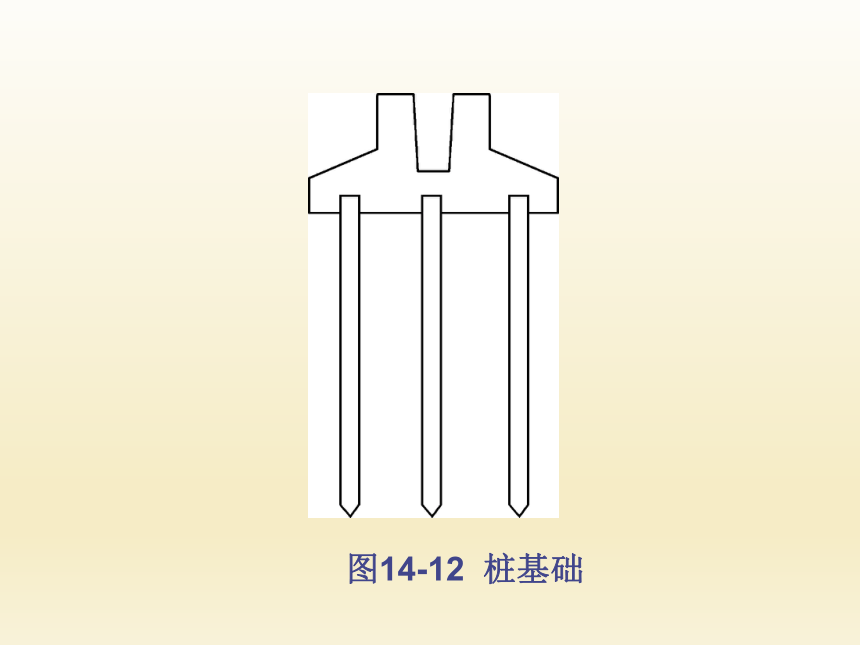

图14-12 桩基础

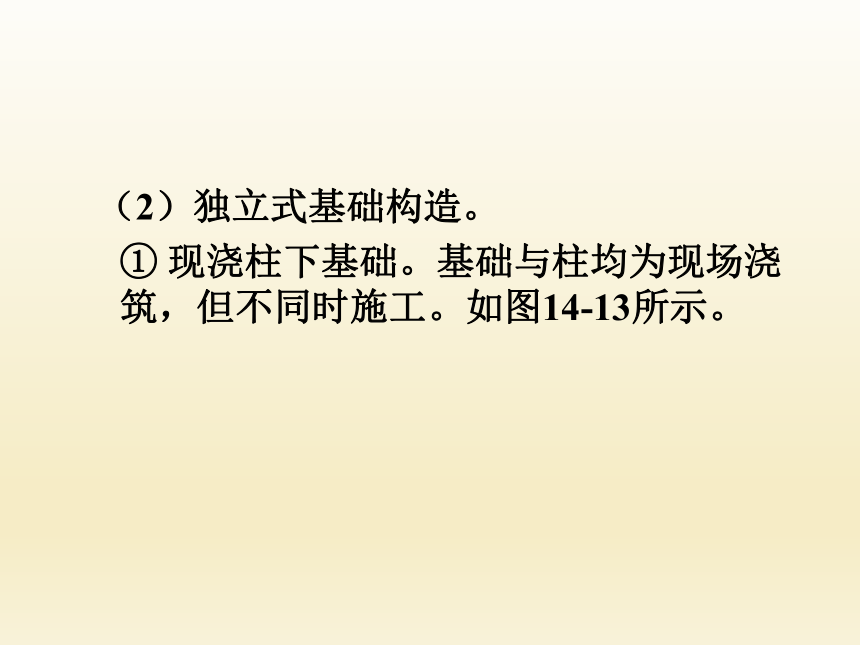

（2）独立式基础构造。
① 现浇柱下基础。基础与柱均为现场浇筑，但不同时施工。如图14-13所示。

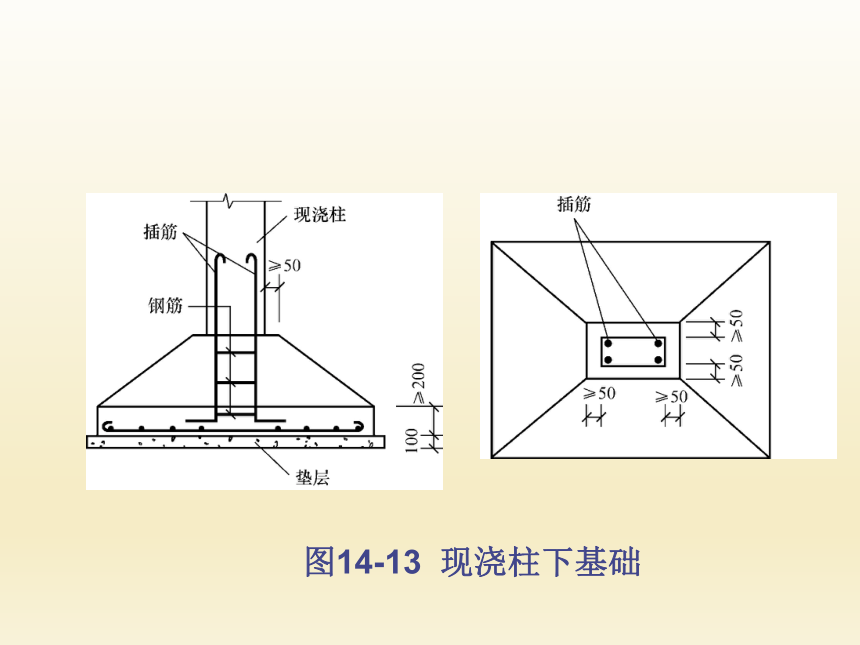

图14-13 现浇柱下基础

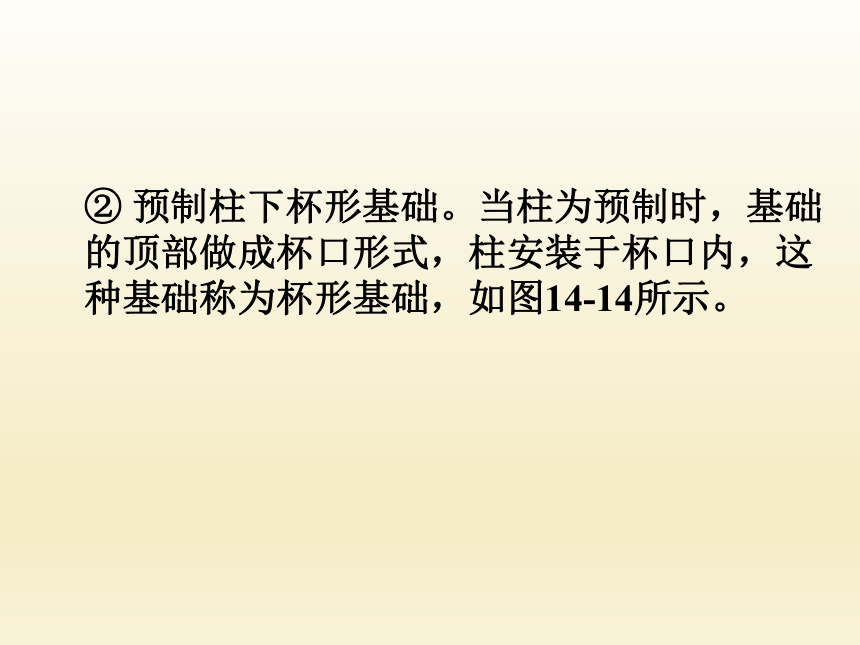

② 预制柱下杯形基础。当柱为预制时，基础的顶部做成杯口形式，柱安装于杯口内，这种基础称为杯形基础，如图14-14所示。

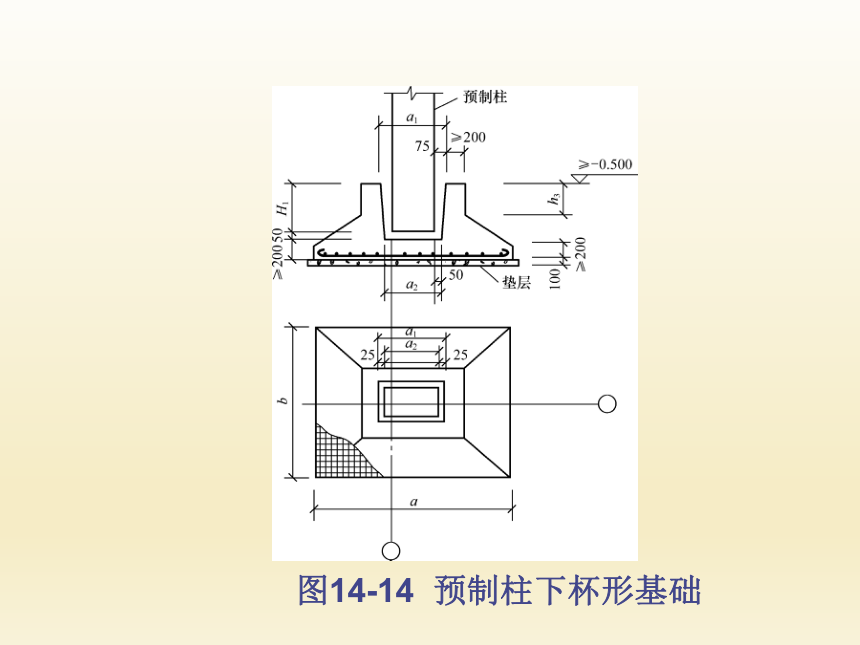

图14-14 预制柱下杯形基础
2．基础梁

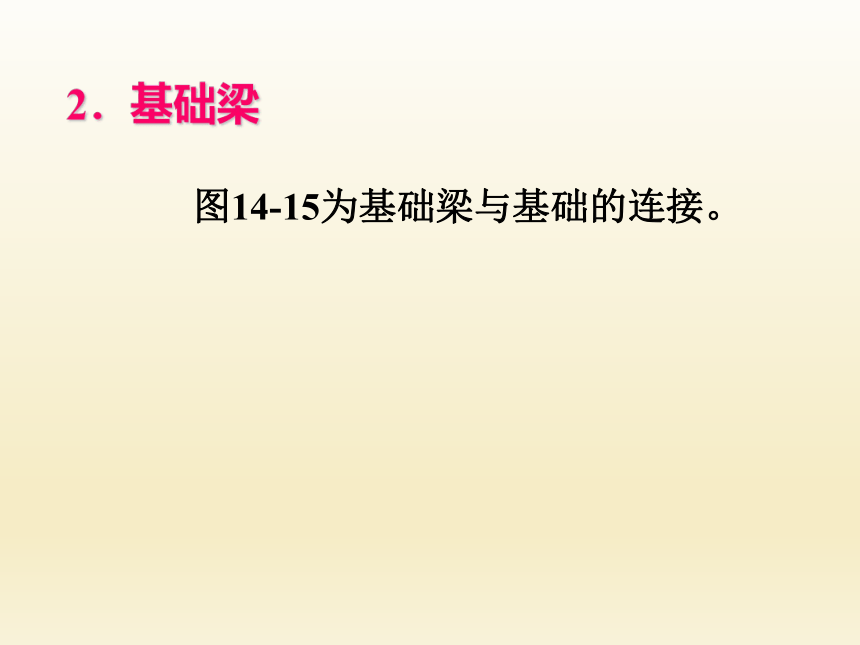

图14-15为基础梁与基础的连接。

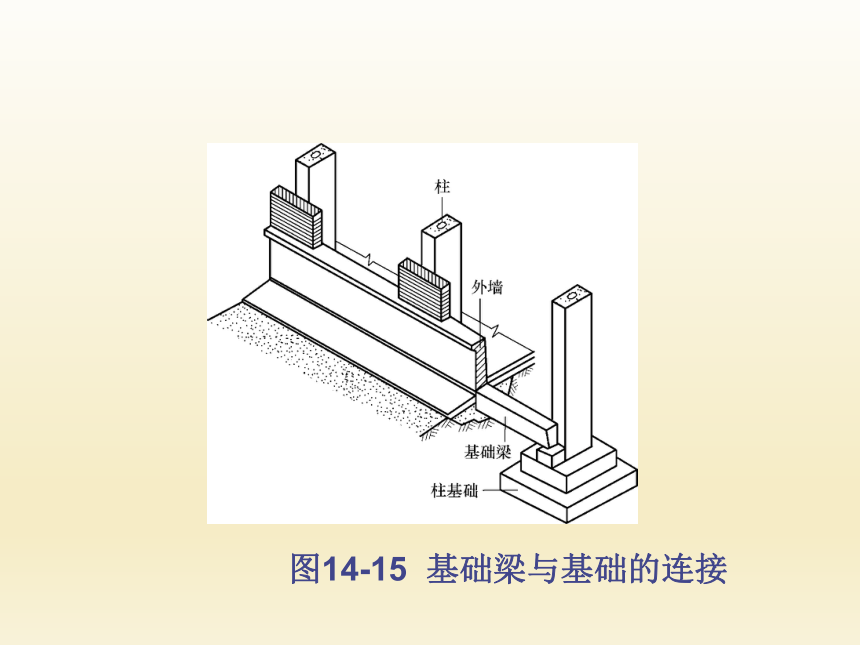

图14-15 基础梁与基础的连接

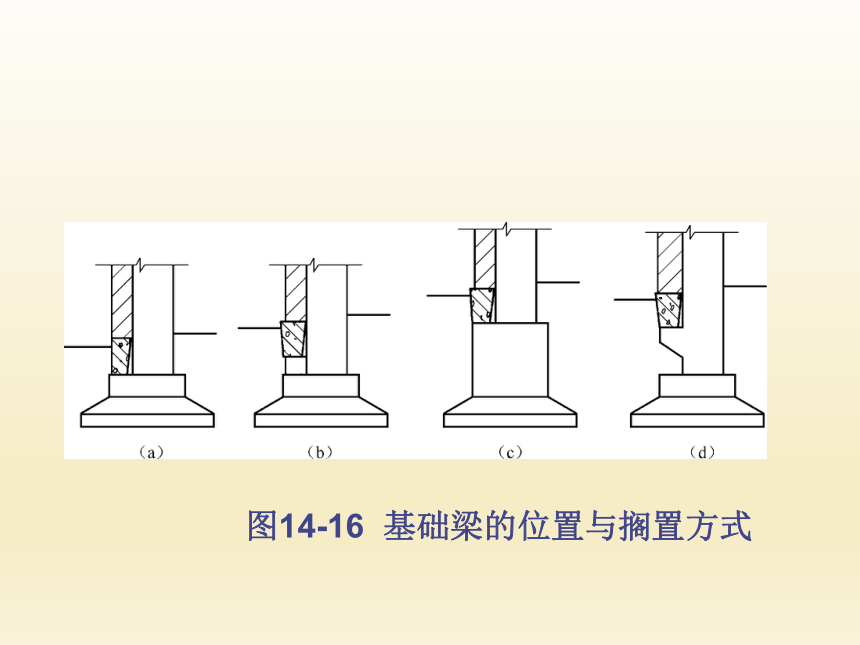

图14-16 基础梁的位置与搁置方式

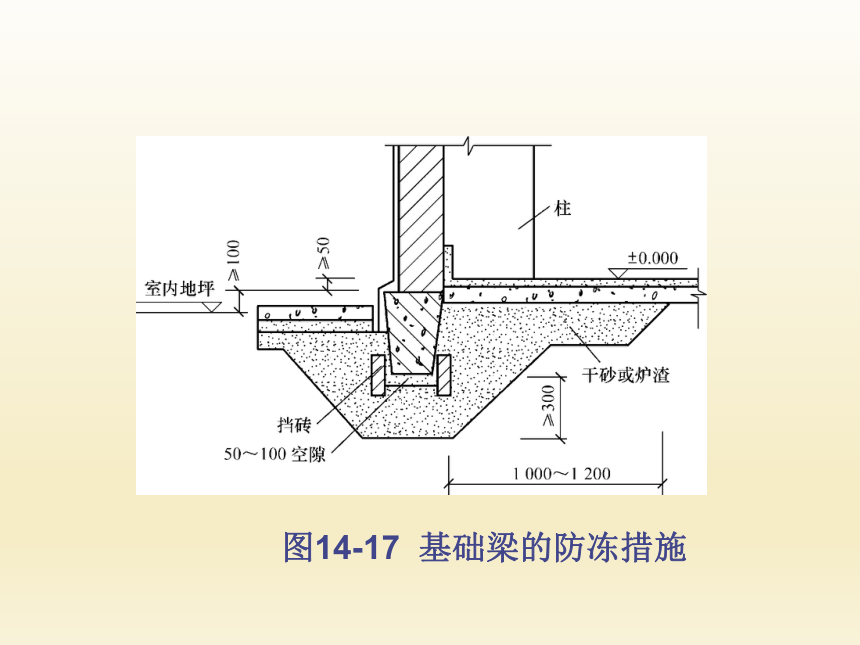

图14-17 基础梁的防冻措施
3．柱
（1）排架柱。排架柱有砖柱、钢柱和钢筋混凝土柱，其中混凝土柱又分单肢柱和双肢柱。如图14-18所示。
图14-18 排架柱的类型
（2）抗风柱。抗风柱是设置在砖混结构房屋两端山墙内，抵抗水平风荷载的钢筋混凝土构造柱。
图14-19 弹簧板链接
图14-20 螺栓链接
14.2.2　吊车梁、连系梁、圈梁
1．吊车梁
吊车梁是有吊车厂房的重要承重构件，它直接承受吊车起重、运行、制动时产生的各种往复移动荷载。
吊车梁的选用一般按吊车的起重能力、跨度和吊车工作制的不同，可采用不同形式。
常用钢筋混凝土吊车梁如表14-1所列。
2．圈梁
当用砖砌体作为厂房围护墙时，一般要设置圈梁、连系梁、过梁和基础梁。
圈梁应连续设置在墙体的同一水平面上，并尽可能沿整个建筑物形成封闭状，如图14-21所示。
图14-21 圈梁的搭接长度
3．连系梁
连系梁的作用是连系纵向柱列，以增强厂房的纵向刚度，并将风荷载传给纵向柱列。
此外，连系梁还承受其上面墙体的质量。
连梁通常是预制的，两端搁置在柱牛腿上，用螺栓或电焊与牛腿连接。
14.2.3　屋盖系统
屋盖结构由以下构件组成：屋面板、天窗架、屋架（或屋面梁）、托架。
屋架和屋面梁是厂房结构最主要的承重构件之一，常用的屋架形式、跨度、特点及适用条件如表14-2所列。
14.2.4　屋面
无檩体系采用大型屋面板，适用于大中型单层厂房。
各种无檩体系屋盖的类型、特点、尺寸、允许均布荷载及适用条件如表14-3所列。
有檩体系屋面板类型、尺寸、特点及适用条件如表14-4所列。
檩条与屋架上弦的连接一般采用焊接。
钢筋混凝土檩条，如表14-5所列。
14.2.5　外墙
1．承重砖墙与砌块墙
图14-22所示厂房即为承重砖墙。
图14-22 厂房承重砖墙
2．非承重砖墙与砌块墙
支承在基础梁上，采用基础梁支承墙体质量。
当墙体高度（240mm厚）超过15m时，上部墙体由连系梁支承，经柱牛腿将墙重传给柱子再传至基础，下部墙体质量则通过基础梁传至柱子基础，如图14-23所示。
（a）基础梁在杯形基础上 （b）基础梁在垫块上 （c）基础梁在高杯形基础上 （d）基础梁在牛脚上
图14-23 非承重墙与基础的链接
3．板材墙
（1）分类
（2）墙板的布置
图14-24 墙板布置方式
山墙墙身部位墙板布置方式与侧墙相同，山尖部位随屋顶外形可布置成台阶形、人字形、折线形等，如图14-25所示。
（a）台阶形 （b）人字形 （c）折线形
图14-25 山墙山尖墙板布置
4．轻质板材墙
图14-26 石棉水泥波瓦墙板连接构造
墙梁与柱的固结有预埋钢板焊接或螺栓连接两种，如图14-27所示。
图14-27 墙梁与柱的连接
压型钢板与墙梁的连接是在压型钢板上钻6.5mm的孔洞，然后用钩头螺栓固定在墙梁上，也可采用木螺丝或拉铆钉固定，如图14-28所示。
（a）压型墙板在梁上部 （b）压型墙板在梁下 （c）勒脚部位
图14-28 压型钢板上下的搭接
外墙转角和有伸缩缝处的细部构造，如图14-29所示。
图14-29 压型钢板墙板转角和伸缩缝处
5．开放式外墙
图14-30 挡雨板构造示例
图14-31 开放式外墙
