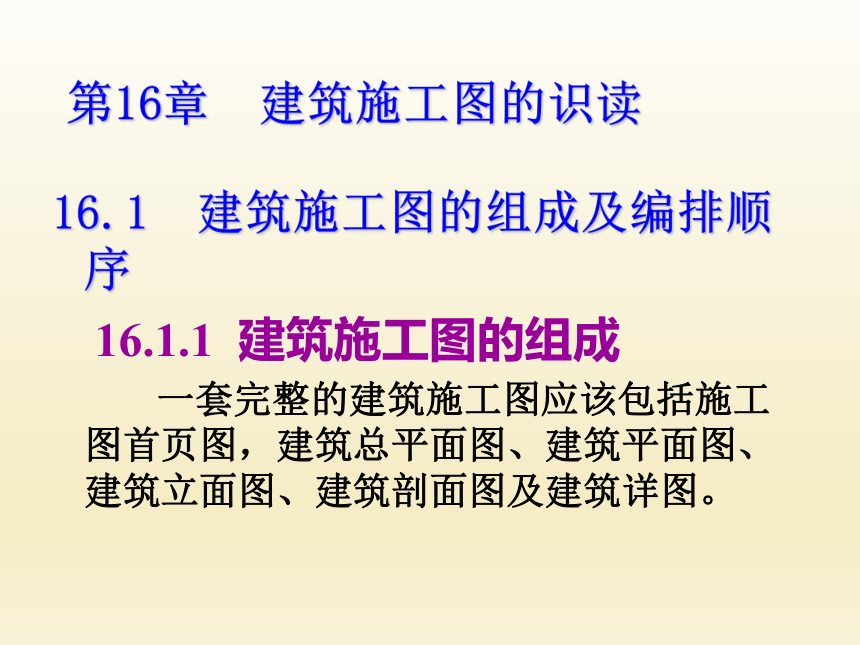

第16章 建筑施工图的识读
16.1 建筑施工图的组成及编排顺序
16.1.1 建筑施工图的组成
一套完整的建筑施工图应该包括施工图首页图，建筑总平面图、建筑平面图、建筑立面图、建筑剖面图及建筑详图。

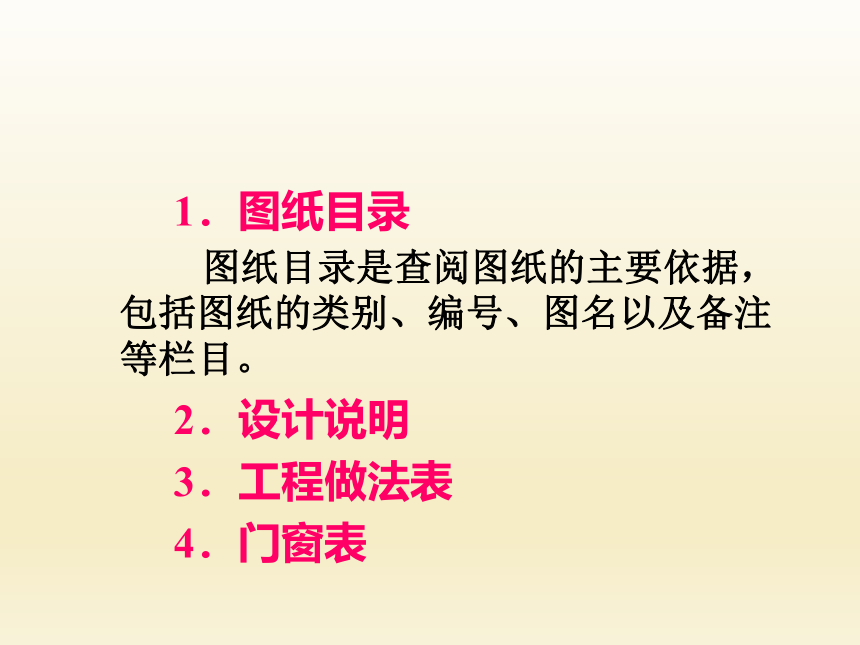

1．图纸目录
图纸目录是查阅图纸的主要依据，包括图纸的类别、编号、图名以及备注等栏目。
2．设计说明
3．工程做法表
4．门窗表

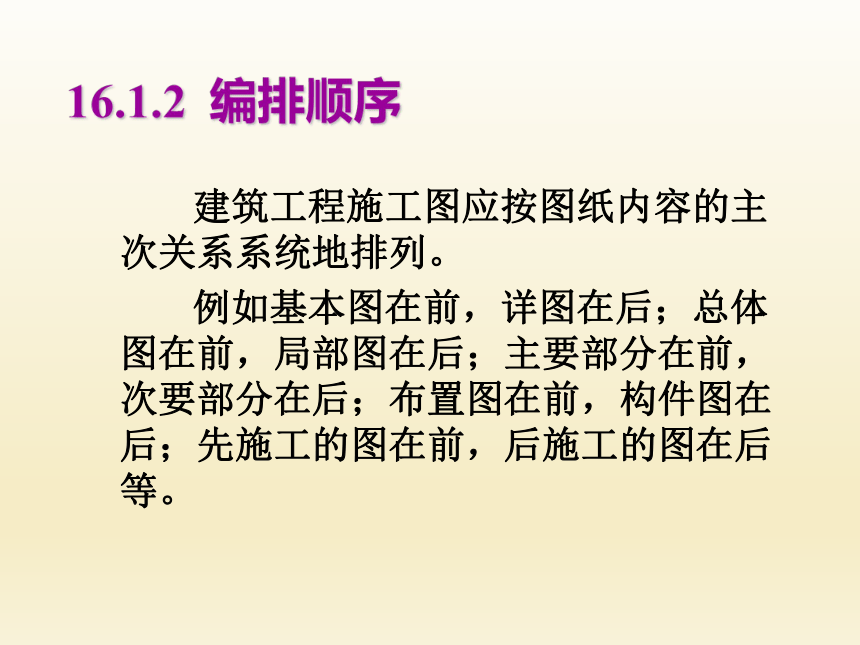

16.1.2 编排顺序
建筑工程施工图应按图纸内容的主次关系系统地排列。
例如基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；布置图在前，构件图在后；先施工的图在前，后施工的图在后等。

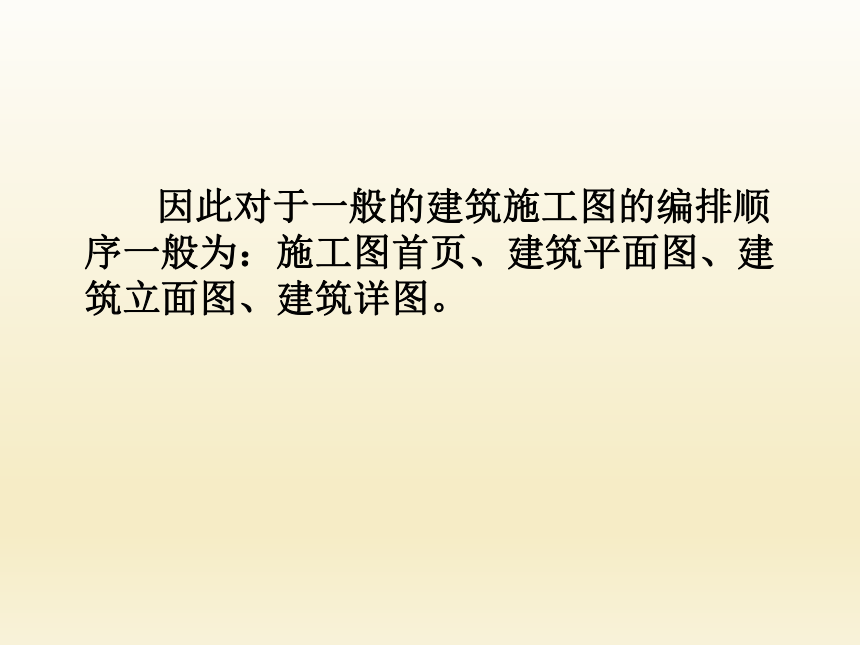

因此对于一般的建筑施工图的编排顺序一般为：施工图首页、建筑平面图、建筑立面图、建筑详图。

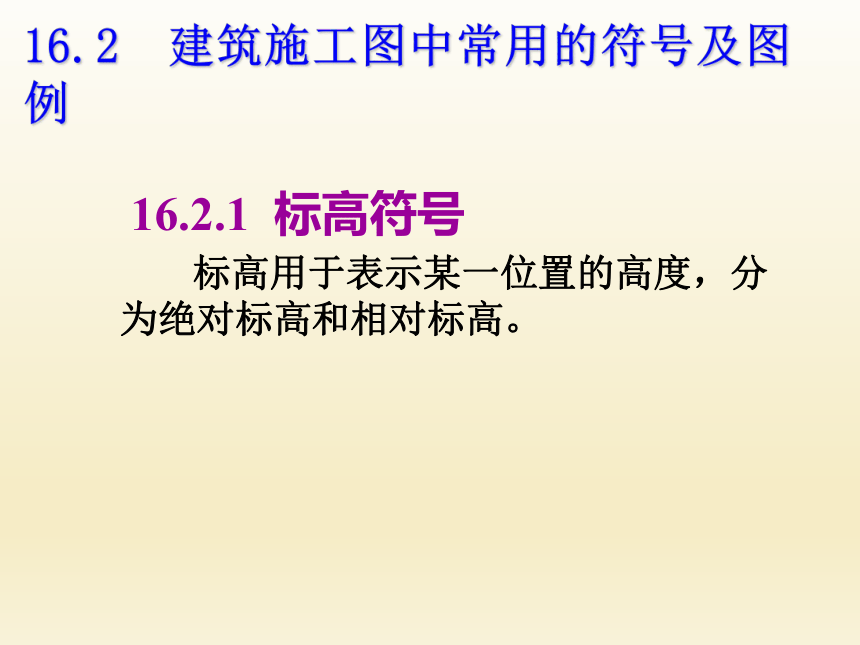

16.2 建筑施工图中常用的符号及图例
16.2.1 标高符号
标高用于表示某一位置的高度，分为绝对标高和相对标高。

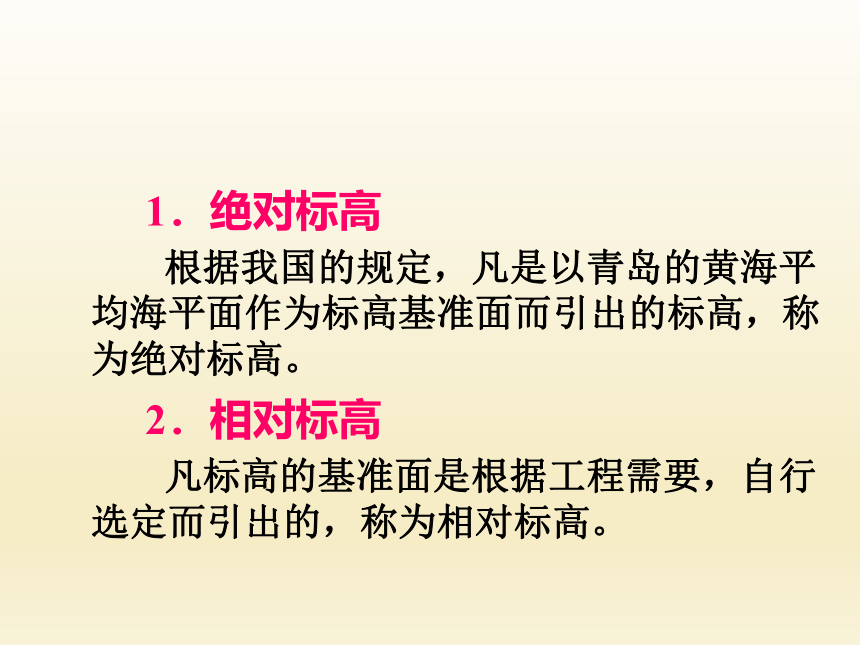

1．绝对标高
根据我国的规定，凡是以青岛的黄海平均海平面作为标高基准面而引出的标高，称为绝对标高。
2．相对标高
凡标高的基准面是根据工程需要，自行选定而引出的，称为相对标高。

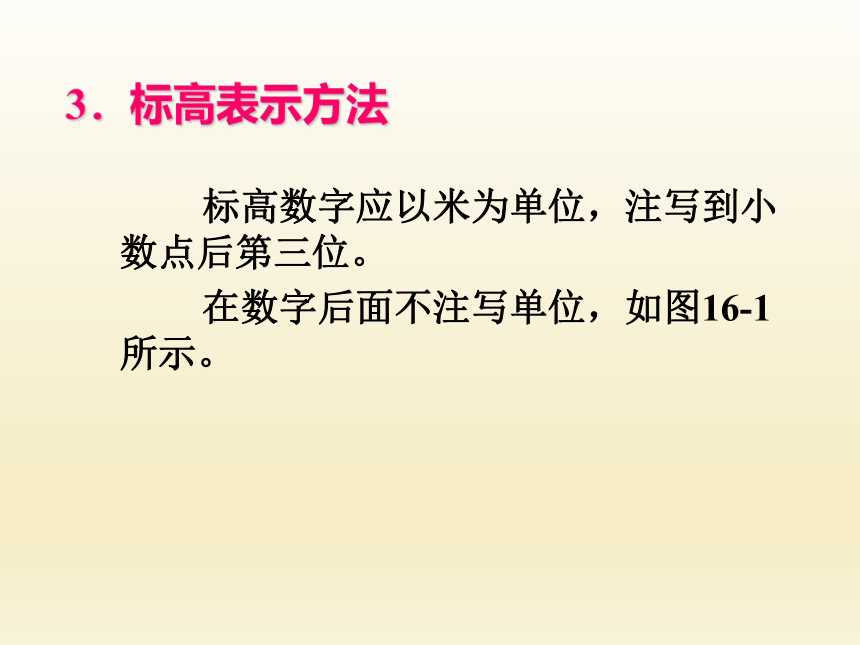

3．标高表示方法
标高数字应以米为单位，注写到小数点后第三位。
在数字后面不注写单位，如图16-1所示。

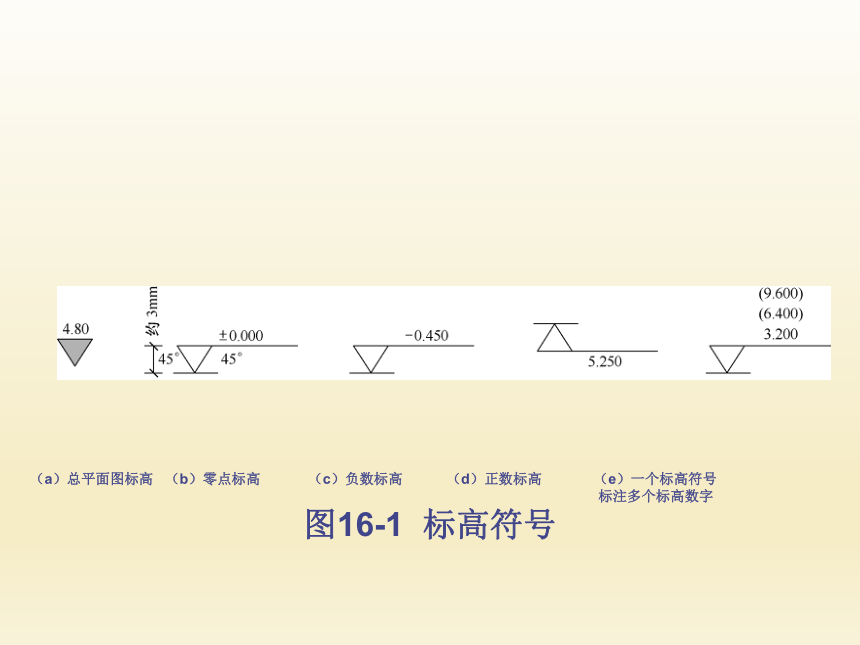

（a）总平面图标高 （b）零点标高 （c）负数标高 （d）正数标高 （e）一个标高符号
标注多个标高数字
图16-1 标高符号

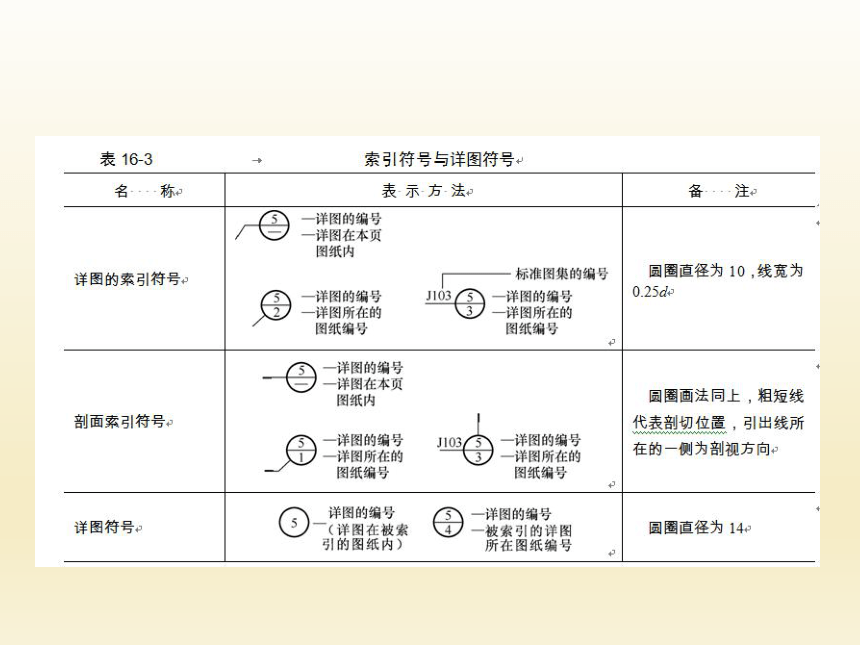

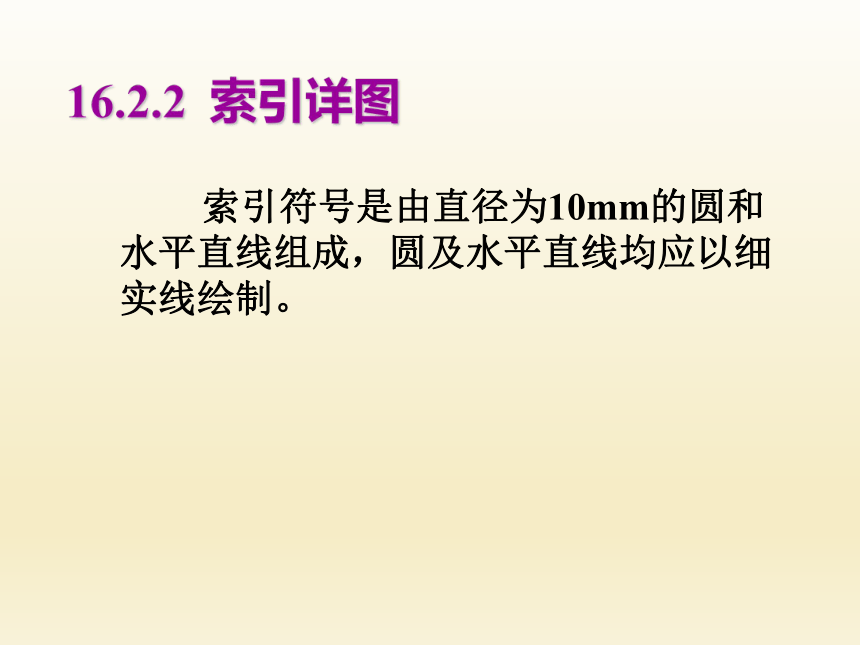

16.2.2 索引详图
索引符号是由直径为10mm的圆和水平直线组成，圆及水平直线均应以细实线绘制。

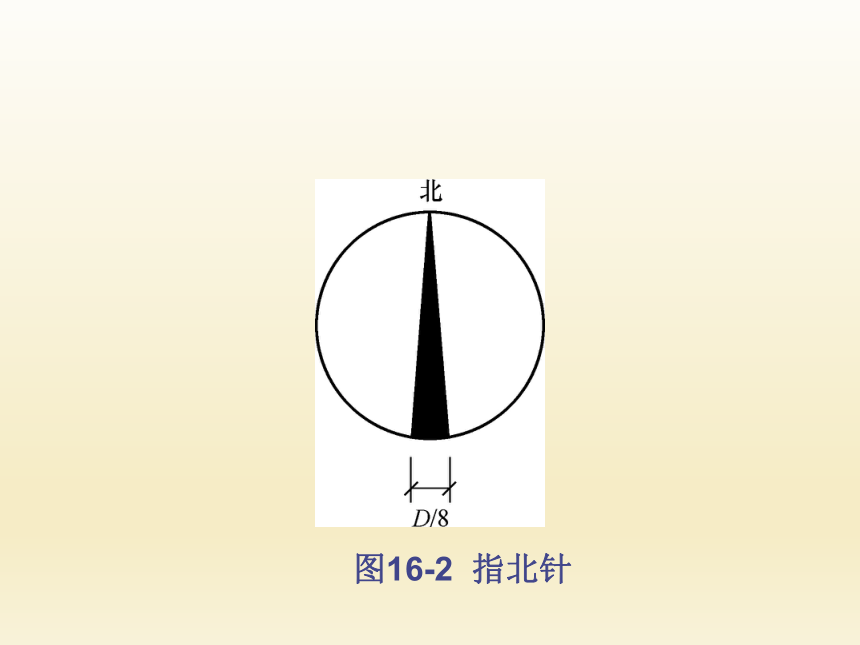

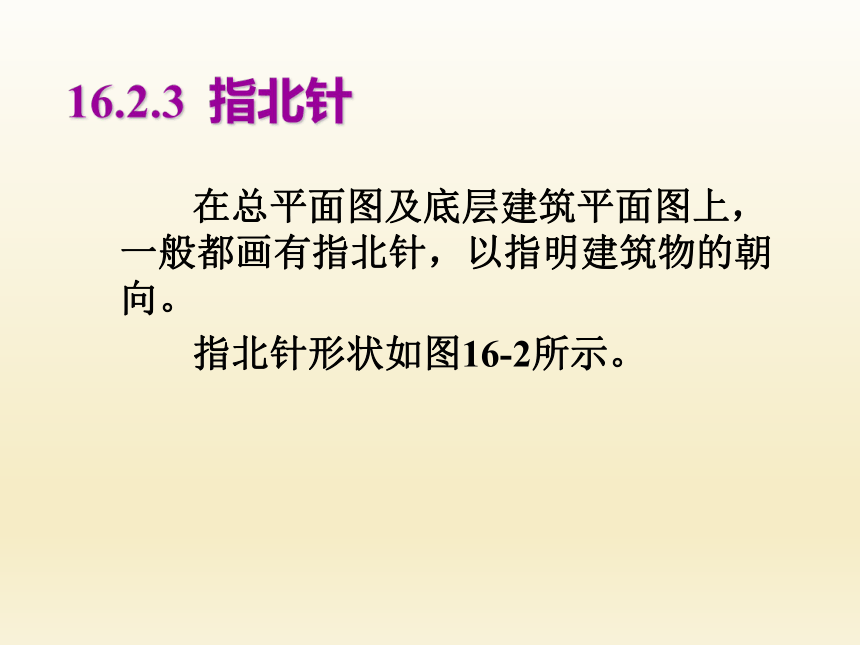

16.2.3 指北针
在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
指北针形状如图16-2所示。
图16-2 指北针
16.2.4 建筑常用图例符号
建筑常用的图例符号如表16-4所示。
16.3 建筑总平面图识读
16.3.1 建筑总平面图的形成和用途
（1）形成
（2）用途
16.3.2 建筑总平面图的内容
建筑总平面图主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况，具体图示方法和内容有如下几点。
1．比例
2．图例
建筑总平面图中常用的图例符号如图16-3所示。
图16-3 总平面图常用图例（部分）
3．坐标
主要建筑物、构筑物用坐标定位，一般注其3个角的坐标，若建筑物、构筑物与坐标轴线平行，可注其对角坐标（见图16-3）。
均以“米”为单位，注至小数点后两位。
坐标有测量坐标和建筑坐标。
4．建筑物（构筑物）尺寸
总平面图中尺寸标注的内容包括：新建建筑物的总长和总宽、新建建筑物与原有建筑物或道路的间距、新增道路的宽度等。
5．标高
标高有绝对标高和相对标高。
6．建筑的层数和名称
7．风（向频率）玫瑰图
图16-4 风（向频率）玫瑰图
16.3.3 建筑总平面图的识读
图16-5为某小区住宅建筑总平面图，比例为1︰500。
图16-5 某小区建筑总平面图
16.4 建筑平面图识读
16.4.1 建筑平面图的形成和用途
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖视图，称为建筑平面图，简称平面图，如图16-6所示。
图16-6 建筑平面图的形成
16.4.2 建筑平面图的内容
建筑平面图包括：
（1）底层平面图
（2）标准层平面图
（3）屋顶平面图
16.4.3 建筑平面图的识读
16.5 建筑立面图识读
16.5.1 建筑立面图的形成和用途
在施工图中立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据，如图16-7所示。
图16-7 某高层住宅楼立面图
由于每幢建筑的立面至少有3个，每个立面都有自己的名称。
立面图的命名方式有3种。
1．用朝向命名
2．按外貌特征命名
3．用建筑平面图中的首尾轴线命名
图16-8 建筑立面图的投影方向和名称
16.5.2 建筑立面图的内容
16.5.3 建筑立面图的识读
图16-9是某低层住宅楼的南立面图，用l︰100的比例绘制。
图16-9 某低层住宅楼南立面图
16.6 建筑剖面图识读
16.6.1 建筑剖面图的形成和用途
建筑剖面图，简称剖面图，它是假想用一铅垂剖切面将房屋剖切开后移去靠近观察者的部分，作出剩下部分的投影图。
其形成过程如图16-10所示。
图16-10 建筑剖面图的形成
16.6.2 建筑剖面图的内容
16.6.3 建筑剖面图的识读
以某建筑的1-1剖面图为例进行具体讲解（见图16-11）。
图16-11 某建筑1-1剖面图
16.7 建筑详图识读
16.7.1 建筑详图的用途
16.7.2 建筑详图的内容
建筑详图主要有外墙、楼梯、阳台、雨篷、台阶、门窗、厨房、卫生间等详图。
1．墙身详图
墙身详图也叫墙身大样图，如图16-12所示，实际上是建筑剖面图的有关部位的局部放大图。
图16-12 墙身详图
墙身详图重点包含以下3个节点详图。
（1）墙脚
（2）中间部分
（3）檐口
2．楼梯详图
楼梯详图主要包括两部分即楼梯平面详图和楼梯剖面详图。
（1）楼梯平面详图
（2）楼梯剖面详图
图16-13 楼梯平面详图
楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度，如图16-14所示。
图16-14 楼梯剖面详图
16.7.3 建筑详图的识读
1．墙身详图的识读
以图16-15的墙身节点详图为例进行墙身详图的识读。
图16-15 墙身节点详图
2．楼梯平面详图的识读
以图16-16为例进行楼梯平面详图的识读。
3．楼梯剖面详图的识读
图16-16 某楼梯平面详图
