(共58张PPT)

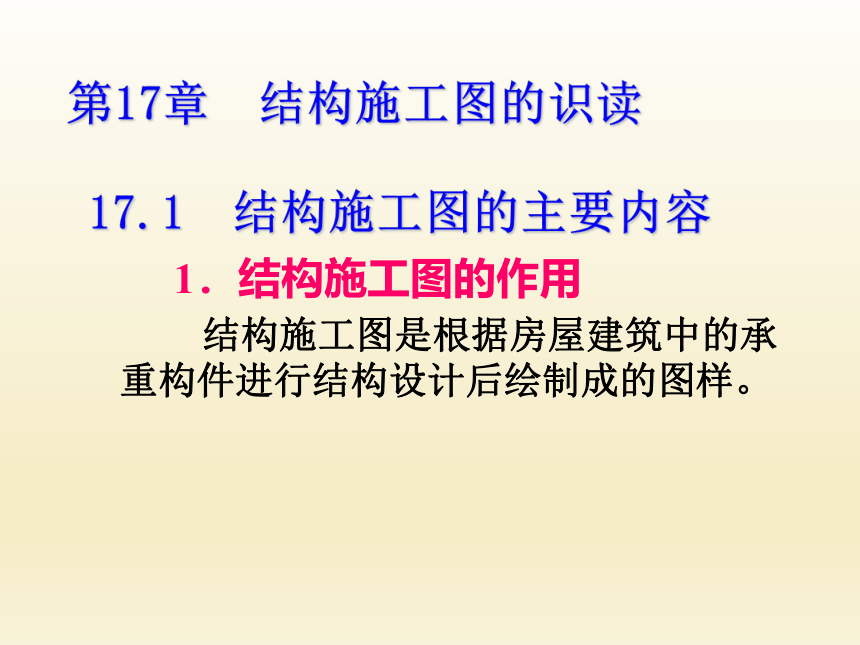

第17章 结构施工图的识读
17.1 结构施工图的主要内容
1．结构施工图的作用
结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。

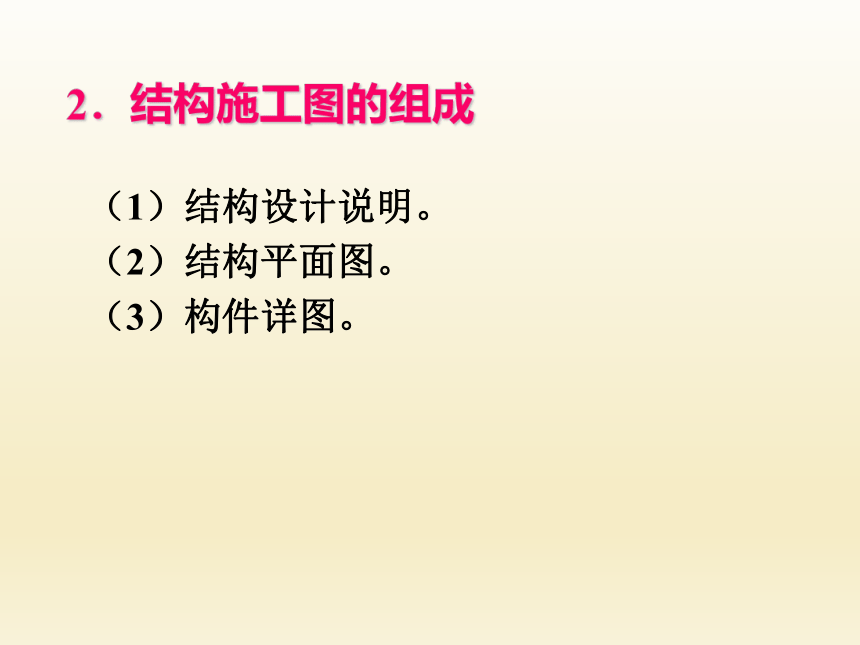

2．结构施工图的组成
（1）结构设计说明。
（2）结构平面图。
（3）构件详图。

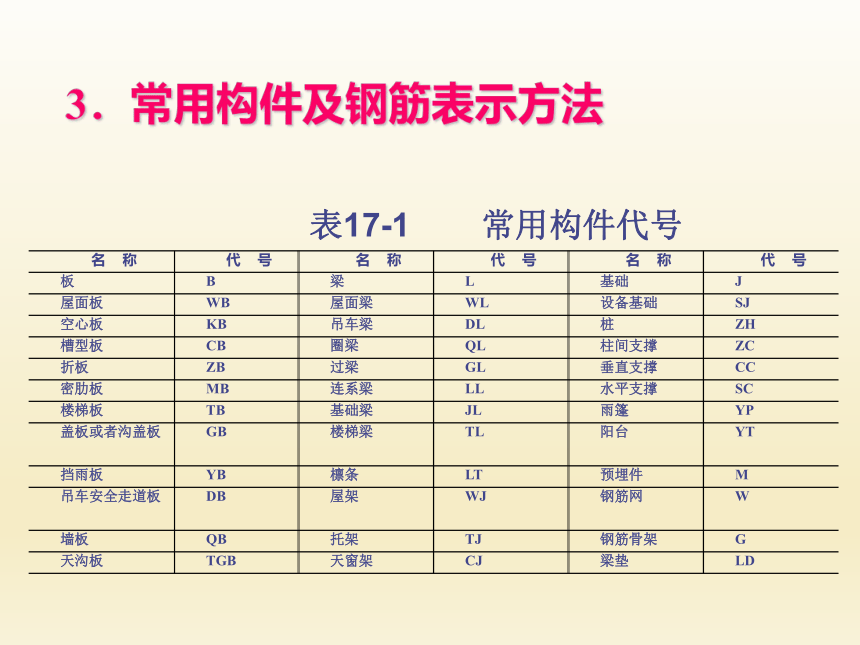

3．常用构件及钢筋表示方法
名 称 代 号 名 称 代 号 名 称 代 号
板 B 梁 L 基础 J
屋面板 WB 屋面梁 WL 设备基础 SJ
空心板 KB 吊车梁 DL 桩 ZH
槽型板 CB 圈梁 QL 柱间支撑 ZC
折板 ZB 过梁 GL 垂直支撑 CC
密肋板 MB 连系梁 LL 水平支撑 SC
楼梯板 TB 基础梁 JL 雨篷 YP
盖板或者沟盖板 GB 楼梯梁 TL 阳台 YT
挡雨板 YB 檩条 LT 预埋件 M
吊车安全走道板 DB 屋架 WJ 钢筋网 W
墙板 QB 托架 TJ 钢筋骨架 G
天沟板 TGB 天窗架 CJ 梁垫 LD
表17-1 常用构件代号

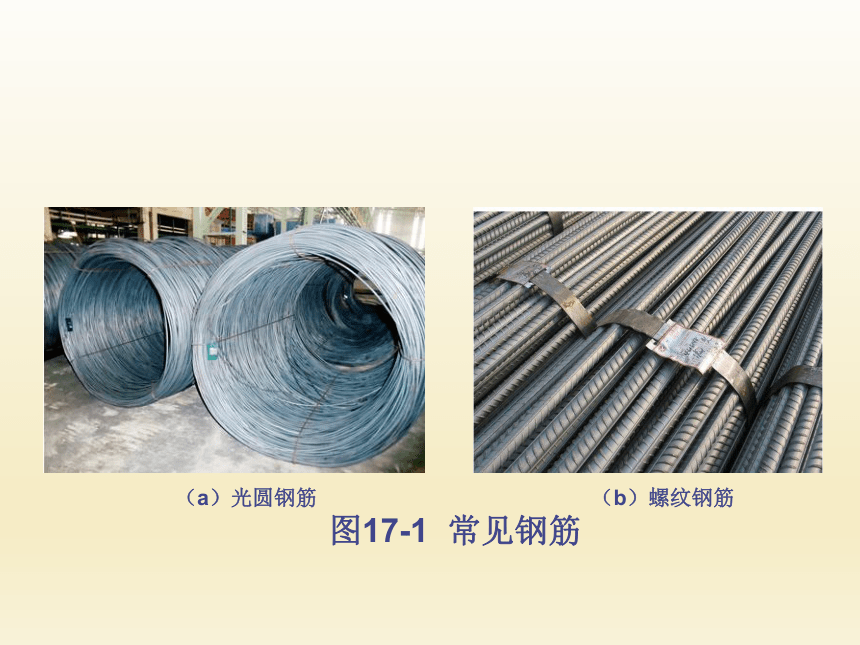

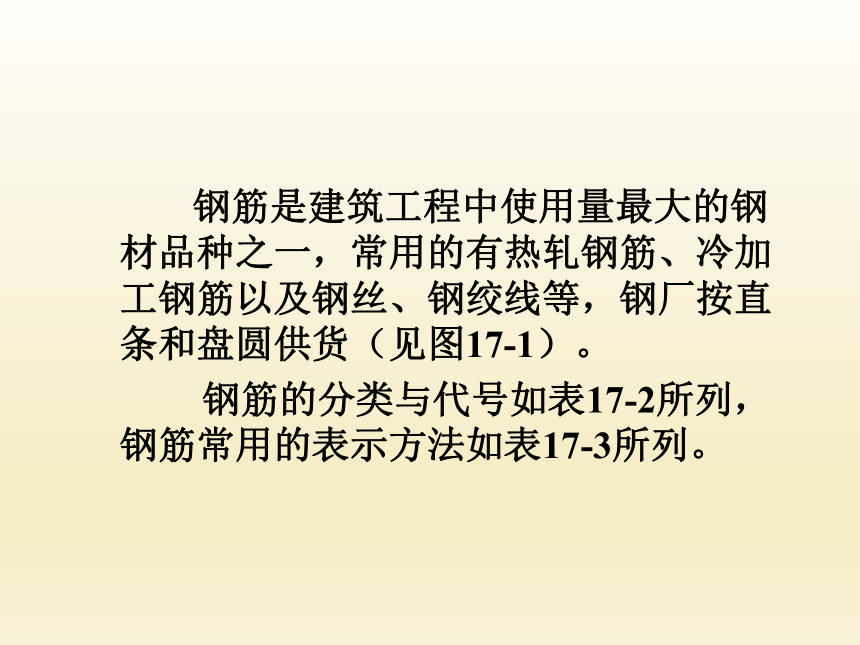

钢筋是建筑工程中使用量最大的钢材品种之一，常用的有热轧钢筋、冷加工钢筋以及钢丝、钢绞线等，钢厂按直条和盘圆供货（见图17-1）。

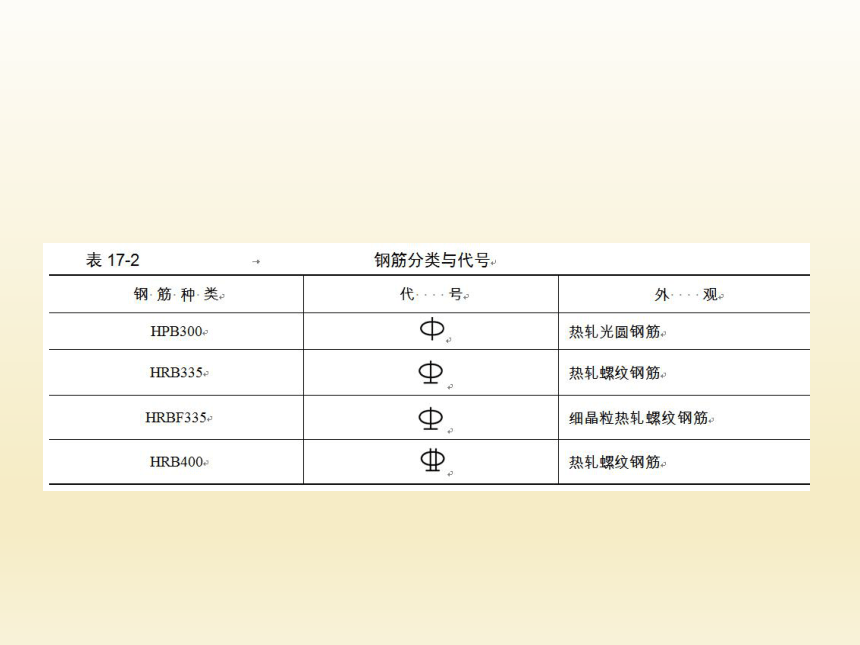

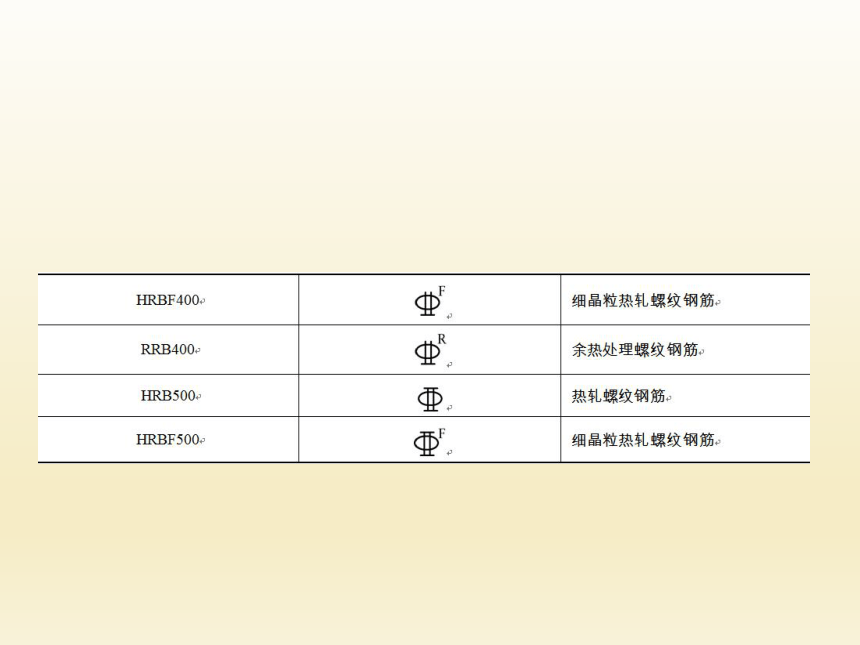

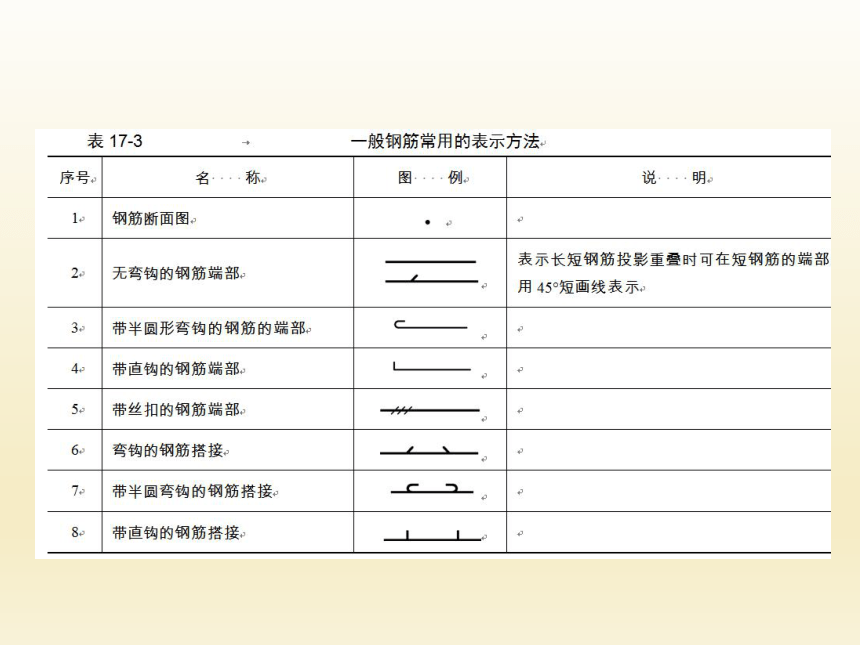

钢筋的分类与代号如表17-2所列，钢筋常用的表示方法如表17-3所列。
（a）光圆钢筋 （b）螺纹钢筋
图17-1 常见钢筋

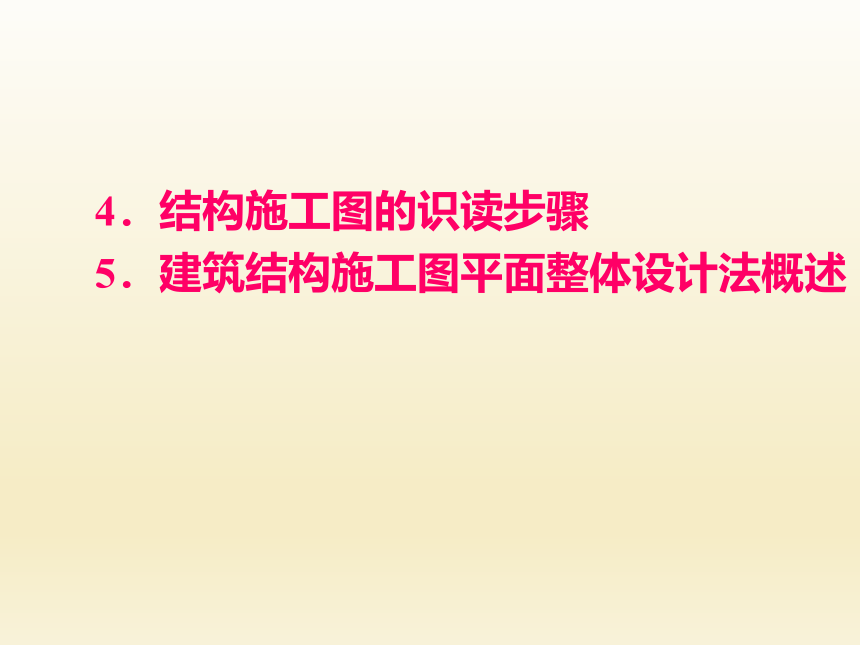

4．结构施工图的识读步骤
5．建筑结构施工图平面整体设计法概述

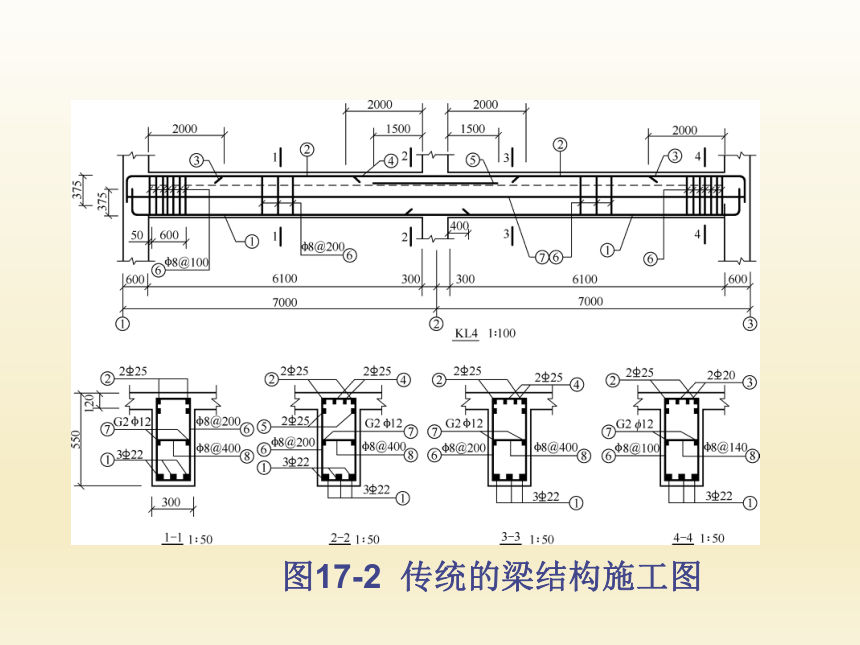

图17-2 传统的梁结构施工图

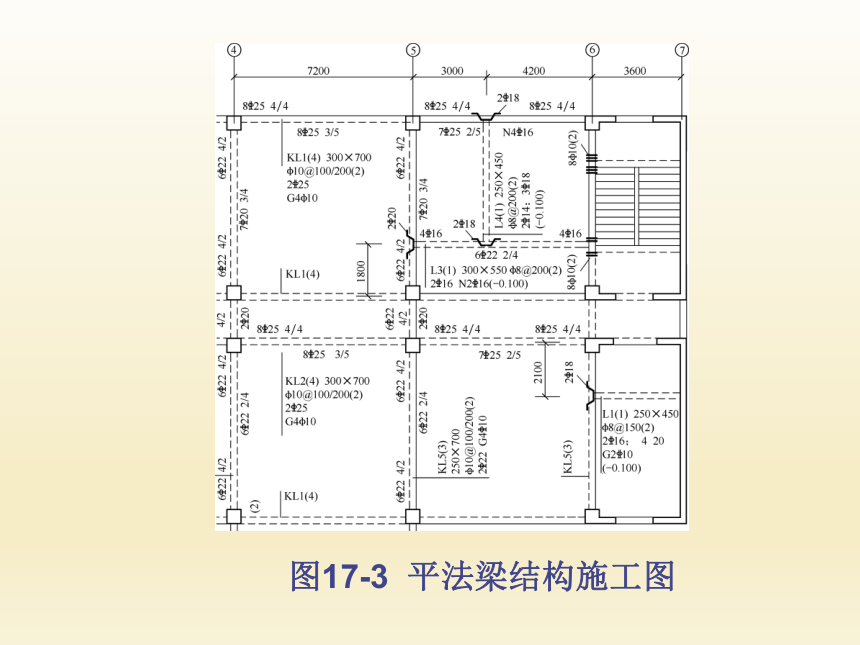

图17-3 平法梁结构施工图

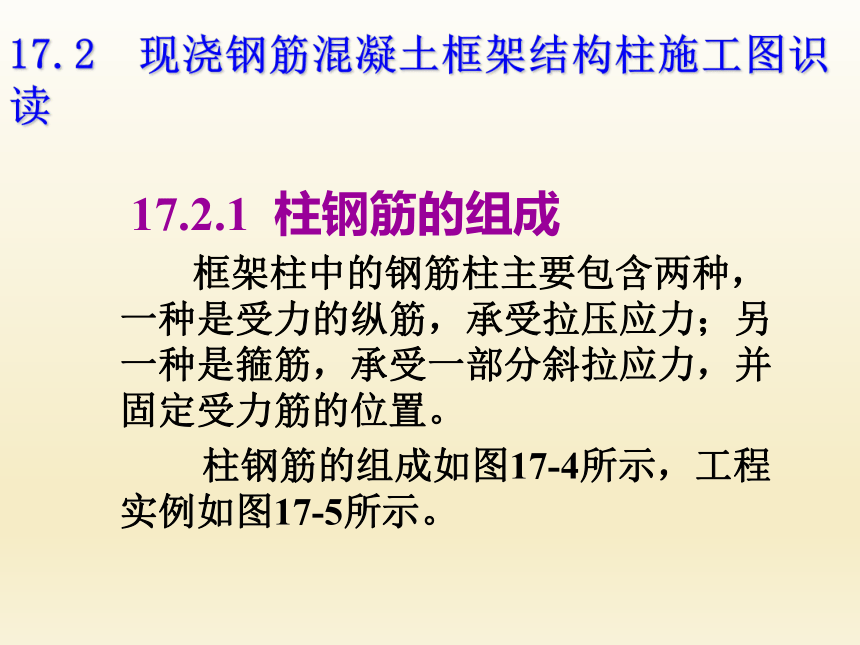

17.2 现浇钢筋混凝土框架结构柱施工图识读
17.2.1 柱钢筋的组成
框架柱中的钢筋柱主要包含两种，一种是受力的纵筋，承受拉压应力；另一种是箍筋，承受一部分斜拉应力，并固定受力筋的位置。
柱钢筋的组成如图17-4所示，工程实例如图17-5所示。
图17-4 柱钢筋
图17-5 柱钢筋实例
17.2.2 柱平面整体表示方法的制图规则
柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达。
1．列表注写方式
2．截面注写方式
图17-6 柱平法施工图（列表）
柱类型 代号 序号 柱类型 代号 序号
框架柱 KZ ×× 梁上柱 LZ ××
框支柱 KZZ ×× 剪力墙上柱 QZ ××
芯柱 XZ ××
表17-4 柱编号
（1）柱编号。
（2）截面尺寸。
（3）柱纵筋。
（4）箍筋。
图17-7 各种箍筋类型图
【例17-1】图17-8为某框架结构柱的截面注写方式，根据图进行阅读。
图17-8 框架柱截面
17.3 现浇钢筋混凝土框架结构梁施工图识读
17.3.1 梁钢筋的组成
梁内的钢筋主要包括箍筋、上部通长筋、支座负筋、架立筋、下部通长筋等。
具体如图17-9、图17-10所示。
图17-9 梁钢筋骨架图
图17-10 梁钢筋实例
17.3.2 梁平面整体表示方法的制图规则
梁平面整体表示方法的制图规则主要包括平面注写方式和截面注写方式。
1．平面注写方式
平面注写方式是指在梁平面布置图上，
分别在不同编号的梁中各选一根梁，在其
上注写截面尺寸和配筋具体数值的方式来
表达梁平法施工图，如图17-11所示。
图17-11 梁平法表示
（1）梁集中标注。
（2）梁原位标注。
【例17-2】指出图17-12中梁集中标注和原位标注的含义。
图17-12 梁平法图
2．截面注写方式
图17-13 梁平法施工图截面注写方式
3．其他事项
为施工方便，凡框架梁的所有支座和非框架梁（不含井字梁）的中间支座上部纵筋的延伸长度a0取为：第一排非贯通筋从柱（梁）边起延伸长度为1/31n；第二排非贯通筋的延伸长度为1/41n。
1n对于端支座为本跨净跨；对于中间支座相邻两跨较大跨的净跨值。
有特殊要求时应予以注明。
17.4 现浇钢筋混凝土框架结构板施工图识读
17.4.1 板钢筋的组成
根据板的组成形式，可以分为有梁楼盖板和无梁楼盖板，本节主要研究的是有梁楼板。
有梁楼盖板系指以梁为支座的楼面与屋面板。
楼板的钢筋主要包括受力底筋、受力面筋、支座负筋、负筋分布筋、温度筋及马凳筋，如图17-14、图17-15、图17-16所示。
图17-14 板受力筋
图17-15 板支座负筋及分布筋
图17-16 板的马凳筋
17.4.2 板平面整体表示方法的制图规则
1．板块的概念
普通楼面，两向（X和Y方向）均以一跨为一板块；密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）。板块划分如图17-17所示。
图17-17 板块划分
2．板集中标注
（1）板块编号。板构件的编号由“代号”+“序号”组成，板构件代号，如表17-6所列。
板 类 型 代 号 序 号
楼面板 LB XX
屋面板 WB XX
延伸悬挑板 YXB XX
纯悬挑板 XB XX
表17-6 板块编号
（2）板厚。
（3）贯通纵筋。
（4）板面标高高差。
【例17-3】根据图17-18的标注解释板的集中标注的含义。
图17-18 板集中标注
【例17-4】根据图17-19的标注解释板的原位标注的含义。
图17-19 板原位标注
17.5 基础结构施工图识读
17.5.1 基础结构施工图的组成
基础结构施工图主要包括基础平面图和基础详图。
1．基础平面图
2．基础详图
17.5.2 基础结构施工图的识读
1．基础平面图的识读
2．基础详图的识读
图17-20 人工挖孔桩结构平面图（局部）
图17-21 桩护壁配筋图
图17-22 桩身配筋图
17.6 钢筋混凝土楼梯结构施工图识读
17.6.1 楼梯钢筋组成
梯板的钢筋主要包含上部纵筋、下部纵筋、梯板分布筋。梯板钢筋组成如图17-24所示。
图17-23 楼梯组成
图17-24 楼梯钢筋组成
17.6.2 板式楼梯整体表示方法的制图规则
1．集中标注
设计实例如图17-25所示。
图17-25 AT楼梯平法设计实例
2．外围标注
包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、楼梯的上下方向、梯板的平面几何尺寸、平台板配筋、梯梁及梯柱配筋等。
【例17-5】根据图17-26解释AT型板式楼梯的集中标注及外围标注。
图17-26 AT型板式楼梯例题
