第12章 绘制建筑详图

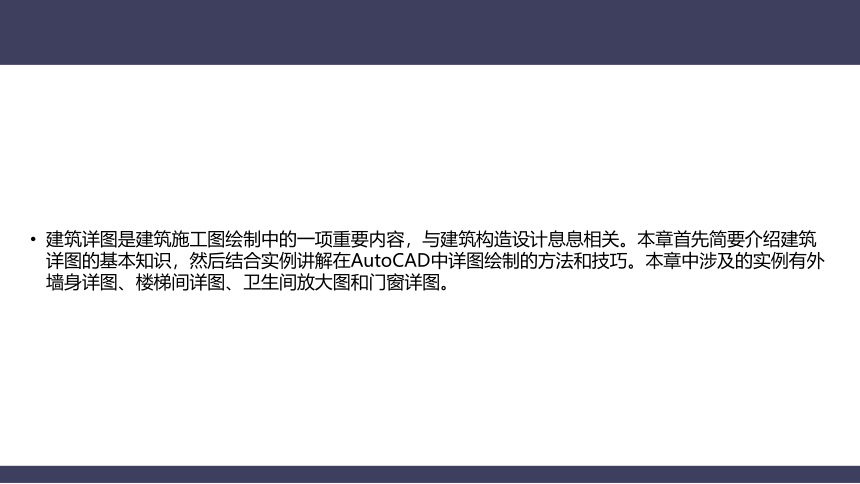

建筑详图是建筑施工图绘制中的一项重要内容，与建筑构造设计息息相关。本章首先简要介绍建筑详图的基本知识，然后结合实例讲解在AutoCAD中详图绘制的方法和技巧。本章中涉及的实例有外墙身详图、楼梯间详图、卫生间放大图和门窗详图。

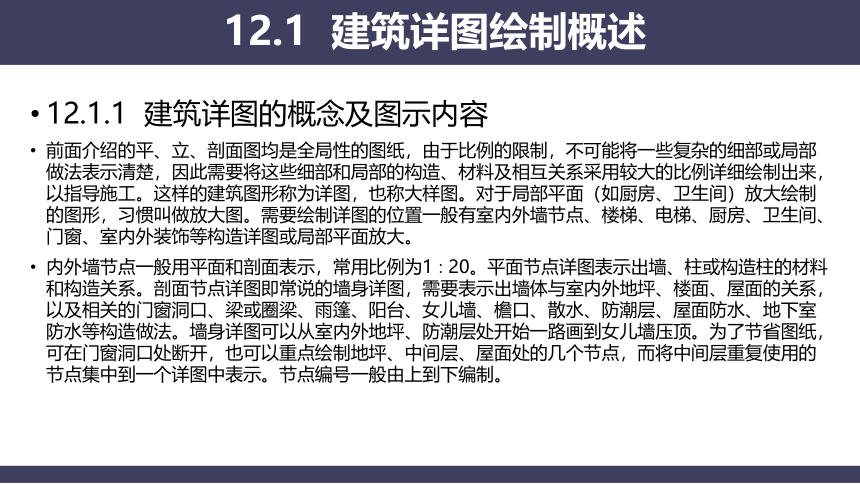

12.1.1 建筑详图的概念及图示内容
前面介绍的平、立、剖面图均是全局性的图纸，由于比例的限制，不可能将一些复杂的细部或局部做法表示清楚，因此需要将这些细部和局部的构造、材料及相互关系采用较大的比例详细绘制出来，以指导施工。这样的建筑图形称为详图，也称大样图。对于局部平面（如厨房、卫生间）放大绘制的图形，习惯叫做放大图。需要绘制详图的位置一般有室内外墙节点、楼梯、电梯、厨房、卫生间、门窗、室内外装饰等构造详图或局部平面放大。
内外墙节点一般用平面和剖面表示，常用比例为1∶20。平面节点详图表示出墙、柱或构造柱的材料和构造关系。剖面节点详图即常说的墙身详图，需要表示出墙体与室内外地坪、楼面、屋面的关系，以及相关的门窗洞口、梁或圈梁、雨篷、阳台、女儿墙、檐口、散水、防潮层、屋面防水、地下室防水等构造做法。墙身详图可以从室内外地坪、防潮层处开始一路画到女儿墙压顶。为了节省图纸，可在门窗洞口处断开，也可以重点绘制地坪、中间层、屋面处的几个节点，而将中间层重复使用的节点集中到一个详图中表示。节点编号一般由上到下编制。
12.1 建筑详图绘制概述

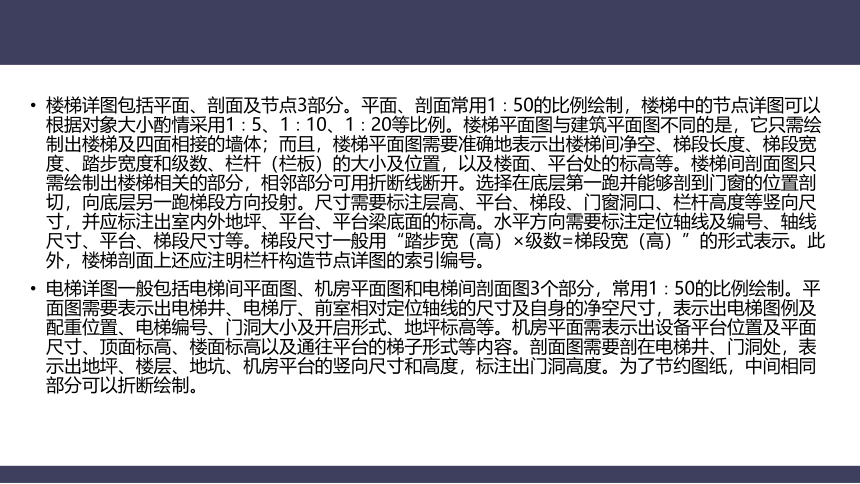

楼梯详图包括平面、剖面及节点3部分。平面、剖面常用1∶50的比例绘制，楼梯中的节点详图可以根据对象大小酌情采用1∶5、1∶10、1∶20等比例。楼梯平面图与建筑平面图不同的是，它只需绘制出楼梯及四面相接的墙体；而且，楼梯平面图需要准确地表示出楼梯间净空、梯段长度、梯段宽度、踏步宽度和级数、栏杆（栏板）的大小及位置，以及楼面、平台处的标高等。楼梯间剖面图只需绘制出楼梯相关的部分，相邻部分可用折断线断开。选择在底层第一跑并能够剖到门窗的位置剖切，向底层另一跑梯段方向投射。尺寸需要标注层高、平台、梯段、门窗洞口、栏杆高度等竖向尺寸，并应标注出室内外地坪、平台、平台梁底面的标高。水平方向需要标注定位轴线及编号、轴线尺寸、平台、梯段尺寸等。梯段尺寸一般用“踏步宽（高）×级数=梯段宽（高）”的形式表示。此外，楼梯剖面上还应注明栏杆构造节点详图的索引编号。
电梯详图一般包括电梯间平面图、机房平面图和电梯间剖面图3个部分，常用1∶50的比例绘制。平面图需要表示出电梯井、电梯厅、前室相对定位轴线的尺寸及自身的净空尺寸，表示出电梯图例及配重位置、电梯编号、门洞大小及开启形式、地坪标高等。机房平面需表示出设备平台位置及平面尺寸、顶面标高、楼面标高以及通往平台的梯子形式等内容。剖面图需要剖在电梯井、门洞处，表示出地坪、楼层、地坑、机房平台的竖向尺寸和高度，标注出门洞高度。为了节约图纸，中间相同部分可以折断绘制。

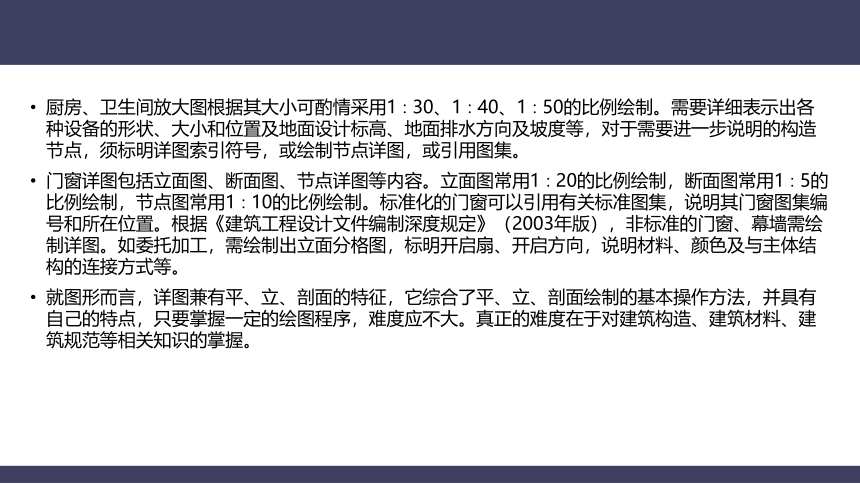

厨房、卫生间放大图根据其大小可酌情采用1∶30、1∶40、1∶50的比例绘制。需要详细表示出各种设备的形状、大小和位置及地面设计标高、地面排水方向及坡度等，对于需要进一步说明的构造节点，须标明详图索引符号，或绘制节点详图，或引用图集。
门窗详图包括立面图、断面图、节点详图等内容。立面图常用1∶20的比例绘制，断面图常用1∶5的比例绘制，节点图常用1∶10的比例绘制。标准化的门窗可以引用有关标准图集，说明其门窗图集编号和所在位置。根据《建筑工程设计文件编制深度规定》（2003年版），非标准的门窗、幕墙需绘制详图。如委托加工，需绘制出立面分格图，标明开启扇、开启方向，说明材料、颜色及与主体结构的连接方式等。
就图形而言，详图兼有平、立、剖面的特征，它综合了平、立、剖面绘制的基本操作方法，并具有自己的特点，只要掌握一定的绘图程序，难度应不大。真正的难度在于对建筑构造、建筑材料、建筑规范等相关知识的掌握。

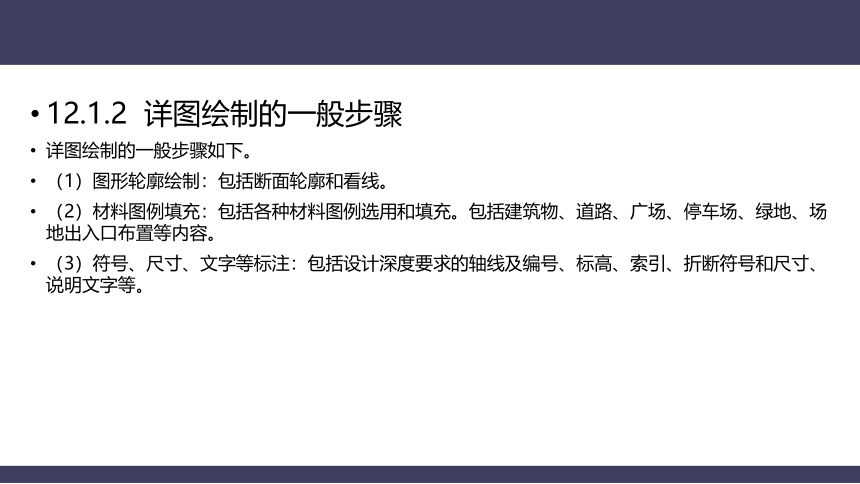

12.1.2 详图绘制的一般步骤
详图绘制的一般步骤如下。
（1）图形轮廓绘制：包括断面轮廓和看线。
（2）材料图例填充：包括各种材料图例选用和填充。包括建筑物、道路、广场、停车场、绿地、场地出入口布置等内容。
（3）符号、尺寸、文字等标注：包括设计深度要求的轴线及编号、标高、索引、折断符号和尺寸、说明文字等。

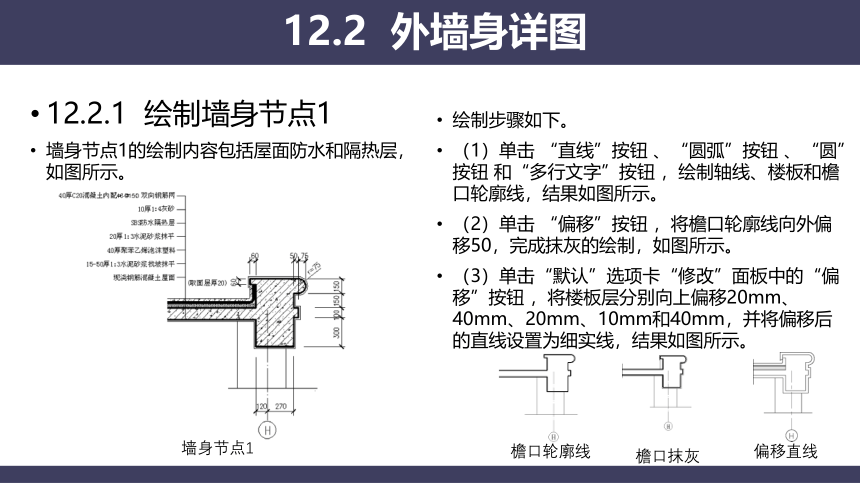

12.2.1 绘制墙身节点1
墙身节点1的绘制内容包括屋面防水和隔热层，如图所示。
12.2 外墙身详图
墙身节点1
绘制步骤如下。
（1）单击 “直线”按钮 、“圆弧”按钮 、“圆”按钮 和“多行文字”按钮 ，绘制轴线、楼板和檐口轮廓线，结果如图所示。
（2）单击 “偏移”按钮 ，将檐口轮廓线向外偏移50，完成抹灰的绘制，如图所示。
（3）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将楼板层分别向上偏移20mm、40mm、20mm、10mm和40mm，并将偏移后的直线设置为细实线，结果如图所示。
檐口轮廓线
檐口抹灰
偏移直线

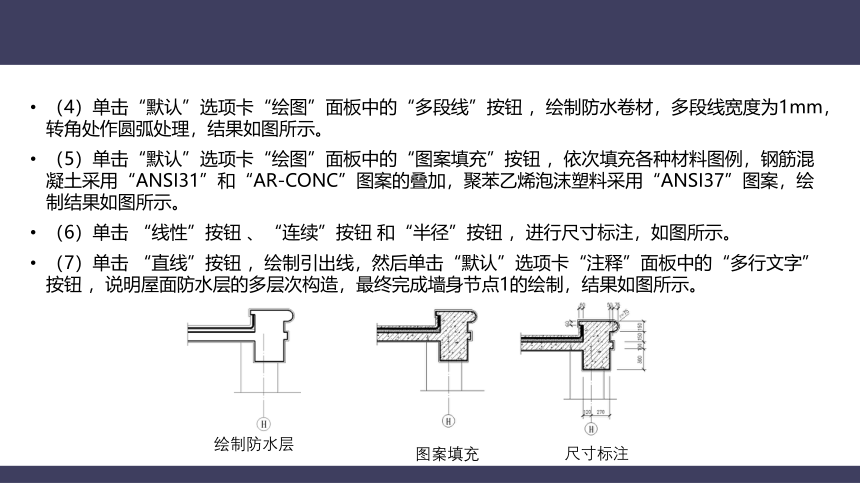

（4）单击“默认”选项卡“绘图”面板中的“多段线”按钮 ，绘制防水卷材，多段线宽度为1mm，转角处作圆弧处理，结果如图所示。
（5）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，依次填充各种材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，聚苯乙烯泡沫塑料采用“ANSI37”图案，绘制结果如图所示。
（6）单击 “线性”按钮 、“连续”按钮 和“半径”按钮 ，进行尺寸标注，如图所示。
（7）单击 “直线”按钮 ，绘制引出线，然后单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，说明屋面防水层的多层次构造，最终完成墙身节点1的绘制，结果如图所示。
绘制防水层
图案填充
尺寸标注

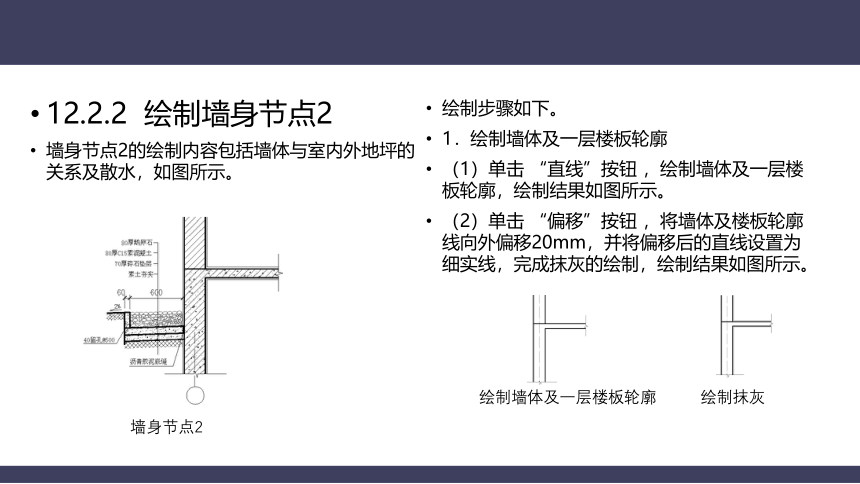

12.2.2 绘制墙身节点2
墙身节点2的绘制内容包括墙体与室内外地坪的关系及散水，如图所示。
墙身节点2
绘制步骤如下。
1．绘制墙体及一层楼板轮廓
（1）单击 “直线”按钮 ，绘制墙体及一层楼板轮廓，绘制结果如图所示。
（2）单击 “偏移”按钮 ，将墙体及楼板轮廓线向外偏移20mm，并将偏移后的直线设置为细实线，完成抹灰的绘制，绘制结果如图所示。
绘制墙体及一层楼板轮廓
绘制抹灰
2．绘制散水
（1）单击 “偏移”按钮 ，将墙线左侧的轮廓线依次向左偏移，将一层楼板下侧轮廓线依次向下偏移，然后单击 “移动”按钮 ，将向下偏移的直线向左移动，结果如图所示。
（2）单击 “旋转”按钮 ，将移动后的直线以最下端直线的左端点为基点进行旋转，旋转角度为2°，结果如图所示。
（3）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪图中多余的直线，结果如图所示。
偏移和移动直线
旋转直线
修剪直线
3．图案填充
单击 “图案填充”按钮 ，依次填充各种材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，砖墙采用“ANSI31”图案，素土采用“ANSI37”图案，素混凝土采用“AR-CONC”图案。单击 “椭圆”按钮 和“修改”面板中的“复制”按钮 ，绘制鹅卵石图案，如图所示。
4．尺寸标注
单击 “线性”按钮 、“直线”按钮 和“多行文字”按钮 ，进行尺寸标注，标注结果如图所示。
5．文字说明
单击 “直线”按钮 ，绘制引出线。然后单击 “多行文字”按钮 ，说明散水的多层次构造，最终完成墙身节点2的绘制，绘制结果如图所示。
图案填充
尺寸标注
12.2.3 绘制墙身节点3
墙身节点3的绘制内容包括地下室地坪和墙体防潮层，如图所示。
墙身节点3
绘制步骤如下。
1．绘制地下室墙体及底部
（1）单击 “直线”按钮 ，绘制地下室墙体及底部轮廓，绘制结果所示。
（2）单击 “偏移”按钮 ，将轮廓线向外偏移20mm，并将偏移后的直线设置为细实线，完成抹灰的绘制，如图所示。
绘制地下室墙体及底部
绘制抹灰
2．绘制防潮层
（1）单击 “偏移”按钮 ，将墙线左侧的抹灰线依次向左偏移，将底部的抹灰线依次向下偏移。
（2）单击 “修剪”按钮 ，修剪偏移后的直线。
（3）单击 “圆角”按钮 ，将直角处倒圆角，并修改线段的宽度，结果如图所示。
（4）单击 “直线”按钮 ，绘制防腐木条，如图所示。
3．绘制防水卷材
单击 “多段线”按钮 ，绘制防水卷材，绘制结果如图所示。
4．填充图案
单击 “图案填充”按钮 ，依次填充各种材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，砖墙采用“ANSI31”图案，素土采用“ANSI37”图案，素混凝土采用“AR-CONC”图案，绘制结果如图所示。
5．尺寸标注
单击 “线性”按钮 、“绘图”面板中的“直线”按钮 和“多行文字”按钮 ，进行尺寸标注和标高标注，标注结果如图所示。
6．文字说明
单击 “直线”按钮 ，绘制引出线。然后单击 “多行文字”按钮 ，说明散水的多层次构造，最终完成墙身节点3的绘制，如图所示。
偏移直线并修改
绘制防腐木条
绘制防水卷材
图案填充
尺寸标注
12.3.1 绘制装饰柱详图1
先绘制剖面，再绘制抹灰和外围轮廓线，然后进行图案填充，最后标注尺寸和文字注释，如图所示。
1．绘制装饰柱①剖面
（1）单击 “直线”按钮 、绘制轴线及装饰柱剖面。
（2）单击 “圆”按钮 和“多行文字”按钮 ，标注轴线编号，绘制结果如图所示。
2．绘制抹灰和外围轮廓线
（1）单击 “偏移”按钮 ，将剖面线依次向外侧偏移。
（2）单击 “延伸”按钮 和“修剪”按钮 ，修改偏移后的直线，并将修改后的直线设置为细实线，绘制结果如图所示。
12.3 装饰柱详图
装饰柱详图1
绘制装饰柱①剖面
绘制抹灰和外围轮廓线
3．图案填充
单击 “图案填充”按钮 ，填充材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，混凝土采用“ANSI31”图案，填充结果如图所示。
4．标注尺寸
单击 “线性”按钮 ，进行尺寸标注，完成装饰柱①的绘制，标注结果如图所示。
尺寸标注
图案填充
12.3.2 绘制装饰柱详图2
先绘制剖面，再绘制抹灰和外围轮廓线，然后进行图案填充，最后标注尺寸和文字注释，如图所示。
装饰柱详图2
绘制步骤如下。
1．绘制装饰柱②剖面
（1）单击 “直线”按钮 ，绘制轴线及装饰柱剖面。
（2）单击 “圆”按钮 和“多行文字”按钮 ，标注轴线编号，绘制结果如图所示。
2．绘制抹灰和外围轮廓线
（1）单击 “偏移”按钮 ，将剖面线依次向外侧偏移。
（2）单击 “延伸”按钮 和“修剪”按钮 ，修改偏移后的直线，并将修改后的直线设置为细实线，绘制结果如图所示。
3．填充图案
单击 “图案填充”按钮 ，填充材料图例，填充结果如图所示。
4．标注尺寸
单击 “线性”按钮 ，进行尺寸标注，完成装饰柱②的绘制，结果如图所示。
绘制装饰柱②剖面
绘制抹灰和外围轮廓线
图案填充
尺寸标注
12.3.3 绘制装饰柱详图3
先绘制剖面，再绘制抹灰和外围轮廓线，然后进行图案填充，最后标注尺寸和文字注释，如图所示。
装饰柱详图3
绘制步骤如下。
1．绘制装饰柱③剖面
单击 “直线”按钮 ，绘制轴线及装饰柱剖面，绘制结果如图所示。
2．绘制抹灰和外围轮廓线
单击 “偏移”按钮 、“延伸”按钮 和“修剪”按钮 ，绘制抹灰和外围轮廓线，绘制结果如图所示。
绘制装饰柱③剖面
绘制抹灰和外围轮廓线
3．填充图案
单击 “图案填充”按钮 ，填充材料图例，填充结果如图所示。
4．标注尺寸
单击 “线性”按钮 ，进行尺寸标注，完成装饰柱③的绘制，标注结果如图所示。
图案填充
尺寸标注
其他的一些详图，如栏杆详图、建筑构造节点大样图，绘制方法和技巧（光盘\动画演示\第12章\栏杆详图.avi、建筑节点详图.avi）与上面两个实例一样，这里不再赘述。
12.4 其他详图
构造节点大样图
栏杆详图
12.5.1 绘制宿舍楼墙身节点2
1．目的要求
本实例绘制图所示的宿舍楼墙身节点2，要求读者通过练习进一步熟悉和掌握建筑详图的绘制方法。通过本实例，可以帮助读者学会完成整个建筑详图绘制的全过程。
2．操作提示
（1）绘制墙体及一层楼板轮廓。
（2）绘制散水。
（3）图案填充。
（4）尺寸标注和文字说明。
12.5 操作与实践
墙身节点2
12.5.2 绘制宿舍楼墙身节点3
1．目的要求
本实例绘制图所示的宿舍楼墙身节点3，要求读者通过练习进一步熟悉和掌握建筑详图的绘制方法。通过本实例，可以帮助读者学会完成整个建筑详图绘制的全过程。
2．操作提示
（1）绘制墙体及一层楼板轮廓。
（2）绘制散水。
（3）图案填充。
（4）尺寸标注和文字说明。
