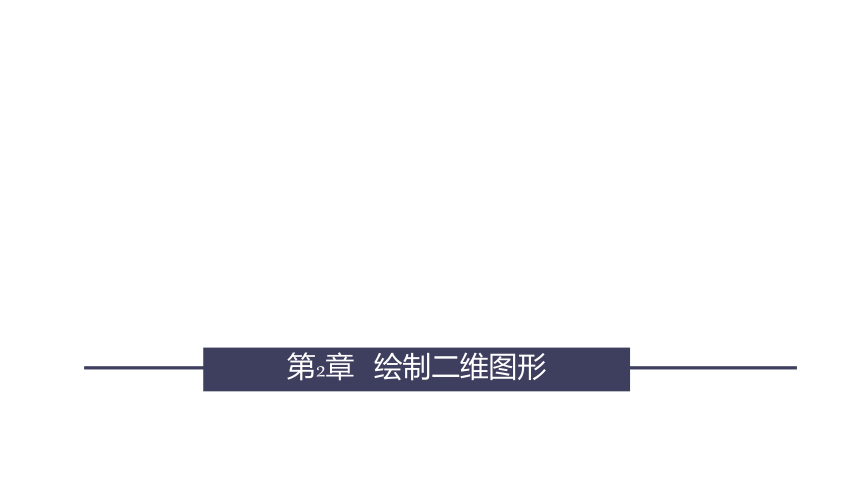

第2章 绘制二维图形

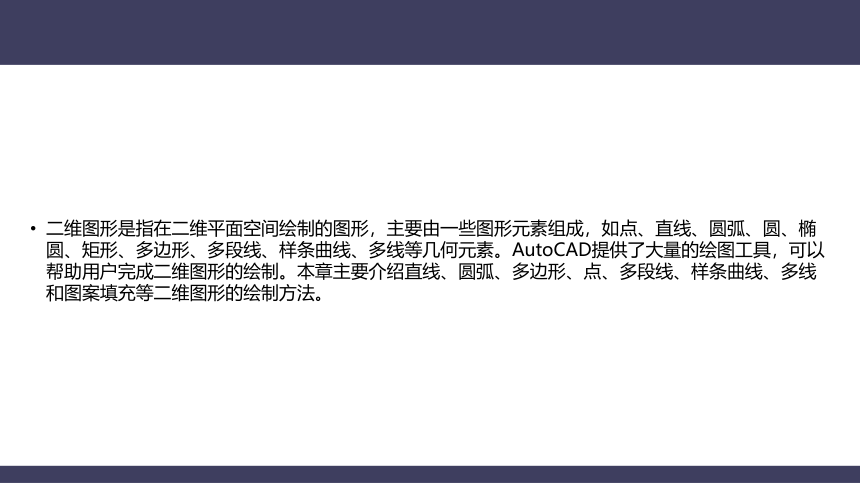

二维图形是指在二维平面空间绘制的图形，主要由一些图形元素组成，如点、直线、圆弧、圆、椭圆、矩形、多边形、多段线、样条曲线、多线等几何元素。AutoCAD提供了大量的绘图工具，可以帮助用户完成二维图形的绘制。本章主要介绍直线、圆弧、多边形、点、多段线、样条曲线、多线和图案填充等二维图形的绘制方法。

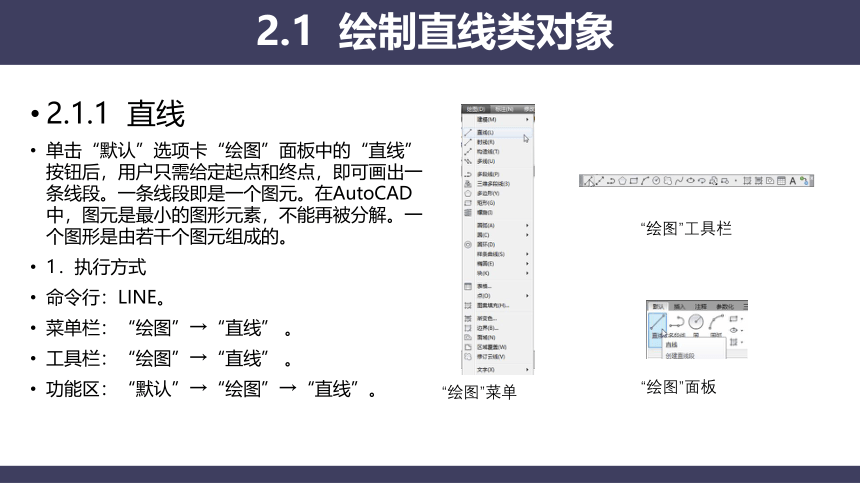

2.1.1 直线
单击“默认”选项卡“绘图”面板中的“直线”按钮后，用户只需给定起点和终点，即可画出一条线段。一条线段即是一个图元。在AutoCAD中，图元是最小的图形元素，不能再被分解。一个图形是由若干个图元组成的。
1．执行方式
命令行：LINE。
菜单栏：“绘图”→“直线” 。
工具栏：“绘图”→“直线” 。
功能区：“默认”→“绘图”→“直线”。
2.1 绘制直线类对象
“绘图”菜单
“绘图”面板
“绘图”工具栏

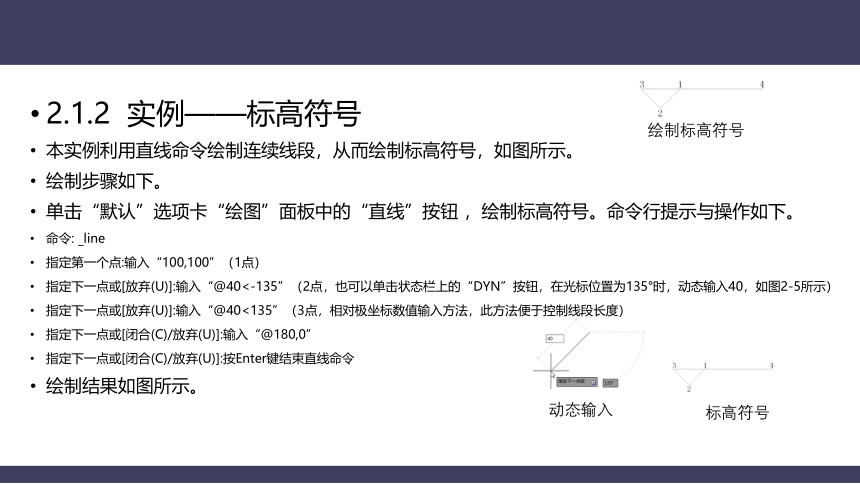

2.1.2 实例——标高符号
本实例利用直线命令绘制连续线段，从而绘制标高符号，如图所示。
绘制步骤如下。
单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制标高符号。命令行提示与操作如下。
命令: _line
指定第一个点:输入“100,100”（1点）
指定下一点或[放弃(U)]:输入“@40<-135”（2点，也可以单击状态栏上的“DYN”按钮，在光标位置为135°时，动态输入40，如图2-5所示）
指定下一点或[放弃(U)]:输入“@40<135”（3点，相对极坐标数值输入方法，此方法便于控制线段长度）
指定下一点或[闭合(C)/放弃(U)]:输入“@180,0”
指定下一点或[闭合(C)/放弃(U)]:按Enter键结束直线命令
绘制结果如图所示。
绘制标高符号
动态输入
标高符号

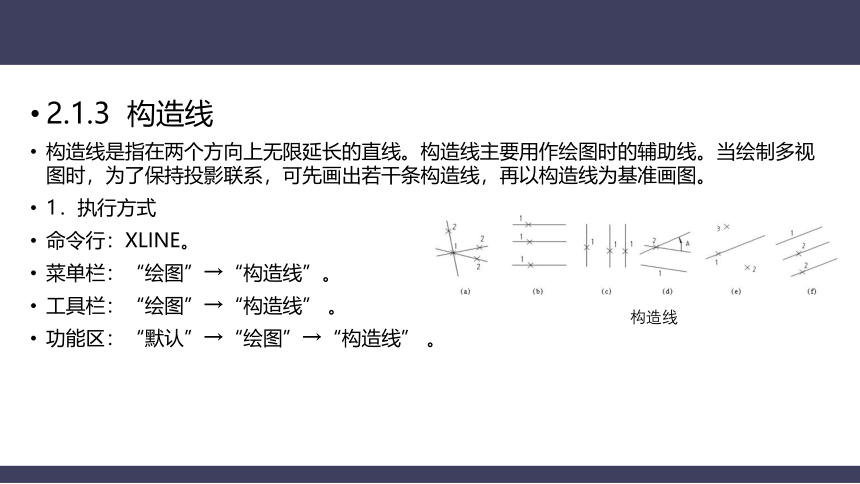

2.1.3 构造线
构造线是指在两个方向上无限延长的直线。构造线主要用作绘图时的辅助线。当绘制多视图时，为了保持投影联系，可先画出若干条构造线，再以构造线为基准画图。
1．执行方式
命令行：XLINE。
菜单栏：“绘图”→“构造线”。
工具栏：“绘图”→“构造线” 。
功能区：“默认”→“绘图”→“构造线” 。
构造线

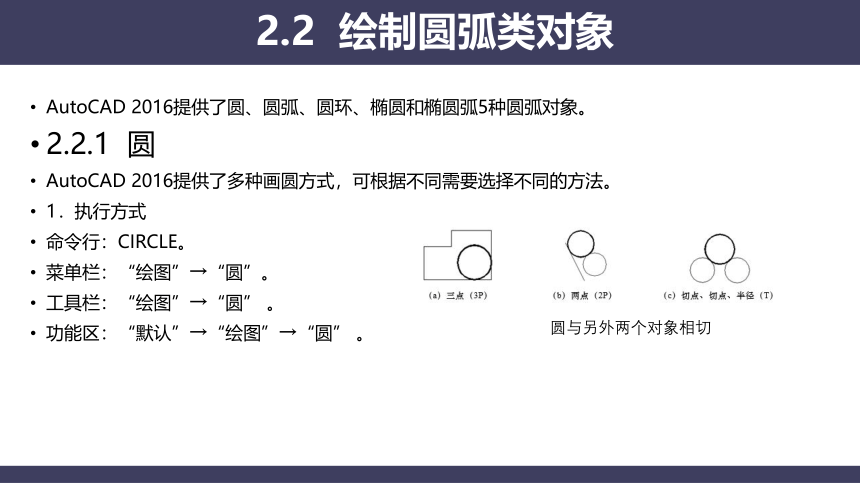

AutoCAD 2016提供了圆、圆弧、圆环、椭圆和椭圆弧5种圆弧对象。
2.2.1 圆
AutoCAD 2016提供了多种画圆方式，可根据不同需要选择不同的方法。
1．执行方式
命令行：CIRCLE。
菜单栏：“绘图”→“圆”。
工具栏：“绘图”→“圆” 。
功能区：“默认”→“绘图”→“圆” 。
2.2 绘制圆弧类对象
圆与另外两个对象相切
相切对象可以是直线、圆、圆弧、椭圆等，这种绘制圆的方式在圆弧连接中经常使用。
（1）圆与圆相切的3种情况分析。绘制一个圆与另外两个圆相切，切圆取决于切点的位置和切圆半径的大小。图所示是一个圆与另外两个圆相切的3种情况，图（a）为外切时切点的选择情况；图（b）为与一个圆内切而与另一个圆外切时切点的选择情况；图（c）为内切时切点的选择情况。假定3种情况下的条件相同，后两种情况对切圆半径的大小有限制，半径太小时不能出现内切情况。
（2）绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮 ，显示出绘制圆的6种方法。其中，“相切、相切、相切”选择3个相切对象以绘制圆。
相切类型
2.2.2 实例——连环圆
本实例利用“圆”命令绘制相切圆，从而绘制出连环圆，如图2-10所示。
绘制步骤如下
（1）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制A圆。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制B圆。
（3）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制C圆。
（4）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制D圆。
（5）选择菜单栏中的“绘图”→“圆”→“相切、相切、相切”命令，绘制E圆。
（6）单击“快速访问”工具栏中的“保存”按钮 ，在打开的“图形另存为”对话框中输入文件名保存即可。
绘制连环圆
绘制A圆
动态菜单
绘制C圆
连环圆
2.2.3 圆弧
AutoCAD 2016提供了多种画圆弧的方法，可根据不同的情况选择不同的方式。
1．执行方式
命令行：ARC（A）。
菜单栏：“绘图”→“圆弧”。
工具栏：“绘图”→“圆弧” 。
功能区：“默认”→“绘图”→“圆弧” 。
11种绘制圆弧的方法
2.2.4 实例——梅花
本实例利用“圆弧”命令绘制梅花，如图所示。
绘制步骤如下
（1）绘制第一段圆弧
（2）绘制第二段圆弧
（3）绘制第三段圆弧
（4）绘制第四段圆弧
（5）绘制第五段圆弧
绘制梅花
P1～P2
P2～P3
P3～P4
P4～P5
圆弧组成的梅花图案
2.2.5 圆环
可以通过指定圆环的内、外直径绘制圆环，也可以绘制填充圆。图所示的车轮即是用圆环绘制的。
1．执行方式
命令行：DONUT。
菜单栏：“绘图”→“圆环”。
功能区：“默认”→“绘图”→“圆环” 。
绘制圆环
2.2.6 椭圆与椭圆弧
椭圆也是一种典型的封闭曲线图形，圆在某种意义上可以看成是椭圆的特例。椭圆在工程图形中的应用不多，只在某些特殊造型，如室内设计单元中的浴盆、桌子等造型或机械造型中的杆状结构的截面形状等图形中才会出现。
1．执行方式
命令行：ELLIPSE。
菜单栏：“绘图”→“椭圆”或“绘图”→“椭圆”→“圆弧”。
工具栏：“绘图”→“椭圆” 或“绘图”→“椭圆弧” 。
功能区：“默认”→“绘图”→“轴，端点” 。
椭圆
旋转
椭圆弧
2.2.7 实例——洗脸盆
本实例主要介绍椭圆和椭圆弧绘制方法的具体应用。首先利用前面学到的知识绘制水龙头和旋钮，然后利用椭圆和椭圆弧绘制洗脸盆内沿和外沿，如图所示。
绘制步骤如下
（1）绘制水龙头图形
（2）绘制两个水龙头旋钮
（3）绘制洗脸盆外沿
（4）绘制洗脸盆部分内沿
（5）绘制洗脸盆内沿其他部分
绘制洗脸盆
绘制水龙头
绘制旋钮
绘制洗脸盆外沿
绘制洗脸盆部分内沿
洗脸盆图形
