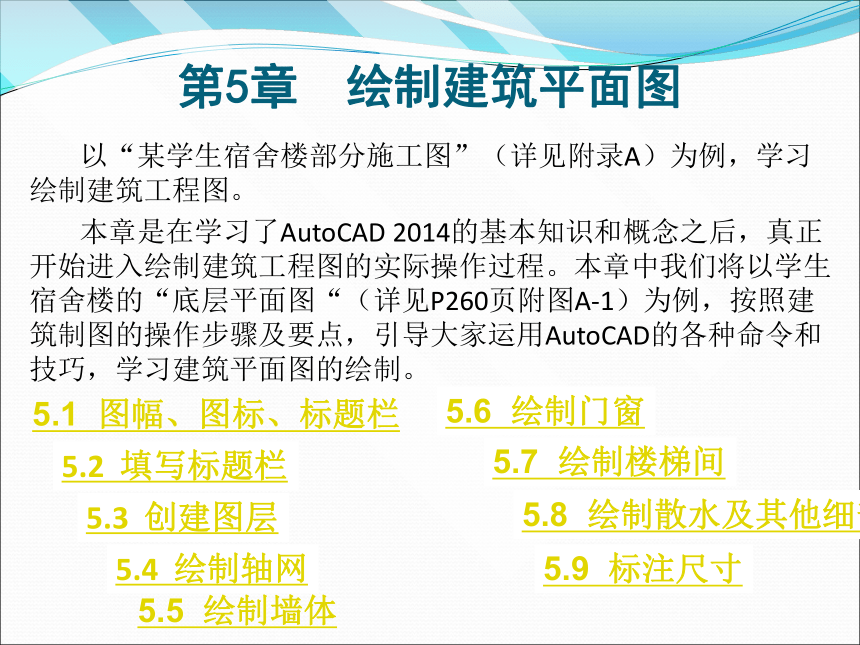

第5章 绘制建筑平面图
以“某学生宿舍楼部分施工图”（详见附录A）为例，学习绘制建筑工程图。
本章是在学习了AutoCAD 2014的基本知识和概念之后，真正开始进入绘制建筑工程图的实际操作过程。本章中我们将以学生宿舍楼的“底层平面图“（详见P260页附图A-1）为例，按照建筑制图的操作步骤及要点，引导大家运用AutoCAD的各种命令和技巧，学习建筑平面图的绘制。
5.1 图幅、图标、标题栏
5.2 填写标题栏
5.3 创建图层
5.4 绘制轴网
5.5 绘制墙体
5.6 绘制门窗
5.7 绘制楼梯间
5.8 绘制散水及其他细部
5.9 标注尺寸

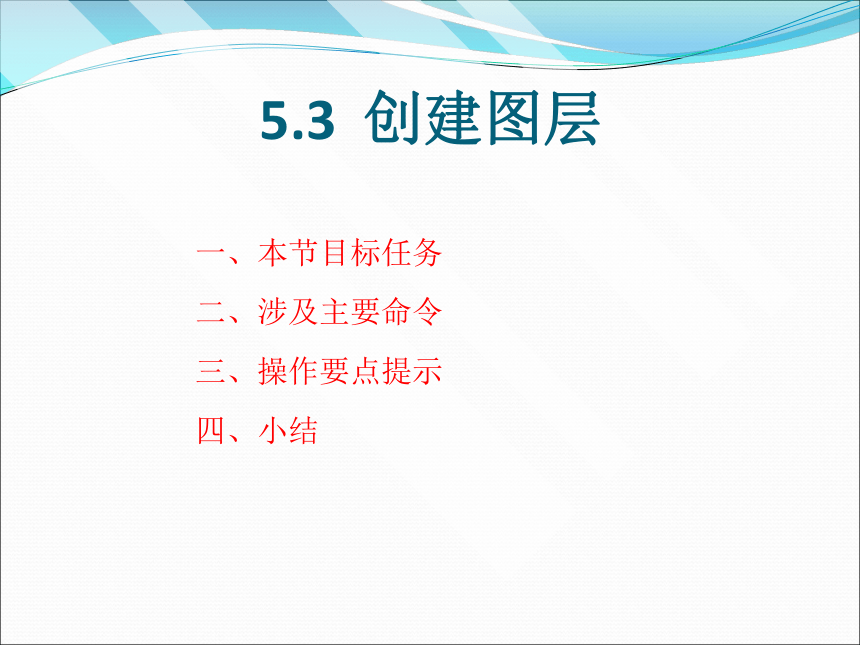

5.3 创建图层
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结

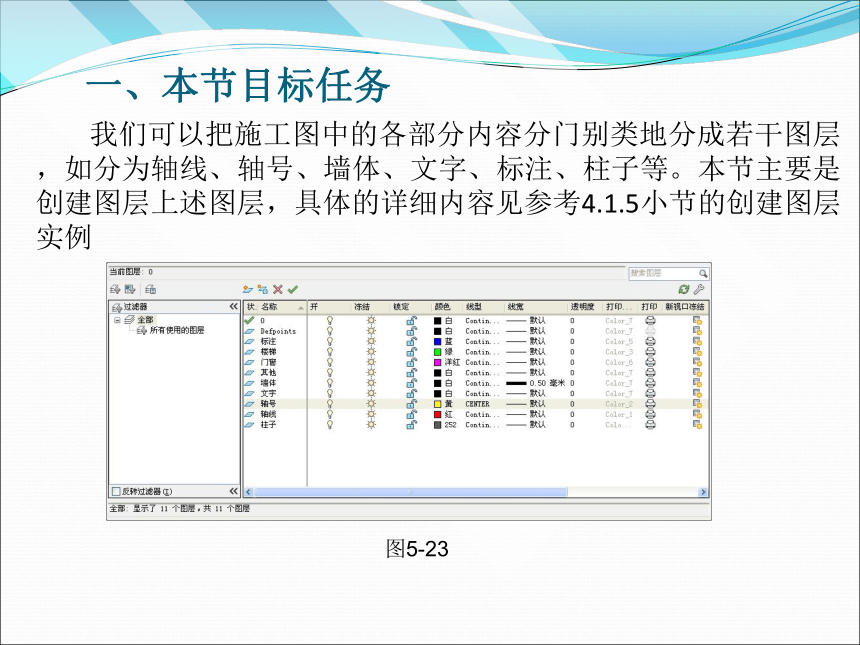

一、本节目标任务
我们可以把施工图中的各部分内容分门别类地分成若干图层，如分为轴线、轴号、墙体、文字、标注、柱子等。本节主要是创建图层上述图层，具体的详细内容见参考4.1.5小节的创建图层实例
图5-23

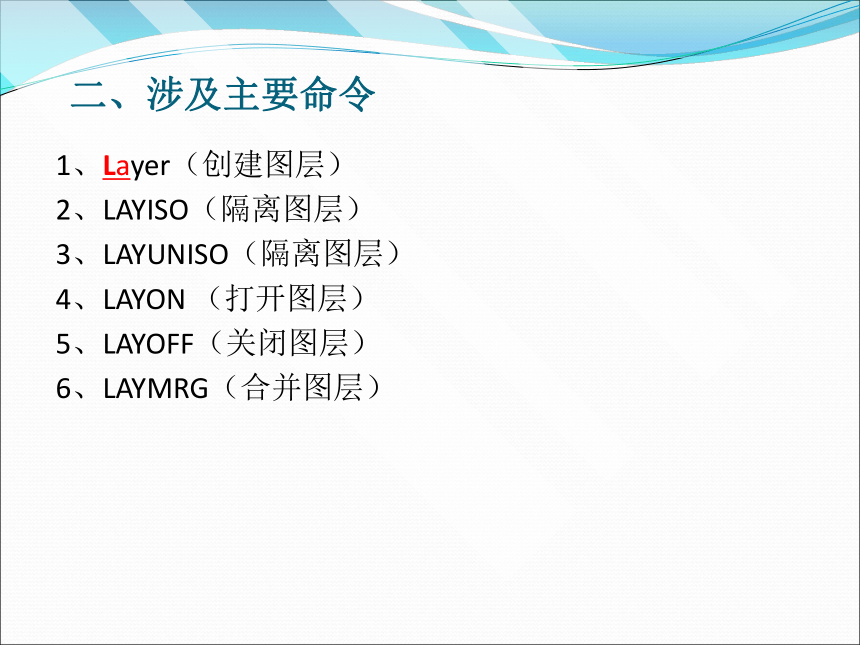

二、涉及主要命令
1、Layer（创建图层）
2、LAYISO（隔离图层）
3、LAYUNISO（隔离图层）
4、LAYON （打开图层）
5、LAYOFF（关闭图层）
6、LAYMRG（合并图层）

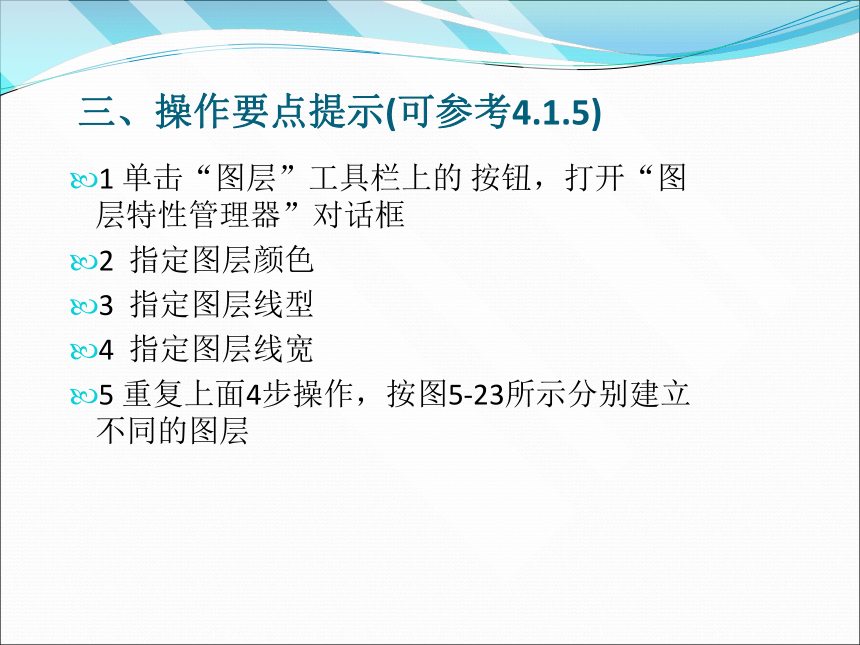

三、操作要点提示(可参考4.1.5)
1 单击“图层”工具栏上的 按钮，打开“图层特性管理器”对话框
2 指定图层颜色
3 指定图层线型
4 指定图层线宽
5 重复上面4步操作，按图5-23所示分别建立不同的图层
四、小结
通过建立图层，我们可以将图样内容分为若干组，将每一组作为一层。在绘制过程中，我们可以随时打开或关闭某一层。被关闭的图层将不显示在屏幕上，以提高目标捕捉的效率，减少错误操作的可能性。
5.4 绘制轴网
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务
参看附图A-1底层平面图。水平定位轴线有4根，它们这间的距离为5100mm、1800mm、5100mm。垂直定位轴线有8条，轴间距均为3600mm。下面分别绘制水平定位轴线及垂直定位轴线
图5-30
二、涉及主要命令
1、Line（绘制直线）
2、Ltscale（线性比例因子）
3、Offset（偏移复制）
4、Circle（绘制圆）
5、Dtext（单行文本输入）
6、Ddedit（文本编辑）
7、Arrayclassic（阵列）
8、Copy（拷贝）
三、操作要点提示
1 绘制水平定位轴线
2 绘制垂直定位轴线
3 绘制轴圈并标注轴线编号
（1 ）绘制一个轴线的直线段、轴圈并标注编号
（ 2 ）绘制一个轴圈的编号
（ 3 ）绘制全部轴圈并标注编号
四、小结
在绘制完成一个轴圈及其编号后，其他的轴圈编号不必一一绘制，我们可以通过端点及圆的四分点的捕捉，将已绘出的轴圈进行多重拷贝 ，最后执行DDEdit命令，把轴圈 编号修正过来。
在绘制墙线以前，我们可以在图层管理器中新建一个墙线所在的图层，这样便于我们管理图形文件。
