(共12张PPT)

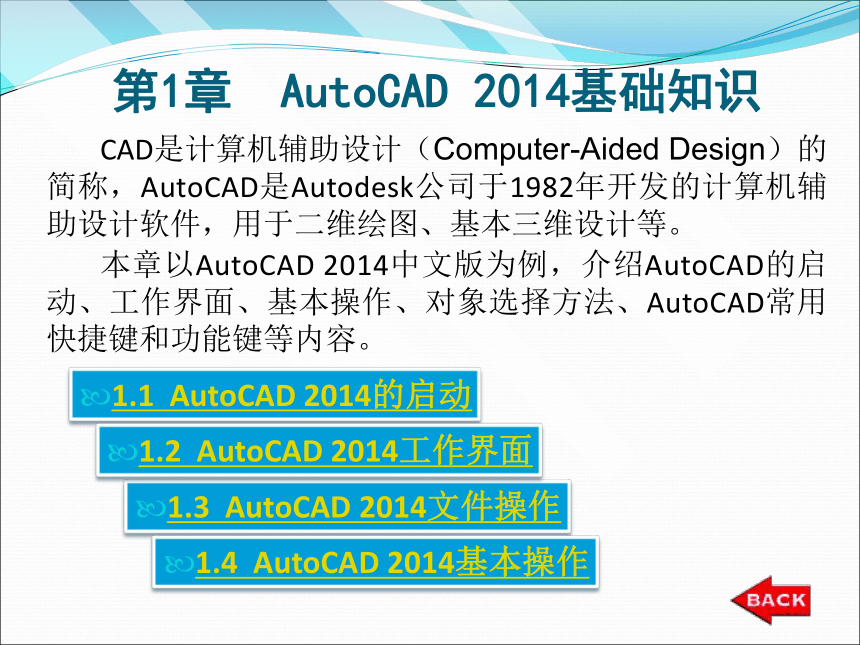

第1章 AutoCAD 2014基础知识
CAD是计算机辅助设计（Computer-Aided Design）的简称，AutoCAD是Autodesk公司于1982年开发的计算机辅助设计软件，用于二维绘图、基本三维设计等。
本章以AutoCAD 2014中文版为例，介绍AutoCAD的启动、工作界面、基本操作、对象选择方法、AutoCAD常用快捷键和功能键等内容。
1.1 AutoCAD 2014的启动
1.3 AutoCAD 2014文件操作
1.2 AutoCAD 2014工作界面
1.4 AutoCAD 2014基本操作

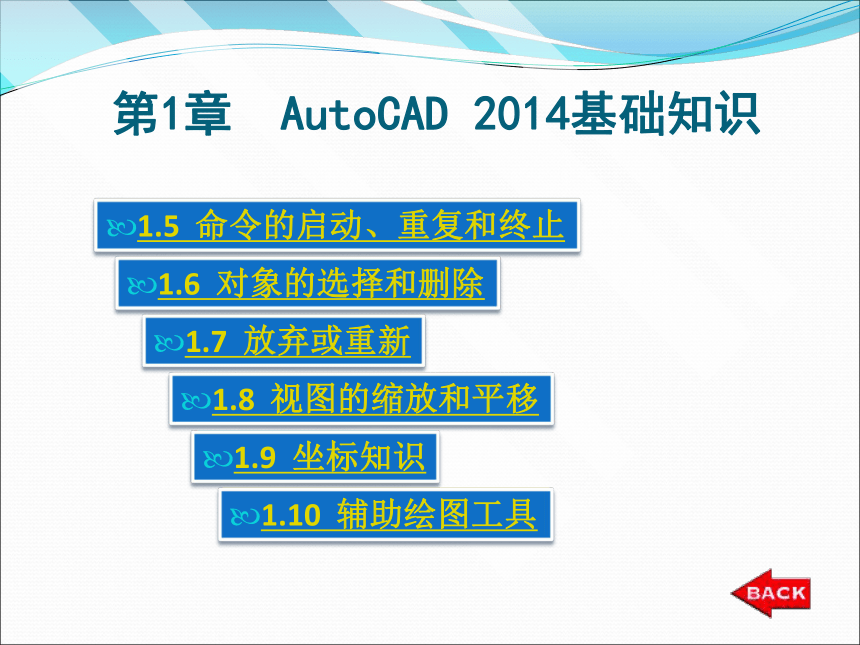

第1章 AutoCAD 2014基础知识
1.5 命令的启动、重复和终止
1.6 对象的选择和删除
1.7 放弃或重新
1.8 视图的缩放和平移
1.9 坐标知识
1.10 辅助绘图工具
1.10 辅助绘图工具
1.10.1 设置绘图界限
1.10.2 捕捉和栅格
1.10.3 正交
1.10.4 对象捕捉
1.10.5 自动追踪（极轴追踪和对象捕捉追踪）
1.10.1 设置绘图界限
绘图界限就是表明用户的工作区域和图纸的边界。设置绘图界限的目的是为了避免用户所绘制的图形超出某个范围。
AutoCAD 2014有以下两种方法可以设置绘图界限。
① 执行下拉菜单命令：“格多”/“图形界限”。
② 命令行：输入limits，然后按回车键或空格键。
在执行Limits命令后，命令行出现如下提示。
重新设置模型空间界限：
指定左下角点或 [开(ON)/关(OFF)] <0.0000，0.0000>：//设置图形界限左下角的位置，默认值为（0，0），用户可以接受其默认值或输入新值
指定右上角点 <420.0000，297.0000>：//用户可以接受其默认值或输入一个新坐标以确定绘图的右上角位置

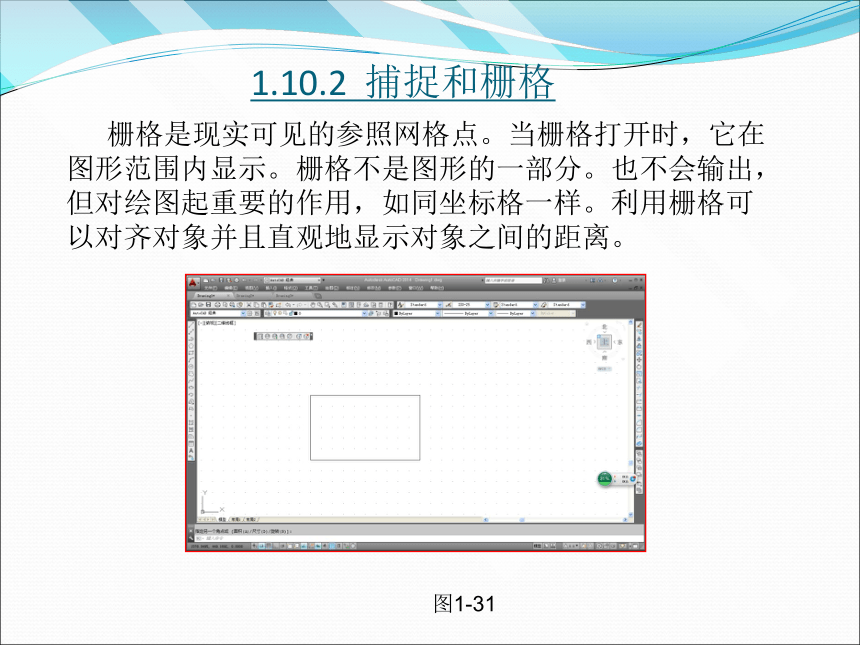

1.10.2 捕捉和栅格
栅格是现实可见的参照网格点。当栅格打开时，它在图形范围内显示。栅格不是图形的一部分。也不会输出，但对绘图起重要的作用，如同坐标格一样。利用栅格可以对齐对象并且直观地显示对象之间的距离。
图1-31

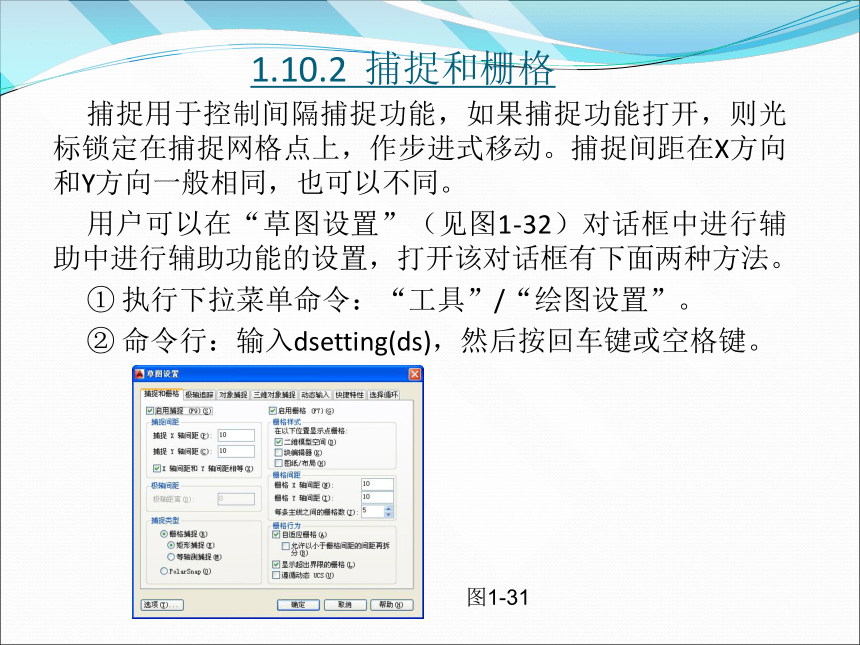

1.10.2 捕捉和栅格
捕捉用于控制间隔捕捉功能，如果捕捉功能打开，则光标锁定在捕捉网格点上，作步进式移动。捕捉间距在X方向和Y方向一般相同，也可以不同。
用户可以在“草图设置”（见图1-32）对话框中进行辅助中进行辅助功能的设置，打开该对话框有下面两种方法。
① 执行下拉菜单命令：“工具”/“绘图设置”。
② 命令行：输入dsetting(ds)，然后按回车键或空格键。
图1-31
1.10.3 正交
用鼠标画水平和垂直直线时，会发现真正画直并不容易。光凭肉眼去观察和掌握，实在费劲，稍一偏差，水平线不平，垂直线不垂直。为了解决这问题，AuotCAD提供了一个“正交”按钮。
打开和关闭正交功能的方法主要有下面两种。
① 键盘方式：直接按F8键，可以激活正交模式。
图1-33 状态栏“正交”模式
② 鼠标方式：单击状态栏中的“正交模式”按钮 ，状态栏中的“正交模式”按钮处于加亮状态，如图1-33所示，再次按F8键将关闭正交模式，此时状态栏“正交模式”按钮处于灰色状态。
图1-33
1.10.4 对象捕捉
对象捕捉是一个十分有用的工具。利用它，十字光标可以被强制性地准确定位在已存在的实体的特定点或特定位置上，形象地说，对于屏幕上两条直线的一个交点，若要以这个交点为起点再画直线，就要求能准确地把光标定位在这个交点上，这仅靠肉眼是很难做到的，若利用对象捕捉功能，只需要把交点置于选择框内，甚至选择框的附近，便可准确地定在交点上，从而保证了绘图的精确度。
AutoCAD所提供对象捕捉是种特殊点的输入方法，该操作不能单独进行，只有在执行某个命令需要指定点时才能调用。
2．对象捕捉的操作方法
（1）对象捕捉的的常用操作方法
① 键盘方式：按F3键。
② 鼠标方式：单击状态栏上的“对象捕捉”按钮。
③ 工具栏方式：在AutoCAD工具栏上的空白处单击鼠标右键，在弹出的快捷菜单中选择“对象捕捉”即可。如图1-35所示，直接在上面单击相应按钮即可。
图1-35
④ 快捷菜单方式：在图形窗口中，执行Shift+单击鼠标右键操作（按住Shift键不放并单击鼠标右键），弹出图1-35所示的工具栏，移动鼠标到指定命令后单击，就可激活捕捉相应对象的功能。
1.10.5 自动追踪（极轴追踪和对象捕捉追踪）
图1-31
AutoCAD提供的自动追踪功能可以使用户在特定的角度和位置绘制图形。打开自动追踪功能，执行时，屏幕上会显示临时辅助线，用以帮助用户在指定的角度和位置上精确地绘制图形，自动追踪包括下面两种。
1．极轴追踪
2．对象捕捉追踪
1. 极轴追踪
在绘图过程中，利用极轴追踪模式可以在给定的极角方向上出现临时辅线。
极轴追踪的有关设置在“草图设置”对话框中“极轴追踪”选项卡中完成，用F10键可以在打开和关闭极轴追踪之间切换。例如，要画一个边长为60的正三角形，设置60°的追踪角，当出现60°追踪线时（见图1-36），直接输入长度。
图1-36
2. 对象捕捉追踪
图1-37
对象捕捉追踪与对象捕捉功能相关，启用对象捕捉追踪功能之前必须先启动对象捕捉功能。利用对象捕捉追踪可产生对象捕捉点的辅助线。如图1-37所示，要求在矩形中间绘制一个圆，可以对象捕捉追踪找到两条中线的交点即为圆的心，避免了做两条辅助线再找交点的麻烦。
