第4章 图层和块 1
学习目标

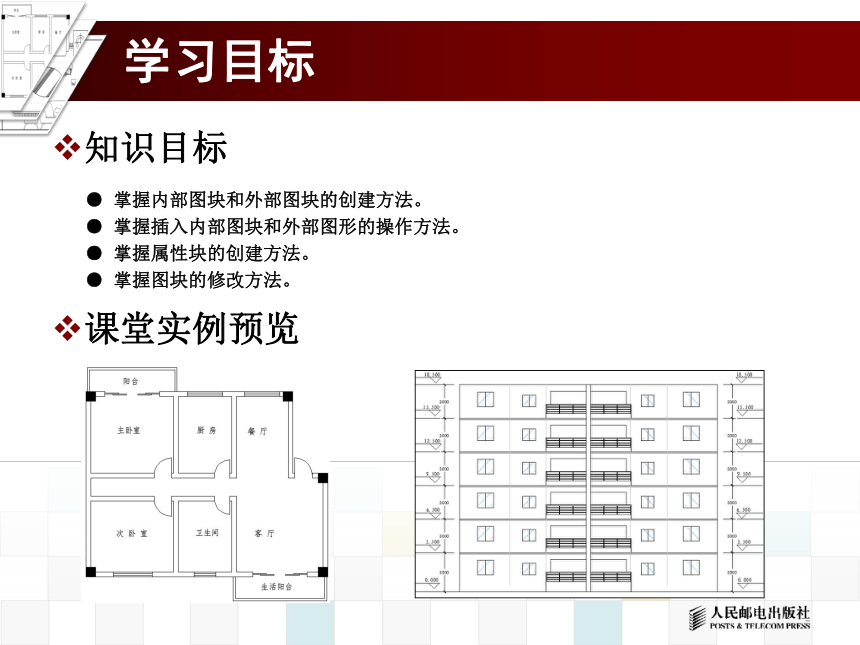

知识目标
● 掌握内部图块和外部图块的创建方法。
● 掌握插入内部图块和外部图形的操作方法。
● 掌握属性块的创建方法。
● 掌握图块的修改方法。
课堂实例预览
主要内容

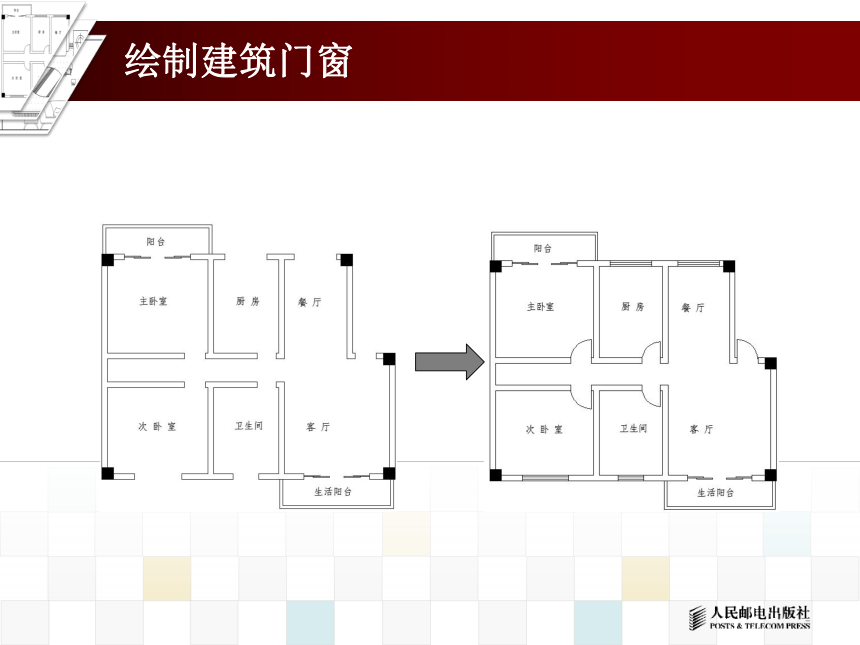

绘制建筑门窗
1
绘制建筑标高
2
修改沙发图形
3
实训——绘制卧室平面图
4
绘制建筑门窗

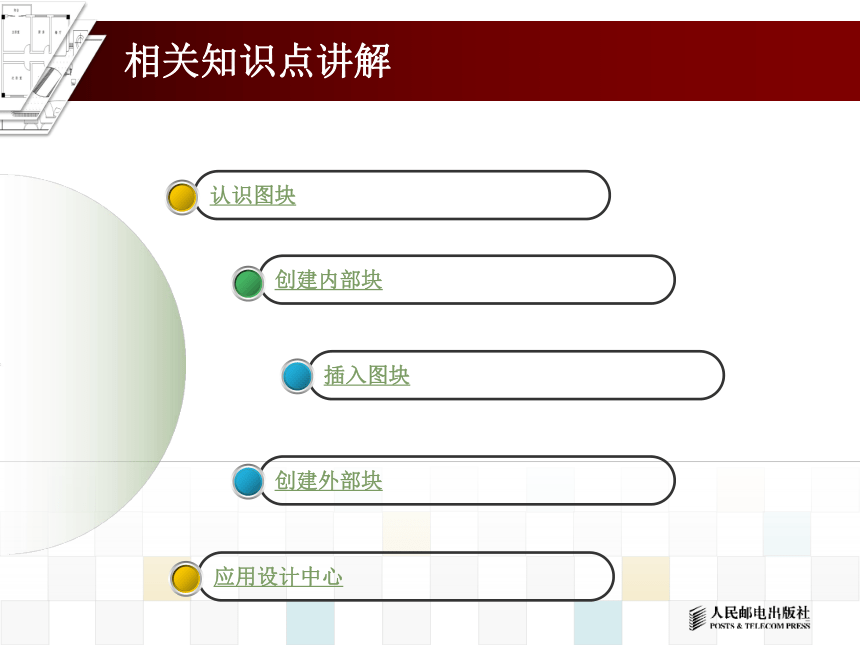

相关知识点讲解
插入图块
创建内部块
认识图块
创建外部块
应用设计中心
认识图块

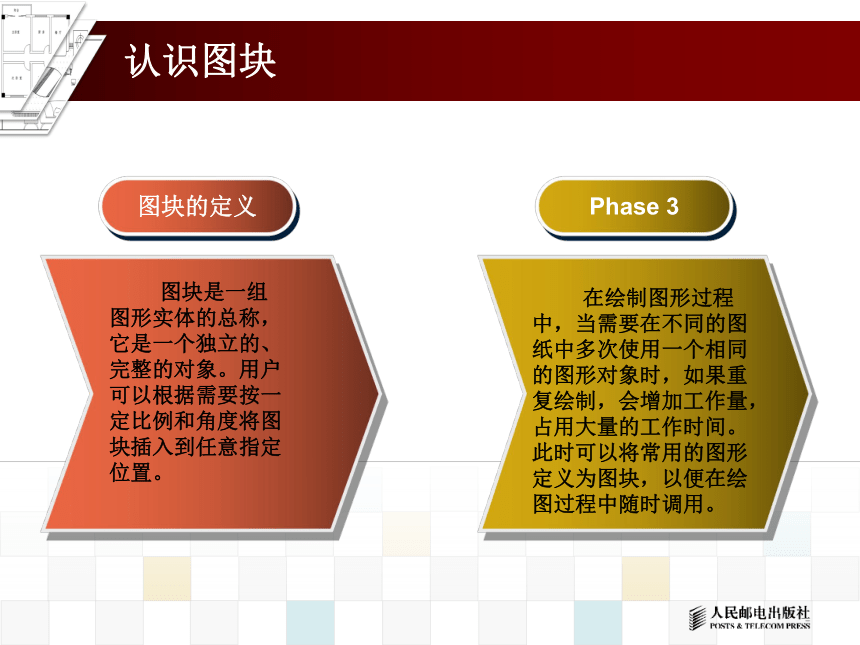

图块的定义
Phase 3
图块是一组图形实体的总称，它是一个独立的、完整的对象。用户可以根据需要按一定比例和角度将图块插入到任意指定位置。
在绘制图形过程中，当需要在不同的图纸中多次使用一个相同的图形对象时，如果重复绘制，会增加工作量，占用大量的工作时间。此时可以将常用的图形定义为图块，以便在绘图过程中随时调用。
创建内部块

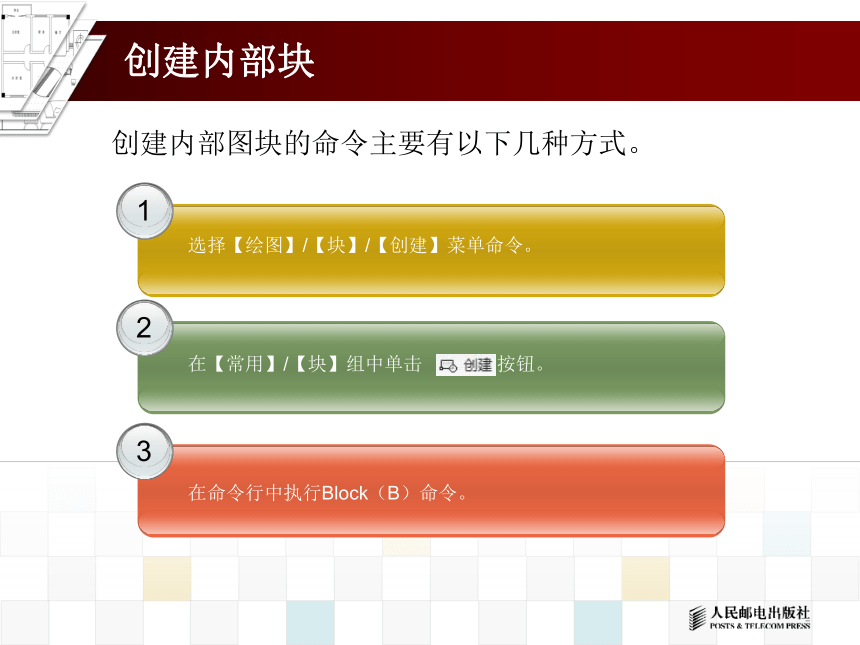

创建内部图块的命令主要有以下几种方式。
1
2
3
选择【绘图】/【块】/【创建】菜单命令。
在【常用】/【块】组中单击 按钮。
在命令行中执行Block（B）命令。
创建内部块

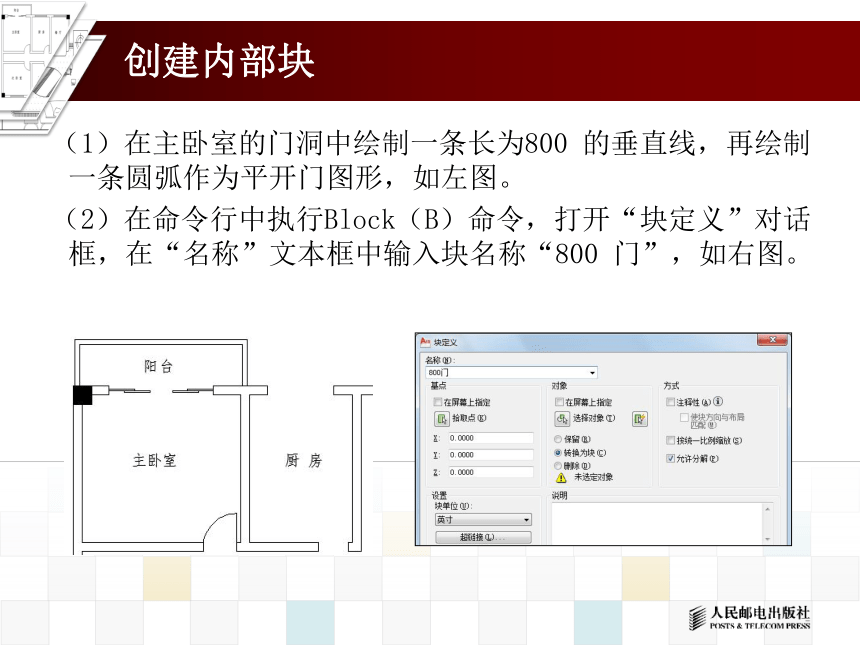

（1）在主卧室的门洞中绘制一条长为800 的垂直线，再绘制一条圆弧作为平开门图形，如左图。
（2）在命令行中执行Block（B）命令，打开“块定义”对话框，在“名称”文本框中输入块名称“800 门”，如右图。
创建内部块

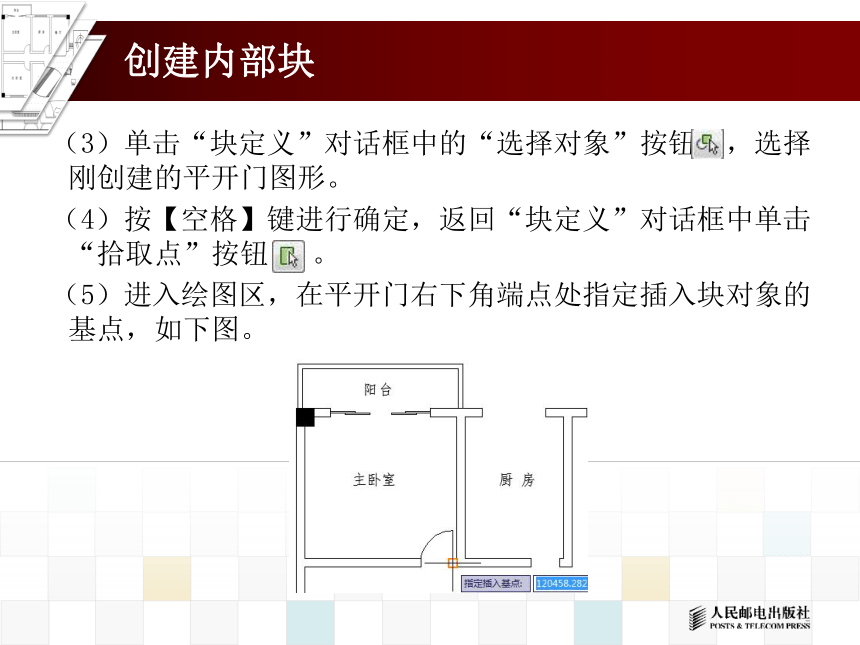

（3）单击“块定义”对话框中的“选择对象”按钮 ，选择刚创建的平开门图形。
（4）按【空格】键进行确定，返回“块定义”对话框中单击“拾取点”按钮 。
（5）进入绘图区，在平开门右下角端点处指定插入块对象的基点，如下图。
创建内部块

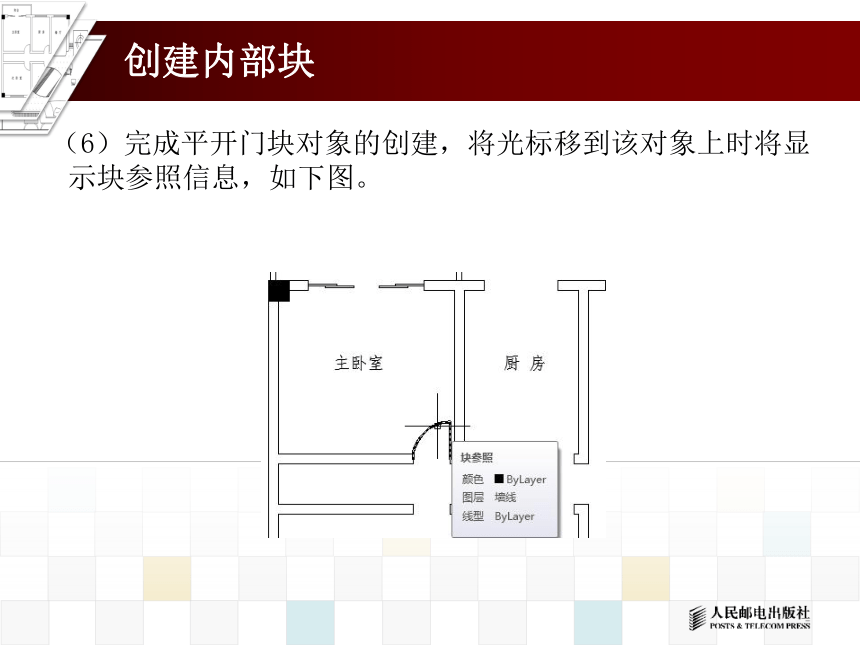

（6）完成平开门块对象的创建，将光标移到该对象上时将显示块参照信息，如下图。
插入图块
插入图块的命令主要有以下几种方式。
1
2
3
选择【插入】/【块】菜单命令。
在【常用】/【块】组中单击“插入”按钮 。
在命令行中执行Insert（I）命令。
插入图块
（1）在命令行中执行Insert（I）命令，打开“插入”对话框，在其中进行相应设置，如左图。
（2）单击按钮进入绘图区，在次卧室的门洞右方中点处指定块对象的插入点，如右图。
插入图块
（3）在命令行中执行Mirror（MI）命令，以插入的块对象的两个下方端点为镜像线的两个点，对块对象进行镜像，如左图。
（4）在命令行中执行Copy（CO）命令，将主卧室的平开门块对象复制到进户门洞中。
（5）在命令行中执行Scale（SC）命令，对进户门进行缩放，设置比例因子，如右图。
插入图块
（6）在厨房门洞中绘制一个平开门，如左图。
（7）在命令行中执行Block（B）命令，将厨房门创建名块对象。在命令行中执行Insert（I）命令，将块对象插入到卫生间门洞中。
（8）在命令行中执行Mirror（MI）命令，对插入到卫生间的平开门进行镜像，如右图。
创建外部块
（1）在命令行中执行REC命令，以厨房上方的窗洞端点为矩形角点，绘制一个矩形。
（2）在命令行中执行X命令，将矩形进行分解。
（3）在命令行中执行O命令，将矩形上方线段向下依次偏移两次，如右图。
创建外部块
（1）在命令行中执行Wblock（W）命令，打开 “写块”对话框，如左图。
（2）单击“写块”对话框的“选择对象”按钮 ，进入绘图区选择绘制的窗户图形。
（3）在“基点”栏中单击“拾取点”按钮 ，进入绘图区在窗户左上角的端点处指定插入块的基点，如右图。
创建外部块
（4）在“目标”栏中单击 按钮，打开“浏览图形文件”对话框，在其中进行相应设置，如左图。
（5）在命令行中执行Insert（I）命令，打开“插入”对话框，在其中进行相应设置，如右图。
创建外部块
（6）在餐厅上方窗户左上角端点处指定插入图形的基点，如下图。
应用设计中心
插入图块的命令主要有以下几种方式。
1
2
3
选择【工具】/【选项板】/【设计中心】菜单命令。
在命令行中执行Adcenter（ADC）命令。
按【Ctrl+2】组合键。
创建外部块
（1）在“设计中心”选项板的“文件夹列表”中选择要插入图块的文件，单击“块”选项展开块对象，如左图。
（2）在“设计中心”选项板右方的列表中双击要插入的图块，如右图。
创建外部块
（3）打开“插入”对话框中进行设置，如左图。
（4）在“设计中心”选项板右方的列表中选择相应图块，然后按住鼠标直接将其拖曳到卫生间的窗洞中，如右图。
绘制建筑标高
相关知识点讲解
插入带属性的图块
定义图块属性
认识图块属性
认识图块属性
为了增强图块的通用性，可以为图块增加一些文本信息，这些文本信息被称之为属性。图块的属性依赖于图块而存在。将带属性的图形定义为图块，在插入图块的同时，可以为其指定相应的属性值。
认识图块属性
为了增强图块的通用性，可以为图块增加一些文本信息，这些文本信息被称之为属性。图块的属性依赖于图块而存在。将带属性的图形定义为图块，在插入图块的同时，可以为其指定相应的属性值。
定义图块属性
定义图块属性的命令主要有以下两种方式。
1
2
选择【绘图】/【块】/【定义属性】菜单命令。
在命令行中执行Attdef（ATT）命令。
定义图块属性
（1）使用Line 命令在图中绘制一个标高图形，如左图。
（2）在命令行中执行Attdef（ATT）命令，打开“属性定义”对话框，在其中进行设置，如右图。
定义图块属性
（3）在标高图形上方拾取一点，指定属性文字的位置，如左图。
（4）在命令行中执行Block（B）命令，打开“块定义”对话框，在“名称”栏中输入块的名称“标高”，然后单击“选择对象”按钮 ，如右图。
定义图块属性
（5）进入绘图区中选择标高图形和属性文字。
（6）在“块定义”对话框中单击“基点”栏中的“拾取点”按钮 ，进入绘图区，在标高图形下方端点处指定插入块的基点，如左图。
（7）在打开的“编辑属性”对话框中输入标高值，如右图。
插入带属性的图块
（1）在命令行中执行Insert（I）命令，打开“插入”对话框，在其中进行设置，如左图。
（2）在图形右下方指定插入标高属性块的位置，如右图。
插入带属性的图块
（3）根据提示输入标高值，如左图。
（4）重复执行Insert（I）命令，在相应位置插入标高属性块，如右图。
插入带属性的图块
（3）根据提示输入标高值，如左图。
（4）使用同样的方法，在建筑立面图右方创建其他的标高，如右图。
修改沙发图形
相关知识点讲解
分解图块
清除图形中的图块
重命名图块
重命名图块
（1）执行以下任意一种命令，打开如下图所示的“重命名”对话框。
1
2
选择【格式】/【重命名】菜单命令。
在命令行中执行Rename命令。
重命名图块
（2）在打开的“重命名”对话框中进行设置，如下图。
清除图形中的图块
（1）选择【文件】/【图形实用程序】/【清理】菜单命令，打开如左图所示“清理”对话框。
（2）在其中进行相应设置，如右图。
分解图块
（1）在命令行中执行Explode（X）命令，选择图形中的茶几图块并确定，将其分解成多个图形对象。
（2）在命令行中执行Offest（O）命令，设置偏移距离，选择茶几图形中的圆，将其向内偏移一次，如下图。
分解图块
（3）在命令行中执行Erase（E）命令，选择茶几图形中的部分线段并确定，将其中的部分线段删除，如下图。
（4）在命令行中执行Trim（TR）命令，以茶几图形中的小圆为修剪边界，对其外的线段进行修剪。
实训——绘制卧室平面图
实训目标
本实训的目标是绘制卧室平面图，需要掌握图块创建、插入和编辑的方法，本实训前后的对比效果如下图所示。
实训——绘制卧室平面图
专业背景
卧室设计在色彩上应强调宁静和温馨的色调，以利于营造良好的休息气氛。一般以蓝色调系列、粉色和米色调系列居多。另外，可以运用色彩对人产生的不同心理来进行装饰设计，通过色彩配置来营造舒适的卧室环境。例如，白色可以产生明快、洁净、纯真的感觉；黄色可以产生活泼、柔和、尊贵的感觉；绿色可以产生健康、宁静、清新的感觉；蓝色可以产生深沉、广阔的感觉；紫色可以产生高贵、壮丽、神秘的感觉。
实训——绘制卧室平面图
操作思路
②插入衣柜图形
①创建并旋转床图块
③修改衣柜图形
习题
（1）打开“家具立面.dwg”图形文件，如下图所示，然后执行Wblock（W）命令，将其中的沙发和吊灯图形定义为名为的外部图块。
习题
（2）打开“沙发背景.dwg”素材图形文件。然后执行Insert（I）命令，将课后练习（1）中创建的沙发和吊灯图块插入到立面图中，完成效果如下图所示。
