项目十
脚手架与垂直
运输机械
《建筑施工技术》

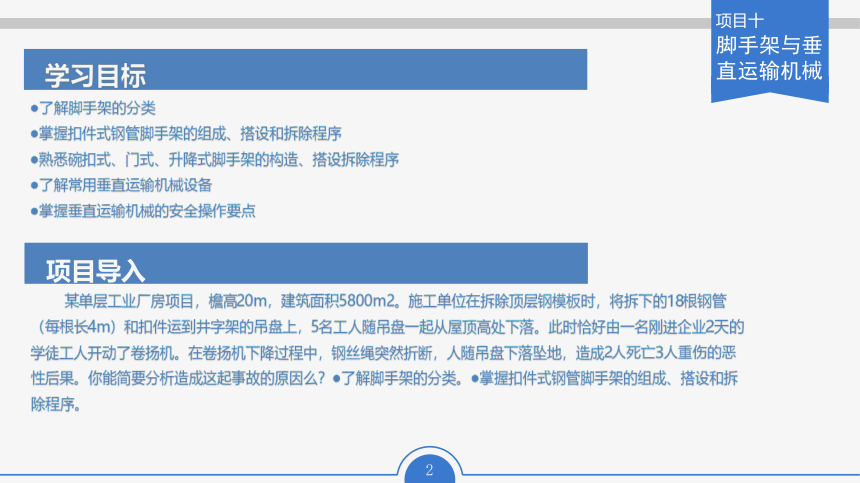

学习目标
●了解脚手架的分类
●掌握扣件式钢管脚手架的组成、搭设和拆除程序
●熟悉碗扣式、门式、升降式脚手架的构造、搭设拆除程序
●了解常用垂直运输机械设备
●掌握垂直运输机械的安全操作要点
项目十
脚手架与垂直运输机械
项目导入
某单层工业厂房项目，檐高20m，建筑面积5800m2。施工单位在拆除顶层钢模板时，将拆下的18根钢管（每根长4m）和扣件运到井字架的吊盘上，5名工人随吊盘一起从屋顶高处下落。此时恰好由一名刚进企业2天的学徒工人开动了卷扬机。在卷扬机下降过程中，钢丝绳突然折断，人随吊盘下落坠地，造成2人死亡3人重伤的恶性后果。你能简要分析造成这起事故的原因么？●了解脚手架的分类。●掌握扣件式钢管脚手架的组成、搭设和拆除程序。
任务一 脚手架
任务二 垂直运输机械
任务一 脚手架
《建筑施工技术》
任务一 脚手架

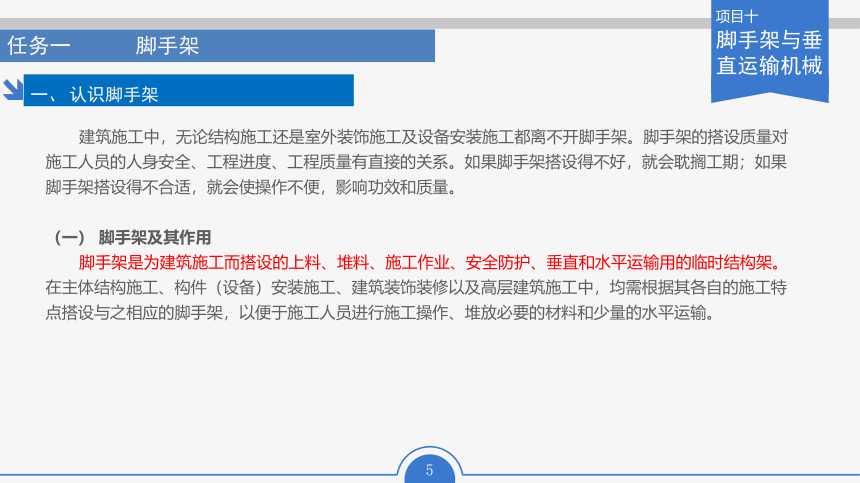

建筑施工中，无论结构施工还是室外装饰施工及设备安装施工都离不开脚手架。脚手架的搭设质量对施工人员的人身安全、工程进度、工程质量有直接的关系。如果脚手架搭设得不好，就会耽搁工期；如果脚手架搭设得不合适，就会使操作不便，影响功效和质量。
（一） 脚手架及其作用
脚手架是为建筑施工而搭设的上料、堆料、施工作业、安全防护、垂直和水平运输用的临时结构架。在主体结构施工、构件（设备）安装施工、建筑装饰装修以及高层建筑施工中，均需根据其各自的施工特点搭设与之相应的脚手架，以便于施工人员进行施工操作、堆放必要的材料和少量的水平运输。
项目十
脚手架与垂直运输机械
一、 认识脚手架
任务一 脚手架
（二） 脚手架的分类
脚手架可根据与施工对象的位置关系支承特点、结构形式以及使用的材料等划分为多种类型。

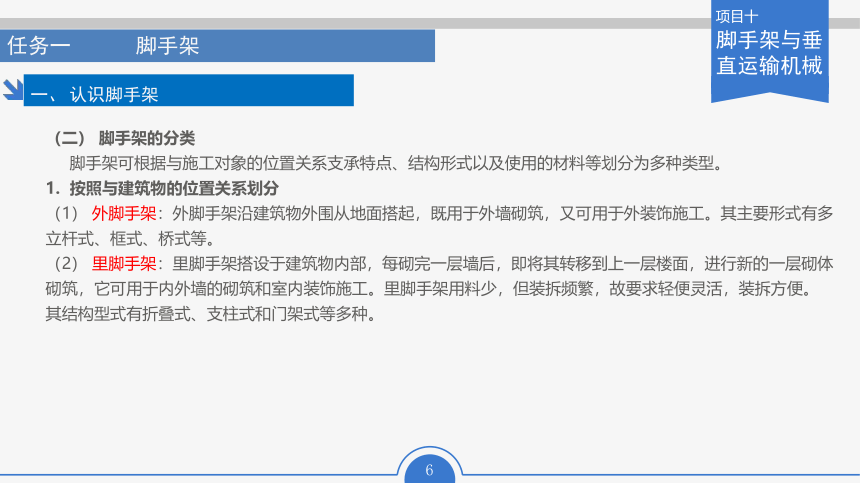

按照与建筑物的位置关系划分
（1） 外脚手架：外脚手架沿建筑物外围从地面搭起，既用于外墙砌筑，又可用于外装饰施工。其主要形式有多立杆式、框式、桥式等。
（2） 里脚手架：里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。里脚手架用料少，但装拆频繁，故要求轻便灵活，装拆方便。其结构型式有折叠式、支柱式和门架式等多种。
项目十
脚手架与垂直运输机械
一、 认识脚手架
任务一 脚手架

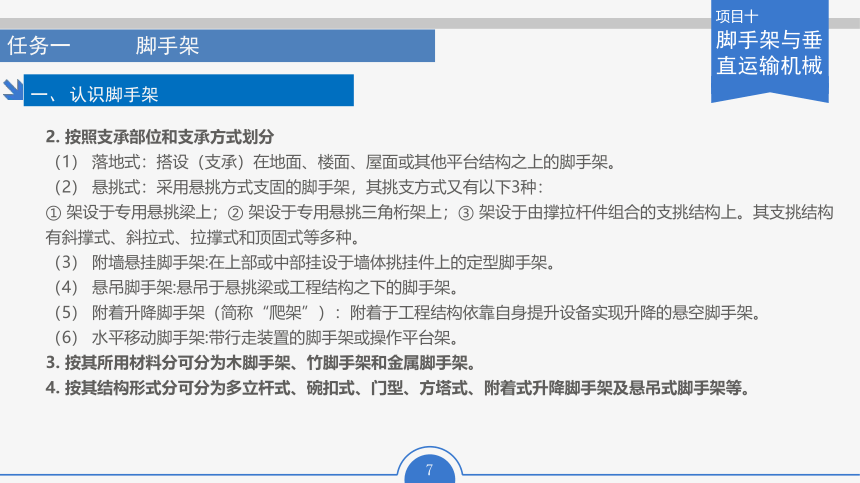

2. 按照支承部位和支承方式划分
（1） 落地式：搭设（支承）在地面、楼面、屋面或其他平台结构之上的脚手架。
（2） 悬挑式：采用悬挑方式支固的脚手架，其挑支方式又有以下3种：
① 架设于专用悬挑梁上；② 架设于专用悬挑三角桁架上；③ 架设于由撑拉杆件组合的支挑结构上。其支挑结构有斜撑式、斜拉式、拉撑式和顶固式等多种。
（3） 附墙悬挂脚手架:在上部或中部挂设于墙体挑挂件上的定型脚手架。
（4） 悬吊脚手架:悬吊于悬挑梁或工程结构之下的脚手架。
（5） 附着升降脚手架（简称“爬架”）：附着于工程结构依靠自身提升设备实现升降的悬空脚手架。
（6） 水平移动脚手架:带行走装置的脚手架或操作平台架。
3. 按其所用材料分可分为木脚手架、竹脚手架和金属脚手架。
4. 按其结构形式分可分为多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。
项目十
脚手架与垂直运输机械
一、 认识脚手架
任务一 脚手架
（一） 扣件式脚手架的构造要求

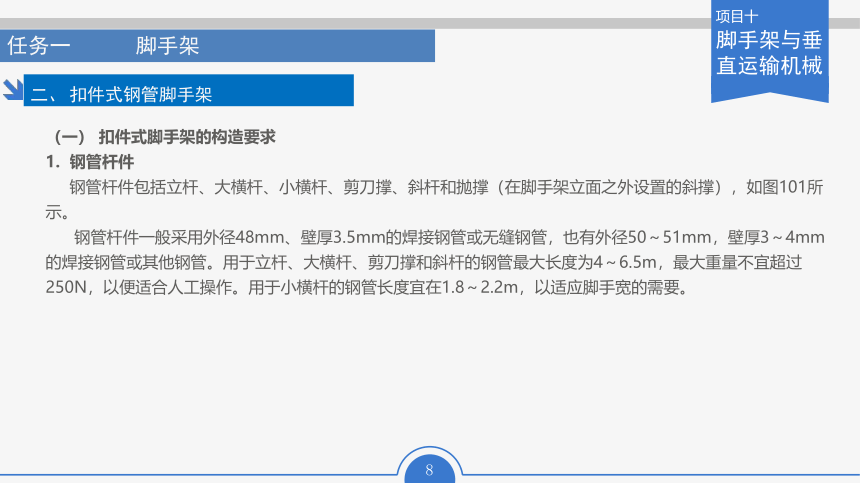

钢管杆件
钢管杆件包括立杆、大横杆、小横杆、剪刀撑、斜杆和抛撑（在脚手架立面之外设置的斜撑），如图101所示。
钢管杆件一般采用外径48mm、壁厚3.5mm的焊接钢管或无缝钢管，也有外径50～51mm，壁厚3～4mm的焊接钢管或其他钢管。用于立杆、大横杆、剪刀撑和斜杆的钢管最大长度为4～6.5m，最大重量不宜超过250N，以便适合人工操作。用于小横杆的钢管长度宜在1.8～2.2m，以适应脚手宽的需要。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
2. 扣件

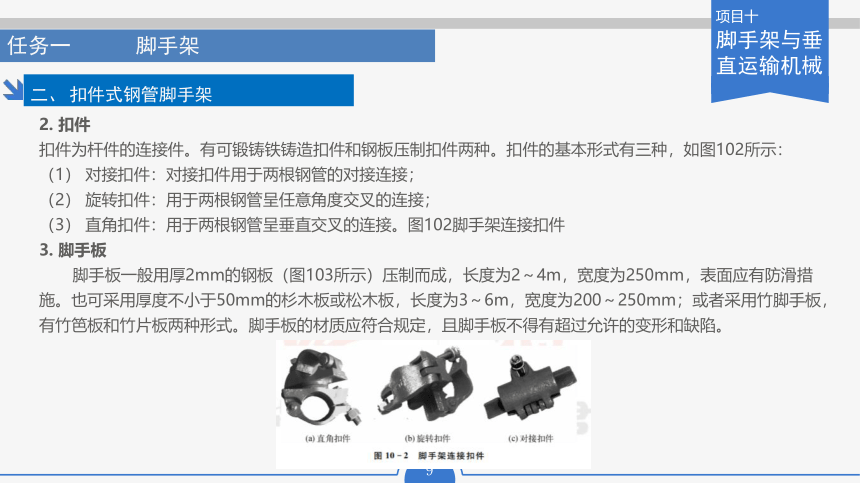

扣件为杆件的连接件。有可锻铸铁铸造扣件和钢板压制扣件两种。扣件的基本形式有三种，如图102所示：
（1） 对接扣件：对接扣件用于两根钢管的对接连接；
（2） 旋转扣件：用于两根钢管呈任意角度交叉的连接；
（3） 直角扣件：用于两根钢管呈垂直交叉的连接。图102脚手架连接扣件
3. 脚手板
脚手板一般用厚2mm的钢板（图103所示）压制而成，长度为2～4m，宽度为250mm，表面应有防滑措施。也可采用厚度不小于50mm的杉木板或松木板，长度为3～6m，宽度为200～250mm；或者采用竹脚手板，有竹笆板和竹片板两种形式。脚手板的材质应符合规定，且脚手板不得有超过允许的变形和缺陷。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架

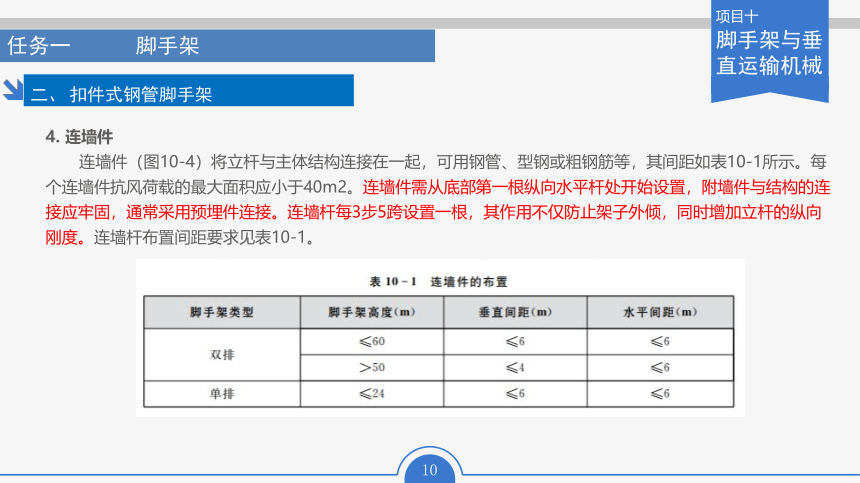

4. 连墙件
连墙件（图10-4）将立杆与主体结构连接在一起，可用钢管、型钢或粗钢筋等，其间距如表10-1所示。每个连墙件抗风荷载的最大面积应小于40m2。连墙件需从底部第一根纵向水平杆处开始设置，附墙件与结构的连接应牢固，通常采用预埋件连接。连墙杆每3步5跨设置一根，其作用不仅防止架子外倾，同时增加立杆的纵向刚度。连墙杆布置间距要求见表10-1。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
（二） 扣件式钢管脚手架的搭设要求
（1） 扣件式钢管脚手架搭设范围内的地基要夯实找平，做好排水处理,防止积水浸泡地基。

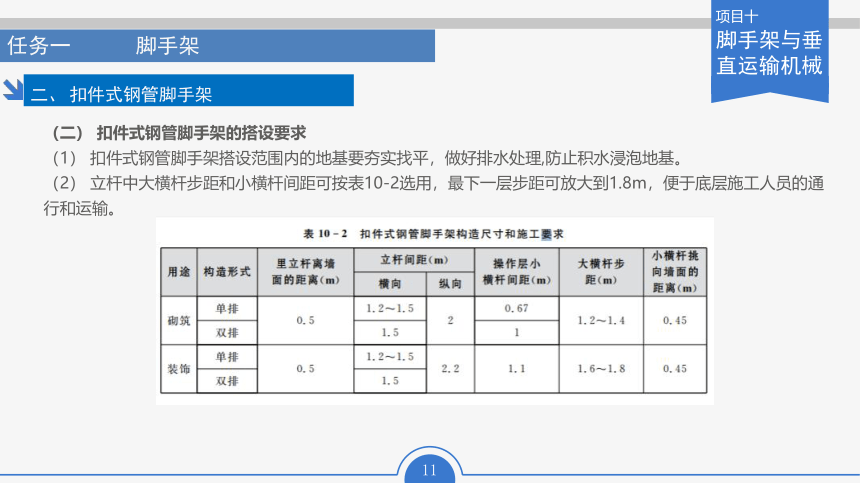

（2） 立杆中大横杆步距和小横杆间距可按表10-2选用，最下一层步距可放大到1.8m，便于底层施工人员的通行和运输。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架

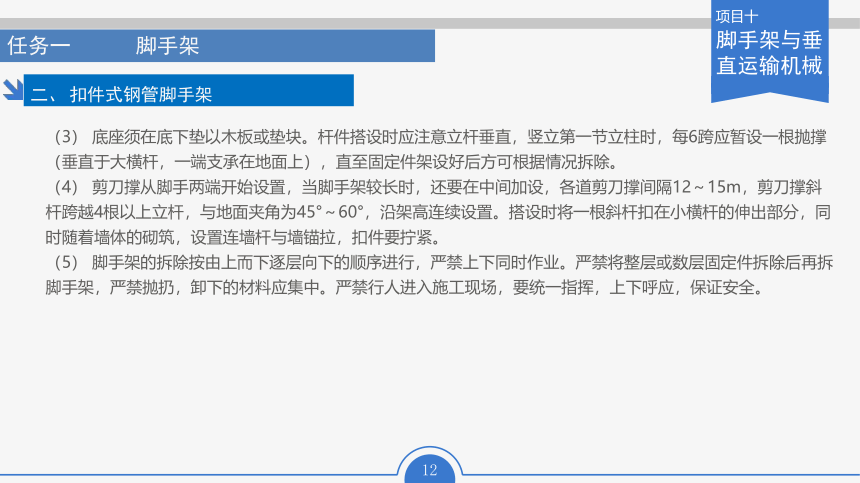

（3） 底座须在底下垫以木板或垫块。杆件搭设时应注意立杆垂直，竖立第一节立柱时，每6跨应暂设一根抛撑（垂直于大横杆，一端支承在地面上），直至固定件架设好后方可根据情况拆除。
（4） 剪刀撑从脚手两端开始设置，当脚手架较长时，还要在中间加设，各道剪刀撑间隔12～15m，剪刀撑斜杆跨越4根以上立杆，与地面夹角为45°～60°，沿架高连续设置。搭设时将一根斜杆扣在小横杆的伸出部分，同时随着墙体的砌筑，设置连墙杆与墙锚拉，扣件要拧紧。
（5） 脚手架的拆除按由上而下逐层向下的顺序进行，严禁上下同时作业。严禁将整层或数层固定件拆除后再拆脚手架，严禁抛扔，卸下的材料应集中。严禁行人进入施工现场，要统一指挥，上下呼应，保证安全。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
（三） 扣件式钢管脚手架的搭设与拆除
扣件式钢管脚手架的搭设程序及要点
（1） 钢管脚手架搭设程序：摆放扫地纵向水平杆→逐根树立立杆，随即与扫地杆扣紧→搭设扫地横向水平杆，并与立杆或纵向水平杆紧扣→搭设第1步纵向水平杆，并与立杆扣紧→搭第1步横向水平杆→第2步纵向水平杆→第2步横向水平杆→搭设临时抛撑→搭第3步、第4步的纵向水平杆和横向水平杆→固定连墙件→接长立杆→搭设剪刀撑→铺脚手架→搭设防护栏杆。
（2） 扣件式钢管脚手架搭设要点：搭设脚手架的地基必须平整坚实，并有可靠的排水措施，防止积水浸泡地基引起不均匀沉陷，对高层建筑应进行基础强度验算；脚手架应按其施工组织设计进行搭设，并注意搭设顺序；脚手架立杆下端应设底座或垫板（垫木），并应准确地放在定位线上；在搭设第1节立杆时，为保持其稳定性，应每6跨设一根抛撑；脚手架搭设至连墙件离开砌体至少100mm作为砌体装饰抹灰的操作空间；脚手架杆件相交时，外伸的长度不得小于100mm，以防杆件变形造成的滑脱；搭设脚手架所用的各种扣件必须扣牢拧紧，不得有松动现象发生，一般扭矩为40～60kN·m；从顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板，以增大其整体稳定性。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
2. 扣件式钢管脚手架的拆除要点
在拆除扣件式钢管脚手架时，应掌握以下要点：脚手架的拆除顺序是自上而下，后搭设者先拆，先搭设者后拆；拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，若高差大于两步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；高空拆卸脚手架时，各构件应用绳系下放，严禁高空抛扔；拆除的脚手架部件应分类分规格进行堆码，严禁乱堆乱放。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
（四） 扣件式钢管脚手架的检查验收及安全管理要点
扣件式钢管脚手架的检查与验收
脚手架及其地基基础应在下列阶段进行检查验收：基础完工后及脚手架搭设前；作业层上施工荷载前；每搭设完10~13m高度后；达到设计高度后，遇有6级以上大风与大雨后；寒冷地区开冻后；停用超过一个月。进行脚手架检查、验收时应根据下列技术文件：施工组织设计及变更文件；技术交底文件。
脚手架使用中，应定期检查下列项目：杆件的设置和连接，连墙件支撑、门洞桁架等的构造是否符合要求；地基是否积水，底座是否松动，立杆是否悬空；扣件螺栓是否松动；高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否超过规范规定；安全防护措施是否符合要求；是否超载。安装后的扣件螺栓拧紧应采用扭力扳手检查，抽样方法应按随机分布原则进行；抽样检查数目与质量判定标准应按规范的规定确定；不合格的必须重新拧紧，直至合格为止。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
2. 扣件式钢管脚手架安全管理要点
在使用扣件式钢管脚手架时，为保证使用安全，须注意以下要点：在脚手架使用期间，严禁拆除主节点处的纵、横水平杆，纵、横向扫地杆：不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准；临街搭设脚手架时，外侧应有防坠物伤人的防护措施；在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ 46—2005）的有关规定执行；搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内；扣件式钢管脚手架上的荷载不应超过2.7N/m2（堆砖时，只允许单行侧摆3层）；脚手架搭设人员必须是经过按国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工；搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋；作业层上的施工荷载应符合设计要求，不得超载；不得将模板支架、缆风绳、泵砼和砂浆输送管等固定在脚手架上；严禁悬挂起重设备；当有6级及6级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除；雨、雪后上架作业应有防滑措施，并应扫除积雪；应经常检查钢管脚手架的使用情况，发现问题应及时处理。
项目十
脚手架与垂直运输机械
二、 扣件式钢管脚手架
任务一 脚手架
（一） 碗扣式脚手架的构造
碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成，其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。碗扣接头是该脚手架系统的核心部件，它由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成，如图10-6所示。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
（二） 碗扣式钢管脚手架的施工
1.碗扣式钢管脚
手架搭设工艺流程安放立杆底座或立杆可调底座→竖立杆、安放扫地杆→安装底层（第一步）横杆→安装斜杆→接头销紧→铺放脚手板→安装上层立杆→紧立杆连接销→安装横杆→设置连墙件→设置人行梯→设置剪刀撑→挂安全网。
2 碗扣式钢管脚手架的施工要点
（1） 常用碗扣式钢管双排脚手架组合形式见表10-3。表103常用碗扣式钢管双排脚手架组合形式单位:m脚手架形式廊道宽×框宽×框高适用范围轻型架1.2×2.4×2.4装修、维护等作业普通型架1.2×1.2×1.8结构施工重型架1.2×1.2×1.8或1.2×0.9×1.8高层脚手架中的底层架
（2） 竖立杆、安放扫地杆：
① 脚手架地基基础必须按施工设计进行施工，按地基承载力要求进行验收。
② 地基高低差较大时，可利用立杆0.6m节点位差调节。
③ 土壤地基上的立杆必须采用可调底座。④ 脚手架基础经验收合格后，应按施工设计或专项方案的要求放线定位。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
⑤ 脚手架首层立杆应采用不同的长度交错布置，底部横杆（扫地杆）严禁拆除，立杆应配置可调底座。
⑥ 双排脚手架应根据使用条件及荷载要求选择结构尺寸，横杆步距宜选用1.8m，廊道宽度（横距）宜选用1.2m，立杆纵向间距可选择不同规格的系列尺寸。
⑦ 曲线布置的双排外脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2.4m。
⑧ 外排脚手架拐角为直角时，宜采用横杆直接组架；拐角为非直角时，可采用钢管扣件组架。
（3） 安放底层横杆：根据步高的要求将横杆接头插入立杆的下碗扣内，然后将上碗扣沿限位销扣下，并顺时针旋转，将横杆与立杆牢固地连接在一起，形成框架结构。
（4） 安装斜杆和剪刀撑：
① 斜杆可采用碗扣式钢管脚手架的配套斜杆，也可用钢管扣件代替。斜杆是为增强脚手架稳定性而设置的系列构件，用48×3.5mm、Ｑ235钢管两端铆接斜杆接头制成，斜杆接头可以转动，同横杆接头一样，可装在下碗扣内，形成节点斜杆。
② 斜杆宜设置成八字形，斜杆水平倾角宜在45°～60°之间，纵向斜杆间距可间隔1～2跨。
③ 脚手架高度超过20m时，斜杆应在内外排对称设置。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
（5） 设置连墙件：连墙杆的设置应符合下列规定：
① 连墙杆与脚手架立面及墙体应保持垂直，每层连墙杆应在同一平面，水平间距应不大于4跨。
② 连墙杆应设置在有廊道横杆的碗扣节点处，采用钢管扣件作连墙杆时，连墙杆应采用直角扣件与立杆连接，连接点距碗扣节点距离应小于等于150mm。
③ 连墙杆必须采用可承受拉、压荷载的刚性结构。
④ 当连墙件竖向间距大于4m时，连墙件内外立杆之间必须设置廊道斜杆或十字撑。
⑤ 当脚手架高度超过20m时，上部20m以下的连墙杆水平处必须设置水平斜杆。
（6） 脚手板安放、脚手板设置应符合下列规定：
① 钢脚手板的挂钩必须完全落在廊道横杆上，并带有自锁装置，严禁浮放。
② 平放在横杆上的脚手板，必须与脚手架连接牢靠，可适当加设横杆，脚手板探头长度应小于150mm。③ 作业层的脚手板框架外侧应设挡脚板及防护栏，护栏应采用二道横杆。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
（7） 立杆接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。组装时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。安装碗扣式脚手架时，立柱和纵、横向水平杆的安装必须同步进行，接头必须锁紧。
如发现上碗扣扣不紧或限位销不能进入上碗扣螺旋面时，应检查立杆与横杆是否垂直，相邻的两下碗扣是否在同一水平面上（即横杆水平度是否符合要求）；下碗扣与立杆的同轴度是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头弧面中心线同横杆轴线是否垂直；下碗扣内有无砂浆等杂物填充等；如是装配原因，则应调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
（8） 斜道和人形架梯安装：
① 人行坡道坡度可为1∶3，并在坡道脚手板下增设横杆，坡道可折线上升。
② 人行梯架应设置在尺寸为1.8m×1.8m的脚手架框架内，梯子宽度为廊道宽度的1/2，梯架可在一个框架高度内折线上升。梯架拐弯处应设置脚手板及扶手。
③ 脚手架上的扩展作业平台挑梁宜设置在靠建筑物一侧，按脚手架离建筑物间距及荷载选用窄挑梁或宽挑梁。宽挑梁可铺设两块脚手板，宽挑梁上的立杆应通过横杆与脚手架连接。
（9） 安全网、扶手安装：
① 上栏杆上皮高度1.2m，中栏杆居中设置。
② 栏杆和挡脚板应搭设在外立柱的内侧。
③ 挡脚板高度不应小于1８0mm。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
（10） 脚手架拆除：
① 应全面检查脚手架的连接、支撑体系等是否符合构造要求，按技术管理程序批准后方可实施拆除作业。
② 脚手架拆除前，现场工程技术人员应对在岗操作人员进行有针对性的安全技术交底。
③ 脚手架拆除时必须划出安全区，设置警戒标志，派专人看管。
④ 拆除前应清理脚手架上的器具及多余的材料和杂物。
⑤ 拆除作业应从顶层开始，逐层向下进行，严禁上下层同时拆除。
⑥ 连墙件必须拆到该层时方可拆除，严禁提前拆除。
⑦ 拆除的构配件应成捆用起重设备吊运或人工传递到地面，严禁抛掷。
⑧ 脚手架采取分段、分立面拆除时，必须事先确定分界处的技术处理方案。
⑨ 拆除的构配件应分类堆放，以便于运输、维护和保管。
项目十
脚手架与垂直运输机械
三、 碗口式钢管脚手架
任务一 脚手架
（一） 门式脚手架的构造
门式脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本单元，将基本单元连接起来即构成整片脚手架。门式脚手架的主要部件如图10-7所示。门式脚手架的主要部件之间的连接形式有制动片式。
项目十
脚手架与垂直运输机械
四、 门式脚手架
任务一 脚手架
（二） 门式脚手架的施工
门式钢管脚手架的搭设顺序
基础准备→铺放垫木（板）→安放底座→自一端起立门架并随即安装交叉支撑→安装水平架（或脚手板）→安装梯子→（需要时，装设作加强用的大横杆）→安装连墙杆→照上述步骤，逐层向上安装→装加强整体刚度的长剪刀撑→安装顶部栏杆。
2. 门式脚手架的搭设要点
（1） 基础必须夯实，并宜铺100mm厚道渣一层，且应做好排水坡，以防积水。
（2） 门式钢管脚手架应从一端开始向另一端搭设，上步脚手架应在下步脚手架搭设完毕后进行。搭设方向与下步相反。
（3） 脚手架的搭设，应先在端点底座上插入两榀门架，并随即装上交叉杆固定，锁好锁片，然后搭设以后的门架，每搭一榀，随即装上交叉杆和锁片。
（4） 门式钢管脚手架的外侧应设置剪刀撑，竖向和纵向均应连续设置。
（5） 脚手架必须设置与建筑物可靠的连接，连接件间距横向不得大于3步架，竖向不得大于3步（脚手架高度<20m时）、2步（脚手架高度>20m时）。
项目十
脚手架与垂直运输机械
四、 门式脚手架
任务一 脚手架
3. 门式脚手架的拆除
（1） 拆除脚手架前的准备工作：全面检查脚手架，重点检查扣件连接固定、支撑体系等是否符合安全要求；根据检查结果及现场情况编制拆除方案并经有关部门批准；进行技术交底；根据拆除现场的情况，设围栏或警戒标志，并有专人看守；清除脚手架中留存的材料、电线等杂物。
（2） 拆除架子的工作地区，严禁非操作人员进入。
（3） 拆架前，应有现场施工负责人批准手续，拆架子时必须有专人指挥，做到上下呼应，动作协调。
（4） 拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法。
（5） 固定件应随脚手架逐层拆除，当拆除至最后一节立管时，应先搭设临时支撑加固后，方可拆固定件与支撑件。
（6） 拆除的脚手架部件应及时运至地面，严禁从空中抛掷。
（7） 运至地面的脚手架部件，应及时清理、保养。根据需要涂刷防锈油漆，并按品种、规格入库堆放。
项目十
脚手架与垂直运输机械
四、 门式脚手架
任务一 脚手架
（一） 附着式升降脚手架的基本组成及控制要点
架体构造
（1） 架体部分：一般按落地式脚手架的要求进行搭设，双排脚手架的宽度为0.9~1.1m。限定每段脚手架下部支承跨度不大于8m，并规定架体全高与支承跨度的乘积不大于110m2。其目的是使架体重心不偏高和利于稳定。脚手架的立杆可按1.5m设置，扣件的紧固力矩为40~50N·m，并按规定加设剪刀撑和连墙杆。
（2） 水平梁架与竖向主框架：必须是刚性的框架，不允许产生变形，以确保传力的可靠性。刚性是指两部分，一是组成框架的杆件必须有足够的强度、刚度；二是杆件的节点必须是刚性，受力过程中杆件的角度不变化。因为采用扣件连接组成的杆件节点是半刚性半铰结的，荷载超过一定数值时，杆件可产生转动，所以规定支撑框架与主框架不允许采用扣件连接，必须采用焊接或螺栓连接的定型框架，以提高架体的稳定性。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
任务一 脚手架
（3） 在架体与支承框架的组装中，必须牢固地将立杆与水平梁架上弦连接，并使脚手架立杆与框架立杆成一垂直线，节点杆件轴线交汇于一点，使脚手架的横向部分，按节点部位采用水平杆与斜杆，将两榀支承框架的横向部分，按节点部位采用水平杆与斜杆，将两榀水平梁架连成一体，形成一个空间框架，此中间杆件与水平梁架的连接也必须采用焊接或螺栓连接。
（4） 在架体升降过程中，由于上部结构尚未达到要求强度或高度，故不能及时设置附着支撑而使架体上部形成悬臂，为保证架体的稳定规定了悬臂部分不得大于架体高度的2/5和不超过6.0m，否则应采取稳定措施。
（5） 为了确保架体传力的合理性，要求从构造上必须将水平梁架荷载，传给竖向主框架（支座），最后通过附着支撑将荷载传给建筑结构。由于主框架直接与工程结构连接，所以刚度很大，这样脚手架的整体稳定性得到了保障。又由于导轨直接设置在主框架上，所以脚手架沿导轨上升或下降的过程也是稳定可靠的。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
任务一 脚手架
2. 附着支撑
附着支撑是附着式升降脚手架的主要承载传力装置。附着式升降脚手架在升降和到位后的使用过程中，都是靠附着支撑附着于工程结构上来实现其稳定的。它有三个作用：第一，传递荷载，把主框架上的荷载可靠地传给工程结构；第二，保证架体稳定性，确保施工安全；第三，满足提升、防倾、防坠装置的要求，包括能承受坠落时的冲击荷载。要求附着支撑与工程结构每个楼层都必须设连接点，架体主框架沿竖向侧，在任何情况下均不得少于两处。附着支撑或钢梁与工程结构的连接质量必须符合设计要求。
（1） 做到严密、平整、牢固。
（2） 对预埋件或预留孔应按照节点大样图纸做法及位置逐一进行检查，并绘制分层检测平面图，记录各层点的检查结果和加固措施。
（3） 当起用附墙支撑或钢挑梁时，其设置处混凝土强度等级应有强度报告，符合设计规定，并不得小于C10。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
任务一 脚手架
3. 升降装置
（1） 升降动力设备应满足附着式升降脚手架使用工作性能的要求，升降吊点超过两点时，不能使用手拉葫芦。升降动力台应具备相应的功能，并应符合相应的安全规程。
（2） 升降必须由同步装置控制。分析附着升降脚手架的事故，其最终多是因架体升降过程中不同步差过大造成的。设置防坠装置是属于保险装置，设置同步装置是主动的安全装置。当脚手架的整体安全度足够时，关键就是控制平稳升降，不发生意外超载。同步升降装置应该是自动显示、自动控制，从升降差和承载力两个方面控制。升降时控制各吊点同步差在3cm以内；吊点的承载力应控制在额定承载力的80%，当实际承载力达到和超过额定承载力的80%时，该吊点应自动停止升降，防止发生超载。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
任务一 脚手架
4. 安全装置
为防止脚手架在升降情况下，发生断绳、折轴等故障造成的坠落事故和保障在升降情况下，脚手架不发生倾斜、晃动，所以规定必须设置防坠落和防倾斜装置。
（1） 防坠落装置必须符合以下要求：
① 防坠落装置应设置在竖向主框架部位，且每一竖向主框架提升设备必须设置一个。
② 防坠落装置必须灵敏、可靠，其制动距离对于整体式附着升降脚手架不得大于80mm，对于单片式附着升降脚手架不得大于15mm。
③ 防坠落装置应有专门详细的检查方法和管理措施，以确保其工作可靠、有效。
④ 防坠落装置与提升设备必须分别设置在两套附着支承结构上，若有一套失效，另一套必须能独立承担全部坠落荷载。
（2） 防倾斜装置必须与竖向主框架、附着支承结构或工程结构可靠连接，并遵守以下规定：
① 防倾装置应用螺栓同竖向主框架或附着支承结构连接，不得采用钢管扣件或碗扣方式；② 在升降和使用两种工况下，位于同一竖向平面的防倾装置均不得少于两处，并且其最上和最下一个防倾覆支承点之间的最小间距不得小于架体全高的1/3；③ 防倾装置的导向间隙应小于5mm。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
任务一 脚手架
（二） 安装、升降、使用、拆除等作业过程的控制要点
（1） 安装、升降、使用、拆除等作业前施工单位应向有关作业人员进行安全教育，对作业人员进行了安全技术交底，并形成记录。
（2） 附着式升降脚手架安装、升降、拆卸等作业应严格遵守《建筑施工工具式脚手架安全技术规范》等技术标准和要求，按章操作。附着式升降脚手架在升、降作业时应设置警戒区域，专人监管，落实责任，统一指挥，确保施工安全。
（3） 附着式升降脚手架施工单位应当建立日常维护管理工作制度、承担维护的管理人员应当在每日作业前重点对防倾覆、防坠落安全装置和升降设备、控制系统及架体防护措施等的安全状态进行全面检查，发现隐患及时整改，并做好隐患整改记录。要定期组织人员对架体内洒落杂物和架体防护网具进行整理，保持架体干净、卫生、整洁。
（4） 严禁借助附着式升降脚手架搭设各类接料平台。严禁在升降脚手架堆码各类超重物料。严禁拆卸升降脚手架架体结构杆件。
（5） 遇5级以上大风和雨天，不得提升或下降附着式升降脚手架。
（6） 附着式升降脚手架施工单位、工程总承包单位应当每半月对附着式升降脚手架进行一次全面安全检查，并将检查情况做好详细记录。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
任务一 脚手架
（三） 附着式升降脚手架安全技术要求
附着式升降脚手架（整体提升脚手架或爬架）作业要针对提升工艺和施工现场作业条件编制专项施工方案。专项施工方案要包括设计、施工、检查、维护和管理等全部内容。安装搭设必须严格按照设计要求和规定程序进行，安装后进行荷载试验，确认符合设计要求后，方可正式使用。进行提升和下降作业时，架上人员和材料的数量不得超过设计规定并尽可能减少。升降前必须仔细检查附着连接和提升设备的状态是否良好，发现异常时应及时查找原因和采取措施解决。升降作业应统一指导、协调动作。在安装、升降、拆除作业时，应划定安全警戒范围并安排专人进行监护。
项目十
脚手架与垂直运输机械
五、 附着升降式脚手架
【观察与思考】扣件式钢管脚手架连墙件与建筑物拉结的要求有哪些？碗扣式钢管脚手架与门式钢管脚手架的搭设各有哪些注意事项？附着升降式脚手架搭设人员作业时，应怎样做好安全防护？
