项目八
装饰工程施工
《建筑施工技术》

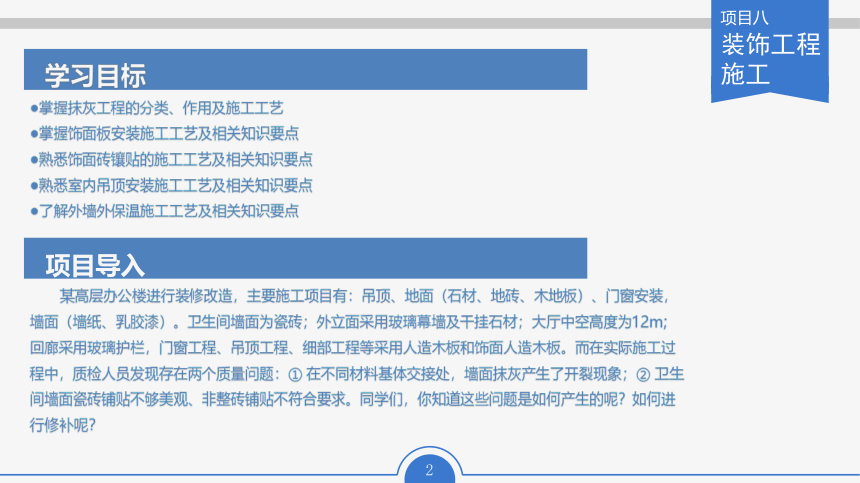

学习目标
●掌握抹灰工程的分类、作用及施工工艺
●掌握饰面板安装施工工艺及相关知识要点
●熟悉饰面砖镶贴的施工工艺及相关知识要点
●熟悉室内吊顶安装施工工艺及相关知识要点
●了解外墙外保温施工工艺及相关知识要点
项目八
装饰工程施工
项目导入
某高层办公楼进行装修改造，主要施工项目有：吊顶、地面（石材、地砖、木地板）、门窗安装，墙面（墙纸、乳胶漆）。卫生间墙面为瓷砖；外立面采用玻璃幕墙及干挂石材；大厅中空高度为12m；回廊采用玻璃护栏，门窗工程、吊顶工程、细部工程等采用人造木板和饰面人造木板。而在实际施工过程中，质检人员发现存在两个质量问题：① 在不同材料基体交接处，墙面抹灰产生了开裂现象；② 卫生间墙面瓷砖铺贴不够美观、非整砖铺贴不符合要求。同学们，你知道这些问题是如何产生的呢？如何进行修补呢？
任务一 抹灰工程
任务二 饰面板安装
任务三 饰面砖镶贴
任务四 室内吊顶安装
任务五 外墙外保温施工
任务四 室内吊顶安装
《建筑施工技术》
任务四 室内吊顶安装

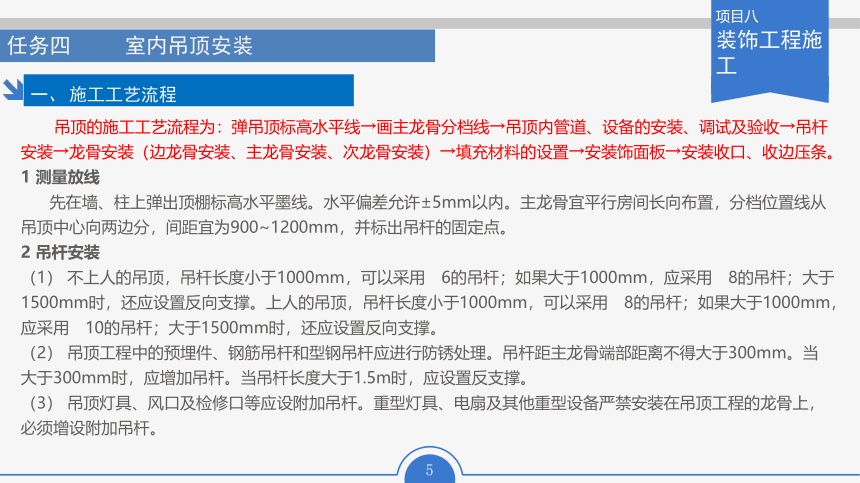

吊顶的施工工艺流程为：弹吊顶标高水平线→画主龙骨分档线→吊顶内管道、设备的安装、调试及验收→吊杆安装→龙骨安装（边龙骨安装、主龙骨安装、次龙骨安装）→填充材料的设置→安装饰面板→安装收口、收边压条。
1 测量放线
先在墙、柱上弹出顶棚标高水平墨线。水平偏差允许±5mm以内。主龙骨宜平行房间长向布置，分档位置线从吊顶中心向两边分，间距宜为900~1200mm，并标出吊杆的固定点。
2 吊杆安装
（1） 不上人的吊顶，吊杆长度小于1000mm，可以采用?6的吊杆；如果大于1000mm，应采用?8的吊杆；大于1500mm时，还应设置反向支撑。上人的吊顶，吊杆长度小于1000mm，可以采用?8的吊杆；如果大于1000mm，应采用?10的吊杆；大于1500mm时，还应设置反向支撑。
（2） 吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。吊杆距主龙骨端部距离不得大于300mm。当大于300mm时，应增加吊杆。当吊杆长度大于1.5m时，应设置反支撑。
（3） 吊顶灯具、风口及检修口等应设附加吊杆。重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，必须增设附加吊杆。
项目八
装饰工程施工
一、 施工工艺流程
任务四 室内吊顶安装

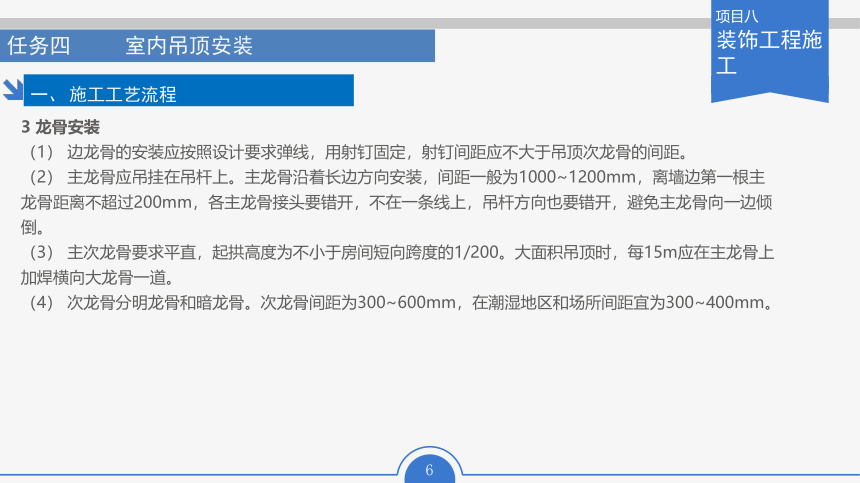

3 龙骨安装
（1） 边龙骨的安装应按照设计要求弹线，用射钉固定，射钉间距应不大于吊顶次龙骨的间距。
（2） 主龙骨应吊挂在吊杆上。主龙骨沿着长边方向安装，间距一般为1000~1200mm，离墙边第一根主龙骨距离不超过200mm，各主龙骨接头要错开，不在一条线上，吊杆方向也要错开，避免主龙骨向一边倾倒。
（3） 主次龙骨要求平直，起拱高度为不小于房间短向跨度的1/200。大面积吊顶时，每15m应在主龙骨上加焊横向大龙骨一道。
（4） 次龙骨分明龙骨和暗龙骨。次龙骨间距为300~600mm，在潮湿地区和场所间距宜为300~400mm。
项目八
装饰工程施工
一、 施工工艺流程
任务四 室内吊顶安装

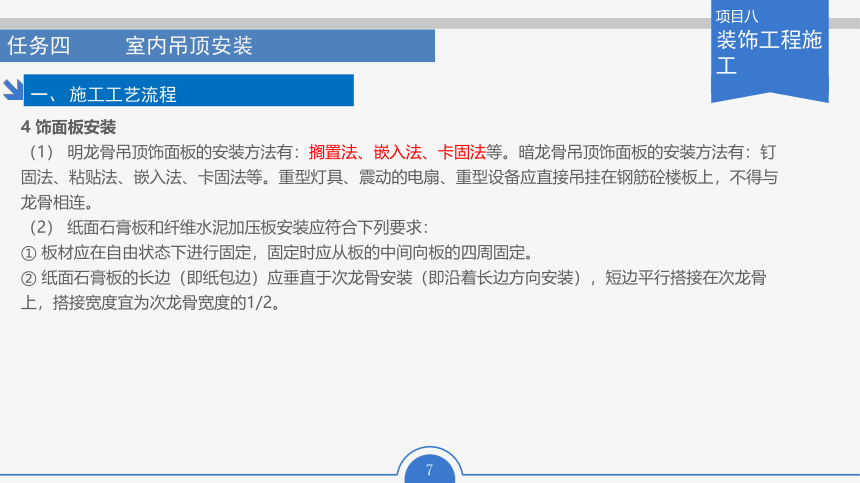

4 饰面板安装
（1） 明龙骨吊顶饰面板的安装方法有：搁置法、嵌入法、卡固法等。暗龙骨吊顶饰面板的安装方法有：钉固法、粘贴法、嵌入法、卡固法等。重型灯具、震动的电扇、重型设备应直接吊挂在钢筋砼楼板上，不得与龙骨相连。
（2） 纸面石膏板和纤维水泥加压板安装应符合下列要求：
① 板材应在自由状态下进行固定，固定时应从板的中间向板的四周固定。
② 纸面石膏板的长边（即纸包边）应垂直于次龙骨安装（即沿着长边方向安装），短边平行搭接在次龙骨上，搭接宽度宜为次龙骨宽度的1/2。
项目八
装饰工程施工
一、 施工工艺流程
任务四 室内吊顶安装
吊顶工程应对下列隐蔽工程项目进行验收：
（1） 吊顶内管道、设备的安装及水管试压。
（2） 木龙骨防火、防腐处理。
（3） 预埋件或拉结筋。
（4） 吊杆、龙骨安装。
（5） 填充材料的设置。
项目八
装饰工程施工
二、 隐蔽工程项目验收
三、 检验批的划分与检查数量
（1） 同一品种的吊顶工程每50间（大面积房间和走廊按吊顶面积30m2为一间）应划分为一个检验批，不足50间也应划分为一个检验批。
（2） 每个检验批应至少抽查10％，并不得少于3间；不足3间时应全数检查。
任务五 外墙外保温施工
《建筑施工技术》
任务五 外墙外保温施工
外墙外保温体系按材料划分可分为：胶粉聚苯颗粒保温浆料外墙外保温系统、膨胀聚苯板（EPS）板外墙外保温系统，无溶剂硬发泡聚氨酯（PUF）外保温系统、其他保温外墙体系。
本任务主要介绍膨胀聚苯板（EPS）板外墙外保温系统。
项目八
装饰工程施工
一、 外墙外保温体系分类
任务五 外墙外保温施工
（一） 简介
EPS膨胀聚苯板薄抹灰外墙外保温系统是采用聚苯乙烯泡沫塑料板（以下简称苯板）作为建筑物的外保温材料，当建筑主体结构完成后，将苯板用专用粘结砂浆按要求粘贴上墙。如有特殊加固要求，可使用塑料膨胀螺钉加以锚固。然后在苯板表面抹聚合物水泥砂浆，其中压入耐碱涂塑玻纤网格布加强以形成抗裂砂浆保护层，最后为腻子和涂料的装饰面层（如装饰面层为瓷砖，则应改用镀锌钢丝网和专用瓷砖粘结剂、勾缝剂）。
EPS膨胀聚苯板薄抹灰外墙外保温系统具有优越的保温隔热性能、良好的防水性能及抗风压、抗冲击性能，能有效解决墙体的龟裂和渗漏水问题。本系统技术成熟、施工方便，性价比高，在欧美发达国家、沿海发达地区均得到了广泛的应用，是广大房地产开发商、保温节能建筑设计和建筑施工单位首选隔热体系。随着建筑节能事业的深入发展，本系统将成为市场的主流产品。
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
（二） 施工工艺
EPS膨胀聚苯板外墙外保温施工工艺为：墙面处理→固定角钢托架→聚苯板表面涂抹胶粘剂→贴聚苯板→安装固定件→表面抹聚合物砂浆→铺玻纤网格布→表面批覆聚合物砂浆→贴面砖→外保温层完成。
墙面处理
墙体基面应坚实平整，墙面应清洁，清除灰尘、油污、脱模剂、涂料、空鼓及风化物等影响粘结强度的杂物。并用2m靠尺检验墙面平整度和垂直度，最大偏差不大于5mm，超差部分应剔凿或用1∶3聚合物水泥砂浆修补平整。
2. 固定角钢托架
在每层结构横梁上用锚固件（膨胀螺栓）固定角钢托架。图8-30聚苯板表面涂抹胶粘剂
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
3. 聚苯板表面涂抹胶粘剂
用铁抹子首先沿聚苯板周边（注意：非侧面）涂抹配制好的胶粘砂浆，宽度为50mm左右，厚度为10mm左右，侧面留50mm宽排气口（注意要留有一个开口出气，不能封闭），而后在板的中间部位均匀布置8个粘结点，边缘点距板边250mm为宜，砂浆点直径为60mm左右，厚度为10mm；粘贴直径100mm，厚度为2~3mm，点中心距为150mm~200mm，粘贴墙体面积为EPS板的40%，如图8-30所示。
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
4. 贴聚苯板
粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹粘结材料。粘贴聚苯板应做到上下错缝。
贴聚苯板时，所有粘结点与基层同时接触，双手用力均匀左右揉动5~7次，使聚合物砂浆与墙面粘牢。
聚苯板要从下到上沿水平方向横向铺贴，上下板之间错开（上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm），不得通缝。拐角交接处应相邻错开，如图8-31所示。
在门窗洞口部位的聚苯板，不允许用碎板拼凑，需要整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm，如图8-32所示。
基层上粘贴的聚苯板，板与板之间缝隙不得大于2mm，当板间缝隙大于2mm时，须用聚苯板将缝塞满，板面垂直、平整，允许偏差不超过3mm，板面高低差不得超过1.5mm，当板面高低差超过1.5mm时，应在施工面层前用木锉、粗砂纸或砂轮打磨平整。
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
5. 安装固定件
聚苯板粘结牢固后，应在8~24h内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内50mm（有抹灰层时，不包括抹灰层厚度）。专用锚栓拧到与聚苯板面相平。固定件个数按照图833所示放置（横向位置居中、竖向位置均分），任何面积大于0.1m2的单块板必须加固定件，且每块板添加数量不小于4个。
固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距不大于300mm，距基层边缘为60mm，如图834所示。
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
6. 表面抹聚合物砂浆（抹面胶浆）
聚苯板张贴及螺栓施工完毕经验收后，在膨胀钉帽及周围50mm范围内用毛刷均匀地涂刷一遍专用界面剂。待界面剂晾干后，用面层聚合物砂浆对钉帽部分进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面苯板平整。
待塑料胀钉钉帽位置用聚合物砂浆干燥后，用抹子在聚苯板面均匀地涂第一遍聚合物砂浆，厚度控制在1~2mm之间，不得漏抹。在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。伸缩缝内聚苯板端部及窗口聚苯板通槽侧壁位置要抹聚合物砂浆，以粘结翻包网格布。图836玻璃纤维网格布构造
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
7. 铺玻纤网格布
刮完聚合物砂浆后，应将网格布置于其上，网格布的弯曲面朝向墙，沿水平方向从中央向四周施抹涂平，使网格布嵌入聚合物砂浆中，网格布不应皱折。网格布左右搭接的宽度为100mm，上下搭接的宽度为80mm，严禁出现干搭接。玻璃纤维网格布如图8-36所示。
门窗洞口内侧周边及洞口四角处，在标准网施抹完后，再在门窗洞口四角加盖一块200mm×400mm标准网（加强网格布），与窗角平分线成90°角放置，贴在最外侧，用以加强，如图8-37所示。
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
任务五 外墙外保温施工
8. 表面批覆聚合物砂浆（抹面胶浆）
抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥、不粘手时，开始抹面层聚合物砂浆，抹灰厚度以盖住网格布为准（网布不应外露），约1～2mm。所有阳角部位，面层聚合物抗裂砂浆均应做成尖角，不得做成圆弧。
滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，然后将塑料成品滴水槽压入聚苯板槽内。塑料成品滴水槽塞入深度应综合考虑完成面层厚度，这样才能保证成品滴水槽与面层聚合物抗裂砂浆厚度一致，确保观感质量。聚苯板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。
9. 贴面砖、完成保温层
贴面砖可用前述胶粘剂，面砖重量不超过20kg/m2。后续可根据用户要求涂刷涂料等外装饰层。
项目八
装饰工程施工
二、 膨胀聚苯板（EPS）板外墙外保温系统
【观察与思考】外墙外保温施工工艺步骤为哪些？门洞口处保温板如何处理？纤维网格布如何铺设？
