项目八
装饰工程施工
《建筑施工技术》

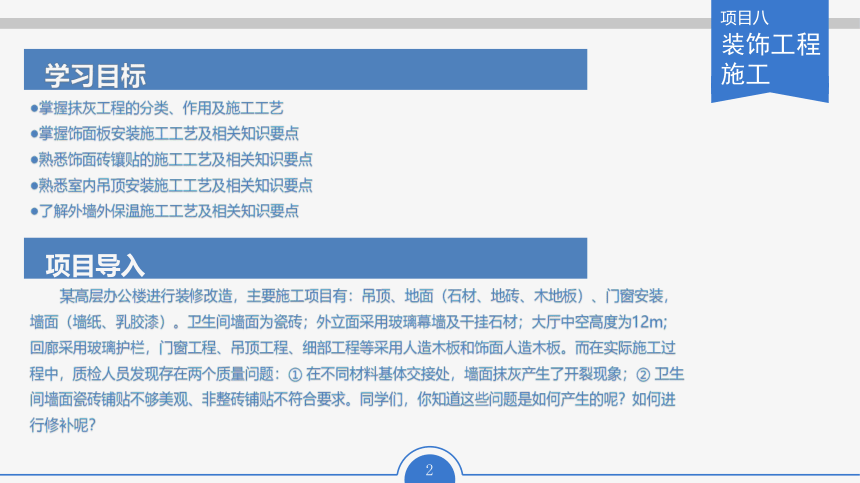

学习目标
●掌握抹灰工程的分类、作用及施工工艺
●掌握饰面板安装施工工艺及相关知识要点
●熟悉饰面砖镶贴的施工工艺及相关知识要点
●熟悉室内吊顶安装施工工艺及相关知识要点
●了解外墙外保温施工工艺及相关知识要点
项目八
装饰工程施工
项目导入
某高层办公楼进行装修改造，主要施工项目有：吊顶、地面（石材、地砖、木地板）、门窗安装，墙面（墙纸、乳胶漆）。卫生间墙面为瓷砖；外立面采用玻璃幕墙及干挂石材；大厅中空高度为12m；回廊采用玻璃护栏，门窗工程、吊顶工程、细部工程等采用人造木板和饰面人造木板。而在实际施工过程中，质检人员发现存在两个质量问题：① 在不同材料基体交接处，墙面抹灰产生了开裂现象；② 卫生间墙面瓷砖铺贴不够美观、非整砖铺贴不符合要求。同学们，你知道这些问题是如何产生的呢？如何进行修补呢？
任务一 抹灰工程
任务二 饰面板安装
任务三 饰面砖镶贴
任务四 室内吊顶安装
任务五 外墙外保温施工
任务一 抹灰工程
《建筑施工技术》
·抹灰工程的分类及作用
·抹灰工程施工
任务一 抹灰工程

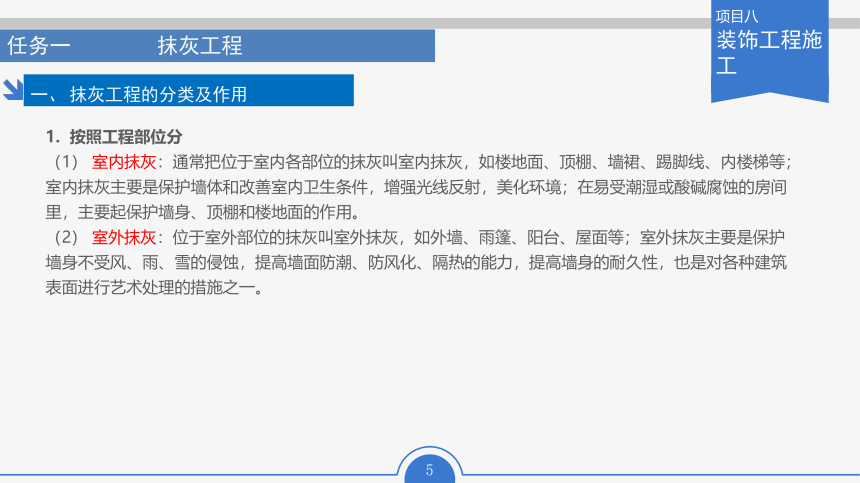

按照工程部位分
（1） 室内抹灰：通常把位于室内各部位的抹灰叫室内抹灰，如楼地面、顶棚、墙裙、踢脚线、内楼梯等；室内抹灰主要是保护墙体和改善室内卫生条件，增强光线反射，美化环境；在易受潮湿或酸碱腐蚀的房间里，主要起保护墙身、顶棚和楼地面的作用。
（2） 室外抹灰：位于室外部位的抹灰叫室外抹灰，如外墙、雨篷、阳台、屋面等；室外抹灰主要是保护墙身不受风、雨、雪的侵蚀，提高墙面防潮、防风化、隔热的能力，提高墙身的耐久性，也是对各种建筑表面进行艺术处理的措施之一。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程
2. 按使用材料和装饰效果分
抹灰工程按使用材料和装饰效果可分为一般抹灰和装饰抹灰。
（1） 一般抹灰：一般抹灰是指采用砂浆对建筑物的面层进行罩面处理，其主要目的是对墙体表面进行找平处理并形成墙体表面的涂层。为确保抹灰粘贴牢固，避免开裂、脱落，通常采用分层施工的做法，其具体构造分为三层：底层、中层和面层，如图8-2所示。
① 底层：底层是墙体基层的表面处理，作用是与基层粘结和初步找平，基层的施工操作和材料选用对饰面质量影响很大。常用材料有石灰砂浆、水泥砂浆和混合砂浆，具体根据基层材料和使用要求不同而选用不同材料。一般对砌体基层可选用石灰砂浆、水泥混合砂浆。有防潮防水要求的用水泥砂浆；对混凝土基层可选用水泥混合砂浆或水泥砂浆；对木板条基体用纸筋灰、麻刀灰或玻璃丝灰。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程

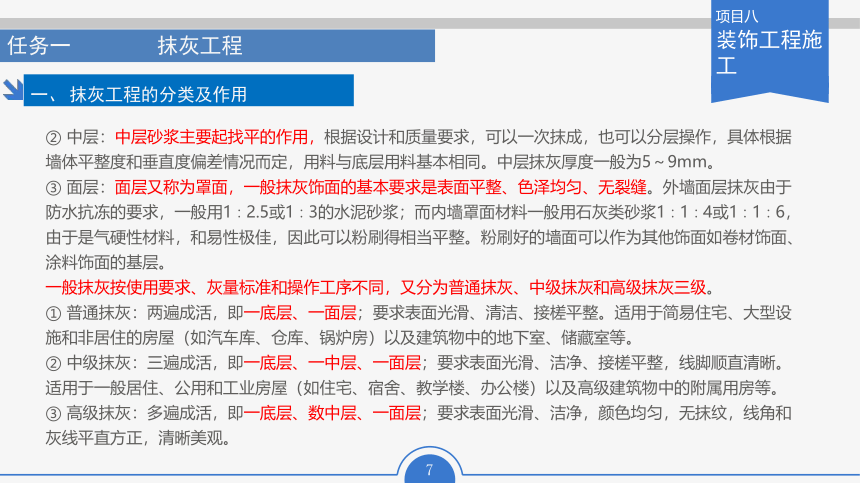

② 中层：中层砂浆主要起找平的作用，根据设计和质量要求，可以一次抹成，也可以分层操作，具体根据墙体平整度和垂直度偏差情况而定，用料与底层用料基本相同。中层抹灰厚度一般为5～9mm。
③ 面层：面层又称为罩面，一般抹灰饰面的基本要求是表面平整、色泽均匀、无裂缝。外墙面层抹灰由于防水抗冻的要求，一般用1∶2.5或1∶3的水泥砂浆；而内墙罩面材料一般用石灰类砂浆1∶1∶4或1∶1∶6，由于是气硬性材料，和易性极佳，因此可以粉刷得相当平整。粉刷好的墙面可以作为其他饰面如卷材饰面、涂料饰面的基层。
一般抹灰按使用要求、灰量标准和操作工序不同，又分为普通抹灰、中级抹灰和高级抹灰三级。
① 普通抹灰：两遍成活，即一底层、一面层；要求表面光滑、清洁、接槎平整。适用于简易住宅、大型设施和非居住的房屋（如汽车库、仓库、锅炉房）以及建筑物中的地下室、储藏室等。
② 中级抹灰：三遍成活，即一底层、一中层、一面层；要求表面光滑、洁净、接槎平整，线脚顺直清晰。适用于一般居住、公用和工业房屋（如住宅、宿舍、教学楼、办公楼）以及高级建筑物中的附属用房等。
③ 高级抹灰：多遍成活，即一底层、数中层、一面层；要求表面光滑、洁净，颜色均匀，无抹纹，线角和灰线平直方正，清晰美观。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程

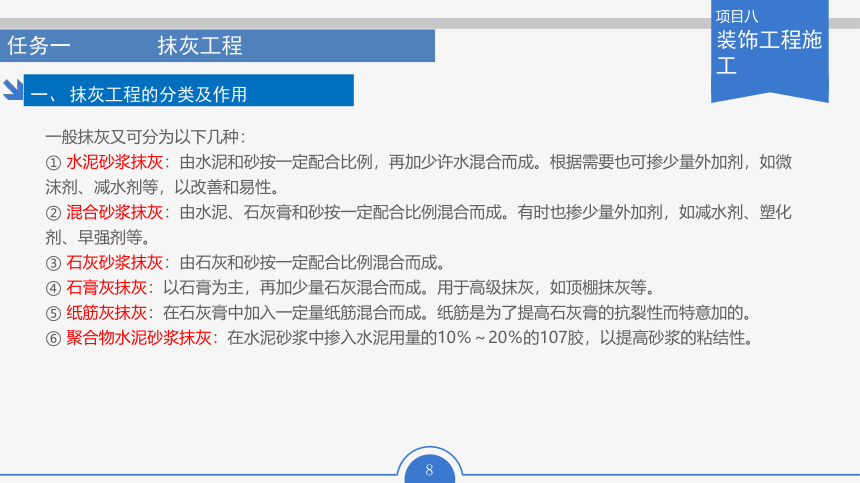

一般抹灰又可分为以下几种：
① 水泥砂浆抹灰：由水泥和砂按一定配合比例，再加少许水混合而成。根据需要也可掺少量外加剂，如微沫剂、减水剂等，以改善和易性。
② 混合砂浆抹灰：由水泥、石灰膏和砂按一定配合比例混合而成。有时也掺少量外加剂，如减水剂、塑化剂、早强剂等。
③ 石灰砂浆抹灰：由石灰和砂按一定配合比例混合而成。
④ 石膏灰抹灰：以石膏为主，再加少量石灰混合而成。用于高级抹灰，如顶棚抹灰等。
⑤ 纸筋灰抹灰：在石灰膏中加入一定量纸筋混合而成。纸筋是为了提高石灰膏的抗裂性而特意加的。
⑥ 聚合物水泥砂浆抹灰：在水泥砂浆中掺入水泥用量的10％～20％的107胶，以提高砂浆的粘结性。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程

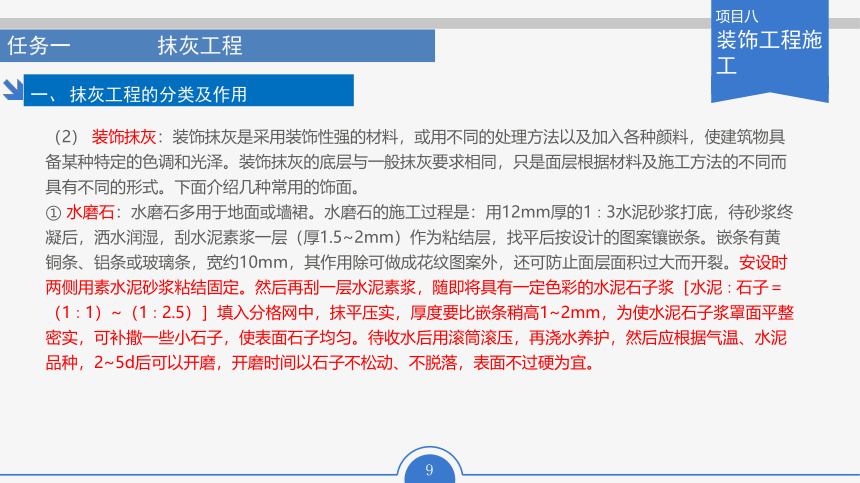

（2） 装饰抹灰：装饰抹灰是采用装饰性强的材料，或用不同的处理方法以及加入各种颜料，使建筑物具备某种特定的色调和光泽。装饰抹灰的底层与一般抹灰要求相同，只是面层根据材料及施工方法的不同而具有不同的形式。下面介绍几种常用的饰面。
① 水磨石：水磨石多用于地面或墙裙。水磨石的施工过程是：用12mm厚的1∶3水泥砂浆打底，待砂浆终凝后，洒水润湿，刮水泥素浆一层（厚1.5~2mm）作为粘结层，找平后按设计的图案镶嵌条。嵌条有黄铜条、铝条或玻璃条，宽约10mm，其作用除可做成花纹图案外，还可防止面层面积过大而开裂。安设时两侧用素水泥砂浆粘结固定。然后再刮一层水泥素浆，随即将具有一定色彩的水泥石子浆［水泥∶石子＝（1∶1）~（1∶2.5）］填入分格网中，抹平压实，厚度要比嵌条稍高1~2mm，为使水泥石子浆罩面平整密实，可补撒一些小石子，使表面石子均匀。待收水后用滚筒滚压，再浇水养护，然后应根据气温、水泥品种，2~5d后可以开磨，开磨时间以石子不松动、不脱落，表面不过硬为宜。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程
② 水刷石：水刷石多用于外墙面。它的制作过程是：用12mm厚的1∶3水泥砂浆打底，待底层砂浆终凝后，在其上按设计的分格弹线，根据弹线安装分格木条，用水泥浆在两侧粘结固定，以防大片面层收缩开裂。然后将底层浇水润湿后刮水泥浆（水灰比0.37~0.40）一道，以增加与底层的粘结。随即抹上稠度为5~7cm、厚8~12mm的水泥石子浆［水泥∶石子＝（1∶1.25）~（1∶1.50）］面层，拍平压实，使石子密实且分布均匀。待面层凝结前，即用鬃刷蘸水自上而下刷掉面层水泥浆，使石子表面完全外露为止。为使表面洁净，可用喷雾器自上而下喷水冲洗。水刷石的质量要求是石粒清晰、分布均匀、色泽一致、平整密实，不得有掉粒和接槎的痕迹。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程
③ 干粘石：在水泥砂浆上面直接干粘石子的做法，称干粘石法。其方法同样先在已经硬化的底层水泥砂浆层上按设计要求弹线分格，根据弹线镶嵌分格木条。将底层浇水润湿后，抹上一层6mm厚（1∶2）~（1∶2.5）的水泥砂浆层，随即紧跟着再抹一层2mm厚的1∶0.5水泥石灰膏浆粘结层，同时将配有不同颜色或同色的粒径为4~6mm的石子甩粘拍平压实。拍时不得把砂浆拍出来，以免影响美观，要使石子嵌入深度不小于石子粒径的1/2，持有一定强度后洒水养护。上述为手工甩石子，亦可用喷枪将石子均匀有力地喷射于粘结层上，用铁抹子轻轻压一遍，使表面搓平。干粘石的质量要求是石粒粘结牢固、分布均匀、不掉石粒、不露浆、不漏粘、颜色一致。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程
④ 斩假石与仿斩假石：斩假石又称剁斧石，属中高档外墙装修，装饰效果近于花岗石，但费工较多。施工时先抹水泥砂浆底层，养护硬化后弹线分格并粘结分格木条。洒水润湿后，刮素水泥浆一道，随即抹厚约10mm水泥石碴砂浆罩面层，罩面层配合比为水泥∶石碴=1∶1.25，内掺30％石屑。罩面层应采取防晒措施，并养护2~3d，待强度达到设计强度的60％~70％时，用剁斧将面层斩毛。斩假石面层的剁纹应均匀，方向和深度一致，棱角和分格缝周边留15mm不剁。一般剁两遍，即可做出近似用石料砌成的墙面。
项目八
装饰工程施工
一、 抹灰工程的分类及作用
任务一 抹灰工程
（一） 一般抹灰施工
一般抹灰施工工序为：基层处理，做标志块，冲筋，抹底层灰，抹中层灰，抹罩面层灰，清理场地。
基层处理
使抹灰砂浆与基层体表面粘结牢固，抹灰前应对基层进行必要的处理。对附在基层表面上的灰尘、污垢、油渍等均应清除干净，并洒水润湿。对凹凸不平的表面应剔平，或用1∶3水泥砂浆补平。对楼板洞、穿墙管道洞及门、窗框与立墙交接缝隙处、脚手架孔洞等均应该用1∶3水泥砂浆分层嵌塞密实。混凝土表面应凿毛或薄刮一层107胶水泥砂浆。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
2. 做标志块、冲筋
（1） 做标志块（贴灰饼）：先用托线板全面检查砖墙表面的垂直平整程度，根据检查的实际情况并兼顾抹灰的总平均厚度规定，决定墙面抹灰的厚度。接着在2m左右高度，离墙两阴角10～20cm处，用底层抹灰砂浆（也可用1∶3水泥砂浆或1∶3∶9混合砂浆）各做一个标准标志块，厚度为抹灰层厚度，大小50mm左右见方。以这两个标准标志块为依据，再用托线板靠、吊垂直确定墙下部对应的两个标志块厚度，其位置在踢脚板上口，使上下两个标志块在一条垂直线上，如图8-3所示。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
（2） 做冲筋：冲筋也叫“标筋”、“出柱头”，就是在上下两个标志块之间先抹出一长条梯形灰埂，其宽度为60～70mm，厚度与标志块相平，作为墙面抹底子灰填平的标准。其做法是在上下两个标志块中间先抹一层，再抹第二遍凸出成八字形，要比灰饼凸出10mm左右，然后用木杠紧贴灰饼左上右下搓，直到把冲筋搓得与标志块一样平为止，同时要将冲筋的两边用刮尺修成斜面，使其与抹灰层接槎顺平。冲筋用的砂浆，应与抹灰底层砂浆相同。
3. 抹底层灰
为了使抹灰层与基体粘结牢固，底层抹灰是关键工序。底层是粘结层，用水灰比0.37～0.4的素水泥浆或聚合物水泥浆薄刮一遍后，紧跟着上砂浆，一般用1∶0.5∶2的水泥∶石灰膏∶砂混合砂浆，厚度为3～5mm。抹完后用软靠尺刮平，而后用木抹子搓平。如发现平整不好，尤其边角处，应及时添灰搓平。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
4. 抹中层灰
底层抹后紧跟着就抹中层砂浆，其配合比一般采用水泥∶石灰膏∶砂=1∶3∶9的水泥混合砂浆，抹灰厚度6mm左右，抹后用软刮尺刮平赶匀，随刮随用长毛刷子将抹印顺平，再用木抹子搓平。抹中层灰时，铁抹抹压方向宜与底层灰抹压方向相垂直。中层灰应抹得平整、光洁。
5. 抹罩面层灰
（1） 罩面石膏灰应掺入缓凝剂，其掺量应由试验确定，一般控制在15～20min内凝结。涂抹应分两遍连续进行，第一遍应涂抹在干燥的中层上，但不得涂抹在水泥砂浆层上。面层灰应抹得平整、光滑，不见抹印。
（2） 待中层抹灰达到六至七成干，即用手捺不软有指印时（要防止过干，如过干应稍洒水），再开始面层抹灰。如使用纸筋石灰或麻刀石灰时，一般分两遍成活。第一遍抹得越薄越好，紧跟着抹第二遍。抹第二遍时，抹子要稍平，抹完后待灰浆稍干，再用塑料抹子或压子顺着抹纹压实压光。各抹灰层受冻或急骤干燥，都能产生裂纹或脱落，因此需要加强养护。
6. 清理场地
抹灰完毕，要将粘在门窗框、墙面上的灰浆及落地灰及时清除，打扫干净。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
（二） 装饰抹灰施工
1. 水磨石构造
2. 水磨石地面施工工艺
水磨石地面抹灰施工工艺流程为：基层表面清理→底层抹灰→分格弹线、安分格条→铺设水泥石粒浆→打磨→酸洗打蜡→成品保护。
（1） 基层表面清理：浇水湿润，底层抹灰冲筋。在底层抹灰之前，应先修补不平处和清扫完毕，经浇水湿润后根据墙上水平线按设计的底层抹灰厚度要求，先由墙四周拉线作标志灰饼，并用干硬性砂浆进行冲筋，冲筋间距视房间大小而定，一般以1.0～1.5m为宜，有地漏的地方应按排水方向找出0.5％～1％的泛水。
（2） 底层抹灰：地面为1∶3干硬性水泥砂浆，要求配比准确、拌合均匀。地面按冲筋高度填干硬性砂浆，先用铁抹子将灰拍实，再次用木抹子搓平，对低凹处填灰补齐刮平，滚压密实，再次用木抹搓平。底层抹灰完成后经2m靠尺检查，表面平整度偏差在2mm以内，标高符合水平线方向为合格。底层抹灰完成后次日即可浇水养护，常温下施工要充分浇水2~3d，低温或冬期施工可不浇水，应覆盖养护3～5d。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
（3） 分格弹线、安分格条：
① 弹线：按设计要求，先找出房间纵横中心点，由中心向纵横方向弹出分格线。若无特殊要求时，分格间距以1m左右为宜。边线宽度一般为150～300mm，四周应同宽，地面为彩色水磨石时应按图样分色弹出花饰线，便于施工，如图86所示。
② 镶嵌分格条：镶嵌分格条，应先镶嵌四周边线，再分别镶嵌中间部分的纵横线，最后镶嵌花饰、分色部位。镶嵌边线应以四周墙的标高线为准，分格条顶标高与通线平，将分格条紧贴平口板条与地面呈直角，即用水泥素灰八字角固定一侧，以其八字角高为6mm，宽为10mm为宜。以此逐根连接，当全长固定后即可撤去平口板条，并随即在另一侧用水泥素灰按八字角固定。并用排笔沾水在水泥素灰匀刷数次，使水泥素灰与底层抹灰粘结更牢。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
分格条粘嵌要牢固，接头应严密，并保证分格条上口面平整一致。分格条正确的粘嵌高度应是略大于分格条高度的1/2，见图87，并注意在分格条十字交叉接头处粘嵌水泥浆时，应留15～20mm的空隙，以确保铺设石粒浆时使石粒分布均匀、饱满。地面伸缩缝的分格和找平层的伸缩缝上下重合，用两块分格条并排安置，以适应裂缝发展。为使伸缩缝处的分格铜条与磨石之间结合紧密，应将分格铜条钻孔，用2寸平头木螺钉穿过铜条，浇入水磨石内，孔径6mm、间距300mm，铜条外侧扩孔，使平头螺钉穿过铜条后，钉头表面与铜条表面相平。嵌分格条时，先用靠尺靠齐，再用尼龙线拉直控制上口平直，然后用1∶1水泥砂浆粘完一侧，再粘另一侧。操作时用铁皮顺着分格条抹成45°的斜角，分两次抹成，第一次薄抹一道，第二次再抹平，砂浆厚度为分格条高度的1／2。嵌固后，用毛刷蘸水清刷一遍，保持洁净光平。严格控制上表面的水平和顺直，在水泥初凝时，进行二次校正，保证平直，牢固粘接严密，做完24h后应洒水养护。图8-7水磨石地面分格条设置
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
（4） 铺设水泥石粒浆：拌制水泥石粒浆时，需严格按配合比计量。所选用的石粒品种、粒径应符合设计要求，石粒应洁净、无杂物。在同一面层上采用彩色图案时，先做深色，后做浅色；先做大面，后做镶边，待前一种水泥石渣凝固后，再铺后一种水泥石渣，严禁几种颜色同时铺设。水泥石渣配合比，需指定专人负责掌握，负责配料，施工人员不随意变动。白色或浅色水磨石面层，应采用白色硅酸盐水泥；深色的水磨石面层，可采用普通硅酸盐水泥。当水泥中需掺入颜料时，应采用耐光、耐碱的矿物颜料，不得使用酸性颜料，并控制好颜料的掺入量（宜为水泥重量的3%～6%）。将颜料和水泥事先干拌均匀后备用，备用量按一个区段配备。铺水泥石渣之前，将地面积水、浮砂等清扫干净，然后刷一遍同一色水泥浆，接着铺水泥石渣。水泥石渣铺设厚度，根据地面厚度而定，40mm厚的地面，水泥石渣采用水泥∶石渣＝1∶2.5的比例混合，铺设厚度高出分格条3 ～５mm，经拍压平整后，用铁滚筒滚压。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
（5） 打磨：控制好开磨时间，见表8-1。水磨石开磨的时间与水泥强度等级及养护时的气温高低有关，一般应通过试磨以石粒不松动，水泥浆面与石粒面基本平齐为准，20～40mm大粒径石渣地面不少于15d。先试磨，随磨随洒水，及时清扫磨石浆，第一遍用36号磨石，边磨边用长靠尺检查测定水平。边角处用手提式磨石机和人工磨平，达到表面平整，分格条全部外露，石料外露均匀为止。第一遍磨石磨完后，改用80号磨石磨两遍，磨完两遍，将地面彻底清洗干净。用同色水泥浆满浆，孔眼大的用石粒嵌补，经养护3d后，改用180号磨石磨第四遍，直到表面光滑，平整度达到标准。磨石机开动以后，按指定方向徐徐推进，不停留。依顺序一排一排紧接着打磨，配备专人洒水并用靠尺检查水平，同时指挥打磨工操作。地面突出部分，磨石机缓慢均匀移动，且速度要慢，不停留，以避免出现凹坑。
项目八
装饰工程施工
二、 抹灰工程施工
任务一 抹灰工程
（6） 酸洗打蜡：磨完第四遍，经检查合格后，进行地面保护，同时插入墙裙，踢脚线施工。待水电安装、油漆玻璃等全部施工完毕，并在其他工作不致损伤和污染地面的情况下，将地面彻底清洗干净，晾干后上草酸，用40号磨石反复打磨3～4遍。草酸由浓变淡，开始用100∶（8～10）（水∶草酸）溶液均匀地洒在地面上，打磨后及时用棉纱擦净浆液，禁止用水冲洗，然后用100∶（6～8）草酸液磨第三遍或第四遍，达到表面光滑为止，每次清磨都擦净地面浆液。打蜡擦光，将蜡包在薄布内，薄薄地均匀地涂在地面上，待干后用细帆布或麻布包裹在木块上，磨擦均匀，经24h后，用打蜡机打磨至光亮为止。
（7） 成品保护：
① 首先重视每道工序，严格操作，统筹考虑施工程序，并对前工序之半成品加强保护，使最终成品符合质量要求。
② 运浆小车要注意不碰门框，并要对门框加以防护。
③ 在操作全过程中，对水电管线、暖气片等不得移动，对预埋件不得损坏。
④ 磨石浆应及时运到指定点，不得流入地漏、下水口，以防堵塞。
⑤ 磨石机应配加罩板，防止溅浆污染墙面，有污染应随时用清水刷净。
项目八
装饰工程施工
二、 抹灰工程施工
