项目七
防水工程施工
《建筑施工技术》

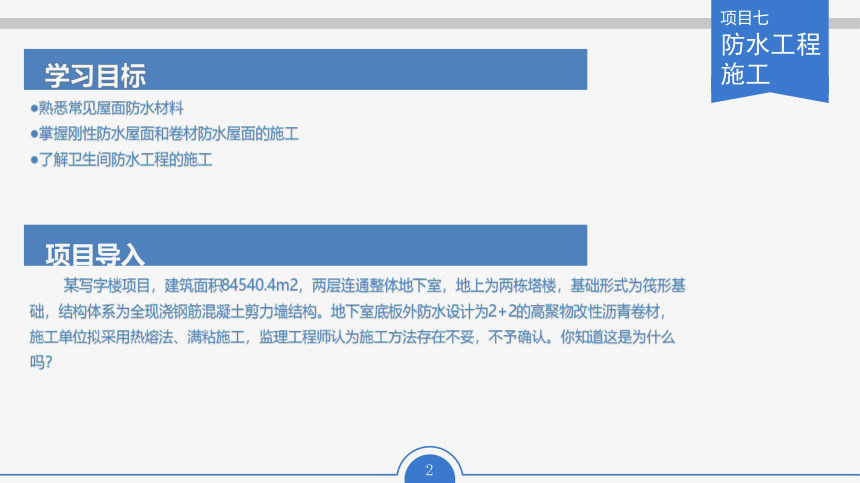

学习目标
●熟悉常见屋面防水材料
●掌握刚性防水屋面和卷材防水屋面的施工
●了解卫生间防水工程的施工
项目七
防水工程施工
项目导入
某写字楼项目，建筑面积84540.4m2，两层连通整体地下室，地上为两栋塔楼，基础形式为筏形基础，结构体系为全现浇钢筋混凝土剪力墙结构。地下室底板外防水设计为2+2的高聚物改性沥青卷材，施工单位拟采用热熔法、满粘施工，监理工程师认为施工方法存在不妥，不予确认。你知道这是为什么吗？

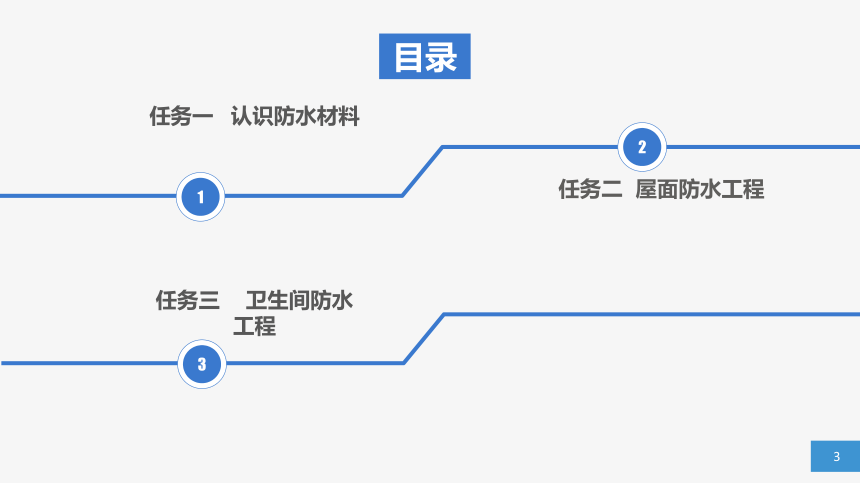

任务一 认识防水材料
任务二 屋面防水工程
任务三 卫生间防水工程
任务二 屋面防水工程
《建筑施工技术》
·保温隔热层
·防水层
任务二 屋面防水工程

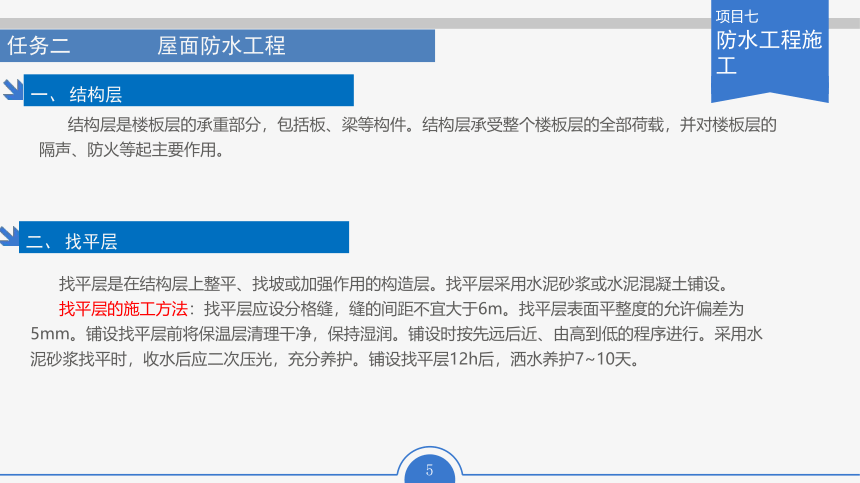

结构层是楼板层的承重部分，包括板、梁等构件。结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。
项目七
防水工程施工
一、 结构层
二、 找平层
找平层是在结构层上整平、找坡或加强作用的构造层。找平层采用水泥砂浆或水泥混凝土铺设。
找平层的施工方法：找平层应设分格缝，缝的间距不宜大于6m。找平层表面平整度的允许偏差为5mm。铺设找平层前将保温层清理干净，保持湿润。铺设时按先远后近、由高到低的程序进行。采用水泥砂浆找平时，收水后应二次压光，充分养护。铺设找平层12h后，洒水养护7~10天。
任务二 屋面防水工程
屋面保温隔热层的作用有：减弱室外气温对室内的影响，或保持因采暖、降温措施而形成的室内气温。对保温隔热所用的材料，要求相对密度小、耐腐蚀，并有一定的强度。常用的保温隔热材料有石灰炉渣、水泥珍珠岩、加气混凝土和微孔硅酸钙等，还有预制混凝土板架空隔热层。保温层一般分为正置式和倒置式保温层:
(一) 正置式
保温层设置在防水层下面,是传统屋面构造做法。传统屋面隔热保温层的选材一般为珍珠岩、水泥聚苯板、加气混凝土、陶粒混凝土、聚苯乙烯板（EPS）等材料。这些材料普遍存在吸水率大的通病，如果吸水，保温隔热性能大大降低，无法满足隔热的要求，所以一定要靠防水层做在其上面，防止水分的渗入，保证隔热层的干燥，方能隔热保温。
项目七
防水工程施工
三、 保温隔热层
任务二 屋面防水工程

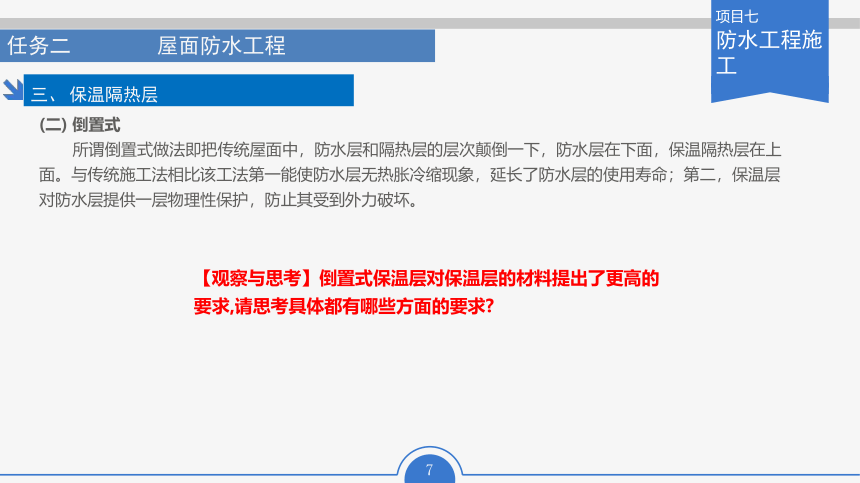

(二) 倒置式
所谓倒置式做法即把传统屋面中，防水层和隔热层的层次颠倒一下，防水层在下面，保温隔热层在上面。与传统施工法相比该工法第一能使防水层无热胀冷缩现象，延长了防水层的使用寿命；第二，保温层对防水层提供一层物理性保护，防止其受到外力破坏。
项目七
防水工程施工
三、 保温隔热层
【观察与思考】倒置式保温层对保温层的材料提出了更高的要求,请思考具体都有哪些方面的要求
任务二 屋面防水工程

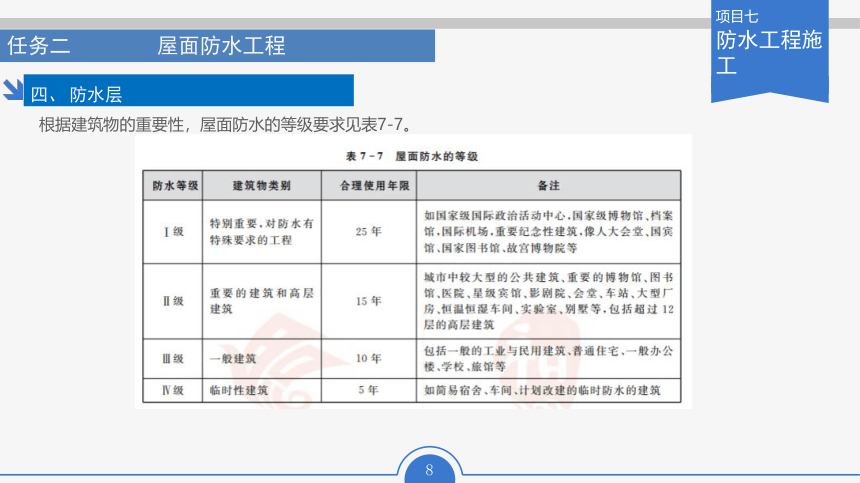

根据建筑物的重要性，屋面防水的等级要求见表7-7。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
（一） 刚性防水层

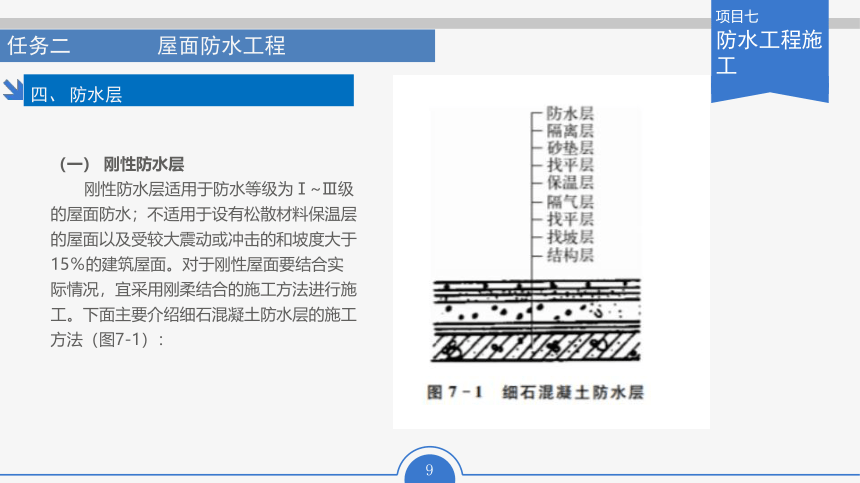

刚性防水层适用于防水等级为Ⅰ~Ⅲ级的屋面防水；不适用于设有松散材料保温层的屋面以及受较大震动或冲击的和坡度大于15％的建筑屋面。对于刚性屋面要结合实际情况，宜采用刚柔结合的施工方法进行施工。下面主要介绍细石混凝土防水层的施工方法（图7-1）：
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
1 对材料的要求
（1） 细石混凝土不得使用火山灰质水泥。当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施。粗骨料含泥量不应大于1%,细骨料含泥量不应大于2%。
（2） 混凝土水灰比不应大于0.55；每立方米混凝土水泥用量不得少于330kg;含砂率宜为35%~40%;灰砂比宜为1∶2~1∶2.5；混凝土强度等级不应低于C20。
（3） 混凝土中掺加的外加剂应有合格证明，并做现场复试后方可使用。外加剂按配合比应准确计量，投料顺序得当，并应使用机械搅拌，机械振捣。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
2 施工前准备
（1） 已施工完的结构层、找平层、隔汽层、保温层、隔离层办理完验收手续时，伸出屋面的机房、水池、烟囱等也已按设计施工完毕。
（2） 基层清理干净，已洒水冲洗、湿润，在女儿墙面四周弹好水平控制线，找好泛水及标高。
（3） 伸出屋面的水管、风管等已安装，并在四周预留分格缝，以便嵌缝；管根部位应用细石混凝土填塞密实，将管根固定。
（4） 夜晚作业时，应落实好照明设施；雨季施工时，应尽量安排在晴天施工，施工时环境温度应在5~35℃之间，避免在负温度或烈日曝晒下施工。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
3 施工过程
基层处理 → 隔离层施工 → 立分格缝模板 → 钢筋网绑扎 → 浇筑细石混凝土防水层 → 振捣滚压抹光 → 二次压光 → 拆分格缝模板及边模 → 三次压光修整分格缝 → 养护 → 分格缝内嵌填密封材料。
4 分隔缝留置与要求
（1） 配筋细石混凝土防水层在屋面板支撑端处、屋面转折处、防水层与突出屋面结构的交接处设置分格缝，其纵横缝间距不大于6m，图7-2为刚性屋面的分隔缝划分。图7-2刚性屋面的分隔缝划分
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
（2） 无配筋细石混凝土防水层除在上述部位留置分格缝外，板块中间还须留置分格缝，分格缝最大距离不超过2m，分格缝深度不小于混凝土厚度的2/3，缝宽为10~20mm，缝中嵌填密封材料。
（3） 分格缝截面做成上宽下窄形，采用木板或玻璃条做分格模板，分格缝模板安装位置要准确，并拉通线找直、固定，确保横平竖直，起条时不得损坏分格缝处的混凝土。
（4） 细石混凝土防水层与女儿墙、山墙交接处施工时在离墙250~300mm处留置分格缝，缝内嵌硅胶或玻璃胶等密封材料。
（5） 钢筋网铺设：钢筋网的钢筋规格、间距必须符合设计要求，网片采用绑扎或焊接，分割缝处断开并应弯成90°，绑扎铁丝收口应向下弯，不得露出防水层表面，钢筋网片必须置于细石混凝土中部偏上位置，但保护层厚度应大于10mm（图7-3）。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
5 施工方法
（1） 无筋刚性防水层：是在40mm厚C20细石混凝土内掺加水泥用量3%的硅质密实剂，在拍实的找坡层或隔离层上直接做刚性防水板块。板块必须设分隔缝，半缝分隔间距为1.5m×1.5m，全缝分隔间距为不大于6m,分隔缝内分别嵌入7mm厚和20mm厚专用密封膏（水乳型丙烯酸建筑密封膏），下部用细砂填充。
（2） 配筋刚性防水层：是在40mm厚C20细石混凝土内配置Ф6或冷拔Ф4的一级钢筋（双向中距100~200mm），钢筋网片可绑扎（钢丝尾要向下）或点焊，钢筋安放位置以居中偏上为宜，但保护层不应小于10mm厚。细石混凝土易掺加防水剂、减水剂或膨胀剂等外加剂。配筋刚性防水层必须设置分隔缝，分隔缝间距不大于6m，钢筋网片在分隔缝处应断开。应在浇注完毕后6~12h内（夏季可缩短至2~3h）进行养护。浇水养护时间以达到标准条件下养护28d强度的60%左右为宜，一般不得少于14d，浇水次数应能保持混凝土处于湿润状态。一般当气温15℃左右，每天浇水2~4次；炎热及气候干燥时，应适当增加浇水次数。养护完后在分隔缝内嵌入20mm厚专用密封膏（水乳型丙烯酸建筑密封膏），下部用细砂填充。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
（二） 卷材防水层
1 卷材防水层的构造
卷材防水屋面是用胶黏剂将卷材逐层粘结铺设而成的防水屋面（图7-4）。
2 施工前准备
（1） 检查找平层的质量、排水坡度、细部处理，其应达到要求。
（2） 用简易的测试方法检查找平层的干燥度。方法是用1m2的防水卷材平坦地铺盖在找平层上，静置3~4h后掀开检查，找平层覆盖部位与卷材上不见水印就可铺贴防水卷材。
（3） 无保温层的分格缝中，要嵌填好密封材料，有保温层的分格缝兼作排气道时，在分格缝面单边粘200~300mm宽的防水卷材覆盖。排气道必须纵横贯通，并设置排气孔。
（4） 检查伸出屋面的管道、设备、预埋件等安装质量，基层的孔隙都要灌筑密实。
（5） 检查水平、垂直运输的机具运行正常，道路要畅通。
（6） 脚手架顶端的护栏要绑扎好，屋面洞口的防护设施要达到施工安全规定。
（7） 防止沥青胶在运输和施工时污染外墙装饰，施工前要采取有效的防护措施。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
3 卷材防水层施工
（1） 施工工艺，见表7-8。
（2） 施工流程：铺贴工艺流程为：基层清理→底胶涂布→复杂部位增强处理→卷材表面涂胶晾胶基层表面涂胶晾胶卷材铺贴→排气→压实→卷材接头粘贴→压实→卷材末端收头及封边处理→保护层施工。表7-8卷材防水层施工方法施工方法施工工艺热粘法采用热玛缔脂进行卷材与基层、卷材与卷材粘结的施工方法冷粘法采用胶黏剂或玛缔脂进行卷材与基层、卷材与卷材的粘结，而不需要加热施工的方法自粘法采用带有自粘胶的防水卷材，不用热施工，也不需要涂胶结材料，而进行粘结的施工方法热熔法采用火焰加热器熔化热熔型防水卷材底层的热熔胶进行粘结的施工方法焊接法采用热空气焊枪进行防水卷材搭接粘合的施工方法
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
（3） 施工一般要求：正确的施工顺序是保证施工质量的首要条件，施工顺序颠倒或安排不妥，必然会造成混乱，给工程施工进度和工程质量带来损害。
卷材铺贴的搭接方向，主要考虑到坡度大或受震动时卷材易下滑，尤其是含沥青 (温感性大)的卷材，高温时软化下滑是常有发生的。对于高分子卷材铺贴方向要求不严格，为便于施工，一般顺屋脊方向铺贴，搭接方向应顺流水方向，不得逆流水方向，避免流水冲刷接缝，使接缝损坏。垂直屋脊方向铺卷材时，应顺大风方向。当卷材叠层铺设时，上下层不得相互垂直铺贴，以免在搭接缝垂直交叉处形成挡水条，卷材铺贴搭接方向见表7-9。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
屋面卷材防水层施工时，应先做好节点、附加层和屋面排水比较集中等部位的处理；然后，由屋面最低处向上进行。铺贴天沟、檐沟卷材时，宜顺天沟、檐沟方向，减少卷材的搭接。当铺贴连续多跨的屋面卷材时，应按先高跨后低跨、先远后近的次序。铺贴卷材应采用搭接法。平行于屋脊的搭接缝，应顺流水方向搭接；垂直于屋脊的搭接缝，应顺年最大频率风向搭接。叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜留在沟底。上下层及相邻两幅卷材的搭接缝应错开，各种卷材的搭接宽度应符合规范要求。天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于 900mm，并用密封材料嵌填封严。图7-5、7-6、7-7为雨落水口、伸缩缝和阴阳角细部示意图。
项目七
防水工程施工
四、 防水层
任务二 屋面防水工程
保护层一般可采用与防水材料相容、粘结力强、耐风化的15~20mm厚的水泥砂浆,或者是厚度为30~50mm的细石混凝土做保护层,保护层施工完毕后强度达到1.2MPa后方可上人。
项目七
防水工程施工
五、 保护层
任务三 卫生间防水工程
《建筑施工技术》
·施工过程
任务三 卫生间防水工程
由于卫生间一般面积较小，管道口众多，卫生间防水都采用防水涂料,主要有聚氨酯涂膜、氯丁胶乳沥青防水涂料、硅橡胶防水涂料和SBS弹性沥青涂料。下面以聚氨酯涂膜施工为例。
项目七
防水工程施工
一、 材料选择
二、 施工前准备
厕浴间楼地面垫层已完成,穿过厕浴间地面及楼面的所有立管、套管已完成,并已固定牢固,经过验收。管周围缝隙用1∶2∶4豆石混凝土填塞密实(楼板底需吊模板)。
(2) 厕浴间楼地面找平层已完成,标高符合要求,表面应抹平压光、坚实、平整,无空鼓、裂缝、起砂等缺陷,含水率不大于9%。
(3) 找平层的泛水坡度应在2%(即1∶50),不得局部积水,与墙交接处及转角处、管根部位,均要抹成半径为100mm的均匀一致、平整光滑的小圆角,要用专用抹子。凡是靠墙的管根处均要抹出5%(1∶20)坡度,避免此处积水。
(4) 涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留的灰浆硬块及高出部分应刮平,扫净。对管根周围不易清扫的部位,应用毛刷将灰尘等清除。
项目七
防水工程施工
二、 施工前准备
(5) 基层做防水涂料之前,在突出地面和墙面的管根、地漏、排水口、阴阳角等易发生渗漏的部位,应做附加层增补。
(6) 厕浴间墙面按设计要求及施工规定(四周至少上卷300mm)有防水的部位,墙面基层抹灰要压光,要求平整,无空鼓、裂缝、起砂等缺陷。穿过防水层的管道及固定卡具应提前安装并在距管50mm范围内凹进表层5mm,管根做成半径为10mm的圆弧。
(7) 根据墙上的+0.5m水平控制线,弹出墙面防水高度线,标出立管与标准地面的交界线涂料涂刷时要与此相平行。
(8) 厕浴间做防水之前必须设置足够的照明设备(安全低压灯等)和通风设备。
(9) 防水材料一般为易燃有毒物品,储存、保管和使用时要远离火源,施工现场要备有足够的灭火器等消防器材,施工人员要着工作服,穿软底鞋,并设专业工长监管。
(10) 环境温度保持在+5℃以上。
任务三 卫生间防水工程
项目七
防水工程施工
三、 施工过程
1 基层清理
涂膜防水层施工前,先将基层表面上的灰皮用铲刀除掉,用笤帚将尘土、砂粒等杂物清扫干净,尤其是管根、地漏和排水口等部位要仔细清理。如有油污时,应用钢丝刷和砂纸刷掉。基层表面必须平整,凹陷处要用水泥腻子补平,见图7-8。
2 细部附加层施工
（1) 打开包装桶后先搅拌均匀。严禁用水或其他材料稀释产品。
（2) 细部附加层施工:用油漆刷蘸搅拌好的涂料在管根、地漏、阴阳角等容易漏水的薄弱部位均匀涂刷,不得漏涂(地面与墙角交接处,涂膜防水上卷墙上250mm高)。常温4h表干后,再刷第二道涂膜防水涂料,24h实干后,即可进行大面积涂膜防水层施工,每层附加层厚度宜为0.6mm。
3 涂膜防水层施工
聚氨酯防水涂膜一般厚度为1.1mm、1.5mm、2.0mm,根据设计厚度不同,可分成两遍或三遍进行涂膜施工,
4 防水层细部施工
（1) 管根与墙角（2) 地漏处细部做法（3) 门口细部做法
任务三 卫生间防水工程
项目七
防水工程施工
三、 施工过程
5 涂膜防水层的验收
根据防水涂膜施工工艺流程,按检验批、分项工程对每道工序进行认真检查验收,做好记录,须合格方可进行下道工序施工。防水层完成并实干后,对涂膜质量进行全面验收,要求满涂,厚度均匀一致,封闭严密,厚度达到设计要求(做切片检查)。防水层无起鼓、开裂、翘边等缺陷,并且表面光滑。经检查验收合格后可进行蓄水试验(蓄水深度高出标准地面20mm),24h无渗漏,做好记录,可进行保护层施工。
任务三 卫生间防水工程
本章重难点回顾
1.常见屋面防水材料有哪些，特性如何
