项目六
结构安装工程 施工
《建筑施工技术》

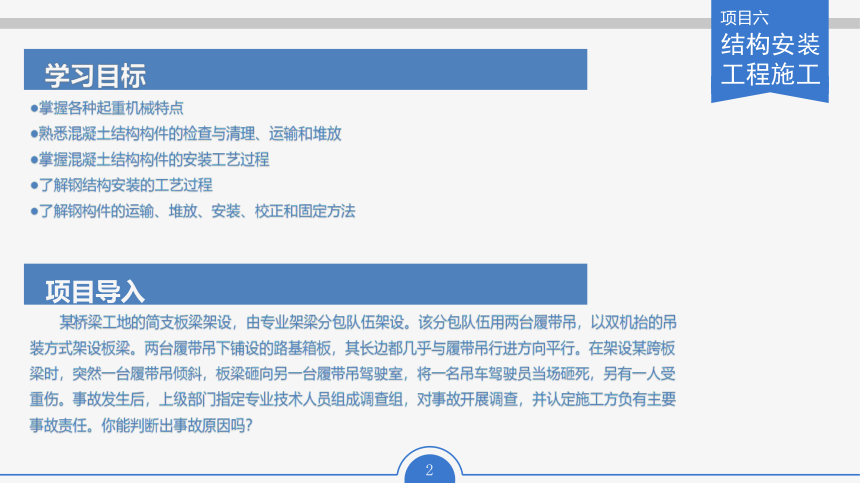

学习目标
●掌握各种起重机械特点
●熟悉混凝土结构构件的检查与清理、运输和堆放
●掌握混凝土结构构件的安装工艺过程
●了解钢结构安装的工艺过程
●了解钢构件的运输、堆放、安装、校正和固定方法
项目六
结构安装工程施工
项目导入
某桥梁工地的简支板梁架设，由专业架梁分包队伍架设。该分包队伍用两台履带吊，以双机抬的吊装方式架设板梁。两台履带吊下铺设的路基箱板，其长边都几乎与履带吊行进方向平行。在架设某跨板梁时，突然一台履带吊倾斜，板梁砸向另一台履带吊驾驶室，将一名吊车驾驶员当场砸死，另有一人受重伤。事故发生后，上级部门指定专业技术人员组成调查组，对事故开展调查，并认定施工方负有主要事故责任。你能判断出事故原因吗？

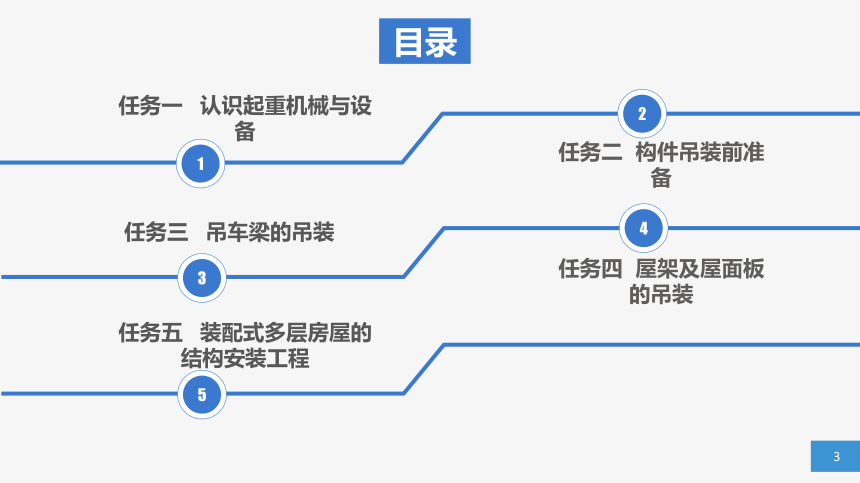

任务一 认识起重机械与设备
任务二 构件吊装前准备
任务三 吊车梁的吊装
任务四 屋架及屋面板的吊装
任务五 装配式多层房屋的结构安装工程
任务五 装配式多层房屋的结构安装工程
《建筑施工技术》
·结构吊装工艺
任务五 装配式多层房屋的结构安装工程

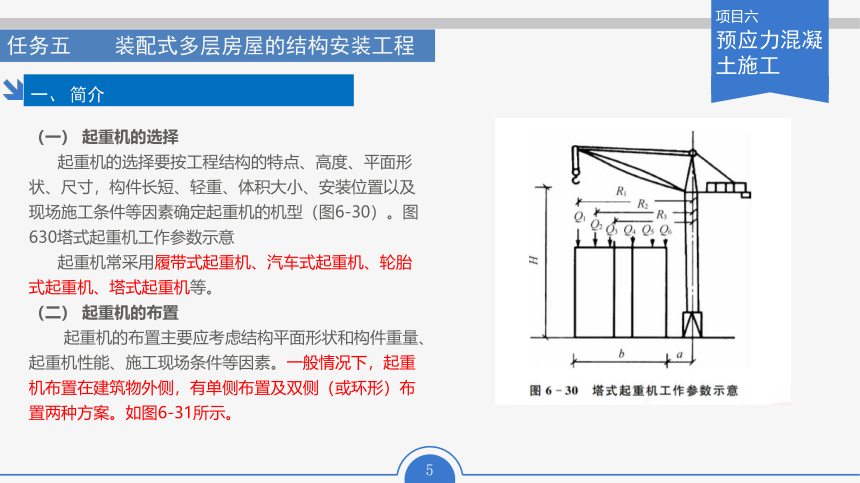

（一） 起重机的选择
起重机的选择要按工程结构的特点、高度、平面形状、尺寸，构件长短、轻重、体积大小、安装位置以及现场施工条件等因素确定起重机的机型（图6-30）。图630塔式起重机工作参数示意
起重机常采用履带式起重机、汽车式起重机、轮胎式起重机、塔式起重机等。
（二） 起重机的布置
起重机的布置主要应考虑结构平面形状和构件重量、起重机性能、施工现场条件等因素。一般情况下，起重机布置在建筑物外侧，有单侧布置及双侧（或环形）布置两种方案。如图6-31所示。
项目六
预应力混凝土施工
一、 简介
任务五 装配式多层房屋的结构安装工程

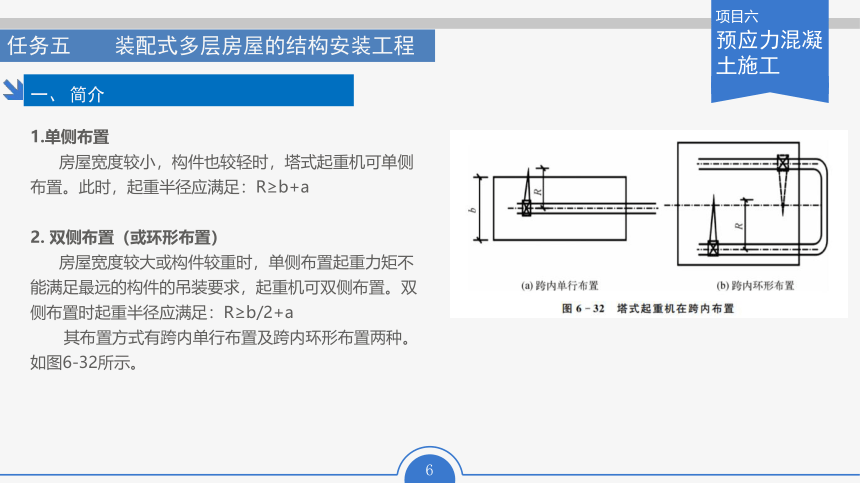

1.单侧布置
房屋宽度较小，构件也较轻时，塔式起重机可单侧布置。此时，起重半径应满足：R≥b+a
2. 双侧布置（或环形布置）
房屋宽度较大或构件较重时，单侧布置起重力矩不能满足最远的构件的吊装要求，起重机可双侧布置。双侧布置时起重半径应满足：R≥b/2+a
其布置方式有跨内单行布置及跨内环形布置两种。如图6-32所示。
项目六
预应力混凝土施工
一、 简介
任务五 装配式多层房屋的结构安装工程
（三） 构件现场布置与堆放
构件布置应遵循原则
（1） 布置在起重机的工作半径范围内，以减少构件的二次搬运。
（2） 重型构件应布置在起重机附近，中小型构件可在外侧。
（3） 应与构件的安装位置相配合，以便吊装时减少起重机的移动和变幅。
（4） 不能影响现场的运输通道。
2. 平面布置方式
平面布置方式应与起重机轨道方向平行、垂直和成斜角布置。
项目六
预应力混凝土施工
一、 简介
任务五 装配式多层房屋的结构安装工程
（四） 结构吊装方法和吊装顺序
分件吊装法
分件吊装法是起重机每开行一次吊装一种构件，如先吊装柱，再吊装梁，最后吊装板。分件吊装法又分为分层分段流水作业及分层大流水两种。
2. 综合吊装法
吊装构件时，一般以一个节间或几个节间为一个施工段，以房屋的全高为一个施工层来组织各工序的施工，起重机把一个施工段的所有构件按设计要求安装至房屋的全高后，再转入下一施工段施工。如图6-33所示。
项目六
预应力混凝土施工
一、 简介
任务五 装配式多层房屋的结构安装工程
（一） 绑扎
柱长在12m以内时采用一点绑扎直吊法；长14～20m时，则需两点绑扎，并对吊点验算。
柱的起吊方法与单层工业厂房柱吊装相同，一般采用旋转法。
外伸钢筋的保护方法有：用钢管保护柱脚外伸钢筋、用垫木保护外伸钢筋及用滑轮组保护外伸钢筋等方法。如图6-34所示。
项目六
预应力混凝土施工
二、 结构吊装工艺
任务五 装配式多层房屋的结构安装工程
（二） 柱的临时固定和校正
上节柱吊装在下节柱的柱头上时，视柱的质量不同，应采用不同的临时固定和校正方法。框架结构的内柱，四面均用方木临时固定和校正；框架边柱两面用方木，另一面用方木加钢管支撑做临时固定和校正；框架的角柱两面均用方木加钢管支撑临时固定和校正。如图6-35所示。
项目六
预应力混凝土施工
二、 结构吊装工艺
任务五 装配式多层房屋的结构安装工程
柱子垂直度的校正一般用经纬仪、线锤进行。柱的校正需要2～3次，首先在脱钩后电焊前进行初校；在柱接头电焊后进行第二次校正，观测电焊时钢筋受热收缩不均引起的偏差。
此外，在梁和楼板安装后还需检查一次，以便消除梁柱接头电焊而产生的偏差。多层装配式框架结构中，构件接头质量直接影响整个结构的稳定和刚度。因此，接头施工时，应保证钢筋焊接和二次灌浆质量。柱的接头型式有三种：榫式接头、插入式接头和桨锚接头，如图6-36所示。装配式框架柱与梁的接头视结构设计要求而定。可以是刚接；也可以是铰接。接头形式有浇筑整体式、牛腿式和齿槽式等，其中以浇筑整体式接头应用最为广泛(图637)。
项目六
预应力混凝土施工
二、 结构吊装工艺
本章重难点回顾
1.各种起重机械特点
2.混凝土结构构件的安装工艺过程
项目六
预应力混凝土施工
