项目六
结构安装工程 施工
《建筑施工技术》

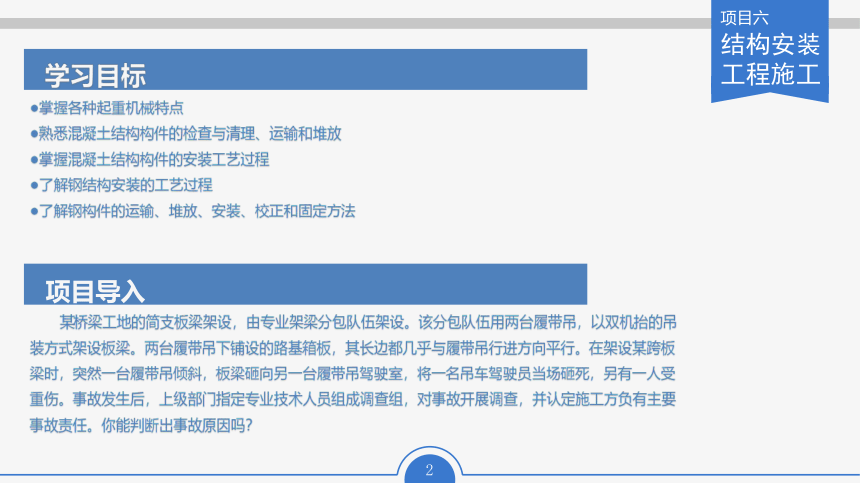

学习目标
●掌握各种起重机械特点
●熟悉混凝土结构构件的检查与清理、运输和堆放
●掌握混凝土结构构件的安装工艺过程
●了解钢结构安装的工艺过程
●了解钢构件的运输、堆放、安装、校正和固定方法
项目六
结构安装工程施工
项目导入
某桥梁工地的简支板梁架设，由专业架梁分包队伍架设。该分包队伍用两台履带吊，以双机抬的吊装方式架设板梁。两台履带吊下铺设的路基箱板，其长边都几乎与履带吊行进方向平行。在架设某跨板梁时，突然一台履带吊倾斜，板梁砸向另一台履带吊驾驶室，将一名吊车驾驶员当场砸死，另有一人受重伤。事故发生后，上级部门指定专业技术人员组成调查组，对事故开展调查，并认定施工方负有主要事故责任。你能判断出事故原因吗？

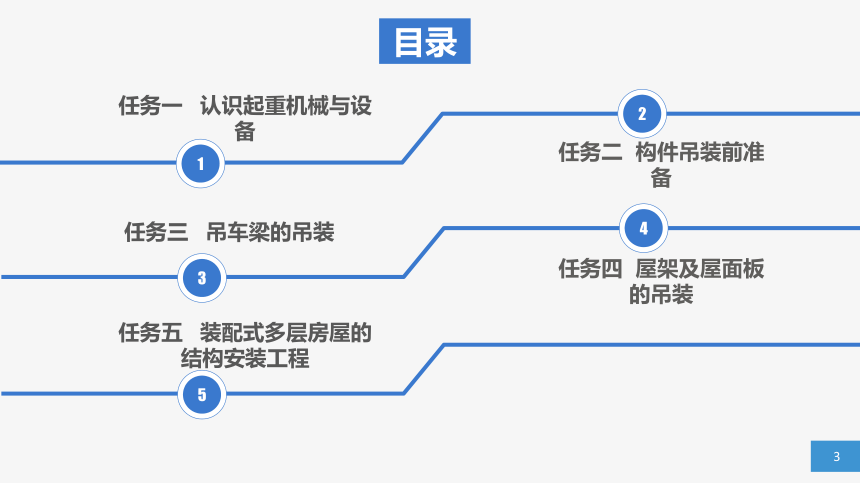

任务一 认识起重机械与设备
任务二 构件吊装前准备
任务三 吊车梁的吊装
任务四 屋架及屋面板的吊装
任务五 装配式多层房屋的结构安装工程
任务三 吊车梁的吊装
《建筑施工技术》
·校正
·最后固定
任务三 吊车梁的吊装

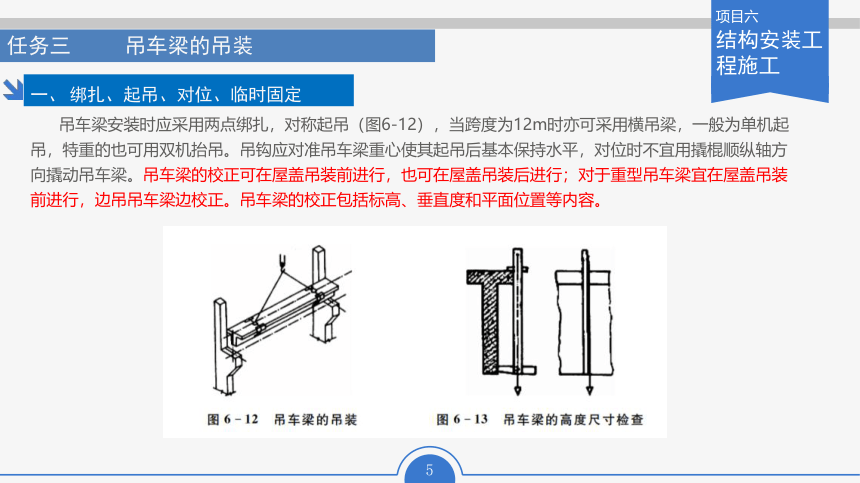

吊车梁安装时应采用两点绑扎，对称起吊（图6-12），当跨度为12m时亦可采用横吊梁，一般为单机起吊，特重的也可用双机抬吊。吊钩应对准吊车梁重心使其起吊后基本保持水平，对位时不宜用撬棍顺纵轴方向撬动吊车梁。吊车梁的校正可在屋盖吊装前进行，也可在屋盖吊装后进行；对于重型吊车梁宜在屋盖吊装前进行，边吊吊车梁边校正。吊车梁的校正包括标高、垂直度和平面位置等内容。
项目六
结构安装工程施工
一、 绑扎、起吊、对位、临时固定
任务三 吊车梁的吊装

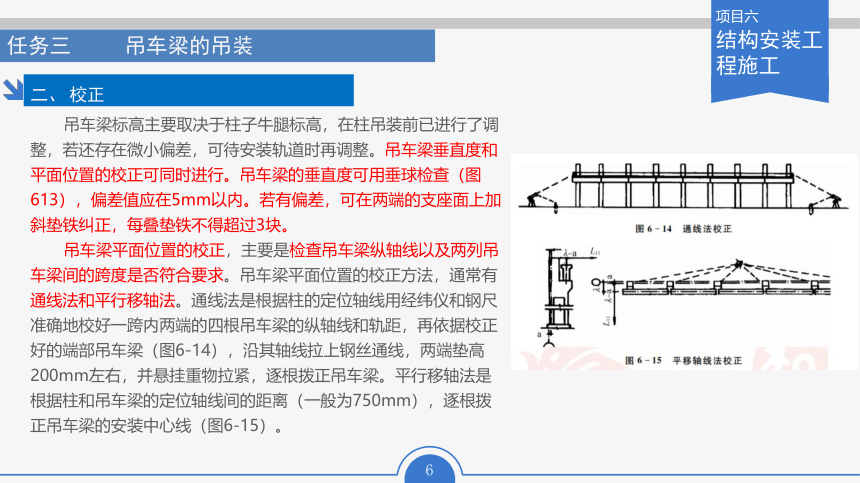

吊车梁标高主要取决于柱子牛腿标高，在柱吊装前已进行了调整，若还存在微小偏差，可待安装轨道时再调整。吊车梁垂直度和平面位置的校正可同时进行。吊车梁的垂直度可用垂球检查（图613），偏差值应在5mm以内。若有偏差，可在两端的支座面上加斜垫铁纠正，每叠垫铁不得超过3块。
吊车梁平面位置的校正，主要是检查吊车梁纵轴线以及两列吊车梁间的跨度是否符合要求。吊车梁平面位置的校正方法，通常有通线法和平行移轴法。通线法是根据柱的定位轴线用经纬仪和钢尺准确地校好一跨内两端的四根吊车梁的纵轴线和轨距，再依据校正好的端部吊车梁（图6-14），沿其轴线拉上钢丝通线，两端垫高200mm左右，并悬挂重物拉紧，逐根拨正吊车梁。平行移轴法是根据柱和吊车梁的定位轴线间的距离（一般为750mm），逐根拨正吊车梁的安装中心线（图6-15）。
项目六
结构安装工程施工
二、 校正
任务三 吊车梁的吊装

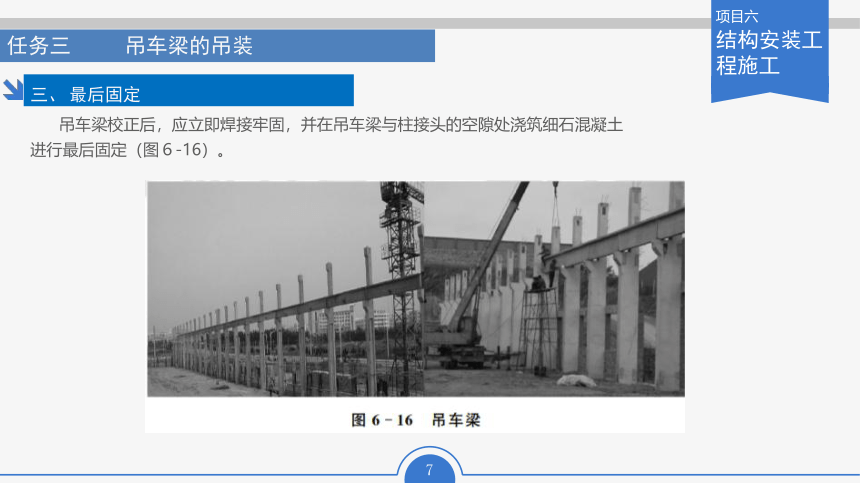

吊车梁校正后，应立即焊接牢固，并在吊车梁与柱接头的空隙处浇筑细石混凝土进行最后固定（图６-16）。
项目六
结构安装工程施工
三、 最后固定
任务四 屋架及屋面板的吊装
《建筑施工技术》
·屋架预制阶段的平面布置
·屋架安装的开行路线
·屋架的安装
任务四 屋架及屋面板的吊装
单层工业厂房吊装构件的平面布置应遵循以下原则：
（1） 每跨构件尽可能布置在本跨内，如确有困难也可布置在跨外而便于吊装的地方。
（2） 构件布置方式应满足吊装工艺要求，尽可能布置在起重机的起重半径内，尽量减少起重机在吊装时的跑车、回转及起重臂的起伏次数。
（3） 按“重近轻远”的原则，首先考虑重型构件的布置。
（4） 构件的布置应便于支模、扎筋及混凝土的浇筑，若为预应力构件，要考虑有足够的抽管、穿筋和张拉的操作场地等。
（5） 所有构件均应布置在坚实的地基上，以免构件变形。
（6） 构件的布置应考虑起重机的开行与回转，保证路线畅通，起重机回转时不与构件相碰。
（7） 构件的平面布置分预制阶段构件的平面布置和安装阶段构件的平面布置。布置时两种情况要综合加以考虑，做到相互协调，有利于吊装。屋架宜安排在厂房跨内平卧叠浇预制，每叠3～4榀，布置方式有三种：斜向布置、正反斜向布置和正反纵向布置等。
项目六
结构安装工程施工
一、 屋架预制阶段的平面布置
任务四 屋架及屋面板的吊装
（一） 单层工业厂房的结构安装方法
分件吊装法
起重机在车间内每开行一次仅安装一种或两种构件。通常分三次开行安装完所有构件。
2. 综合安装法
起重机在车间内的一次开行中，分节间安装完所有的各种类型的构件。
项目六
结构安装工程施工
二、 屋架安装的开行路线
任务四 屋架及屋面板的吊装
（二） 单层工业厂房安装开行路线
吊装屋架、屋面板等屋面构件时，起重机宜跨中开行；吊装柱子时，则视跨度大小、构件尺寸、质量及起重机性能，可沿跨中开行或跨边开行。
项目六
结构安装工程施工
二、 屋架安装的开行路线
任务四 屋架及屋面板的吊装
1.屋架的扶直与就位
钢筋混凝土屋架一般在施工现场平卧重叠预制，吊装前尚应将屋架扶直（图6-21）和就位。屋架是平面受力构件，扶直时在自重作用下屋架承受平面外力：部分改变了构件的受力性质，特别是上弦杆易挠曲开裂。因此，需事先进行吊装应力验算，如截面强度不够，则应采取加固措施。
按起重机与屋架相对位置不同，屋架扶直可分为正向扶直与反向扶直两种。
（1） 正向扶直：起重机位于屋架下弦一侧，首先以吊钩中心对准屋架上弦中点，收紧吊钩，然后略略起臂使屋架脱模，接着起重机升钩并升臂，使屋架以下弦为轴缓慢转为直立状态。
（2） 反向扶直：起重机位于屋架上弦一侧，首先以吊钩对准屋架上弦中点；接着升钩并降臂。使屋架以下弦为轴缓慢转为直立状态。正向扶直与反向扶直的区别在于扶直过程中，一升臂，一降臂，以保持吊钩始终在上弦中点的垂直上方。升臂比降臂易于操作且比较安全，应尽可能采用正向扶直。
项目六
结构安装工程施工
三、 屋架的安装
任务四 屋架及屋面板的吊装
屋架扶直后，应立即就位，即将屋架移往吊装前的规定位置。就位的位置与屋架的安装方法、起重机的性能有关。应考虑屋架的安装顺序、两端朝向等问题且应少占场地，便于吊装作业。一般靠柱边斜放或以3～5榀为一组平行柱边纵向就位，用支撑或8号铁丝等与已安装好的柱或已就位的屋架拉牢，以保持稳定。
项目六
结构安装工程施工
三、 屋架的安装
任务四 屋架及屋面板的吊装
3 屋架的起吊和临时固定
屋架的起吊是先将屋架吊离地面约500mm，然后将屋架转至吊装位置下方，再将屋架吊升超过屋顶约300mm，然后将屋架缓慢放至柱顶，对准建筑物的定位轴线。该轴线在屋架吊装前已用经纬仪放到了柱顶（图625）。规范规定，屋架下弦中心线对定位轴线的移位允许偏差为5mm。
屋架的临时固定方法是：第一榀屋架用四根缆风绳从两边将屋架拉牢，亦可将屋架临时支撑在抗风柱上。其他各榀屋架的临时固定是用两根工具式支撑（屋架校正器）撑在前一榀屋架上（图626）。
项目六
结构安装工程施工
三、 屋架的安装
任务四 屋架及屋面板的吊装
4 屋架的校正与最后固定
屋架的校正（图6-27）一般可采用校正器校正，第一榀屋架则可用缆风绳进行校正。
屋架的垂直度可用经纬仪或线锤进行检查。屋架校正完毕后，应立即用电焊最后固定。焊接时，应先焊接屋架两端成对角线的两侧边，避免两端同侧施焊，以免因焊缝收缩使屋架倾斜。
项目六
结构安装工程施工
三、 屋架的安装
任务四 屋架及屋面板的吊装
天窗架可与屋架组合一次安装，亦可单独安装，应视起重机的起重能力和起吊高度而定。前者高空作业少，但对起重机要求较高；后者为常用方式，安装时需待天窗架两侧屋面板安装后进行。钢筋混凝土天窗架一般可采用两点或四点绑扎（图6-28）。其校正、临时固定亦可用缆风绳、木撑或临时固定器（校正器）进行。
项目六
结构安装工程施工
四、 天窗架的安装
任务四 屋架及屋面板的吊装
面板、桥面板等均预埋有吊环，为充分发挥起重机效率，一般采用一钩多吊（图6-29）。板的安装应自两边檐口左右对称地逐块安向屋脊或两边左右对称地逐块吊向中央，以免支承结构不对称受荷，有利于下部结构的稳定。板就位、校正后，应立即与屋架上弦或支承梁焊牢。
项目六
结构安装工程施工
五、 屋面板的安装屋
