项目六
结构安装工程 施工
《建筑施工技术》

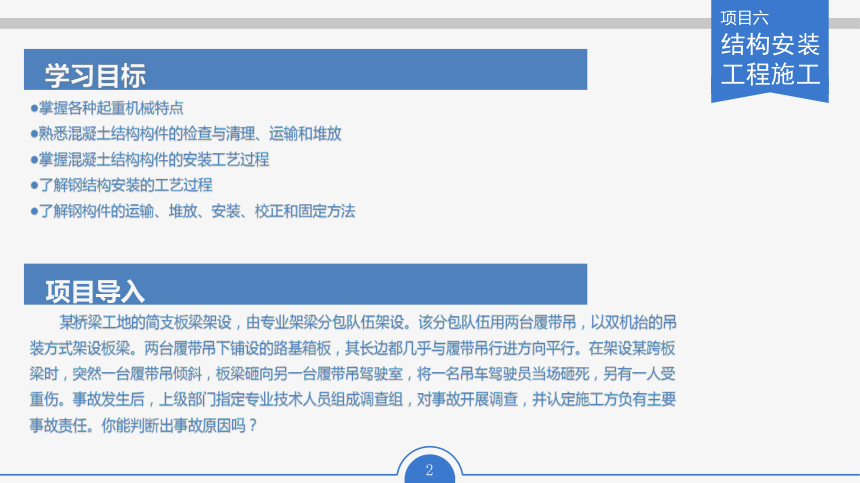

学习目标
●掌握各种起重机械特点
●熟悉混凝土结构构件的检查与清理、运输和堆放
●掌握混凝土结构构件的安装工艺过程
●了解钢结构安装的工艺过程
●了解钢构件的运输、堆放、安装、校正和固定方法
项目六
结构安装工程施工
项目导入
某桥梁工地的简支板梁架设，由专业架梁分包队伍架设。该分包队伍用两台履带吊，以双机抬的吊装方式架设板梁。两台履带吊下铺设的路基箱板，其长边都几乎与履带吊行进方向平行。在架设某跨板梁时，突然一台履带吊倾斜，板梁砸向另一台履带吊驾驶室，将一名吊车驾驶员当场砸死，另有一人受重伤。事故发生后，上级部门指定专业技术人员组成调查组，对事故开展调查，并认定施工方负有主要事故责任。你能判断出事故原因吗？

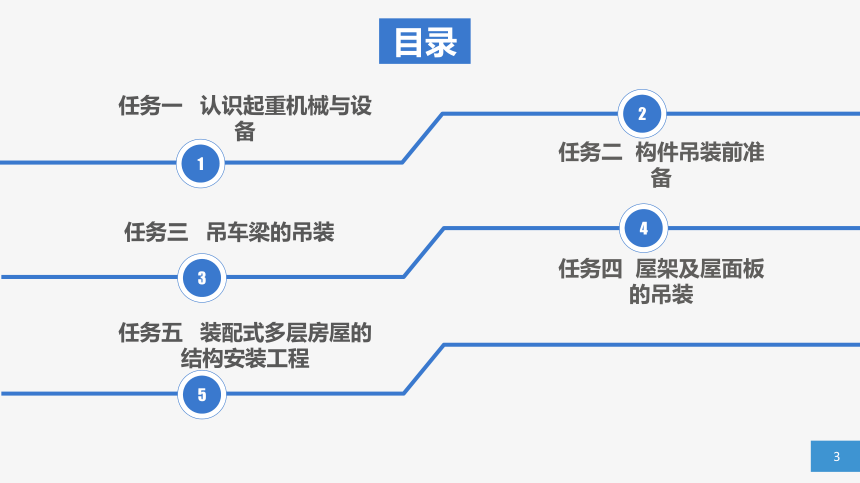

任务一 认识起重机械与设备
任务二 构件吊装前准备
任务三 吊车梁的吊装
任务四 屋架及屋面板的吊装
任务五 装配式多层房屋的结构安装工程
任务一 认识起重机械与设备
《建筑施工技术》
·起重机械
·起重设备
任务一 认识起重机械与设备

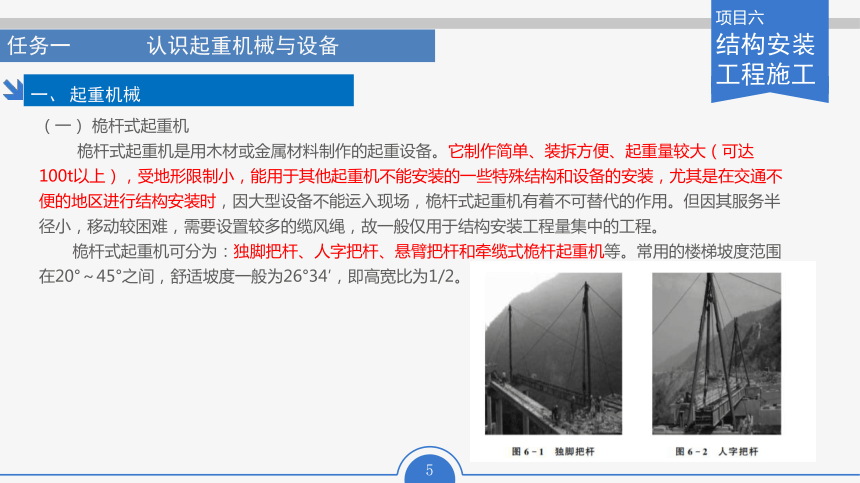

（一） 桅杆式起重机
桅杆式起重机是用木材或金属材料制作的起重设备。它制作简单、装拆方便、起重量较大（可达100t以上），受地形限制小，能用于其他起重机不能安装的一些特殊结构和设备的安装，尤其是在交通不便的地区进行结构安装时，因大型设备不能运入现场，桅杆式起重机有着不可替代的作用。但因其服务半径小，移动较困难，需要设置较多的缆风绳，故一般仅用于结构安装工程量集中的工程。
桅杆式起重机可分为：独脚把杆、人字把杆、悬臂把杆和牵缆式桅杆起重机等。常用的楼梯坡度范围在20°～45°之间，舒适坡度一般为26°34′，即高宽比为1/2。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备

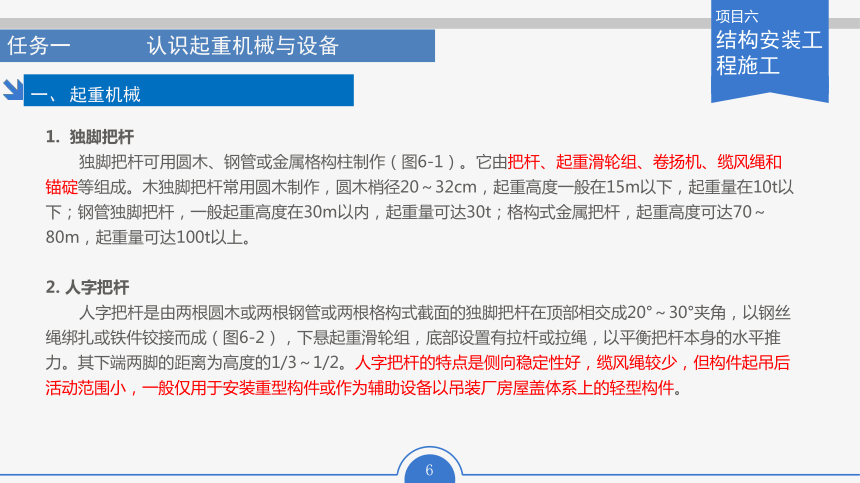

独脚把杆
独脚把杆可用圆木、钢管或金属格构柱制作（图6-1）。它由把杆、起重滑轮组、卷扬机、缆风绳和锚碇等组成。木独脚把杆常用圆木制作，圆木梢径20～32cm，起重高度一般在15m以下，起重量在10t以下；钢管独脚把杆，一般起重高度在30m以内，起重量可达30t；格构式金属把杆，起重高度可达70～80m，起重量可达100t以上。
2. 人字把杆
人字把杆是由两根圆木或两根钢管或两根格构式截面的独脚把杆在顶部相交成20°～30°夹角，以钢丝绳绑扎或铁件铰接而成（图6-2），下悬起重滑轮组，底部设置有拉杆或拉绳，以平衡把杆本身的水平推力。其下端两脚的距离为高度的1/3～1/2。人字把杆的特点是侧向稳定性好，缆风绳较少，但构件起吊后活动范围小，一般仅用于安装重型构件或作为辅助设备以吊装厂房屋盖体系上的轻型构件。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备

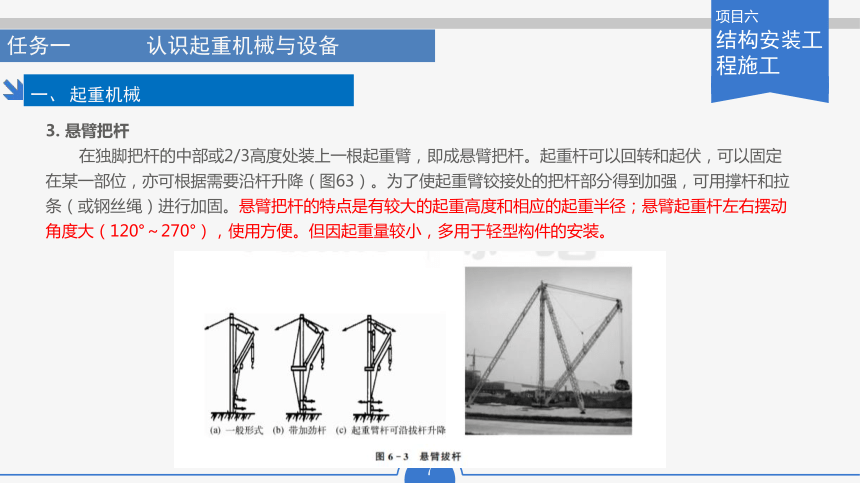

3. 悬臂把杆
在独脚把杆的中部或2/3高度处装上一根起重臂，即成悬臂把杆。起重杆可以回转和起伏，可以固定在某一部位，亦可根据需要沿杆升降（图63）。为了使起重臂铰接处的把杆部分得到加强，可用撑杆和拉条（或钢丝绳）进行加固。悬臂把杆的特点是有较大的起重高度和相应的起重半径；悬臂起重杆左右摆动角度大（120°～270°），使用方便。但因起重量较小，多用于轻型构件的安装。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
4. 牵缆式把杆
牵缆式把杆是在独脚把杆的下端装上一根可以回转和起伏的起重臂而成（图6-4）。整个机身可回转360°，具有较大的起重量和起重半径，灵活性好，可以在较大起重半径范围内，将构件吊到需要位置。用无缝钢管做成的桅杆起重机，其起重量在10t左右，起重高度可达25m，多用于一般工业厂房的结构安装；用格构式截面的把杆和起重臂，起重量可达60t，起重高度可达80余米，可用于重型厂房结构安装或高炉安装。其缺点是需要设置较多的缆风绳。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
（二） 自行式起重机
建筑工程中自行式起重机常用的有履带式起重机、汽车式起重机和轮胎式起重机三种。
履带式起重机
履带式起重机是一种自行杆式全回转起重机，其工作装置经改造后可作挖土机或打桩架，是一种多功能的机械（图6-5）。该机由行走装置、回转机构、机身及起重臂等部分组成，行走装置采用两条链式履带，以减少对地面的平均压力；回转机构为装在底盘上的转盘，使机身可作360°回转；机身内部有动力装置、卷扬机及操纵系统；起重臂为角钢组成的格构式结构，下端铰接于机身上，随机身回转，顶端设有两套滑轮组（起重及变幅滑轮组），钢丝绳通过起重臂顶端滑轮组连接到机身的卷扬机上，起重臂可分节制作并接长。履带式起重机具有操作灵活、使用方便等特点，可在一般道路上行走，有较大的起重能力及工作速度，在平整坚实的道路上还可负载行驶。但履带式起重机行走时速度慢，履带对路面破坏性较大，且稳定性较差；不宜超负荷吊装，当进行长距离转移时，多用平板拖车或铁路平车运输。目前，履带式起重机是建筑结构安装工程中的主要起重机械，特别是单层工业厂房结构安装工程中应用极为广泛。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
履带式起重机主要技术性能包括三个主要参数：起重量Q、起重半径R和起重高度H。起重量一般不包括吊钩、滑轮组的重量；起重半径R是指起重机回转中心至吊钩的水平距离；起重高度H是指起重吊钩中心至停机面的距离。起重机起重量、起重半径和起重高度的大小，取决于起重臂长度及其仰角。即当起重臂长度一定时，随着仰角的增加，起重量和起重高度增加，而起重半径减小。当起重仰角不变时，随着起重臂长度增加，则起重半径和起重高度增加，而起重量减小。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
2. 汽车式起重机
汽车式起重机是将起重机构安装在通用或专用汽车底盘上的全回转起重机，起重机构动力由汽车发动机供给，其行驶的驾驶室与起重操纵室分开设置（图6-6）。该机转移迅速，对路面损伤小，但吊重时需使用支腿，因此不能负重行驶，也不适合在松软或泥泞的地面上工作。一般地，汽车式起重机适用于构件运输装卸作业和结构吊装作业。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
3. 轮胎式起重机
轮胎式起重机在构造上与履带式起重机基本相似，但其行走装置采用轮胎。起重机构及机身装在特制的底盘上，能全回转。随着起重量的大小不同，底盘下装有若干根轮轴，配备有4～10个或更多个轮胎，并有可伸缩的支腿（图67）。起重时，利用支腿增加机身的稳定性，并保护轮胎。必要时，支腿下可加垫块，以扩大支承面。轮胎式起重机的特点与汽车式起重机相同，适用于一般工业厂房结构吊装。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
（三） 塔式起重机
塔式起重机（图68）是一种塔身直立、起重臂安在塔身顶部且可作360°回转的起重机。一般可按行走机构、变幅方式、回转机构的位置以及爬升方式的不同而分成若干类型。塔式起重机广泛用于多层及高层民用建筑和多层工业厂房结构安装施工。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
轨道式塔式起重机
轨道式塔式起重机是在多层房屋施工中应用最为广泛的一种起重机。该机种类繁多，能同时完成垂直和水平运输，在直线和曲线轨道上均能运行，且使用安全，生产效率高，能负荷行走，起重高度可按需要增减塔身，互换节架。但是，轨道式塔式起重机需铺设轨道，装拆、转移费工费时，且台班费较高。
2. 爬升式塔式起重机
爬升式塔式起重机是安装在建筑物内部电梯井或特设开间的结构上，借助于爬升机构随建筑物的升高而向上爬升的起重机械。一般每隔1～2层楼便爬升一次。其特点是塔身短，不需轨道和附着装置，用钢量省，造价低，不占施工现场用地；但塔机荷载作用于楼层，建筑结构需进行相对加固，拆卸时需在屋面架设辅助起重设备。该机适用于施工现场狭窄的高层建筑工程。
3. 附着式塔式起重机
附着式塔式起重机是固定在建筑物近旁混凝土基础上的起重机械，它可借助顶升系统将塔身自行向上接高，从而满足施工进度的要求。为了减小塔身的计算长度，应每隔20m左右将塔身与建筑物用锚固装置相连。该塔式起重机多用于高层建筑施工。附着式塔式起重机还可安在建筑物内部作为爬升式塔式起重机使用，亦可作轨道式塔式起重机使用。
项目六
结构安装工程施工
一、 起重机械
任务一 认识起重机械与设备
1.卷扬机
在建筑施工中常用的卷扬机有快速和慢速两种。快速卷扬机（JJK型）又有单筒和双筒之分，其牵引力为4.0～50kN，主要用于垂直、水平运输和打桩作业；慢速卷扬机（JJM型）多为单筒式，其牵引力为30～200kN，主要用于结构吊装、钢筋冷拉和预应力筋张拉作业。
2. 滑轮组
滑轮组是由一定数量的定滑轮和动滑轮以及绕过它们的绳索组成。滑轮组具有省力和改变力的方向的功能，是起重机械的重要组成部分。滑轮组共同负担构件重量的绳索根数称为工作线数。通常，滑轮组的名称以组成滑轮组定滑轮与动滑轮的数目表示。如由四个定滑轮和四个动滑轮组成的滑轮组称为四四滑轮组。
3. 钢丝绳
结构吊装施工中常用的钢丝绳是先由若干根钢丝捻成股，再由若干股围绕绳芯捻成绳，其规格有6×19和6×37两种（6股，每股分别由19、37根钢丝捻成）。前者钢丝粗、较硬、不易弯曲，多用作缆风绳；后者钢丝细，较柔软，多用作起重用索。
项目六
结构安装工程施工
二、 起重设备
任务一 认识起重机械与设备
4. 横吊梁
横吊梁亦称铁扁担，常用于柱和屋架等构件的吊装。用横吊梁吊柱可使柱身保持垂直，便于安装；用横吊梁吊屋架则可降低起吊高度和减少吊索的水平分力对屋架的压力。
(a) 钢丝绳套件
(b) 钢丝绳卡
(c) 滑轮组
(d) 横吊梁
(e) 卷扬机
(f) 钢丝绳
项目六
结构安装工程施工
二、 起重设备
