项目五
预应力混凝土
施工
《建筑施工技术》
学习目标

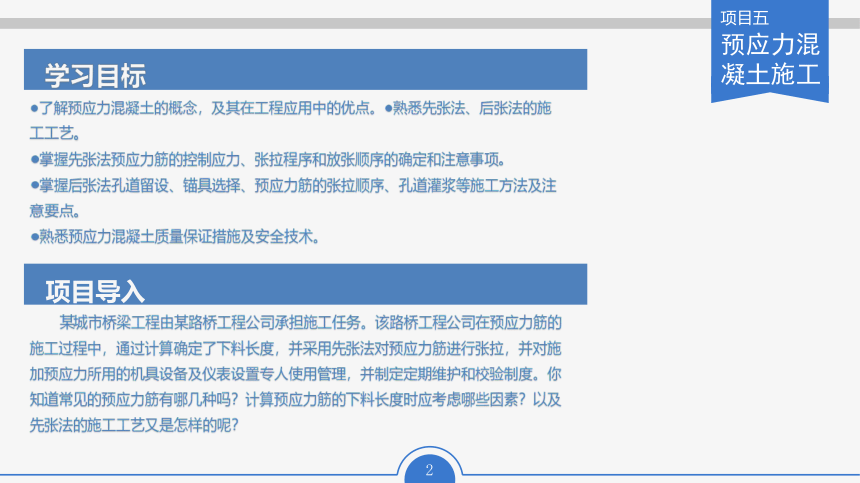

●了解预应力混凝土的概念，及其在工程应用中的优点。●熟悉先张法、后张法的施工工艺。
●掌握先张法预应力筋的控制应力、张拉程序和放张顺序的确定和注意事项。
●掌握后张法孔道留设、锚具选择、预应力筋的张拉顺序、孔道灌浆等施工方法及注意要点。
●熟悉预应力混凝土质量保证措施及安全技术。
项目五
预应力混凝土施工
项目导入
某城市桥梁工程由某路桥工程公司承担施工任务。该路桥工程公司在预应力筋的施工过程中，通过计算确定了下料长度，并采用先张法对预应力筋进行张拉，并对施加预应力所用的机具设备及仪表设置专人使用管理，并制定定期维护和校验制度。你知道常见的预应力筋有哪几种吗？计算预应力筋的下料长度时应考虑哪些因素？以及先张法的施工工艺又是怎样的呢？

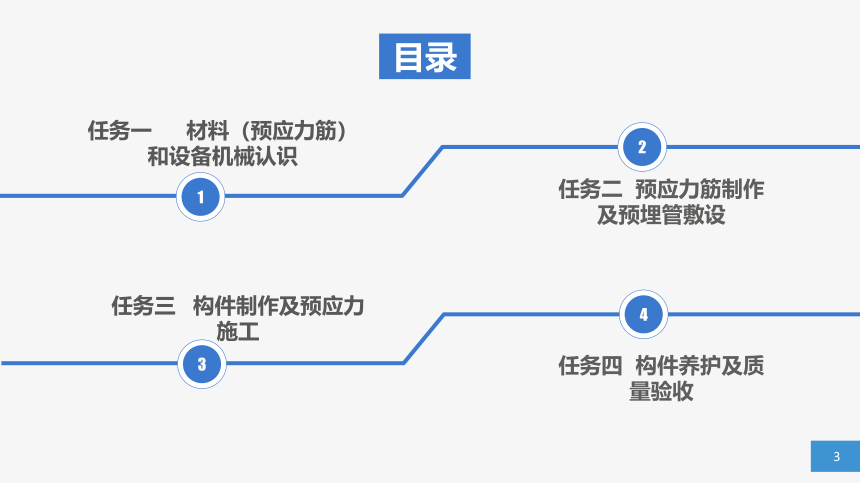

任务一 材料（预应力筋）和设备机械认识
任务二 预应力筋制作及预埋管敷设
任务三 构件制作及预应力施工
任务四 构件养护及质量验收

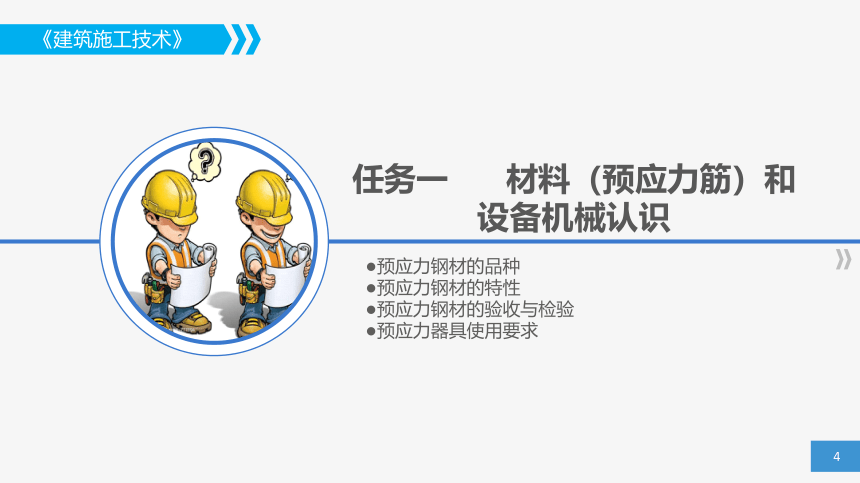

任务一 材料（预应力筋）和设备机械认识
《建筑施工技术》
●预应力钢材的品种
●预应力钢材的特性
●预应力钢材的验收与检验
●预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识

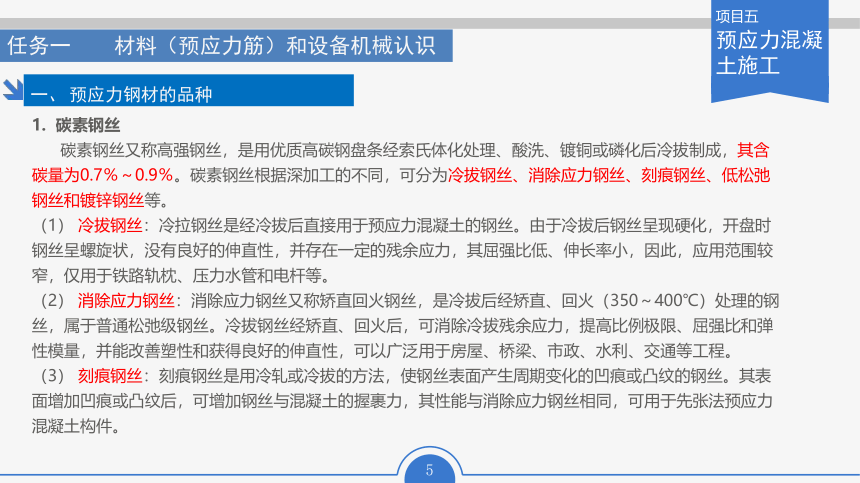

碳素钢丝
碳素钢丝又称高强钢丝，是用优质高碳钢盘条经索氏体化处理、酸洗、镀铜或磷化后冷拔制成，其含碳量为0.7％～0.9％。碳素钢丝根据深加工的不同，可分为冷拔钢丝、消除应力钢丝、刻痕钢丝、低松弛钢丝和镀锌钢丝等。
（1） 冷拔钢丝：冷拉钢丝是经冷拔后直接用于预应力混凝土的钢丝。由于冷拔后钢丝呈现硬化，开盘时钢丝呈螺旋状，没有良好的伸直性，并存在一定的残余应力，其屈强比低、伸长率小，因此，应用范围较窄，仅用于铁路轨枕、压力水管和电杆等。
（2） 消除应力钢丝：消除应力钢丝又称矫直回火钢丝，是冷拔后经矫直、回火（350～400℃）处理的钢丝，属于普通松弛级钢丝。冷拔钢丝经矫直、回火后，可消除冷拔残余应力，提高比例极限、屈强比和弹性模量，并能改善塑性和获得良好的伸直性，可以广泛用于房屋、桥梁、市政、水利、交通等工程。
（3） 刻痕钢丝：刻痕钢丝是用冷轧或冷拔的方法，使钢丝表面产生周期变化的凹痕或凸纹的钢丝。其表面增加凹痕或凸纹后，可增加钢丝与混凝土的握裹力，其性能与消除应力钢丝相同，可用于先张法预应力混凝土构件。
项目五
预应力混凝土施工
一、 预应力钢材的品种
任务一 材料（预应力筋）和设备机械认识

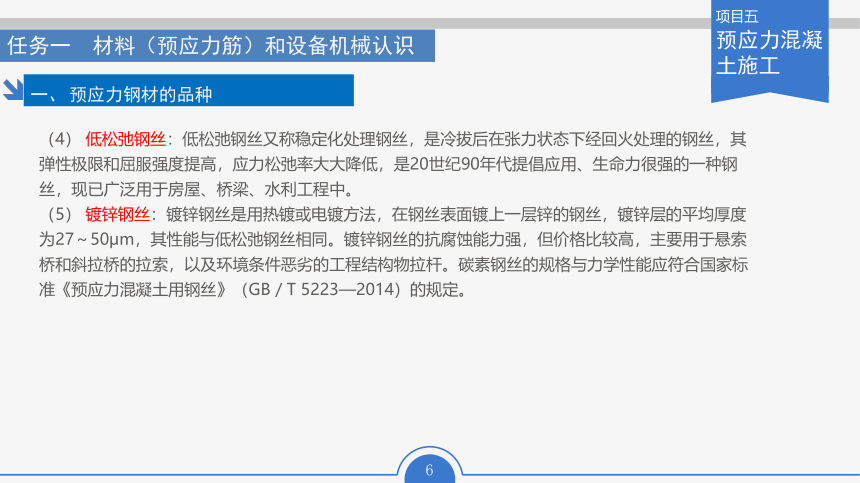

（4） 低松弛钢丝：低松弛钢丝又称稳定化处理钢丝，是冷拔后在张力状态下经回火处理的钢丝，其弹性极限和屈服强度提高，应力松弛率大大降低，是20世纪90年代提倡应用、生命力很强的一种钢丝，现已广泛用于房屋、桥梁、水利工程中。
（5） 镀锌钢丝：镀锌钢丝是用热镀或电镀方法，在钢丝表面镀上一层锌的钢丝，镀锌层的平均厚度为27～50μm，其性能与低松弛钢丝相同。镀锌钢丝的抗腐蚀能力强，但价格比较高，主要用于悬索桥和斜拉桥的拉索，以及环境条件恶劣的工程结构物拉杆。碳素钢丝的规格与力学性能应符合国家标准《预应力混凝土用钢丝》（GB／T 5223—2014）的规定。
项目五
预应力混凝土施工
一、 预应力钢材的品种
任务一 材料（预应力筋）和设备机械认识

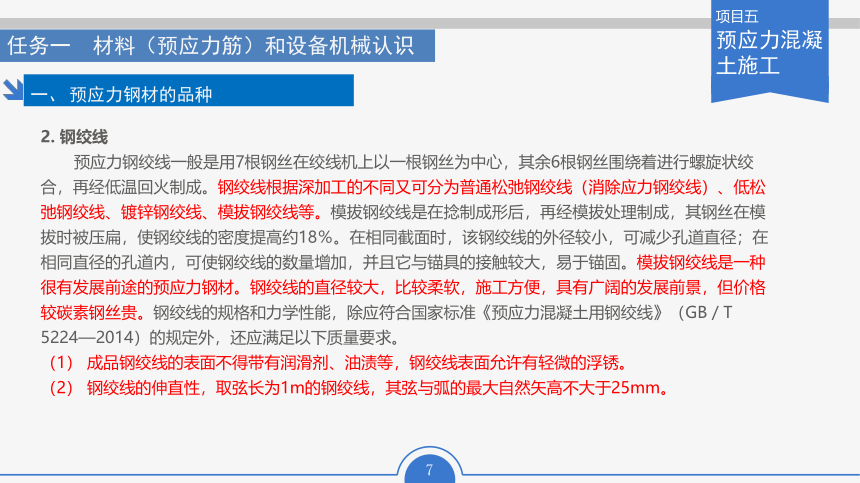

2. 钢绞线
预应力钢绞线一般是用7根钢丝在绞线机上以一根钢丝为中心，其余6根钢丝围绕着进行螺旋状绞合，再经低温回火制成。钢绞线根据深加工的不同又可分为普通松弛钢绞线（消除应力钢绞线）、低松弛钢绞线、镀锌钢绞线、模拔钢绞线等。模拔钢绞线是在捻制成形后，再经模拔处理制成，其钢丝在模拔时被压扁，使钢绞线的密度提高约18％。在相同截面时，该钢绞线的外径较小，可减少孔道直径；在相同直径的孔道内，可使钢绞线的数量增加，并且它与锚具的接触较大，易于锚固。模拔钢绞线是一种很有发展前途的预应力钢材。钢绞线的直径较大，比较柔软，施工方便，具有广阔的发展前景，但价格较碳素钢丝贵。钢绞线的规格和力学性能，除应符合国家标准《预应力混凝土用钢绞线》（GB／T 5224—2014）的规定外，还应满足以下质量要求。
（1） 成品钢绞线的表面不得带有润滑剂、油渍等，钢绞线表面允许有轻微的浮锈。
（2） 钢绞线的伸直性，取弦长为1m的钢绞线，其弦与弧的最大自然矢高不大于25mm。
项目五
预应力混凝土施工
一、 预应力钢材的品种
任务一 材料（预应力筋）和设备机械认识

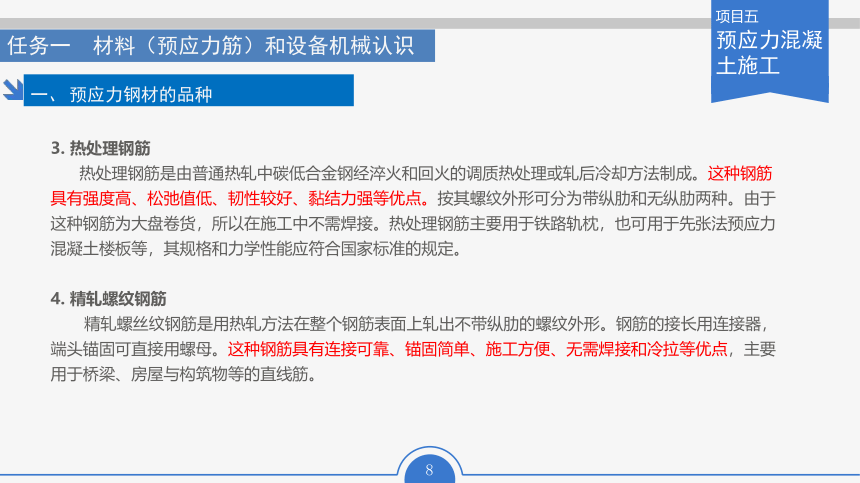

3. 热处理钢筋
热处理钢筋是由普通热轧中碳低合金钢经淬火和回火的调质热处理或轧后冷却方法制成。这种钢筋具有强度高、松弛值低、韧性较好、黏结力强等优点。按其螺纹外形可分为带纵肋和无纵肋两种。由于这种钢筋为大盘卷货，所以在施工中不需焊接。热处理钢筋主要用于铁路轨枕，也可用于先张法预应力混凝土楼板等，其规格和力学性能应符合国家标准的规定。
4. 精轧螺纹钢筋
精轧螺丝纹钢筋是用热轧方法在整个钢筋表面上轧出不带纵肋的螺纹外形。钢筋的接长用连接器，端头锚固可直接用螺母。这种钢筋具有连接可靠、锚固简单、施工方便、无需焊接和冷拉等优点，主要用于桥梁、房屋与构筑物等的直线筋。
项目五
预应力混凝土施工
一、 预应力钢材的品种
任务一 材料（预应力筋）和设备机械认识
应力—应变曲线

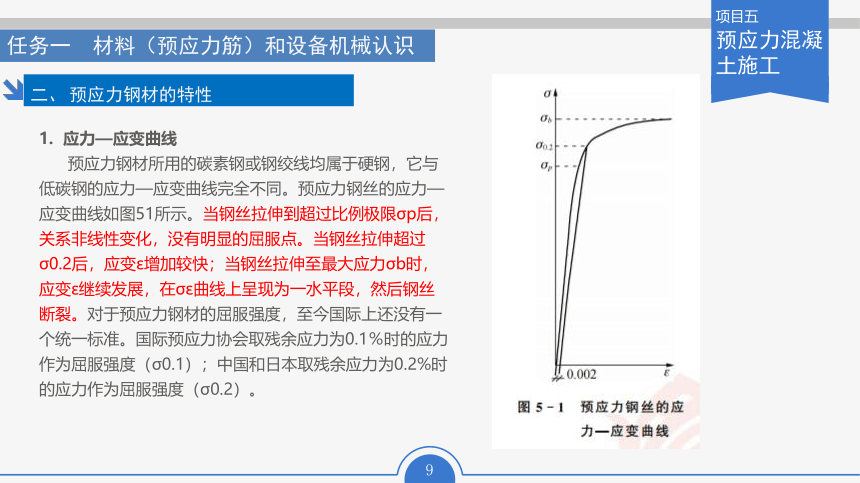

预应力钢材所用的碳素钢或钢绞线均属于硬钢，它与低碳钢的应力—应变曲线完全不同。预应力钢丝的应力—应变曲线如图51所示。当钢丝拉伸到超过比例极限σp后，关系非线性变化，没有明显的屈服点。当钢丝拉伸超过σ0.2后，应变ε增加较快；当钢丝拉伸至最大应力σb时，应变ε继续发展，在σε曲线上呈现为一水平段，然后钢丝断裂。对于预应力钢材的屈服强度，至今国际上还没有一个统一标准。国际预应力协会取残余应力为0.1％时的应力作为屈服强度（σ0.1）；中国和日本取残余应力为0.2%时的应力作为屈服强度（σ0.2）。
项目五
预应力混凝土施工
二、 预应力钢材的特性
任务一 材料（预应力筋）和设备机械认识
2. 应力松弛
应力松弛是指钢材受到一定的张拉力之后，在长度保持不变的条件下，钢材的应力随着时间的增长而降低的现象，其应力降低值称为应力松弛损失。产生应力松弛的原因，主要是由于金属内部错位运动使一部分弹性变形转化为塑性变形而引起的。预应力钢材的松弛试验，应按国际预应力混凝土协会（FIP）等单位编制的《预应力钢材等温松弛实验规程》进行。试验证明，其松弛率与时间、钢种和温度有关。
（1） 应力松弛初期发展较快，第一小时相当于1000h的15％～35％，以后逐渐变慢；钢丝应力松弛损失率Rt=Algt+B，与时间t有较好的对数线性关系。
（2） 钢丝和钢绞线的应力松弛率比热处理钢筋和精轧螺纹钢筋大。
（3） 初应力大，松弛损失也大。
（4） 随着温度的升高，松弛损失率急剧增加。
减少松弛损失的主要措施如下：
（1） 采用低松弛钢绞线或钢丝，这是最好的措施，其松弛损失可减少70％～80％；
（2） 采取超张拉程序，如：0→1.05σcon（持荷2min）→σcon或0→1.03σcon，比一次张拉程序σcon可减少松弛损失3％～5％。
项目五
预应力混凝土施工
二、 预应力钢材的特性
任务一 材料（预应力筋）和设备机械认识
碳素钢材的检验
碳素钢材应成批验收，每批应由同一牌号、同一规格、同一生产工艺制度的钢丝组成，重量不大于60t。
（1） 外观检查：对碳素钢丝应进行逐盘检查。钢丝表面不得有裂纹、小刺、劈裂、机械损伤、氧化铁皮和油迹。钢丝的直径检查，按总盘数的10％选取，但不得少于6盘。
（2） 力学性能试验：钢丝的外观检查合格后，从每批中任意选取10％的盘数（不少于6盘），在每盘钢丝的两端各截取一个试样，一个做拉伸试验（伸长率与抗拉强度），一个做弯曲试验。如有某一项试验结果不符合GB／T 5223—2014标准的要求，则该盘钢丝为不合格品；再从同一批未经试验的钢丝盘中截取双倍数量的试样进行复验，如仍有某一项试验结果不合格，则该批钢丝为不合格品。
2. 钢绞线的检验
钢绞线应成批验收，每批应由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60t。钢绞线的屈服强度和松弛试验，每季度由生产厂家抽验一次，每次至少一根。从每批钢绞线中任取3盘，进行表面质量、直径偏差、捻距和力学性能试验，其试验结果均应符合GB／T 5224—2014的规定。如有一项指标不合格时，则该盘为不合格品；再从未试验的钢绞线中取双倍数量的试样，进行不合格项目的复验，如仍有一项不合格，则该批判为不合格品。
项目五
预应力混凝土施工
三、 预应力钢材的验收与检验
任务一 材料（预应力筋）和设备机械认识
3. 热处理钢筋的检验
热处理钢筋也应成批验收，每批由同一外形截面尺寸、同一热处理制度和同一炉号的钢筋组成。每批重量不大于60t。当重量不大于30t时，允许不多于10个炉号的钢筋组成混合批，但钢的含碳量差别不得大于0.02％、含锰量差别不得大于0.15％、含硅量差别不得大于0.20％。
（1） 外观检查：从每批钢筋中选取10％的盘数（不少于25盘）进行表面质量与尺寸偏差检查。钢筋表面不得有裂纹、结疤和折叠，允许有局部凸块，但不得超过螺纹筋的高度。钢筋的各项尺寸要用卡尺测量，并符合相关国家标准规定。如检查有不合格品，则应将该批逐盘检查。
（2） 拉伸试验：从每批钢筋中选取10％的盘数（不少于25盘）进行拉伸试验。如有一项指标不合格，则该盘钢筋为不合格品；再从未试验过的钢筋中截取双倍数量的试样进行复验，如仍有一项指标不合格，则该批判为不合格品。
项目五
预应力混凝土施工
三、 预应力钢材的验收与检验
任务一 材料（预应力筋）和设备机械认识
（一） 先张法使用器具
台座
用台座法生产时，将预先张拉的钢筋临时锚固在台座上，台座承受全部预应力筋的拉力，因此，台座应有足够的强度、刚度和稳定性。台座按其构造型式分为墩式台座、槽式台座、桩式台座等。
（1） 墩式台座：墩式台座是由混凝土台面、混凝土台墩和钢横梁组成，它的长度一般为100～150m。在台座上张拉一次预应力钢筋，可生产多根预应力混凝土构件，用于生产张拉力不大的空心板、平板等平面布筋的混凝土构件。生产中型构件或多层叠浇构件时，可采用墩式台座。
（2） 槽式台座：槽式台座由混凝土压杆和上、下横梁以及砖墙组成。它适用于张拉吨位较大的构件，如吊车梁、屋架等，长度一般为45～76m，其坑槽也可作为构件的蒸汽养护槽之用。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
2. 夹具
先张法施工中的夹具按用途不同，可以分为两类：一类是将预应力筋固定在台座上的锚固夹具，另一类是张拉时夹持预应力筋用的张拉夹具。
（1） 锚固夹具：锚固夹具分为钢丝锚固夹具和钢筋锚固夹具。
① 钢丝锚固夹具：钢丝锚固夹具分为钢质锥形锚固夹具和镦头夹具。钢质锥形锚固夹具由套筒和锚塞组成，适用于夹持直径3～5mm的冷拔低碳钢丝和碳素钢丝，按锚塞不同分为圆锥形齿板式夹具（锚具夹持冷拔低碳钢丝）和圆锥形槽式夹具（锚固夹持碳素钢丝）。镦头夹具是将钢筋端部通过冷镦或热镦形成粗头，通过垫片和承力板锚固。这种锚具适用于预应力钢丝固定端的锚固。
② 钢筋锚固夹具：钢筋锚固夹具分为圆套筒三片式夹具和单根镦头夹具。圆套筒三片式夹具由夹片与套筒组成，这种夹具用于夹持直径为12mm与14mm的单根冷拉HRB335级、HRB400级、RRB400级钢筋。单根镦头夹具适用于具有镦粗头（热镦）的HRB335级、HRB400级、RRB400级螺纹钢筋，也可用于冷镦的钢丝。
（2） 张拉夹具：常用的夹具有钳式夹具、月牙形夹具和楔形夹具等。单根粗钢筋与螺杆的连接可采用钢筋螺杆夹具。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
3. 张拉设备
（1） 拉杆式千斤顶：拉杆式千斤顶是利用单活塞张拉预应力筋的单作用千斤顶，主要用于张拉带有螺丝端杆的冷拉HRB335级、HRB400级钢筋和带镦头锚具的钢丝束或钢筋束等预应力筋。YL60型千斤顶是一种常用的拉杆式千斤顶。另外，还有YL400型和YL500型千斤顶，其张拉力分别为4000kN和5000kN，主要用于张拉大吨位预应力筋。
（2） 穿心式千斤顶：穿心式千斤顶是一种适应性较强的千斤顶，它既适应于张拉带有夹片锚具或夹具的钢筋束和钢绞线束，配上撑脚与拉杆等附件后，也可作为拉杆式千斤顶使用。此种千斤顶具有一个穿心孔，是利用双液压缸张拉预应力筋和顶压锚具的双作用千斤顶。根据使用功能不同，可分为YC型、YCD型与YCQ型等系列产品。常用的是YC型千斤顶，其中YC20D型、YC60型和YC120型千斤顶用得较广。
（3） 台座式千斤顶：台座式千斤顶是在先张法四横梁式或三横梁式台座上成组整体张拉或放松预应力筋的设备。当采用四横梁式装置时，拉力架由两根活动横梁和两根大螺杆组成，张拉时台座千斤顶推动拉力架横梁，带动预应力筋成组张拉。当采用三横梁式装置时，台座式千斤顶与活动横梁组装在一起，张拉时，台座式千斤顶与活动横梁直接带动预应力筋成组张拉。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
（4） 电动螺杆张拉机：电动螺杆张拉机主要适用于预制厂在长线台座上张拉冷拔低碳钢丝。其工作原理为：电动机正向旋转时，通过减速箱带动螺母旋转，螺母即推动螺杆沿轴向后移动，即可张拉钢筋。弹簧测力计上装有计量标尺和微动开关，当张拉力达到要求时，电动机能够自动停止转动。锚固好钢丝（筋）后，使电动机反向旋转，螺杆即向前运动，放松钢丝（筋），完成张拉过程。目前，工程上常用的是DL型电动螺杆张拉机，其最大张拉力为10kN，最大张拉行程为780mm，张拉速度为2m/min，适用于b3～5的钢丝张拉。
（5） 电动卷扬张拉机：电动卷扬张拉机主要用于长线台座上张拉冷拔低碳钢丝。工程上常用的是LYZ1型电动卷扬机，其最大张拉力为10kN，最大张拉行程为5m，张拉速度为2.5m/min，电动机功率0.75kW。LYZ1型又分为LYZ1A型（支撑式）和LYZ1B型（夹轨式）两种。A型适用于多处预制场地，移动变换场地方便；B型适用于固定式大型预制场地，左右移动灵活、轻便、动作快、生产效率高。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
（二） 后张法使用器具
锚具
锚具是后张法结构或构件中保持预应力筋拉力，并将其传递到混凝土上用的永久锚固装置。锚具必须具有可靠的锚固性能、足够的刚度和强度储备，同时还要求构造简单，方便施工，成本低廉。我国预应力锚具按锚固性能或适用范围的不同分为Ⅰ、Ⅱ两类。Ⅰ类锚具锚固性能适用于承受动、静载的无粘结或有粘结的预应力混凝土结构；Ⅱ类锚具锚固性能仅适用于有粘结预应力混凝土结构，且锚具只能处于预应力筋变化不大的部位。预应力锚固体系通常根据锚固预应力筋的不同分为钢绞线锚固体系、钢丝束锚固体系、钢筋束锚固体系及粗钢筋锚固体系。
（1） 螺丝端杆锚具：适用于锚固直径不大于36mm的冷拉Ⅱ级和Ⅲ级钢筋，它由螺丝端杆、螺母及垫板组成。锚具长度一般为320mm，当为一端张拉或预应力筋的长度较长时，螺杆的长度应增长30～50mm。螺丝端杆锚具与预应力筋对焊，用张拉设备张拉螺丝端杆，然后用螺母锚固。锚具的强度不得低于预应力筋的抗拉强度实测值；锚具与预应力筋焊接，应在预应力筋冷拉以前进行。螺丝端杆锚具一般选用拉杆式千斤顶或穿心式千斤顶精心施工。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
（2） 帮条锚具：帮条锚具可作为冷拉Ⅱ级和Ⅲ级钢筋固定端锚具，由帮条和衬板组成。锚具和3根帮条应均匀地布置成120°，帮条与预应力筋的焊接宜在钢筋冷拉前或冷拉后进行，并应防止烧伤预应力筋。
（3） 镦头锚具：镦头锚具适用于锚固任意根数s 5mm与s7mm钢丝束。镦头锚具的形式与规格，可根据需要自行设计。常用的镦头锚具分A型与B型：A型由锚环与螺母组成，可用于张拉端；B型为锚板，用于固定端。
（4） 钢质锥形锚具：钢质锥形锚具又称弗氏锚，该锚具适用于锚固6～30根s5mm和s7mm钢丝束。钢质锥形锚具由锚环与锚塞组成。预应力钢丝张拉以后，有千斤顶将锚塞顶入锚环，径向分力使锚塞卡住钢丝，当千斤顶卸载时，钢丝弹性回缩带动锚塞进入锚环。由于楔形原理，越楔越紧，径向分力越大，使锚塞与钢丝间不产生滑移。钢质锥形锚具张拉时采用TD60型和TD85型三作用千斤顶。
（5） 锥形螺杆锚具：该锚具适用于锚固14～28根s5mm钢丝束。由锥形螺杆、套筒、螺母组成。钢丝束与锥形拉杆锚具可用穿心式千斤顶或拉杆式千斤顶，如常用的YC60型和YL60型千斤顶进行张拉，达到预定张拉力后，拧紧螺母使其固定在垫板上。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
（6） 精轧螺纹钢筋锚具：精轧螺纹钢筋锚具由垫板和螺母组成，是一种利用与该钢筋螺纹匹配的特制螺母锚固的支撑式锚具，适用于锚固直径25mm和32mm的高强度精轧螺纹钢筋，螺母分为平面螺母和锥面螺母两种。锥面螺母可通过锥体与锥孔的配合，保证预应力筋的正确对中；开缝的作用是增强螺母对预应力筋的夹持能力。目前，在桥梁及建筑过程中应用，尤其是多用于预应力筋较短的桥梁中的竖向筋的锚固与连接。使用YC70型单作用穿心式千斤顶张拉较为方便。
（7） 预应力钢筋束锚具：预应力钢筋束锚具又称多孔夹片锚固体系（群锚），是在一块多孔的锚板上，利用每个锥形孔装一副夹片夹持一根钢筋或钢绞线的一种楔紧式锚具。这种锚具在现代预应力混凝土工程中广泛应用，主要的产品有：XM型、QM型、QVM型、BS型等。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
① XM型锚具：由锚板和夹片组成。
锚板尺寸由锚孔数确定，锚孔沿锚板圆周排列，中心线倾角1∶20，与锚板顶面垂直，夹片为120°均斜分开缝三片式，开缝沿轴向的偏转角与钢绞线的扭角相反。XM型锚具适用于锚固3～37根声15mm钢绞线束或3～12根75mm钢丝束。
其特点是每根钢绞线都是分开锚固的，任何一根钢绞线的锚固失效（如钢绞线拉断、夹片破裂等）不会引起整束锚固的失效。XM型锚具可作工具锚与工作锚使用。当用于工具锚时，可在夹片和锚板之间抹一层固体润滑剂（如石蜡、石墨等），以利于夹片松脱。用于工作锚时，具有连续反复张拉的功能，可用行程不大的千斤顶张拉任意长度的钢绞线。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
② QM型锚具：也是由锚板与夹片组成。它与XM型锚具不同之处是：锚孔是直的，锚板顶面是平的，夹片垂直开缝，备有配套喇叭形铸铁垫板与弹簧圈等。由于灌浆孔设在垫板上，锚板的尺寸可稍小一些。QM型锚具适用于锚固4～31根12.7mm钢绞线和3～10根15mm钢绞线。QM型锚具配有自动工具锚，张拉和退出十分方便，并可减少安装工具锚所花费的时间。
③ QVM型锚具：QVM型锚具是在QM型锚具的基础上发展起来的一种新型锚具，其与QM型锚具的不同之处是：夹片改用两片式直开缝，操作更加方便。
④ BS型锚具：BS型锚具采用钢垫板、焊接喇叭道与螺旋筋，灌浆孔设置在喇叭管上，并由塑料管引出。此种锚具适用于锚固3～55根15mm钢绞线。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
2. 张拉设备
张拉设备由千斤顶、高压油泵和夹片顶楔用的顶压器等组成。
（1） 张拉千斤顶：后张法拉时所用张拉设备（千斤顶）与先张法基本相同，关键是在施工时应根据所用预应力筋的种类及其张拉锚固工艺情况，选用适合的张拉设备，以确保施工质量。在选用时，应特别注意以下三点：预应力筋的张拉力不得大于设备的额定张拉力；预应力筋的一次张拉伸长值不得超过设备的最大张拉行程；当一次张拉不足时，可采取分级重复张拉的方法，但所用的锚具与夹具应适应重复张拉的要求。
（2） 高压油泵：高压油泵是向液压千斤顶各个油缸供油，使其活塞按照一定速度伸出或回缩的主要设备。油泵的额定油压和流量必须满足配套机具的要求。大部分预应力液压千斤顶等液压机具，都要求油压在50MPa以上，且流量较小，能够连续供高压油，供油稳定，操作方便。高压油泵分手动和电动两类，目前常使用的有：ZB4500型、ZB10／3204／800、ZB0.8500、ZB0.6630、STDBⅡ等几种，其额定油压为40～80MPa。
用千斤顶张拉预应力筋时，张拉力的大小是通过油泵上的油压表的读数来控制的。油压表的读数表示千斤顶张拉油缸活塞单位面积的油压力。
项目五
预应力混凝土施工
四、 预应力器具使用要求
任务一 材料（预应力筋）和设备机械认识
（3） 顶压器：顶压器是与预应力千斤顶配套使用的一种机具。为了使锚具的夹片在锚固的过程中跟进的整齐可靠，有的锚固体系，如XM锚体系就要求使用顶压器。QM体系、QVM体系等不用顶压器仍能自动跟进，以获得良好锚固。顶压器可制成独立体，也有的顶压器与千斤顶装配成一体。而小型千斤顶如YCQ20就是后一种形式。国外有的预应力公司如法国弗雷西奈等公司的大千斤顶与顶压器做成一体。国内多数则制成独立体，根据设计者要求或预应力体系要求加装顶压器。
QM体系、QVM体系可不加顶压器，也可加装顶压器。根据顶压器作用原理不同，可分为液压式顶压器和弹性顶压器。弹性顶压器是靠弹簧的弹性或是橡胶的弹性对夹片施加顶压力；液压式顶压器是靠液压力推动活塞将夹片顶入锚孔中。液压顶压器又根据各活塞做成分体或整体，称之为分体顶压式或整体顶压式。
顶压器主要由缸体、活塞、密封件、端盖、螺钉等组成。预应力筋张拉力达到要求后，使其持荷，再向顶压油缸供压力油，使顶压活塞伸出将锚具夹片顶入锚孔，夹紧预应力筋，然后使千斤顶卸荷并回程，完成一个张拉作业循环。顶压器根据以下规则选用：首先确定顶压形式，然后根据设计的预应力筋直径及数量系列选用相同系列号的顶压器，最后根据设计者选用的预应力体系配用与其相同的顶压器，否则孔分布不同，无法使用。
项目五
预应力混凝土施工
四、 预应力器具使用要求
