第二部分建筑构造认知
模块11屋顶
YCF
01
平屋顶的排水设计
03
屋面的节能构造
02
防水屋面的构造
目录
CATALOG
04
坡屋顶的构造
02
防水屋面的构造
11.2.1防水屋面的构造层次
11.2.2防水构造要求
11.2.3防水构造方式
11.2.1防水屋面的构造层次
屋面在遇到防水问题时，应设有足够的排水坡度以及相应的排水设施，另外还需结合有效的防水材料以及合理的构造做法，达到迅速排除屋面积水或积雪，防止渗漏的目的。
平屋顶一般由面层（保护层）、防水层、保温隔热层、结合层、找平层、找坡层、结构层等几部分组成。因为各地气候条件不同，所以其组成也略有差异。比如，在我国南方地区一般不设保温层，而北方地区则很少设隔热层。其构造示意图如图所示。
11.2.1防水屋面的构造层次

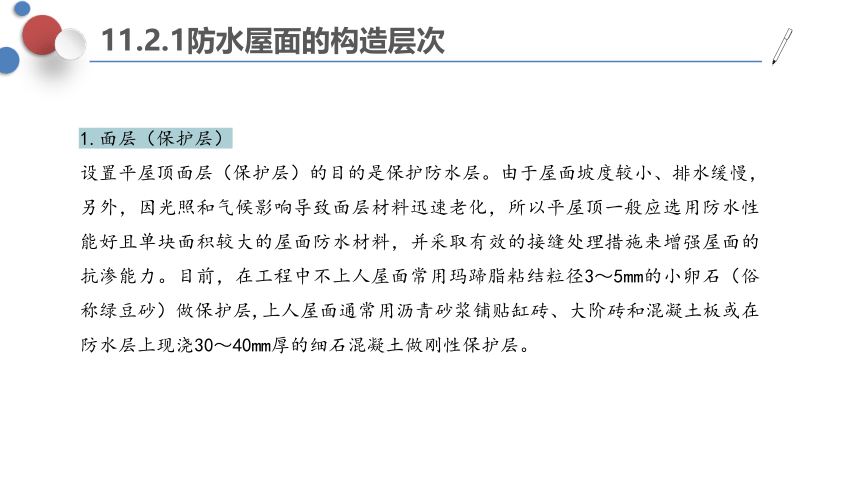

1.面层（保护层）
设置平屋顶面层（保护层）的目的是保护防水层。由于屋面坡度较小、排水缓慢，另外，因光照和气候影响导致面层材料迅速老化，所以平屋顶一般应选用防水性能好且单块面积较大的屋面防水材料，并采取有效的接缝处理措施来增强屋面的抗渗能力。目前，在工程中不上人屋面常用玛蹄脂粘结粒径3～5mm的小卵石（俗称绿豆砂）做保护层,上人屋面通常用沥青砂浆铺贴缸砖、大阶砖和混凝土板或在防水层上现浇30～40mm厚的细石混凝土做刚性保护层。
11.2.1防水屋面的构造层次

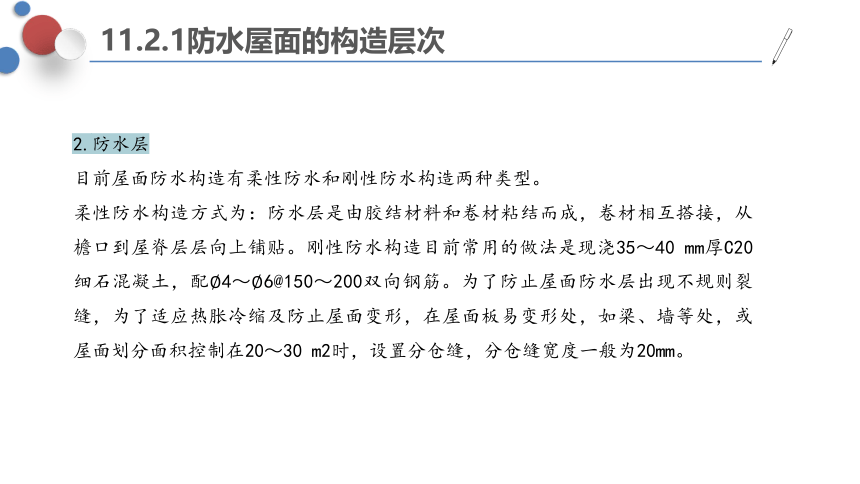

2.防水层
目前屋面防水构造有柔性防水和刚性防水构造两种类型。
柔性防水构造方式为：防水层是由胶结材料和卷材粘结而成，卷材相互搭接，从檐口到屋脊层层向上铺贴。刚性防水构造目前常用的做法是现浇35～40 mm厚C20细石混凝土，配4～6@150～200双向钢筋。为了防止屋面防水层出现不规则裂缝，为了适应热胀冷缩及防止屋面变形，在屋面板易变形处，如梁、墙等处，或屋面划分面积控制在20～30 m2时，设置分仓缝，分仓缝宽度一般为20mm。
11.2.1防水屋面的构造层次

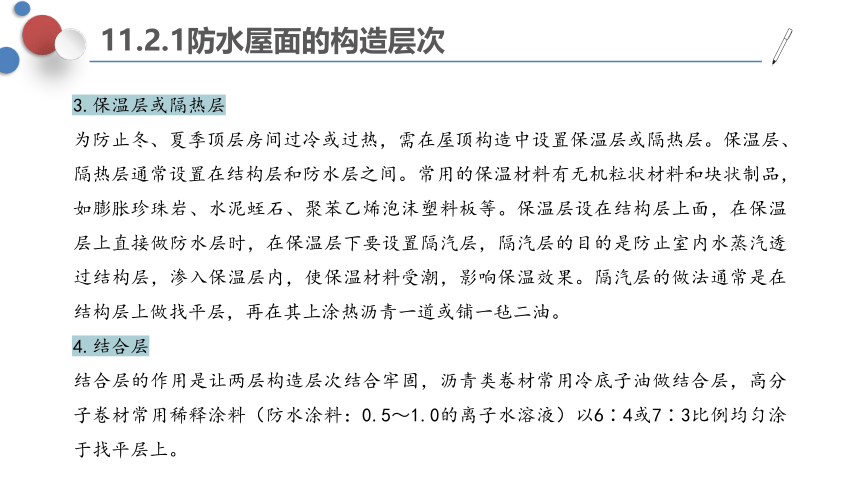

3.保温层或隔热层
为防止冬、夏季顶层房间过冷或过热，需在屋顶构造中设置保温层或隔热层。保温层、隔热层通常设置在结构层和防水层之间。常用的保温材料有无机粒状材料和块状制品，如膨胀珍珠岩、水泥蛭石、聚苯乙烯泡沫塑料板等。保温层设在结构层上面，在保温层上直接做防水层时，在保温层下要设置隔汽层，隔汽层的目的是防止室内水蒸汽透过结构层，渗入保温层内，使保温材料受潮，影响保温效果。隔汽层的做法通常是在结构层上做找平层，再在其上涂热沥青一道或铺一毡二油。
4.结合层
结合层的作用是让两层构造层次结合牢固，沥青类卷材常用冷底子油做结合层，高分子卷材常用稀释涂料（防水涂料：0.5～1.0的离子水溶液）以6∶4或7∶3比例均匀涂于找平层上。
11.2.1防水屋面的构造层次
5.找平层
为防止防水层与其他构造层结合时，由于基层不平整而残留空气或湿气，在温度变化时极易造成油毡鼓泡，导致防水层破裂，因此需先做找平层，一般采用20～30 mm厚1∶3的水泥砂浆找平。
6.结构层
平屋顶主要采用钢筋混凝土结构。按施工方法不同，有现浇钢筋混凝土结构、预制装配式钢筋混凝土结构和装配整体式钢筋混凝土结构三种形式。
11.2.2防水构造要求
我国《屋面工程质量验收规范》（GB 50207—2012）规定，屋面防水设防应按建筑物不同的类型、重要程度、使用功能、结构特点等划分为四个等级，见表。
11.2.3防水构造方式
按防水层的做法不同，平屋顶的防水构造分为柔性防水屋面、刚性防水屋面和涂膜防水屋面等几种形式。
1.柔性防水屋面构造
柔性防水屋面是将柔性的防水卷材相互搭接并用胶结料粘贴在屋面基层上形成防水能力的。由于卷材有一定的柔性，能适应部分屋面变形，因此称之为柔性防水屋面（也称卷材防水屋面）。
卷材主要有三类：一是高聚物改性沥青卷材，如APP改性沥青卷材、OMP改性沥青卷材等；二是合成高分子卷材，如三元乙丙橡胶类、聚氯乙烯类、氯化聚乙烯类和改性再生胶类等；三是沥青玻璃布油毡、沥青玻璃纤维油毡等。它们的共同优点是弹性好、抗腐蚀、耐低温、寿命长且为冷施工。虽然屋面防水材料的施工方法和要求各有不同，但在构造处理上仍是以油毡屋面防水构造处理原则为基础。
11.2.3防水构造方式
油毡防水屋面构造做法是首先在结构层或保温层上做15～30mm厚1∶3的水泥砂浆找平层。为使第一层热沥青能很好地和找平层结合，通常需先喷刷一层冷底子油。冷底子油即为稀释沥青溶液，能和沥青粘合，又能较好地渗入水泥砂浆，这样能使第一层油毡较好地粘贴固定于基层的找平层上。一般在平屋顶上的防水层需三毡四油。铺贴油毡时，应由下一层向上一层铺贴，上下搭接80～120mm；左右应逆主导风向铺贴，相互搭接100～150mm。也可以逐层搭接半张一次铺贴成二毡三油。当屋面坡度较大时，油毡也可以垂直于屋脊方向铺设，如图所示。
油毡防水层如果裸露在屋顶上，受温度、阳光及氧气等作用容易老化。为保护防水层、延缓沥青老化、增加使用年限，油毡表面需设保护层。
11.2.3防水构造方式
2.刚性防水屋面构造
刚性防水屋面主要是指以密实性混凝土或防水砂浆等刚性材料作为屋面防水层的防水构造方法。其优点是施工简单、经济，但其施工技术要求高，防水层对结构变形敏感，易裂缝而导致渗漏水。防水砂浆屋面应用较少，目前工程中应用较多的是细石混凝土防水屋面的构造。其做法是：采用C20细石混凝土整浇35～40 mm厚防水层，密实并出浆抹光，内配4～6@200双向钢筋，纵横向设置分仓缝，为了有利于伸缩，缝内不能用砂浆填实或有其他杂物，一般采用防水油膏嵌缝，也可用油毡等盖缝。如图所示。
11.2.3防水构造方式
3.涂膜防水屋面构造
涂膜防水是将可塑性和粘结力较强的高分子防水涂料直接涂刷在屋面基层上，形成一层满铺的不透水薄膜层，以形成屋面的防水能力。防水涂料主要有乳化沥青、氯丁橡胶类、丙烯酸树脂类等。按涂膜防水原理，涂膜防水通常分为两大类，一类是用水或溶剂溶解后在基层上涂刷，通过水或溶剂蒸发而干燥硬化；另一类是通过材料的化学反应而硬化。
涂膜的基层应为混凝土或水泥砂浆，要求平整干燥，含水率在8%～9%以下时方可施工。涂膜材料由于具有防水性好、粘结力强、延伸性大和耐腐蚀、耐老化、无毒、冷作业、施工方便等优点，因此具有很好的发展前景。但涂膜防水目前的价格较昂贵。
11.2.3防水构造方式
4.防水屋面的细部构造
屋面防水的细部构造主要有泛水构造和檐口构造，泛水主要指屋面防水层与垂直墙交接处的防水构造处理。檐口构造有无组织自由落水檐口和有组织排水檐口。
1）柔性泛水构造
油毡防水屋面垂直墙处泛水需注意三方面：一是屋面与墙面相交处应用砂浆做成弧形，防止油毡直角折曲；二是油毡在垂直墙面上的铺设方法也是水泥砂浆抹光加冷底子油；三是防水油毡在墙上至少需上翻250 mm高度，并做好油毡的收头处理，通常的处理方法有钉木条、压镀锌铁皮、砂浆嵌固、
油膏嵌固、压混凝土，如图所示。
11.2.3防水构造方式
2）刚性泛水构造
刚性防水屋面的泛水沿墙需上翻至少250mm，并做好收头处理，刚性防水层与凸出屋面的结构相交处应留出宽30mm的分隔缝。泛水与屋面防水层应一次浇筑完成。其构造示意图如图所示。
11.2.3防水构造方式
3）自由落水檐口构造
一般在距檐口0.2～0.5m范围内的屋面坡度不小于15%，檐口处用质量比为1∶2.5水泥砂浆抹面并做滴水线，卷材收头时采用油膏嵌固，如图所示。
11.2.3防水构造方式
4）有组织排水檐口构造
女儿墙带内檐沟檐口构造，如图所示。
女儿墙带外檐沟檐口构造，如图所示。
