第三部分工业建筑构造与设计部分
模块14工业建筑构造概述
YCF
01
工业建筑的分类与特点
02
工业建筑的设计与要求

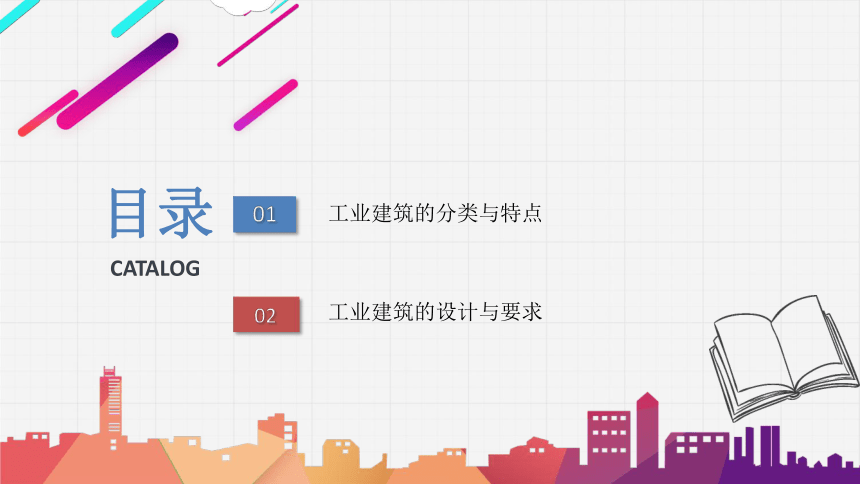

目录
CATALOG
01
工业建筑的分类与特点
14.1.1工业建筑的分类
14.1.2工业建筑的特点

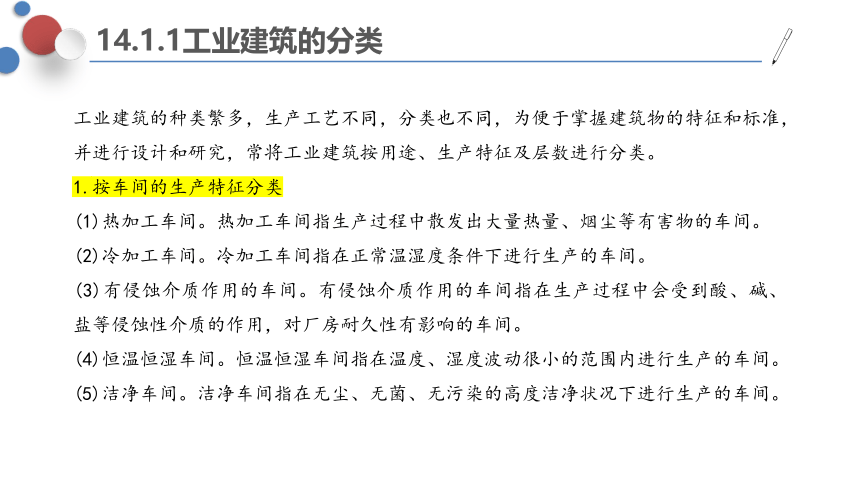

14.1.1工业建筑的分类
工业建筑的种类繁多，生产工艺不同，分类也不同，为便于掌握建筑物的特征和标准，并进行设计和研究，常将工业建筑按用途、生产特征及层数进行分类。
1.按车间的生产特征分类
(1)热加工车间。热加工车间指生产过程中散发出大量热量、烟尘等有害物的车间。
(2)冷加工车间。冷加工车间指在正常温湿度条件下进行生产的车间。
(3)有侵蚀介质作用的车间。有侵蚀介质作用的车间指在生产过程中会受到酸、碱、盐等侵蚀性介质的作用，对厂房耐久性有影响的车间。
(4)恒温恒湿车间。恒温恒湿车间指在温度、湿度波动很小的范围内进行生产的车间。
(5)洁净车间。洁净车间指在无尘、无菌、无污染的高度洁净状况下进行生产的车间。

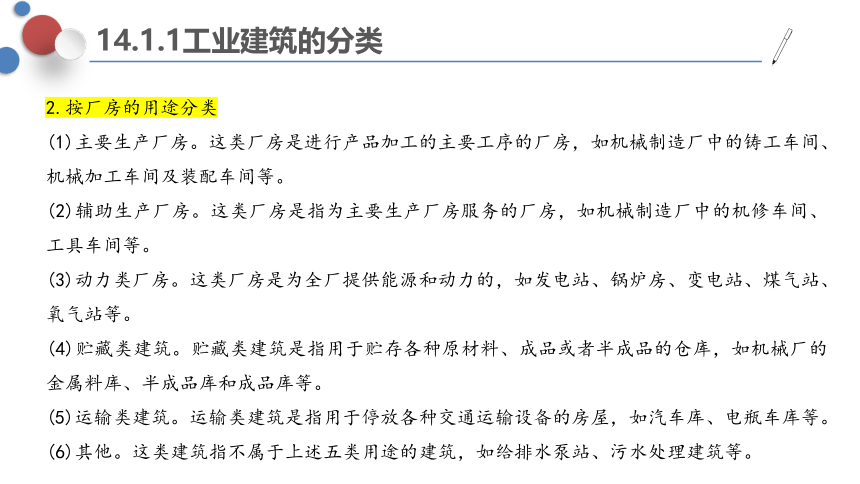

14.1.1工业建筑的分类
2.按厂房的用途分类
(1)主要生产厂房。这类厂房是进行产品加工的主要工序的厂房，如机械制造厂中的铸工车间、机械加工车间及装配车间等。
(2)辅助生产厂房。这类厂房是指为主要生产厂房服务的厂房，如机械制造厂中的机修车间、工具车间等。
(3)动力类厂房。这类厂房是为全厂提供能源和动力的，如发电站、锅炉房、变电站、煤气站、氧气站等。
(4)贮藏类建筑。贮藏类建筑是指用于贮存各种原材料、成品或者半成品的仓库，如机械厂的金属料库、半成品库和成品库等。
(5)运输类建筑。运输类建筑是指用于停放各种交通运输设备的房屋，如汽车库、电瓶车库等。
(6)其他。这类建筑指不属于上述五类用途的建筑，如给排水泵站、污水处理建筑等。
14.1.1工业建筑的分类
3.按层数分类
(1)单层工业厂房。单层工业厂房指层数仅为一层的工业厂房，多用于机械制造工业、冶金工业和其他重工业等，可分为单跨厂房和多跨厂房。
(2)多层工业厂房。多层工业厂房的层数在二层以上，一般为二至五层，多用于精密仪器仪表、电子、食品、服装加工工业等。
(3)混合层数工业厂房。混合层数工业厂房是指在同一厂房内既有单层跨，又有多层跨，如某些化学工业、热电站的主厂房等。
14.1.2工业建筑的特点
工业建筑与民用建筑在设计原则、建筑技术及建筑材料等方面有许多相同之处，但是工业建筑又具有以下特点。
（1）厂房应满足生产工艺的要求。厂房设计多以生产工艺设计为基础，设计应满足工业生产的要求，并能为工人创造良好的劳动卫生条件，以提高产品质量和劳动生产率。
（2）厂房内部要有较大的面积和空间。由于厂房内各生产工部联系紧密，同时需要设置大量或者大型的生产设备以及起重运输设备，还要保证各种起重运输设备运行畅通，因此厂房内部要有较大的面积和空间。
（3）厂房建筑构造复杂，骨架承载力大。大多数单层厂房采用多跨的平面结合形式，内部有不同类型的起吊运输设备，由于各种要求使得构造建筑的处理比较复杂，技术要求比较高。在单层厂房中，由于屋顶重量大，而且多数吊车的荷载（包括吊车制动的水平荷载和起吊荷载）作用在骨架上，因此其承载力较一般民用建筑要大。
02
工业建筑的设计要求
14.2工业建筑的设计要求
工业建筑是根据我国的建筑设计方针和政策，在满足工艺要求的前提下，设计厂房的平面形状、柱网尺寸、剖面形式、建筑体型。它需要选择合适的建筑材料，确定合理的承重结构、围护结构和构造作法，并协调建筑、结构、水、暖、电、气、通风等工种。工业建筑设计应满足的要求有如下几点。
1.满足建筑技术的要求
(1)工业建筑的坚固性及耐久性应符合建筑的使用年限，能够承受自然条件、外力、温度和湿度变化和化学侵蚀等各种不利因素的影响。
(2)建筑设计应使厂房具有较大的通用性和改建扩建的可能性。
(3)应严格遵守《厂房建筑模数协调标准》（GB/T 50006—2010）和《建筑模数协调标准》（GB/T 50002—2013），合理选择建筑参数（高度、跨度、柱距等）。尽量选择标准构件，提高建筑工业化水平。
14.2工业建筑的设计要求
2.满足生产工艺的要求
生产工艺是工业建筑设计的主要依据，生产工艺对建筑提出的要求就是该建筑使用功能上的要求。因此，建筑设计在建筑面积、平面形状、柱距、跨度、剖面形式、厂房高度以及结构方案和构造措施等方面必须满足生产工艺的要求。同时，建筑设计还要满足厂房所需的机器设备的安装、操作、运转、检修等方面的要求。
3.满足卫生及安全要求
(1)满足适度的采光条件，以保证厂房内部工作面上的照明度，应有与室内生产状况及气候条件相适应的通风措施。
(2)排除生产余热、废气，提供正常的卫生、工作环境。
(3)可靠的防火安全措施。
(4)美化室内环境，注意厂房内部的水平绿化、垂直绿化及色彩处理。
14.2工业建筑的设计要求
4.满足建筑经济的要求
(1)在满足生产使用和结构安全的前提下，应尽量缩小厂房的建筑面积、体积，充分利用建筑空间，合理减小结构面积，提高使用面积。
(2)建筑层数是影响建筑经济性的重要因素。应根据工艺要求、技术条件等确定采用单层或者多层厂房。
(3)在满足生产要求的前提下，尽量减少材料消耗，从而减轻构件自重和降低建筑造价。
(4)尽量使厂房集中布置，减少占地面积，从而可相应减小外墙面积，缩短管网线路的长度，降低造价。
(5)结合当地情况，选择合适的材料、施工方法、施工机具等。
思考与练习
1.工业建筑的特点是什么？
2.工业建筑的分类有哪些？
3.工业建筑的设计要求有哪些？
一、思考题
