(共33张PPT)

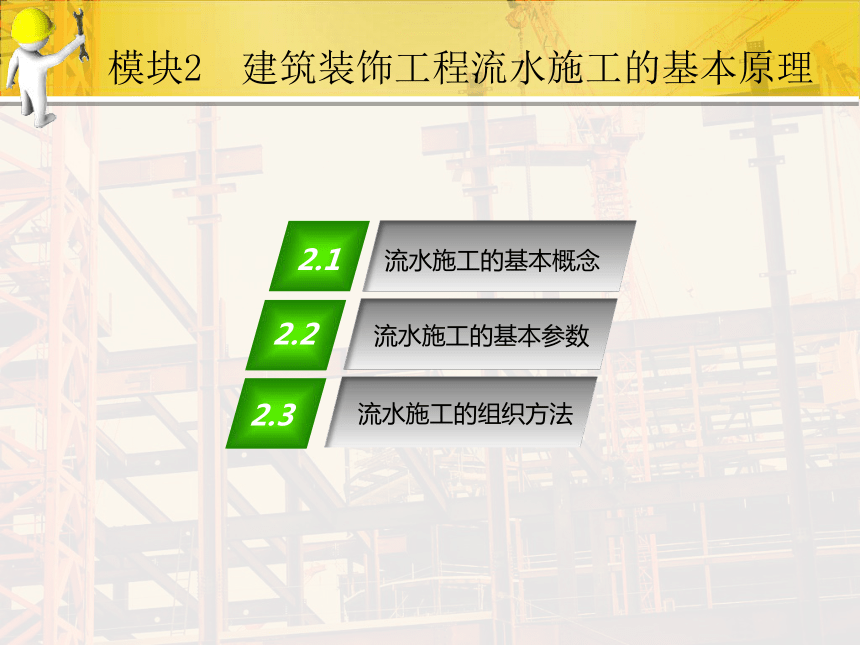

模块2 建筑装饰工程流水施工的基本原理
2.1
流水施工的基本概念
2.2
流水施工的基本参数
2.3
流水施工的组织方法

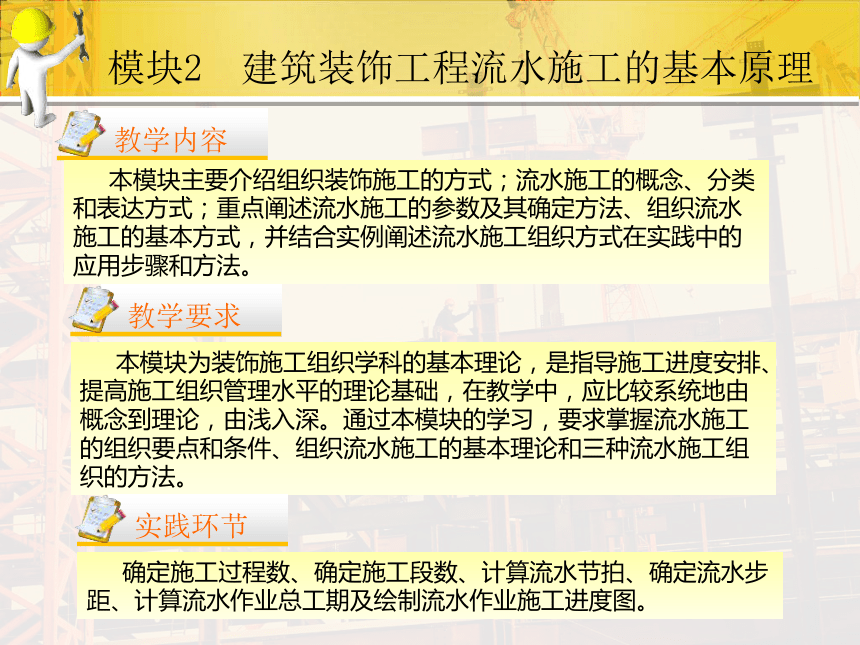

教学内容
本模块主要介绍组织装饰施工的方式；流水施工的概念、分类和表达方式；重点阐述流水施工的参数及其确定方法、组织流水施工的基本方式，并结合实例阐述流水施工组织方式在实践中的应用步骤和方法。
教学要求
本模块为装饰施工组织学科的基本理论，是指导施工进度安排、提高施工组织管理水平的理论基础，在教学中，应比较系统地由概念到理论，由浅入深。通过本模块的学习，要求掌握流水施工的组织要点和条件、组织流水施工的基本理论和三种流水施工组织的方法。
实践环节
确定施工过程数、确定施工段数、计算流水节拍、确定流水步距、计算流水作业总工期及绘制流水作业施工进度图。
模块2 建筑装饰工程流水施工的基本原理

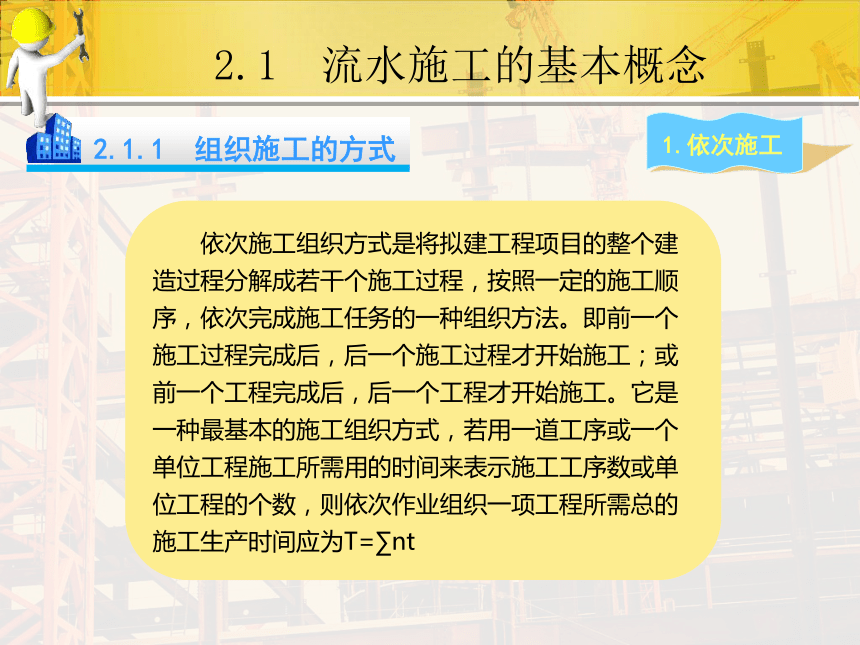

2.1.1 组织施工的方式
2.1 流水施工的基本概念
1.依次施工
依次施工组织方式是将拟建工程项目的整个建造过程分解成若干个施工过程，按照一定的施工顺序，依次完成施工任务的一种组织方法。即前一个施工过程完成后，后一个施工过程才开始施工；或前一个工程完成后，后一个工程才开始施工。它是一种最基本的施工组织方式，若用一道工序或一个单位工程施工所需用的时间来表示施工工序数或单位工程的个数，则依次作业组织一项工程所需总的施工生产时间应为T=∑nt
2.1 流水施工的基本概念
2.平行施工
平行施工就是将若干个工程对象交给若干个施工队伍施工，它们既要同时开工，也要同时完工，中间任何施工过程的工作节奏是一样的。从图2-3可以看出，采用这种施工方法具有各个专业班组工作互不干扰、不空歇、工作面充分利用的优点，工程的周期仅为一个标准层施工的时间。但是，如果每个工程对象都有4个施工队伍同时施工，相应的材料、机械设备的使用也会增加，这就造成了技术与资源的高度集中，增加了临时设施的费用。而且，采用这种施工方法必须是在施工场地不受限制的前提条件下进行的，然而在实际的大多数装饰项目中，施工的空间是有限的，无法满足超过限度的施工人员和设备进场施工。因此，这种方法的实施具有很大的局限性，此法只有在拟建工程任务十分紧迫、工作面允许以及资源保证供应的条件下才能采用。
2.1 流水施工的基本概念

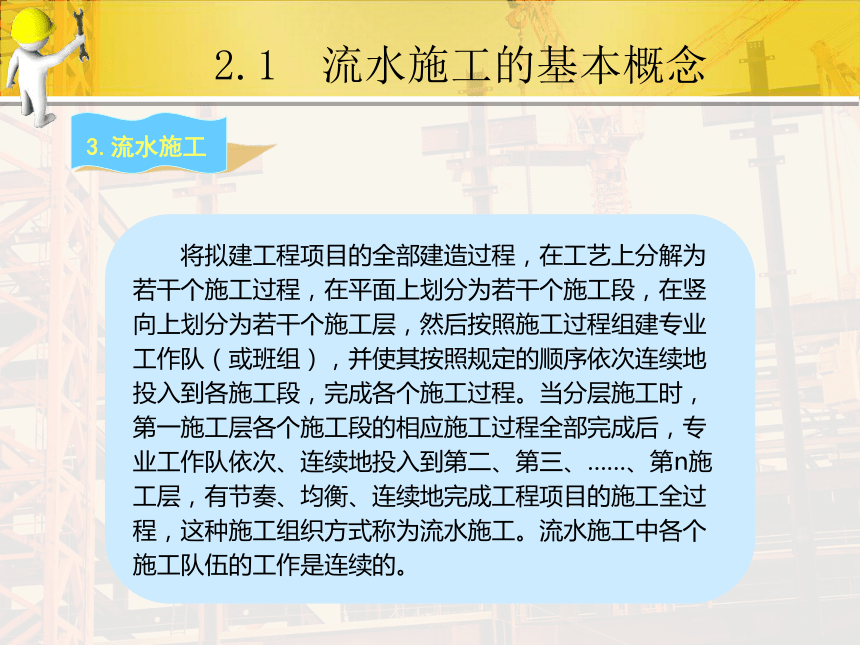

3.流水施工
将拟建工程项目的全部建造过程，在工艺上分解为若干个施工过程，在平面上划分为若干个施工段，在竖向上划分为若干个施工层，然后按照施工过程组建专业工作队（或班组），并使其按照规定的顺序依次连续地投入到各施工段，完成各个施工过程。当分层施工时，第一施工层各个施工段的相应施工过程全部完成后，专业工作队依次、连续地投入到第二、第三、……、第n施工层，有节奏、均衡、连续地完成工程项目的施工全过程，这种施工组织方式称为流水施工。流水施工中各个施工队伍的工作是连续的。

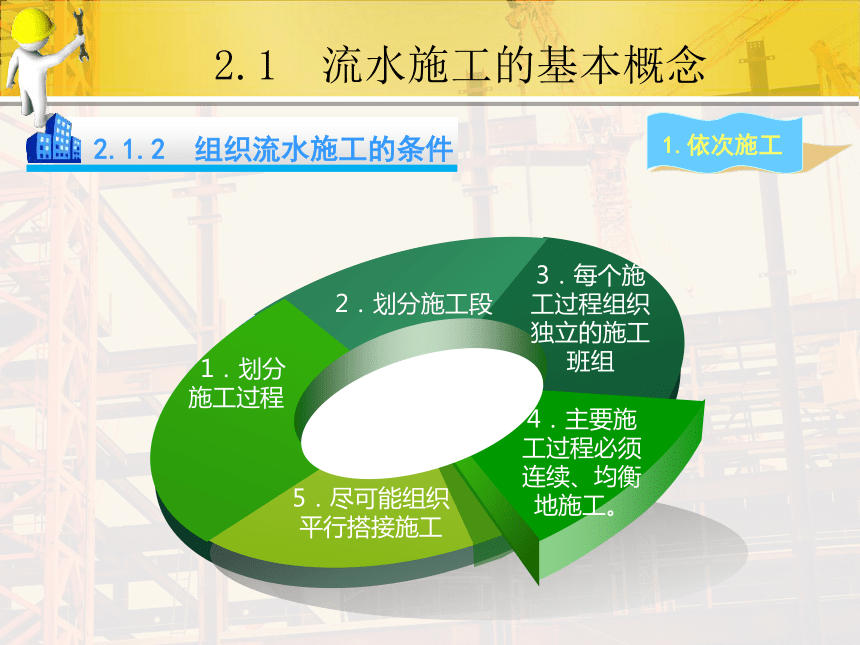

2.1.2 组织流水施工的条件
2.1 流水施工的基本概念
1.依次施工
1．划分施工过程
2．划分施工段
3．每个施工过程组织独立的施工班组
4．主要施工过程必须连续、均衡地施工。
5．尽可能组织平行搭接施工
2.1 流水施工的基本概念

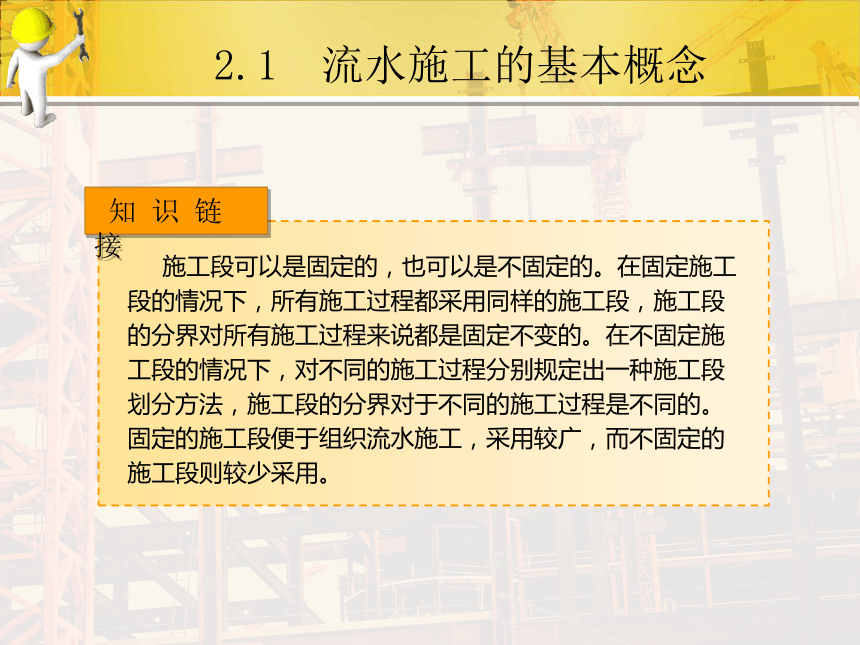

知 识 链 接
施工段可以是固定的，也可以是不固定的。在固定施工段的情况下，所有施工过程都采用同样的施工段，施工段的分界对所有施工过程来说都是固定不变的。在不固定施工段的情况下，对不同的施工过程分别规定出一种施工段划分方法，施工段的分界对于不同的施工过程是不同的。固定的施工段便于组织流水施工，采用较广，而不固定的施工段则较少采用。

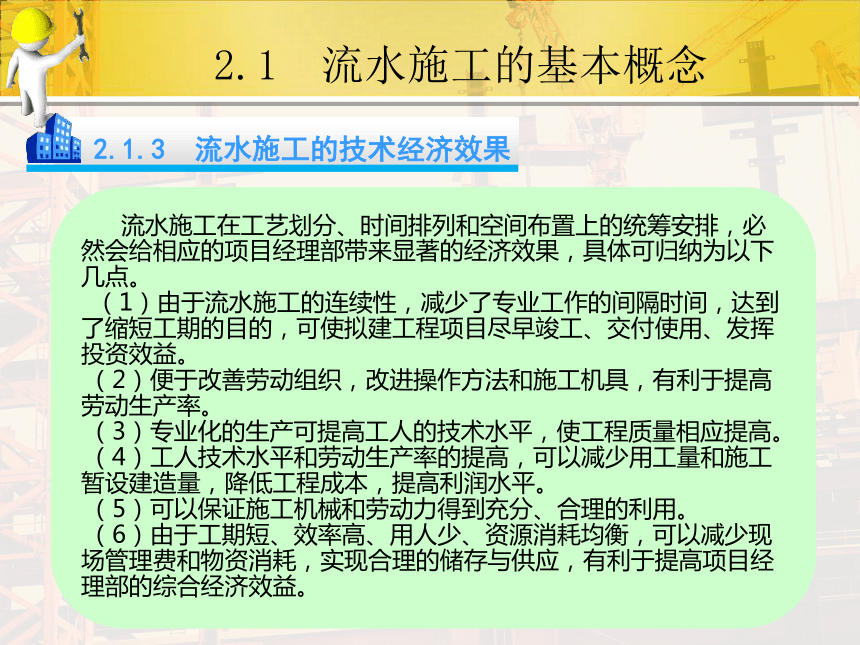

2.1.3 流水施工的技术经济效果
2.1 流水施工的基本概念
流水施工在工艺划分、时间排列和空间布置上的统筹安排，必然会给相应的项目经理部带来显著的经济效果，具体可归纳为以下几点。
（1）由于流水施工的连续性，减少了专业工作的间隔时间，达到了缩短工期的目的，可使拟建工程项目尽早竣工、交付使用、发挥投资效益。
（2）便于改善劳动组织，改进操作方法和施工机具，有利于提高劳动生产率。
（3）专业化的生产可提高工人的技术水平，使工程质量相应提高。
（4）工人技术水平和劳动生产率的提高，可以减少用工量和施工暂设建造量，降低工程成本，提高利润水平。
（5）可以保证施工机械和劳动力得到充分、合理的利用。
（6）由于工期短、效率高、用人少、资源消耗均衡，可以减少现场管理费和物资消耗，实现合理的储存与供应，有利于提高项目经理部的综合经济效益。
2.1.4 流水施工的分级和表达方式
2.1 流水施工的基本概念

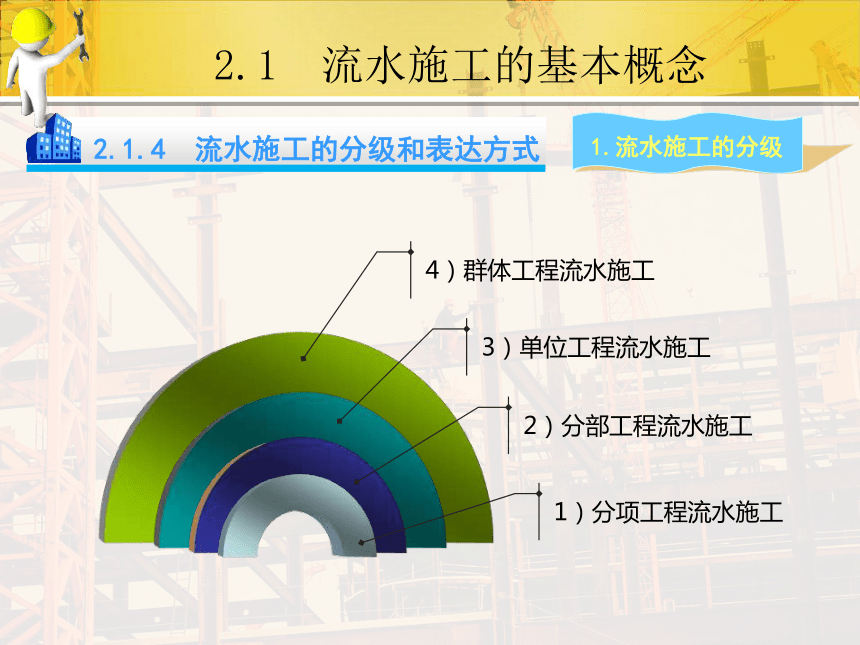

1.流水施工的分级
1）分项工程流水施工
2）分部工程流水施工
3）单位工程流水施工
4）群体工程流水施工
2.1 流水施工的基本概念

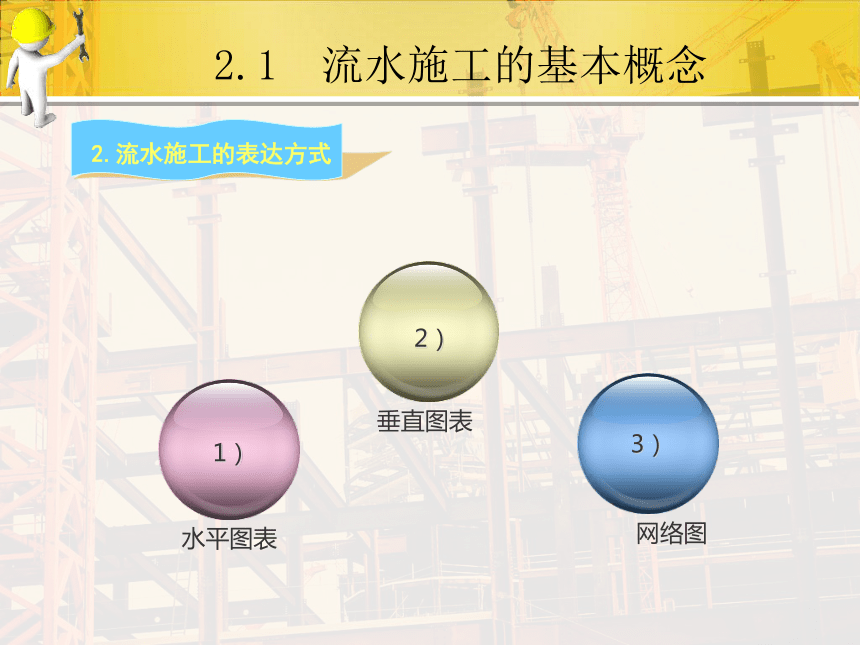

2.流水施工的表达方式
2）
垂直图表
1）
水平图表
3）
网络图

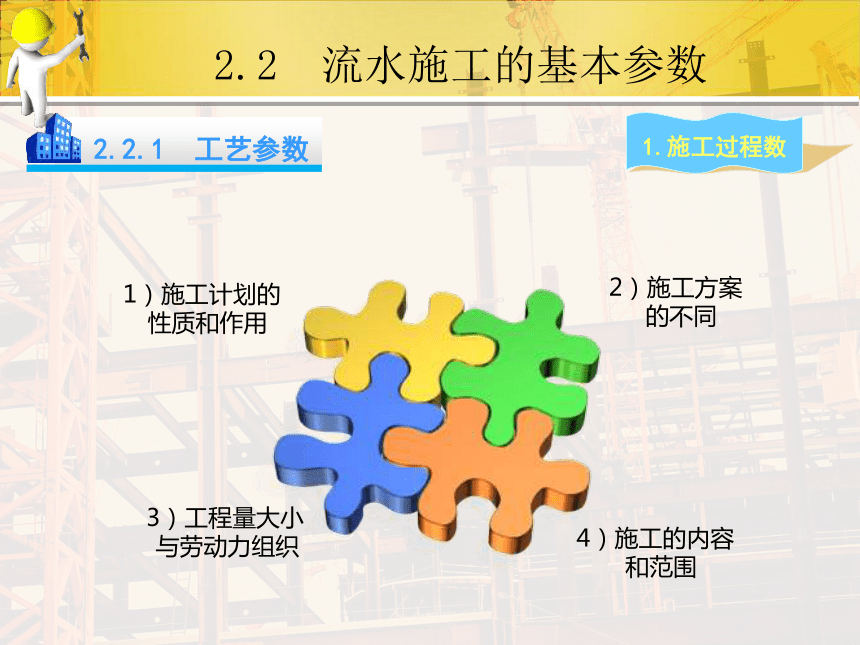

2.2.1 工艺参数
2.2 流水施工的基本参数
1.施工过程数
1）施工计划的 性质和作用
4）施工的内容和范围
3）工程量大小与劳动力组织
2）施工方案 的不同
2.2 流水施工的基本参数

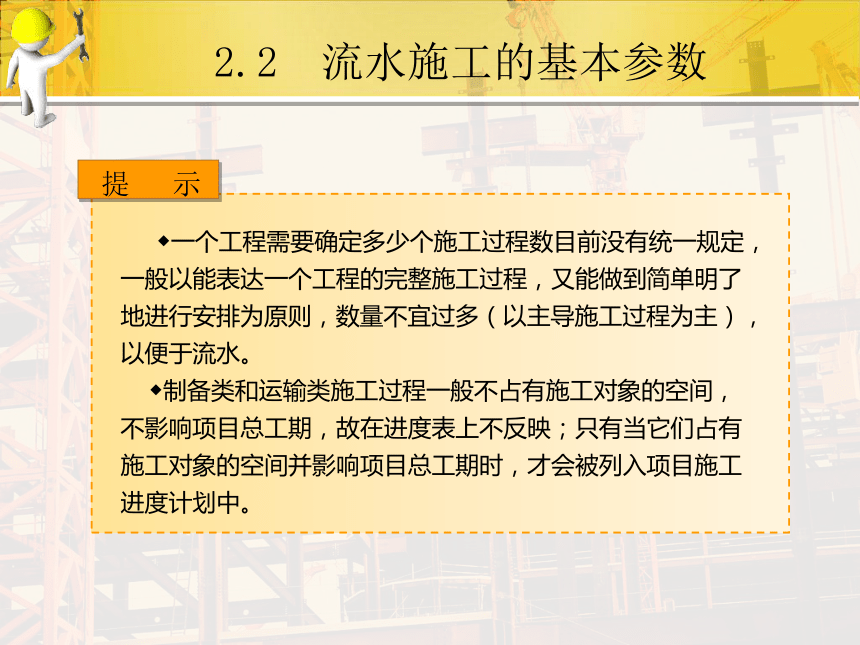

提 示
◆一个工程需要确定多少个施工过程数目前没有统一规定，一般以能表达一个工程的完整施工过程，又能做到简单明了地进行安排为原则，数量不宜过多（以主导施工过程为主），以便于流水。
◆制备类和运输类施工过程一般不占有施工对象的空间，不影响项目总工期，故在进度表上不反映；只有当它们占有施工对象的空间并影响项目总工期时，才会被列入项目施工进度计划中。
2.2 流水施工的基本参数
2.流水强度
（1）机械施工过程的流水强度。
（2）人工操作 流水强度。
2.2.2 空间参数
2.2 流水施工的基本参数
1.工作面
工作面又称为“工作线”，是指在施工对象上可能安置的操作工人的人数或布置施工机械的地段。它是用来反映施工过程中（工人操作、机械布置）在空间上布置的可能性。
2.2 流水施工的基本参数
2.施工段
3）施工段数（m）与 施工过程数（n）的关系
1）划分施工段的目的
2）划分施工段的原则
2.2 流水施工的基本参数
知 识 链 接
◆施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝。分层浇筑混凝土结构时，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝。所以它并不是真正意义上的缝，而应该是一个面。
◆沉降缝：为克服结构不均匀沉降而设置的缝，须从基础到上部结构完全分开。沉降缝是用来调节垂直方向上的形变。
◆伸缩缝：为克服过大的温度应力而设置的缝，基础可不断开。伸缩缝是用来调节水平方向上的形变。
◆抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。
2.2 流水施工的基本参数
提 示
施工段数m不能过大，否则，施工材料、作业人员、机械设备过于集中，会影响施工效率和效益，同时容易发生安全生产事故。
2.2 流水施工的基本参数
3.施工层
在组织流水施工时，为满足专业工种对操作高度的要求，通常将施工项目在竖向上划分为若干个作业层，这些作业层均称为施工层。施工层一般用C来表示。施工层的划分要根据建筑物的楼层和高度来确定。例如，砌筑工程的施工层高度一般为1.2 m，室内抹灰、木装饰、油漆、玻璃和水电安装等可按楼层进行施工层划分。
2.2.3 时间参数
2.2 流水施工的基本参数
1.流水节拍
（1）定额计算法。
（2）经验估算法。
（3）工期计算法。
2.2 流水施工的基本参数
知 识 链 接
如果根据工期要求采用倒排进度的方法确定流水节拍时，可用式（2-4）反算出所需要的工人数或机械台班数。但在此时，必须检查劳动力、材料和施工机械供应的可能性，以及工作面是否足够等。
2.2 流水施工的基本参数
2.流水步距
流水步距是指组织流水施工时，相邻两个施工过程（或专业工作队）相继开始施工的最小间隔时间。流水步距一般用Ki，i+1表示。它是流水施工的主要参数之一。
流水步距的数目取决于参加流水的施工过程数。如果施工过程数为n个，则流水步距的总数为n-1个。
2.2 流水施工的基本参数
3.间歇时间
1）技术间歇时间
2）组织间歇时间
2.2 流水施工的基本参数
4.平行搭接时间
平行搭接时间指在组织流水施工时，有时为缩短工期，在工作面允许的情况下，如果前一个施工班组完成部分施工任务后，后一个施工过程的施工班组提前进入该施工段，两个相邻施工过程的施工班组同时在一个施工段上施工的时间。
2.2 流水施工的基本参数
5.流水施工工期
流水施工工期是指从第一个专业工作队投入流水施工开始，到最后一个专业工作队完成流水施工为止的整个持续时间。由于一项建设工程往往包含有许多流水组，故流水施工工期一般均不是整个工程的总工期。
2.3.1 有节奏流水施工
2.3 流水施工的组织方法
1.等节奏流水施工
1）等节奏流水施工的特点
（1）所有施工过程在各个施工段上的流水节拍均相等。
（2）相邻施工过程的流水步距相等，且等于流水节拍。
（3）专业工作队数等于施工过程数，即每一个施工过程成立一个专业工作队，由该队完成相应施工过程所有施工段上的任务。
（4）各个专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间
2.3 流水施工的组织方法
2）确定等节奏流水施工的工期
（1）有间歇时间的等节奏流水施工。
（2）有搭接时间的等节奏流水施工。
2.3 流水施工的组织方法
2.异节奏流水施工
1）成倍节拍流水施工
（2）
成倍节拍流水施工的组织步骤。
（1）
成倍节拍流水施工 的特点。
（3）
成倍节拍流水施工 示例。
2.3 流水施工的组织方法
2）不等节拍流水施工
（1）不等节拍流水 施工的特点。
（2）流水步距及工期的确定方法。
2.3.2 无节奏流水施工
2.3 流水施工的组织方法
1.无节奏流水施工的特点
（1）各施工过程在各施工段的流水节拍不全相等，而且无变化规律。
（2）在大多数情况下，流水步距彼此不等。流水步距与流水节拍之间存在某种函数关系。
（3）专业工作队数等于施工过程数。
（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。
2.3 流水施工的组织方法
2.流水步距的确定
在无节奏流水施工中，通常采用累加数列错位相减取大差法计算流水步距。由于这种方法是由潘特考夫斯基（译音）首先提出的，故又称为潘特考夫斯基法。这种方法简捷、准确，便于掌握。
2.3 流水施工的组织方法
3.无节奏流水施工示例
【案例2-6】某项目经理部拟承建一工程，该工程有A、B、C、D、E五个施工过程，各施工过程的流水节拍及施工段见表2-2。
规定：施工过程B完成后相应施工段至少养护2d；施工过程D完成后其相应施工过程要有1 d的准备时间。为了尽早完工，允许施工过程A和B之间搭接施工1d，试计算流水步距、工期，并作施工进度表。
表2-2 各施工过程的流水节拍及施工段
2.3 流水施工的组织方法
【案例解析】
（1）计算流水步距（累加斜减取最大）。
①求KA，B。
②求KB，C。
③求KC，D。
2.3 流水施工的组织方法
④求KD，E。
（2）计算工期T。
=(6+3+5+4)+(3+4+2+1+3)+(2+1)－1=33d
（3）绘制施工进度图。施工进度图如图2-10所示。
图2-10 【案例2-6】施工进度图
