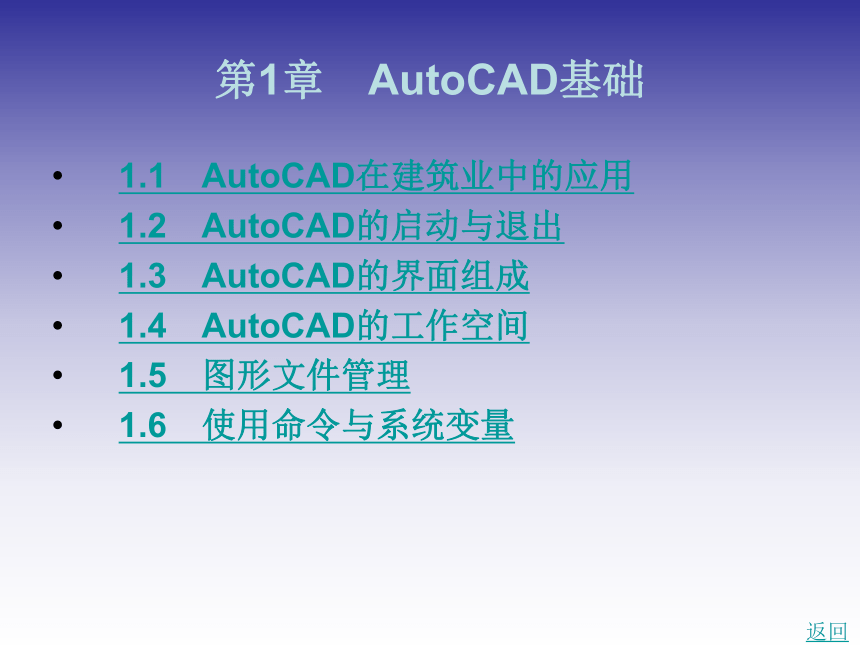

第1章　AutoCAD基础
　1.1　AutoCAD在建筑业中的应用
　1.2　AutoCAD的启动与退出
　1.3　AutoCAD的界面组成
　1.4　AutoCAD的工作空间
　1.5　图形文件管理
　1.6　使用命令与系统变量
返回

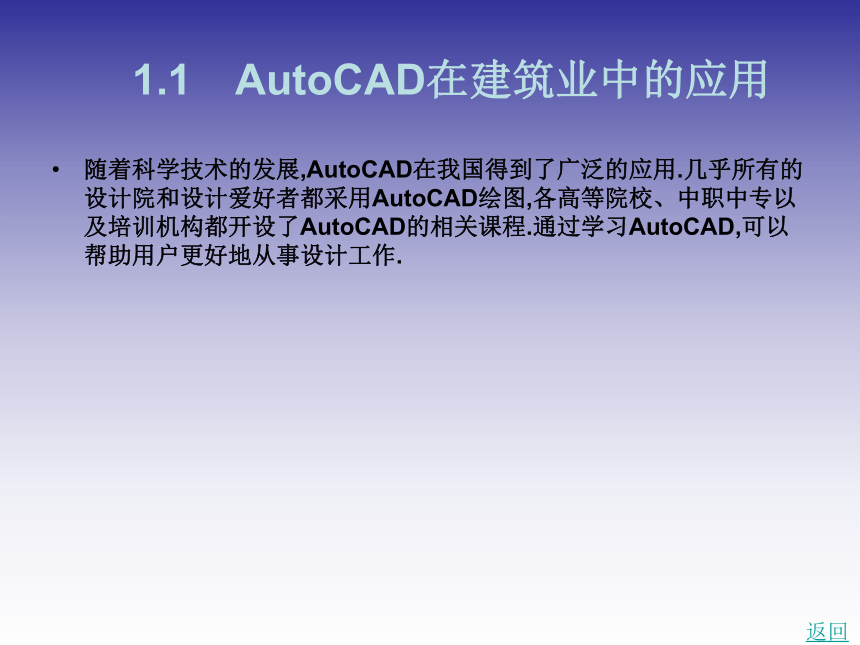

　1.1　AutoCAD在建筑业中的应用
随着科学技术的发展,AutoCAD在我国得到了广泛的应用.几乎所有的设计院和设计爱好者都采用AutoCAD绘图,各高等院校、中职中专以及培训机构都开设了AutoCAD的相关课程.通过学习AutoCAD,可以帮助用户更好地从事设计工作.
返回

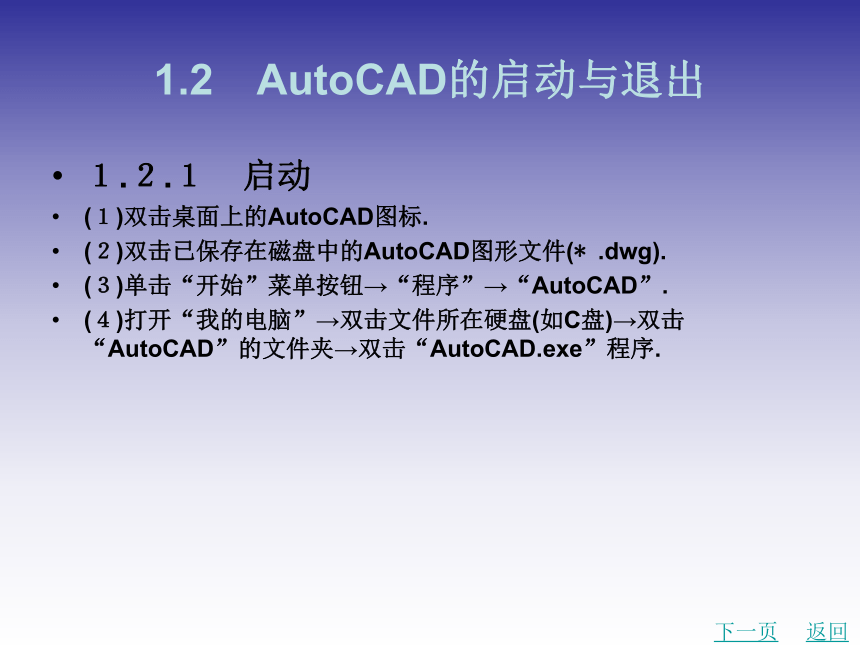

1.2　AutoCAD的启动与退出
１.２.１　启动
(１)双击桌面上的AutoCAD图标.
(２)双击已保存在磁盘中的AutoCAD图形文件( .dwg).
(３)单击“开始”菜单按钮→“程序”→“AutoCAD”.
(４)打开“我的电脑”→双击文件所在硬盘(如C盘)→双击“AutoCAD”的文件夹→双击“AutoCAD.exe”程序.
下一页
返回

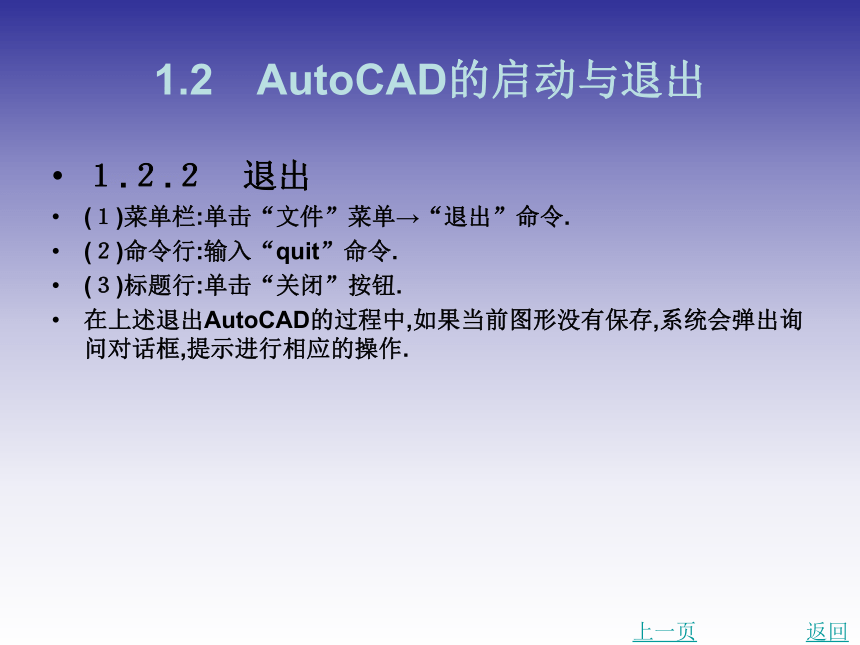

1.2　AutoCAD的启动与退出
１.２.２　退出
(１)菜单栏:单击“文件”菜单→“退出”命令.
(２)命令行:输入“quit”命令.
(３)标题行:单击“关闭”按钮.
在上述退出AutoCAD的过程中,如果当前图形没有保存,系统会弹出询问对话框,提示进行相应的操作.
上一页
返回

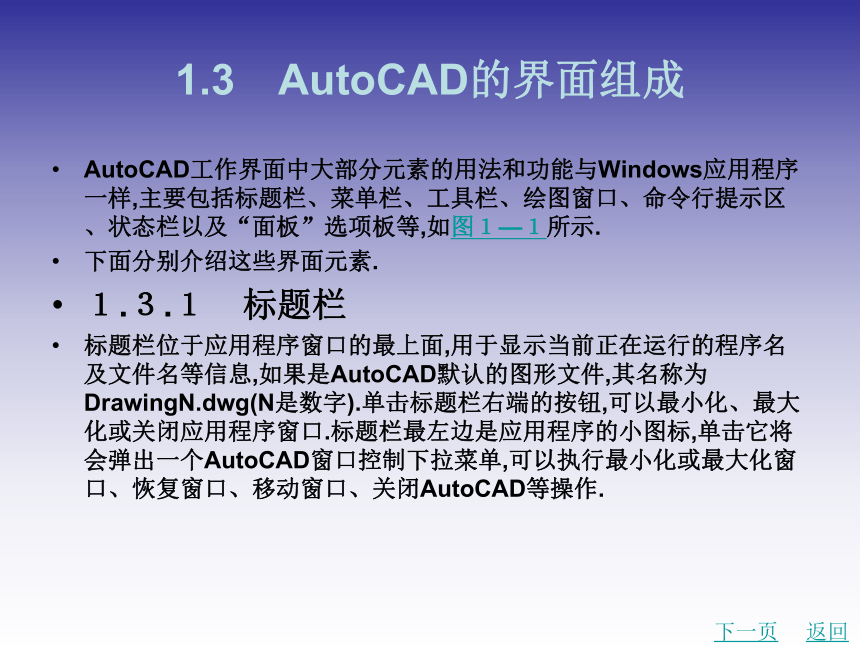

1.3　AutoCAD的界面组成
AutoCAD工作界面中大部分元素的用法和功能与Windows应用程序一样,主要包括标题栏、菜单栏、工具栏、绘图窗口、命令行提示区、状态栏以及“面板”选项板等,如图１—１所示.
下面分别介绍这些界面元素.
１.３.１　标题栏
标题栏位于应用程序窗口的最上面,用于显示当前正在运行的程序名及文件名等信息,如果是AutoCAD默认的图形文件,其名称为DrawingN.dwg(N是数字).单击标题栏右端的按钮,可以最小化、最大化或关闭应用程序窗口.标题栏最左边是应用程序的小图标,单击它将会弹出一个AutoCAD窗口控制下拉菜单,可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作.
下一页
返回
1.3　AutoCAD的界面组成

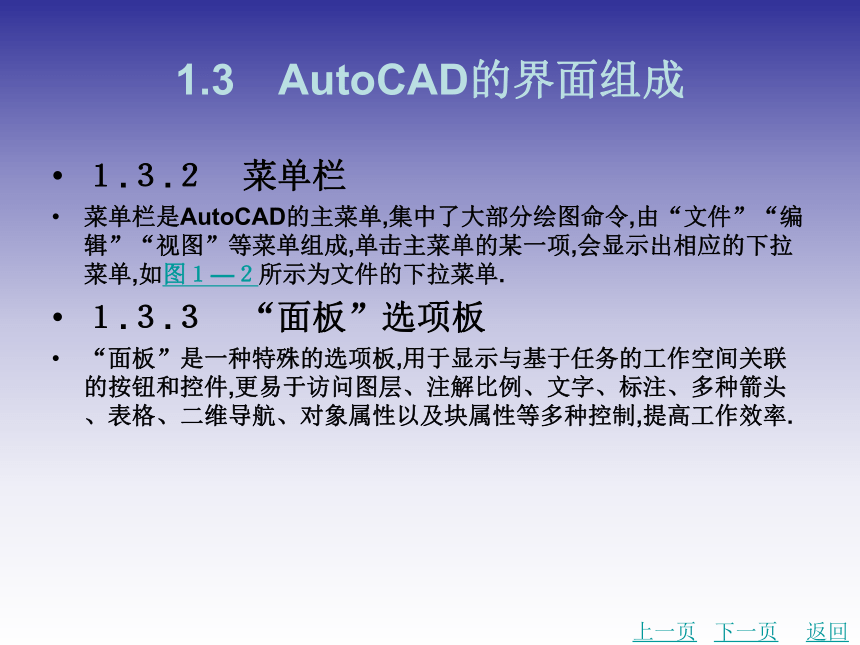

１.３.２　菜单栏
菜单栏是AutoCAD的主菜单,集中了大部分绘图命令,由“文件”“编辑”“视图”等菜单组成,单击主菜单的某一项,会显示出相应的下拉菜单,如图１—２所示为文件的下拉菜单.
１.３.３　“面板”选项板
“面板”是一种特殊的选项板,用于显示与基于任务的工作空间关联的按钮和控件,更易于访问图层、注解比例、文字、标注、多种箭头、表格、二维导航、对象属性以及块属性等多种控制,提高工作效率.
上一页
下一页
返回
1.3　AutoCAD的界面组成

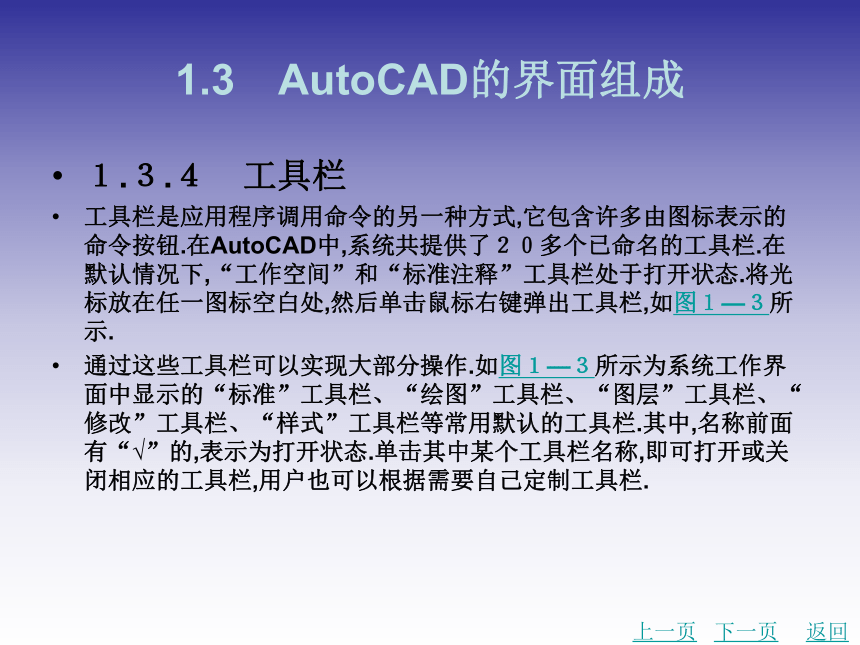

１.３.４　工具栏
工具栏是应用程序调用命令的另一种方式,它包含许多由图标表示的命令按钮.在AutoCAD中,系统共提供了２０多个已命名的工具栏.在默认情况下,“工作空间”和“标准注释”工具栏处于打开状态.将光标放在任一图标空白处,然后单击鼠标右键弹出工具栏,如图１—３所示.
通过这些工具栏可以实现大部分操作.如图１—３所示为系统工作界面中显示的“标准”工具栏、“绘图”工具栏、“图层”工具栏、“修改”工具栏、“样式”工具栏等常用默认的工具栏.其中,名称前面有“√”的,表示为打开状态.单击其中某个工具栏名称,即可打开或关闭相应的工具栏,用户也可以根据需要自己定制工具栏.
上一页
下一页
返回
1.3　AutoCAD的界面组成

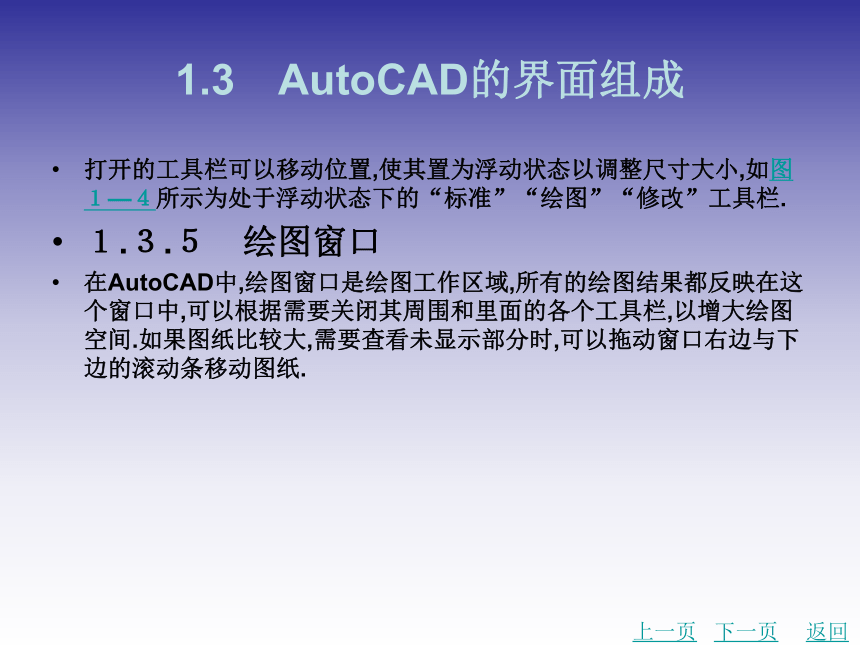

打开的工具栏可以移动位置,使其置为浮动状态以调整尺寸大小,如图１—４所示为处于浮动状态下的“标准”“绘图”“修改”工具栏.
１.３.５　绘图窗口
在AutoCAD中,绘图窗口是绘图工作区域,所有的绘图结果都反映在这个窗口中,可以根据需要关闭其周围和里面的各个工具栏,以增大绘图空间.如果图纸比较大,需要查看未显示部分时,可以拖动窗口右边与下边的滚动条移动图纸.
上一页
下一页
返回
1.3　AutoCAD的界面组成

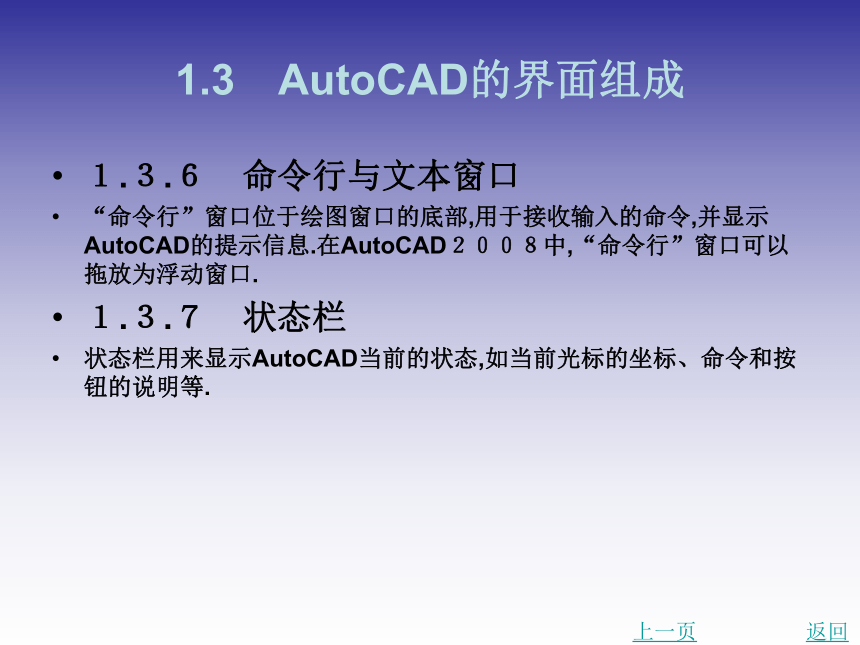

１.３.６　命令行与文本窗口
“命令行”窗口位于绘图窗口的底部,用于接收输入的命令,并显示AutoCAD的提示信息.在AutoCAD２００８中,“命令行”窗口可以拖放为浮动窗口.
１.３.７　状态栏
状态栏用来显示AutoCAD当前的状态,如当前光标的坐标、命令和按钮的说明等.
上一页
返回
1.4　AutoCAD的工作空间
工作空间是经过分组和组织的菜单栏、工具栏、选项板的组合,使用工作空间时,只会显示特定的菜单栏、工具栏和选项板,从而方便用户执行操作.中文版AutoCAD２００８为用户提供了“二维草图与注释”“三维建模”和“AutoCAD经典”三种工作空间,默认情况下打开的是“二维草图与注释”工作空间,上一节介绍的AutoCAD工作界面就是处于该工作空间下的标准界面.通常情况下,一般选用“AutoCAD经典”工作空间.
返回
　1.5　图形文件管理
在AutoCAD中,图形文件管理一般包括创建新图形文件、打开已有的图形文件、保存图形文件、加密图形文件及关闭图形文件等.
下面分别介绍这些图形文件的管理.
１.５.１　创建新图形文件
选择“文件”→“新建”命令,或在“标准注释”工具栏中单击“新建”按钮,可以创建新图形文件,此时将打开“选择样板”对话框,如图１—５所示.在“选择样板”对话框中,可以在样板列表框中选中某一个样板文件,这时在右侧的“预览”框中将显示出该样板的预览图像,单击“打开”按钮,可以将选中的样板文件作为样板来创建新图形.
下一页
返回
　1.5　图形文件管理
１.５.２　打开图形文件
选择“文件”→“打开”命令,或在“标准注释”工具栏中单击“打开”按钮,此时将打开“选择文件”对话框,在该对话框的文件列表框中,选择需要打开的图形文件,单击“打开”按钮即可打开图形文件.
１.５.３　保存图形文件
在AutoCAD中,可以使用多种方式将所绘图形以文件形式存入磁盘.例如,可以选择“文件”→“保存”命令,或在“标准注释”工具栏中单击“保存”按钮,以当前使用的文件名保存图形;也可以选择“文件”→“另存为”命令,将当前图形以新的名称保存.图１—６所示为“图形另存为”对话框.
上一页
下一页
返回
　1.5　图形文件管理
１.５.４　加密保护绘图数据
在AutoCAD２００８中,可以使用密码保护功能对文件进行加密保存,没有正确密码的用户将不能打开该文件进行操作.选择“文件”→“保存”或“文件”→“另存为”命令,打开“图形另存为”对话框,在该对话框中选择“工具”→“安全选项”命令,此时将打开“安全选项”对话框,在该对话框中对数据进行加密.
１.５.５　关闭图形文件
选择“文件”→“关闭”命令,或在绘图窗口中单击“关闭”按钮,可以关闭当前图形文件.关闭图形文件时,如果当前图形文件没有保存,系统将弹出AutoCAD警告对话框,询问是否保存文件,如图１—７所示.
下一页
返回
　1.6　使用命令与系统变量
在AutoCAD中,菜单命令、工具按钮、命令和系统变量都是相互对应的.可以选择某一菜单命令,或单击某个工具按钮,或在命令行中输入命令和系统变量来执行相应命令.可以说,命令是AutoCAD绘制与编辑图形的核心.
１.６.１　使用鼠标操作执行命令
在绘图窗口中,光标通常显示为十字光标形式.当光标移至菜单选项、工具或对话框内时,它会变成箭头形式.无论光标是十字形式还是箭头形式,当单击或者按动鼠标键时,都会执行相应的命令或动作.
下一页
返回
　1.6　使用命令与系统变量
１.６.２　使用键盘输入命令
在AutoCAD２００８中,大部分的绘图、编辑功能都需要通过键盘输入来完成.通过键盘可以输入命令、系统变量.此外,键盘还是输入文本对象、数值参数、点的坐标或进行参数选择的唯一方法.
１.６.３　使用命令行
在AutoCAD２００８中,默认情况下的“命令行”是一个可固定的窗口,可以在当前命令行提示下输入命令、对象参数等内容.对于大多数命令,“命令行”中可以显示执行完的两条命令提示(也称命令历史),而对于一些输出命令,例如TIME、LIST命令,需要在放大的“命令行”或“AutoCAD文本窗口”中显示.
上一页
下一页
返回
　1.6　使用命令与系统变量
１.６.４　使用“AutoCAD文本窗口”
“AutoCAD文本窗口”是一个浮动窗口,可以在其中输入命令或查看命令提示信息,更便于查看执行的命令历史.由于“AutoCAD文本窗口”中的内容是只读的,因此不能对其进行修改,但可以将它们复制并粘贴到命令行以重复执行前面的操作,或粘贴到其他应用程序中(如Word).
１.６.５　使用透明命令
在AutoCAD中,透明命令是指在执行其他命令的过程中可以执行的命令.常使用的透明命令多为修改图形设置的命令、绘图辅助工具命令,例如SNAP、GRID、ZOOM等命令.
上一页
下一页
返回
　1.6　使用命令与系统变量
要以透明方式使用命令,应在输入命令之前输入单引号(’).在命令行中,透明命令的提示前有一个双折号( ).完成透明命令后,将继续执行原命令.
１.６.６　使用系统变量
在AutoCAD中,系统变量用于控制某些功能和设计环境、命令的工作方式,它可以打开或关闭捕捉、栅格或正交等绘图模式,设置默认的填充图案,或存储当前图形和Auto—CAD配置的有关信息.
系统变量通常是６~１０个字符长的缩写名称.许多系统变量有简单的开关设置.
上一页
下一页
返回
　1.6　使用命令与系统变量
例如GRIDMODE系统变量用来显示或关闭栅格,当在命令行的“输入GRIDMODE的新值＜１＞:”提示下输入０时,可以关闭栅格显示;输入１时,可以打开栅格显示.有些系统变量则用来存储数值或文字,例如DATE系统变量用来存储当前日期.
１.６.７　命令的重复、撤销与重做
在AutoCAD中,可以通过空格键方便地重复执行同一条命令,或通过快捷键“U”撤销前面执行的一条或多条命令.此外,撤销前面执行的命令后,还可以通过重做来恢复前面执行的命令.
