项目10 注释系统
《建筑CAD课程》
10.3 工程符号
10.1 文字
10.2 表格
10.4 尺寸标注
项目10 注释系统
目录
Content
10.5 创建尺寸标注
10.6 编辑尺寸标注
10.7 建筑标高
10.3.1箭头引注
屏幕菜单命令：【文表符号】→【箭头引注】（JTYZ）
本命令在图中以国标规定的样式标出箭头引注符号。
对话框选项和操作解释：
【文字内容】符号中的说明文字内容，特殊符号点取上方图标输入。
【文字高度】说明文字打印输出的实际高度。
【箭头样式】采用何种箭头样式。
【箭头大小】箭头的打印输出尺寸大小。
箭头引注符号由箭头、连线和说明文字组成，样式如图所示。

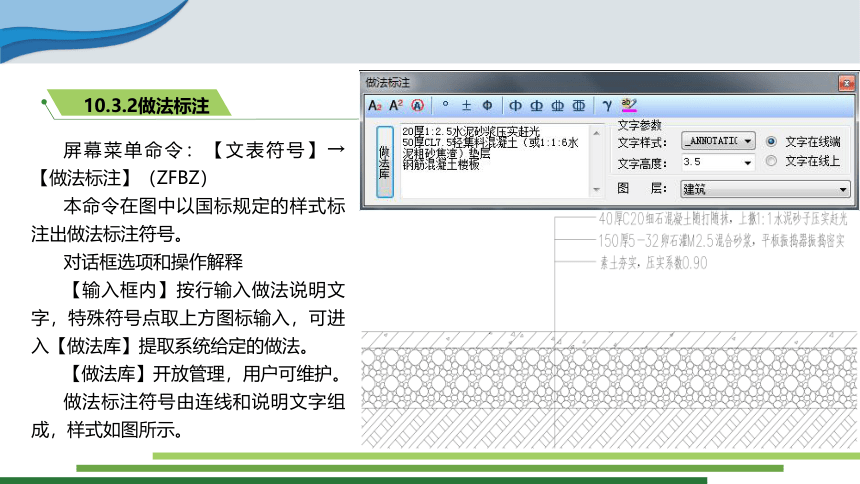

10.3.2做法标注
屏幕菜单命令：【文表符号】→【做法标注】（ZFBZ）
本命令在图中以国标规定的样式标注出做法标注符号。
对话框选项和操作解释
【输入框内】按行输入做法说明文字，特殊符号点取上方图标输入，可进入【做法库】提取系统给定的做法。
【做法库】开放管理，用户可维护。
做法标注符号由连线和说明文字组成，样式如图所示。
屏幕菜单命令：【文表符号】→【引出标注】（YCBZ）
本命令在图中以国标规定的标准样式标注出引出标注文字符号。
对话框选项和命令行提示以及如何回应，与前述内容基本一致，不再赘述。典型的标注样式如下图。
技巧：
不按和按住Ctrl键，引注点的编辑状态在移动和增加之间切换，如图所示。

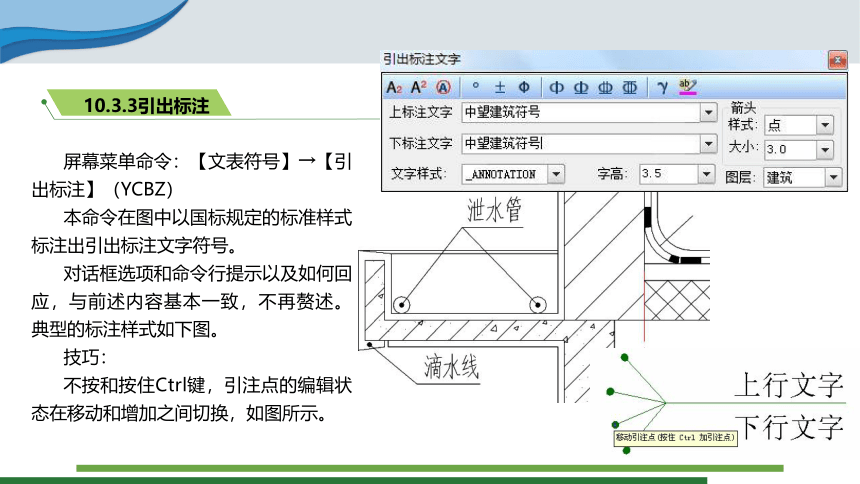

10.3.3引出标注

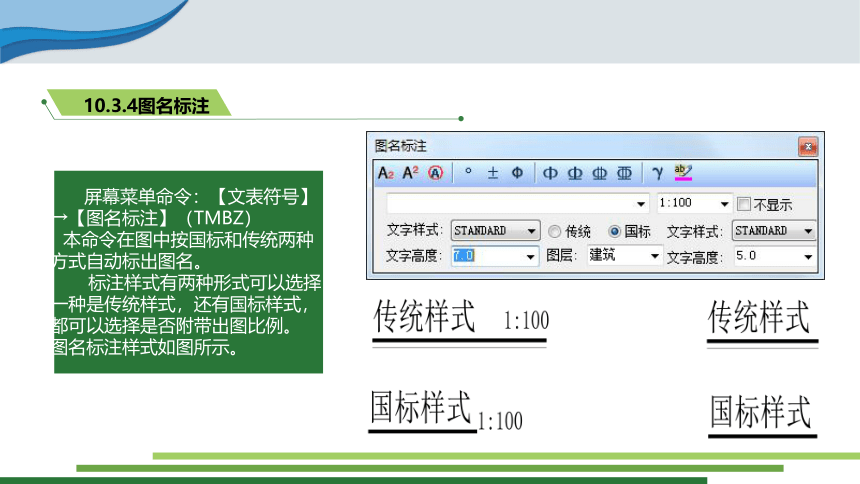

10.3.4图名标注
屏幕菜单命令：【文表符号】→【图名标注】（TMBZ）
本命令在图中按国标和传统两种方式自动标出图名。
标注样式有两种形式可以选择，一种是传统样式，还有国标样式，都可以选择是否附带出图比例。图名标注样式如图所示。
屏幕菜单命令：【文表符号】→【索引符号】（SYFH）
本命令在图中以国标规定的样式标出指向索引和剖切索引符号。
对话框选项和命令行提示以及如何回应，与前述内容基本一致，不再赘述。索引符号有两种样式供选用，注意剖切索引的方向，引出线所在一侧为投射方向。
索引标注实例如图所示。
10.3.5索引符号
10.3.6详图符号
屏幕菜单命令：【文表符号】→【详图符号】（XTFH）
本命令在图中以国标规定的样式标出详图符号。分为详图与被索引的图样在一张图内或不在一张图内两种情况。
典型的标注样式如图：
10.3.7剖切符号
屏幕菜单命令：【文表符号】→【剖切符号】（PQFH）
本命令在图中以国标规定的标准样式标出剖面剖切合断面剖切符号。
【剖切标注】对话框如右图所示，可以绘制剖面剖切符号和断面剖切符号，剖切标注的实例如下图所示所示。
10.3.8折断符号
屏幕菜单命令：【文表符号】→【折断符号】（ZDFH）
本命令在图中以国标规定的样式标出折断符号。
典型的标注样式如图所示。
10.3.9对称符号
屏幕菜单命令：【文表符号】→【对称符号】（DCFH）
本命令在图中给对称结构图形以国标规定的样式标注出对称符号。如图所示。
10.3.10指北针
屏幕菜单命令：【文表符号】→【指北针】（ZBZ）
本命令在图中以国标规定的样式标出指北针符号。标注出的指北针由两部分组成，指北符号和文字“北”，两者一次标注出，但属于两个不同对象，文字“北”为单行文字对象。如图所示。
