(共10张PPT)
项目10 注释系统
《建筑CAD课程》
10.1 文字
10.2 表格
10.3 工程符号
10.4 尺寸标注

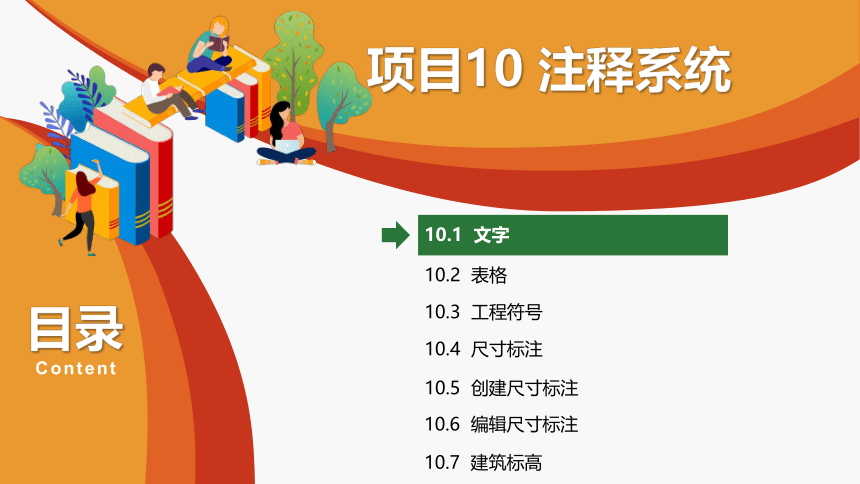

项目10 注释系统
目录
Content
10.5 创建尺寸标注
10.6 编辑尺寸标注
10.7 建筑标高
中望CAD建筑版软件采用了建筑文字对象，将中西文合二为一的同时又能分别调整二者的高宽比例，使中西文的外观协调一致，能够方便地输入文字的上下标和工程特殊字符。另外，还提供了一系列文本快速编辑工具，其中的在位编辑等工具，具有非常清楚的操作逻辑，可以实现文字特殊符号的插入、轴网的自动编号，表格的合并、求和、排序等。

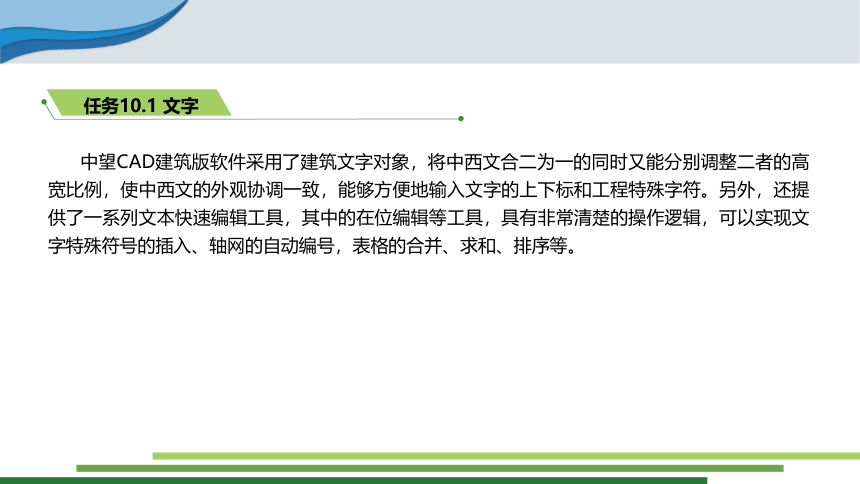

任务10.1 文字

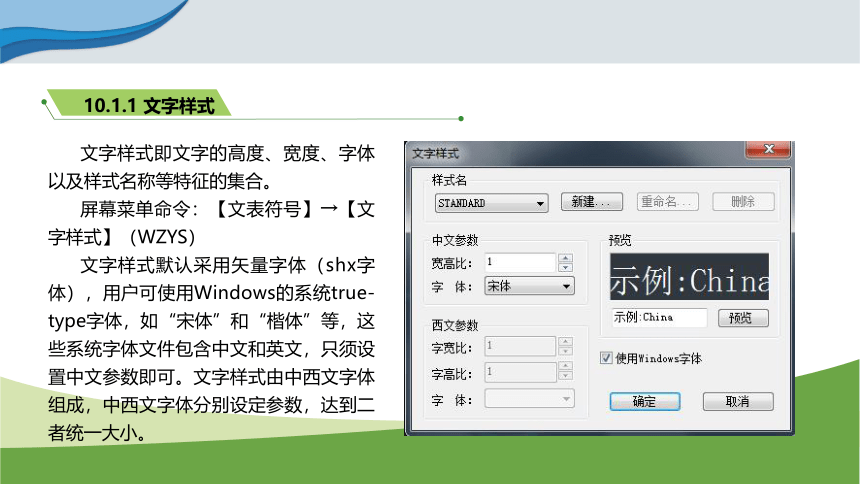

10.1.1 文字样式
文字样式即文字的高度、宽度、字体以及样式名称等特征的集合。
屏幕菜单命令：【文表符号】→【文字样式】（WZYS）
文字样式默认采用矢量字体（shx字体），用户可使用Windows的系统true-type字体，如“宋体”和“楷体”等，这些系统字体文件包含中文和英文，只须设置中文参数即可。文字样式由中西文字体组成，中西文字体分别设定参数，达到二者统一大小。

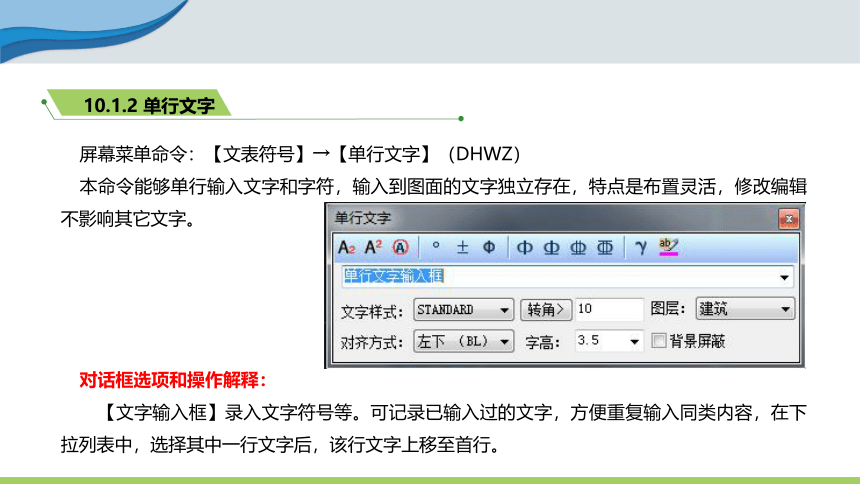

10.1.2 单行文字
屏幕菜单命令：【文表符号】→【单行文字】（DHWZ）
本命令能够单行输入文字和字符，输入到图面的文字独立存在，特点是布置灵活，修改编辑不影响其它文字。
对话框选项和操作解释：
【文字输入框】录入文字符号等。可记录已输入过的文字，方便重复输入同类内容，在下拉列表中，选择其中一行文字后，该行文字上移至首行。
10.1.2 单行文字
【文字样式】在下拉框中选用已有的文字样式。
【对齐方式】选择文字与基点的对齐方式。
【转角】输入文字的转角。
【字高】最终图纸打印的字高，而非在屏幕上测量出的字高数值，两者有绘图比例的倍数关系。
【特殊符号】在对话框上方选择特殊符号的输入内容和方式。
【背景屏蔽】选中此复选框文字可以屏蔽背景，用于剪切复杂背景，例如存在图案填充等场合，屏蔽作用随文字移动存在。
屏幕菜单命令：【文表符号】→【多行文字】
本命令用于使用已经定义好的文字样式，按段落输入多行文字，可以方便地设置文字的上下标，设定页宽与文字的换行，在完成文字输入后还可随时拖动夹点改变页宽。
10.1.3 多行文字
对话框选项和操作解释：
【文字输入区】在其中输入多行文字，也可以接受来自剪裁板的其它文本编辑内容。
【行距系数】表示的是行间的净距，单位是当前的文字高度，比如1为两行间相隔一空行，本参数决定整段文字的疏密程度。
【字高】打印出图后的实际文字高度。
【对齐方式】决定了文字段落的对齐方式，共有左对齐、右对齐、中心对齐、两端对齐四种对齐方式。
【自动排号】输入带有编号的段落时，如果本段开头处有编号，回车后下一段自动加入一个顺序编号。

10.1.3 多行文字
【导入文档】打开sys\建筑文档.txt文件，建筑文档.txt文件的名称和位置不能改变，其格式要求请见该文档的注释内容。用户可将设计常用的文档，如建筑说明等保存在文档中，方便插入调用。
【图中提取】按文字类型在当前图中提取成段的文字以作他用。
输入文字内容编辑完毕以后，按【确定】按钮完成多行文字输入。
多行文字拥有两个夹点，左侧的夹点用于拖动文字整体移动，而右侧的夹点用于拖动改变对象宽度，当宽度小于设定时，多行文字对象会自动换行，而最后一行的结束位置由该对象的对齐方式决定。
10.1.3 多行文字
屏幕菜单命令：【文表符号】→【文字编辑】（WZBJ）
本命令对图面中所有标注符号利用微型对话框进行编辑，编辑口支持缩放，Ctrl+W放大，Ctrl+S缩小。
10.1.4 文字编辑
