项目9
创建建筑剖立面
《建筑CAD课程》
9.5 立剖辅助
9.1 立面图
9.2 剖面图
项目9 创建建筑剖立面
目录
Content
9.3 剖面墙梁辅助工具
9.4 剖面楼梯辅助工具
9.5.1 画雨水管
屏幕菜单命令：【立剖面】→【雨水管线】（YSGX）

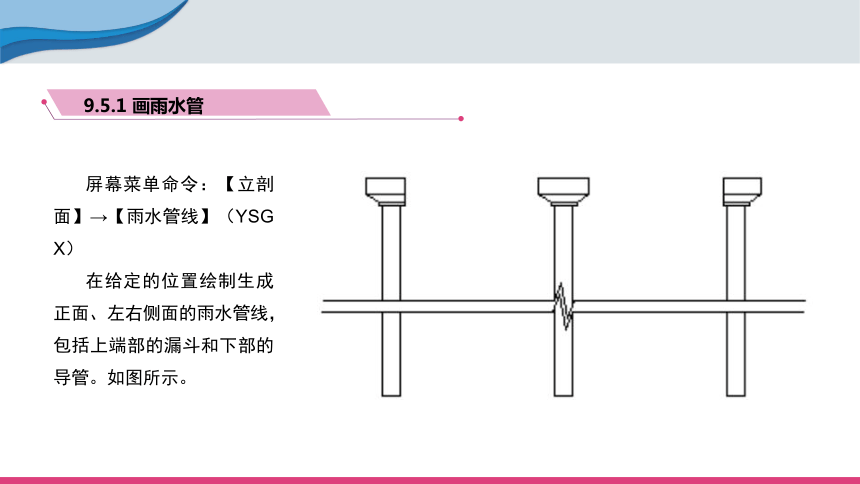

在给定的位置绘制生成正面、左右侧面的雨水管线，包括上端部的漏斗和下部的导管。如图所示。
9.5.2 柱立面线
屏幕菜单命令：【立剖面】→【柱立面线】（ZLMX）

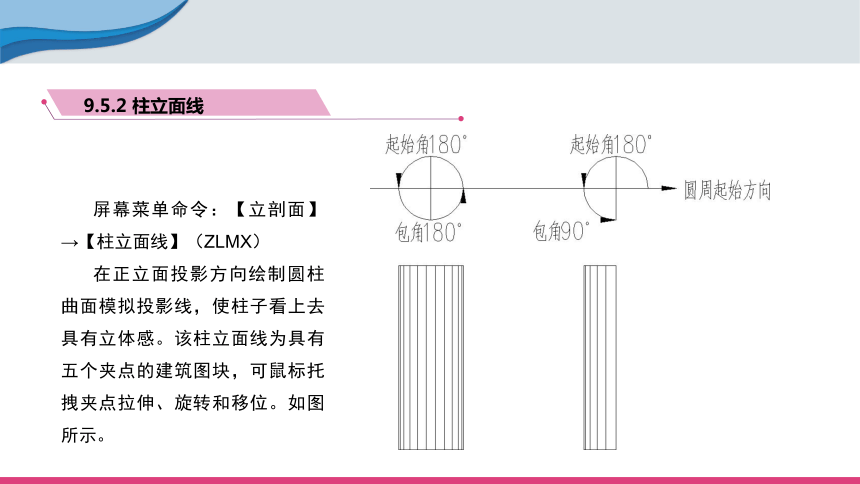

在正立面投影方向绘制圆柱曲面模拟投影线，使柱子看上去具有立体感。该柱立面线为具有五个夹点的建筑图块，可鼠标托拽夹点拉伸、旋转和移位。如图所示。
9.5.3 立剖网格
通常情况下，立剖面图的空间划分由层高和开间（进深）决定，其主体框架由墙体和楼板构成，墙体定位在轴线上，楼板定位在层线上。
屏幕菜单命令：【立剖面】→【立剖网格】（LPWG）
本命令用于创建立面图和剖面图定位层线和轴线，创建方法与平面轴网类似。

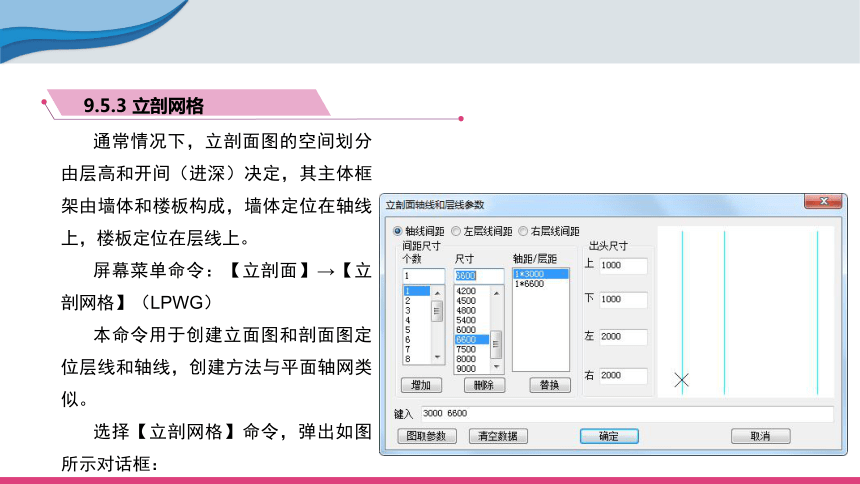

选择【立剖网格】命令，弹出如图所示对话框：
9.5.4 层线标注
屏幕菜单命令：【立剖面】→【层线标注】（SXBZ）
本命令用于批量完成立剖面竖向标注，包括层线尺寸、标高和层号等。操作上与平面【轴网标注】类似。下图所示为层线标注对话框：
9.5.4 层线标注
标注时首先选取起始层线再选取终点层线，标注中的起始层线处的层号和标高，通过对话框中的【起始楼层】和【起始标高】给定，起始标高单位为米。
9.5.5 剖面编辑
右键菜单命令：〈选中剖墙〉→【改材质】（GCZ）
本命令用于快速批量更改剖面墙的材质，只支持剖面墙材质的修改，自动过滤排除楼板、屋顶板等对象。
右键菜单命令：〈选中剖窗〉→【剖窗反向】（PCFX）
本命令用于翻转剖面凸窗或左右不对称的剖窗的方向。
右键菜单命令：〈选中轮廓〉→【转剖造型】（ZPZX）
本命令用于把剖面轮廓转换成剖面造型对象。
右键菜单命令：〈选中造型〉→【转剖轮廓】（ZPLK）
本命令用于把剖面造型转换成剖面轮廓对象。
9.5.6 剖面尺寸
屏幕菜单命令：【立剖面】→【剖面尺寸】（PMCC）
本命令用于批量标注剖面图侧面尺寸，该功能类似平面的【门窗标注】，可参考掌握。支持两种情况：
1. 标注侧面第3道尺寸线。当第1、2道尺寸已经存，鼠标点取两点穿过剖墙、门窗和第1、2道尺寸，再选取准备标注的其余剖面对象，系统自动生成第3道尺寸线且三道尺寸线等距布置。
9.5.6 剖面尺寸
2. 标注剖面尺寸线。鼠标点取两点只穿过剖墙或门窗，拖动尺寸线放置到合适的位。
