项目9
创建建筑剖立面
《建筑CAD课程》
9.4 剖面楼梯辅助工具
9.1 立面图
9.2 剖面图
项目9 创建建筑剖立面
目录
Content
9.3 剖面墙梁辅助工具
9.5 立剖辅助

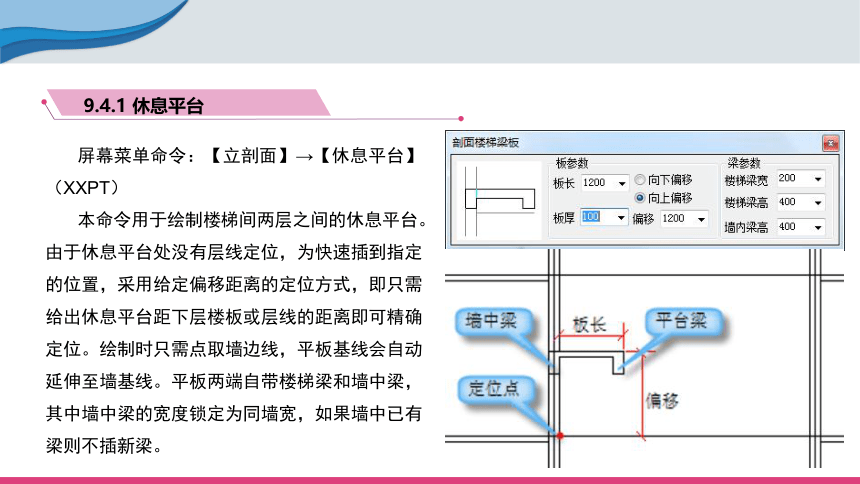

9.4.1 休息平台
屏幕菜单命令：【立剖面】→【休息平台】（XXPT）
本命令用于绘制楼梯间两层之间的休息平台。由于休息平台处没有层线定位，为快速插到指定的位置，采用给定偏移距离的定位方式，即只需给出休息平台距下层楼板或层线的距离即可精确定位。绘制时只需点取墙边线，平板基线会自动延伸至墙基线。平板两端自带楼梯梁和墙中梁，其中墙中梁的宽度锁定为同墙宽，如果墙中已有梁则不插新梁。
9.4.2剖面楼段

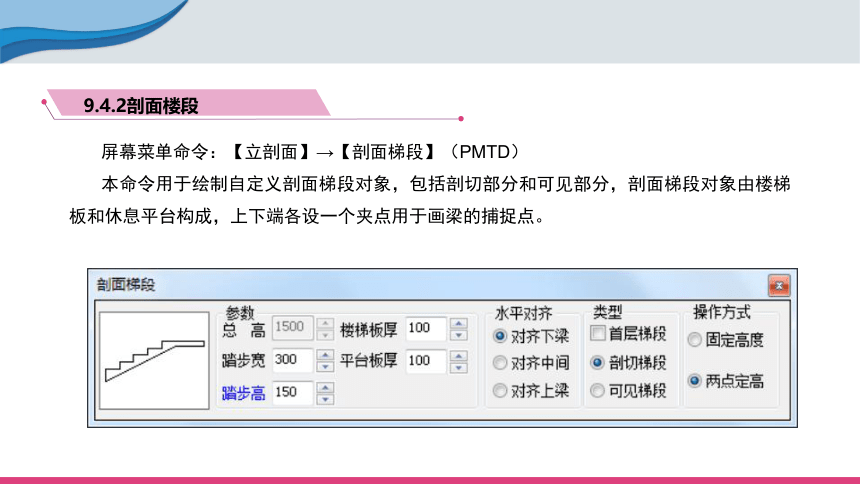

屏幕菜单命令：【立剖面】→【剖面梯段】（PMTD）
本命令用于绘制自定义剖面梯段对象，包括剖切部分和可见部分，剖面梯段对象由楼梯板和休息平台构成，上下端各设一个夹点用于画梁的捕捉点。
9.4.2剖面楼段
1. 对齐方式：

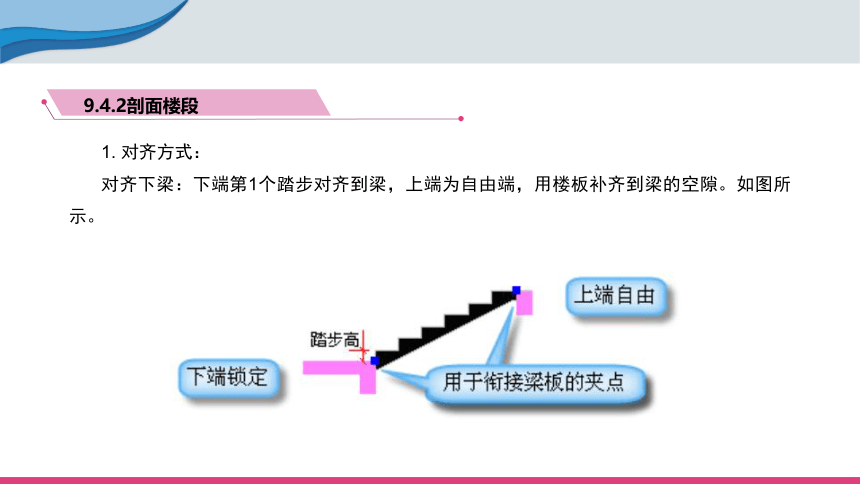

对齐下梁：下端第1个踏步对齐到梁，上端为自由端，用楼板补齐到梁的空隙。如图所示。
9.4.2剖面楼段
对齐中间：梯段居中，上下两端为自由端，均可用楼板补齐到梁的空隙。如图所示。
9.4.2剖面楼段
对齐上梁：上端第1个踏步对齐到梁，下端为自由端，用楼板补齐到梁的空隙。如图所示。
9.4.2剖面楼段
2. 操作方式
固定高度：梯段高度由对话框中给定，即由总高、踏步等参数确定梯段尺寸，直接插入图中，可在命令行切换右上、右下、左上、左下四个方位。如左下图所示。
两点定高：梯段高度由鼠标拖动确定，其他参数仍由对话框给定，可向右上、右下、左上、左下四个方向拖动。如右下图所示。
9.4.3 楼梯栏杆
屏幕菜单命令：【立剖面】→【楼梯栏杆】（LTLG）
本命令依据已有剖面楼梯生成栏杆扶手。系统以一个梯段的起始和终止台阶顶点为参照，在每个踏步上生成一个给定高度的栏杆，并在顶部加扶手。如图所示。
9.4.4 扶手接头
屏幕菜单命令：【立剖面】→【扶手接头】（FSJT）
【剖面楼梯】和【楼梯栏杆】生成的扶手采用本命令进行接头的连接。支持单选和框选，框选可以一次生成除了最底层和最顶层之外的所有接头。如图所示。
