项目9
创建建筑剖立面
《建筑CAD课程》
9.3 剖面墙梁辅助工具
9.1 立面图
9.2 剖面图
项目9 创建建筑剖立面

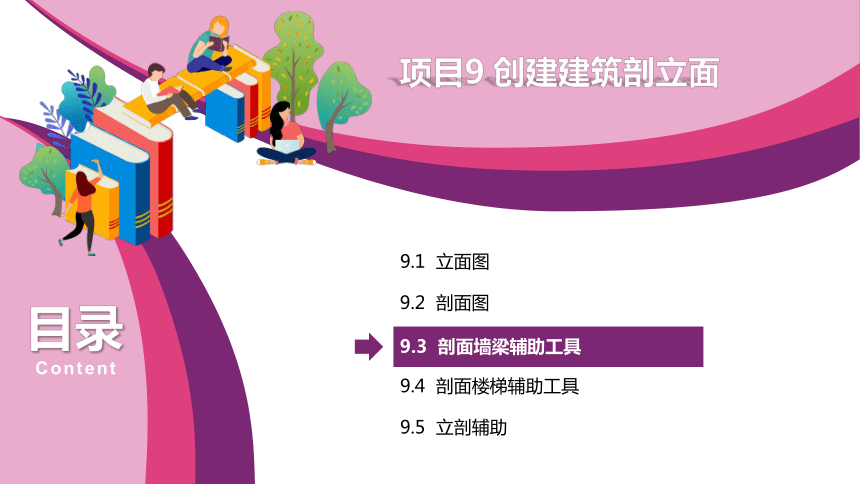

目录
Content
9.4 剖面楼梯辅助工具
9.5 立剖辅助

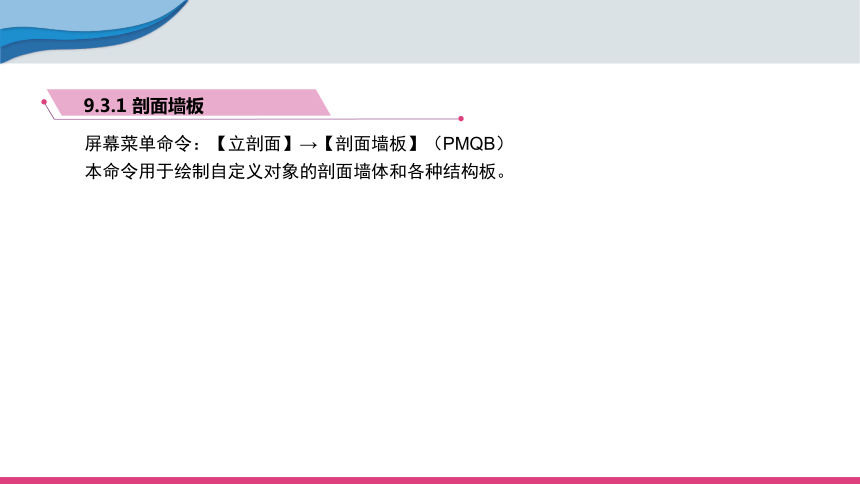

9.3.1 剖面墙板
屏幕菜单命令：【立剖面】→【剖面墙板】（PMQB）
本命令用于绘制自定义对象的剖面墙体和各种结构板。

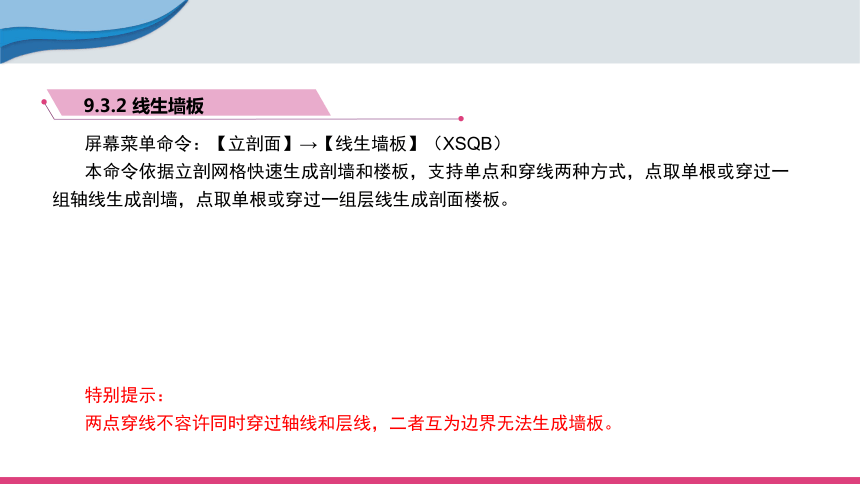

9.3.2 线生墙板
屏幕菜单命令：【立剖面】→【线生墙板】（XSQB）
本命令依据立剖网格快速生成剖墙和楼板，支持单点和穿线两种方式，点取单根或穿过一组轴线生成剖墙，点取单根或穿过一组层线生成剖面楼板。
特别提示：
两点穿线不容许同时穿过轴线和层线，二者互为边界无法生成墙板。

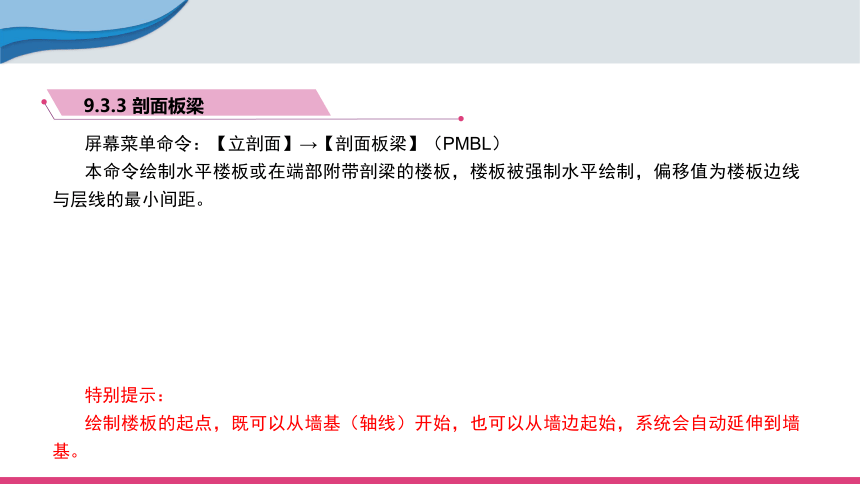

9.3.3 剖面板梁
屏幕菜单命令：【立剖面】→【剖面板梁】（PMBL）
本命令绘制水平楼板或在端部附带剖梁的楼板，楼板被强制水平绘制，偏移值为楼板边线与层线的最小间距。
特别提示：
绘制楼板的起点，既可以从墙基（轴线）开始，也可以从墙边起始，系统会自动延伸到墙基。

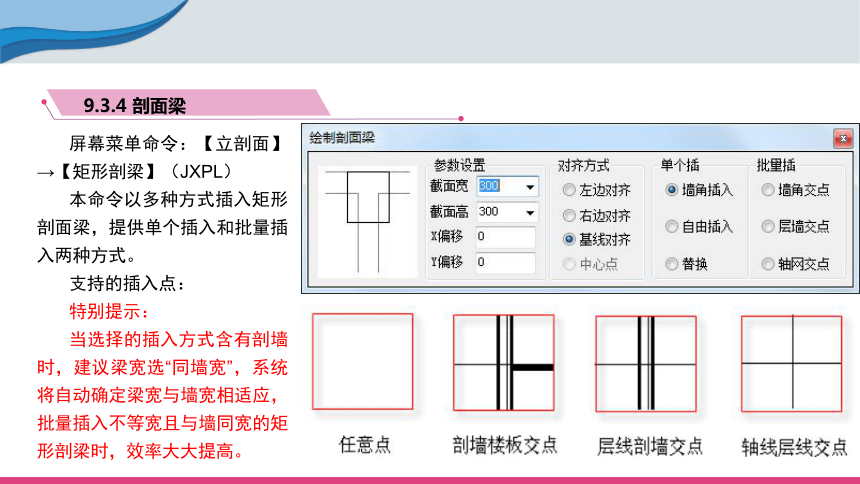

9.3.4 剖面梁
屏幕菜单命令：【立剖面】→【矩形剖梁】（JXPL）
本命令以多种方式插入矩形剖面梁，提供单个插入和批量插入两种方式。
支持的插入点：
特别提示：
当选择的插入方式含有剖墙时，建议梁宽选“同墙宽”，系统将自动确定梁宽与墙宽相适应，批量插入不等宽且与墙同宽的矩形剖梁时，效率大大提高。
9.3.5 剖面门窗
屏幕菜单命令：【立剖面】→【剖面门窗】（PMMC）
本命令在剖面墙体上插入普通门窗或凸窗，可以附带一体化的过梁一同插入。
9.3.5 剖面门窗
1. 门窗种类
普通门窗：在墙内的一般门窗。
剖面凸窗：外凸于墙体的凸窗。
9.3.5 剖面门窗
2. 插入方式
墙垛定位：这是单插方式，按门窗端部到楼板层线（或墙端）的距离等于【到垛距离】插入门窗，鼠标位置靠上则上插，靠下则下插。
底部偏移：也是单插方式，由光标到门窗端部的距离等于窗台高的方式插入。
批量插入：以剖墙与层线的交点为参考点，向上偏移一个窗台高插入门窗。
9.3.5 剖面门窗
替换门窗：对图中已有的门窗，用对话框中的门窗进行替换。
9.3.6 剖面造型
屏幕菜单命令：【立剖面】→【剖面造型】（PMZX）
本命令用于为剖墙和剖梁增加造型，其材料自动跟随主体构件，支持与闭合PLine的布尔编辑。
9.3.7 剖面轮廓
屏幕菜单命令：【立剖面】→【剖面轮廓】（PMLK）
剖面中用专用对象（墙、板、梁、楼梯）难以描述的特型构件都可以用这个轮廓表达，其独立存在不与其他自定义构件发生遮挡关系，带有材质属性（砼、石、砖、无材质等），由闭合PLine生成或剖面造型转换而来。
剖面轮廓对象与普通曲线表达的优势在于可加粗、填充和夹点编辑，具有灵活应用的特点，支持局部边线的隐藏（右键【边线显隐】）。
应用举例：
