项目6
创建楼梯及建筑设施
6.2 楼梯附件
6.1 楼梯
6.3 其他设施
项目6 创建楼梯及建筑设施
目录
Content

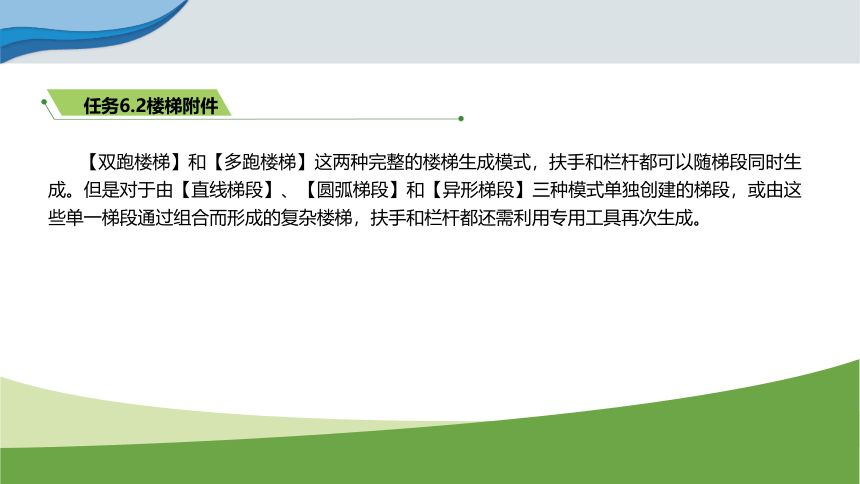

【双跑楼梯】和【多跑楼梯】这两种完整的楼梯生成模式，扶手和栏杆都可以随梯段同时生成。但是对于由【直线梯段】、【圆弧梯段】和【异形梯段】三种模式单独创建的梯段，或由这些单一梯段通过组合而形成的复杂楼梯，扶手和栏杆都还需利用专用工具再次生成。
任务6.2楼梯附件
屏幕菜单命令：【建筑设施】→【添加扶手】（TJFS）

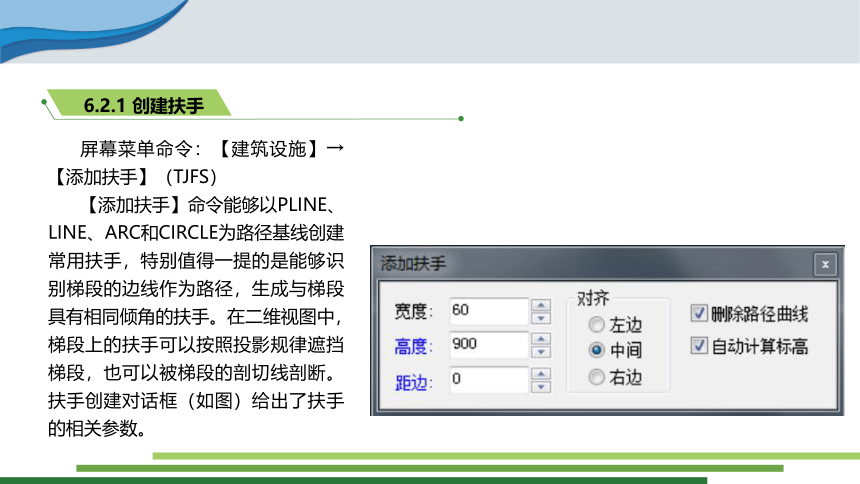

【添加扶手】命令能够以PLINE、LINE、ARC和CIRCLE为路径基线创建常用扶手，特别值得一提的是能够识别梯段的边线作为路径，生成与梯段具有相同倾角的扶手。在二维视图中，梯段上的扶手可以按照投影规律遮挡梯段，也可以被梯段的剖切线剖断。扶手创建对话框（如图）给出了扶手的相关参数。
6.2.1 创建扶手
2.2.1 直线轴网

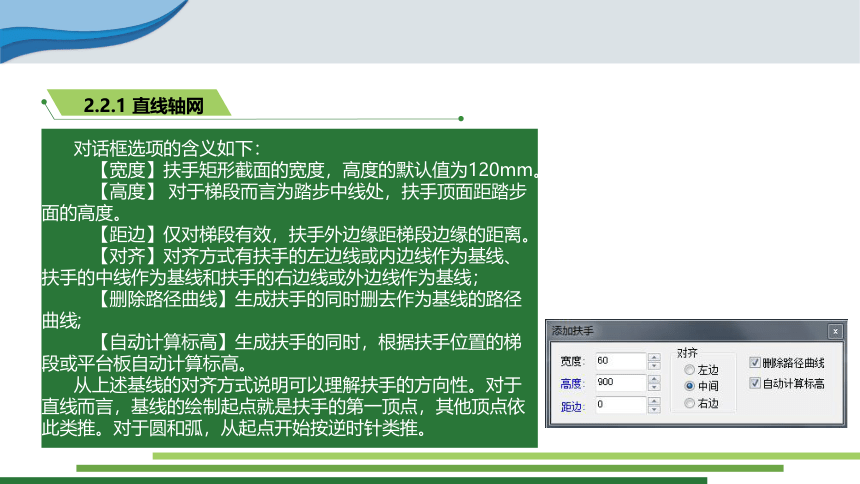

对话框选项的含义如下：
【宽度】扶手矩形截面的宽度，高度的默认值为120mm。
【高度】 对于梯段而言为踏步中线处，扶手顶面距踏步面的高度。
【距边】仅对梯段有效，扶手外边缘距梯段边缘的距离。
【对齐】对齐方式有扶手的左边线或内边线作为基线、扶手的中线作为基线和扶手的右边线或外边线作为基线；
【删除路径曲线】生成扶手的同时删去作为基线的路径曲线;
【自动计算标高】生成扶手的同时，根据扶手位置的梯段或平台板自动计算标高。
从上述基线的对齐方式说明可以理解扶手的方向性。对于直线而言，基线的绘制起点就是扶手的第一顶点，其他顶点依此类推。对于圆和弧，从起点开始按逆时针类推。
扶手创建后，可以双击扶手启动【扶手编辑】对话框进行修改。【扶手编辑】对话框比创建时提供了更多的编辑手段。不仅可以修改扶手的截面形状、尺寸、对齐方式，而且更重要的是可以对扶手进行顶点编辑。如图所示。
6.2.2 修改扶手
对话框选项和操作解释：
【形状】指扶手的形状，有矩形、圆形和栏板可供选择。
【尺寸】显示了截面尺寸数据，可根据需要对默认数据进行修改。
【对齐】仅对PLINE、LINE、ARC和CIRCLE做基线时起作用。PLINE和LINE做基线时，以二者的绘制前进方向为基准方向；对于ARC和CIRCLE内为左，外为右。
【顶点】通过加顶点/删顶点/改顶点3个按钮，可以对扶手顶点进行修改，单击其中任意一个，命令行都会有相应的提示，可对顶点进行操作。
6.2.2 修改扶手
屏幕菜单命令：【建筑设施】→【连接扶手】（LJFS）
【连接扶手】命令是指把彼此不相连的扶手连接起来成为一个整体扶手。如果要连接的两段扶手样式不同，扶手连接时将以第一段为准。 两个扶手相连可以顺序单选或框选，两个以上扶手相连按选取的顺序相连接；彼此端部相接的两个扶手直接相连，除此之外的两个扶手连接，在最近的两个端点之间补充一段直扶手，将两扶手连接起来。
右图所示为阳台扶手的连接，连接时需依次选取为1、2、3、4、5各段，连接后的结果如右图所示。
6.2.3 连接扶手
6.2.4 楼梯栏杆
右键菜单命令：〈选中扶手〉→【添加栏杆】（TJLG）
添加栏杆命令本质上就是路径排列（见第12章辅助工具），中望CAD建筑版软件用此命令来表示栏杆。
插入栏杆操作步骤：
1）使用【图库管理】；
2）从“专用图库”中打开栏杆库，选择一栏杆单元插入图中，（注：也可以用其他手段构造栏杆单元）；
3）可用右键的【对象编辑】修改栏杆单元的尺寸；
4）选中扶手对象右键→【添加栏杆】来构造楼梯栏杆。
中望CAD建筑版软件没有专用的楼梯平台板对象，而是使用通用的平板对象作为楼梯平台板。平板创建路径为【三维工具】→【平板】，为了更好的进行图层管理，建议用户在创建平板时尽量把平台板放在楼梯图层里。
6.2.5 楼梯平台板
