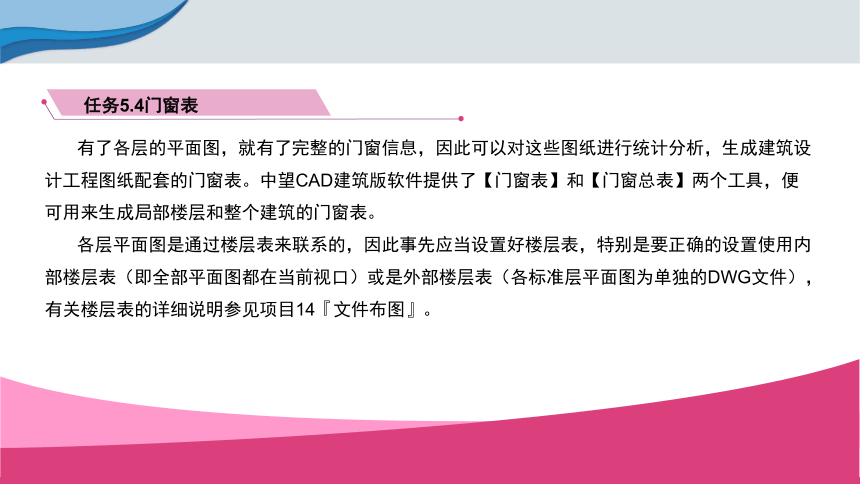

有了各层的平面图，就有了完整的门窗信息，因此可以对这些图纸进行统计分析，生成建筑设计工程图纸配套的门窗表。中望CAD建筑版软件提供了【门窗表】和【门窗总表】两个工具，便可用来生成局部楼层和整个建筑的门窗表。
各层平面图是通过楼层表来联系的，因此事先应当设置好楼层表，特别是要正确的设置使用内部楼层表（即全部平面图都在当前视口）或是外部楼层表（各标准层平面图为单独的DWG文件），有关楼层表的详细说明参见项目14『文件布图』。
任务5.4门窗表
屏幕菜单命令：【门窗】→【门窗表】（MCB）
系统将对选中的门窗进行统计并生成门窗表，通常在【门窗整理】确信无误后生成。用户可以选中部分或一层的门窗，系统统计并生成表格，如图所示。
5.4.1 局部门窗表

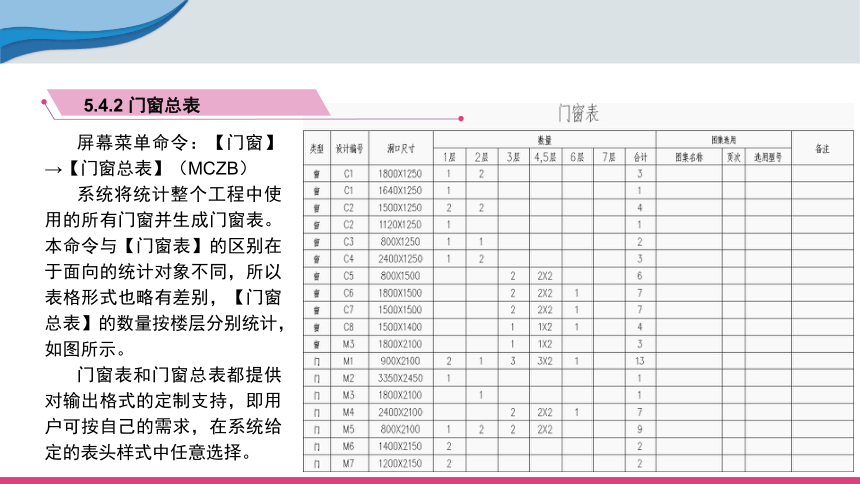

屏幕菜单命令：【门窗】→【门窗总表】（MCZB）
系统将统计整个工程中使用的所有门窗并生成门窗表。本命令与【门窗表】的区别在于面向的统计对象不同，所以表格形式也略有差别，【门窗总表】的数量按楼层分别统计，如图所示。
门窗表和门窗总表都提供对输出格式的定制支持，即用户可按自己的需求，在系统给定的表头样式中任意选择。
5.4.2 门窗总表
5.5 门窗库
5.1 门窗对象
5.2 门窗的创建
项目5 创建门窗
目录
Content
5.3 门窗的编辑
5.4 门窗表
二维门窗块存放在文件名为 Opening2D.tks的图库集中，该图库集初始时包括Opening2D.tk和U_Opening2D.tk两个图库，前者由系统维护，后者由用户维护，这样避免在升级和重新安装中被不恰当的覆盖。尽管图库中已经划分好门和窗两个类别，事实上中望CAD建筑版软件并不区分它们，换句话说，用户可以把窗块赋给普通门，系统即不知道，更无从拒绝。然而中望CAD建筑版软件的二维门窗块并非普通的图块，因此要遵守一定的规则。
基点与门窗洞下缘的中心对齐；
门窗图块是1x1的单位图块，用在门窗对象时按实际尺寸放大；
门窗对象用宽度作为图块的X放大比例，用宽度或墙厚作为图块的Y放大比例。
究竟是使用门窗宽度还是墙厚作为图块Y向放大比例呢？这在门窗图块入库时就已经确定。二维图形和墙厚有关的门窗，用墙厚作为图块Y缩放比例，如常规的窗和推拉门；二维图形和墙厚无关的门窗，用门窗宽度作为图块Y缩放比例，如平开门。
系统提供了【门窗原型】这个工具，并且在对二维门窗库新建或重建门窗块时，系统自动把门窗原型转化为单位图块。
5.5.1 二维门窗块
三维门窗块存放在文件名为 Opening3D.tks的图库集中，该图库集初始时包括Opening3D.tk和U_Opening3D.tk两个图库，和前面提到的二维门窗块一样，一个作为系统图库由系统维护，另一个作为用户图库，由用户维护，使得扩充修改的劳动得到保护，避免在升级和重新安装时被不恰当的覆盖。和二维门窗图块一样，尽管图库中已经划分好门和窗两个类别，事实上中望CAD建筑版软件并不区分它们，但三维门窗块也有一定的规则，并非随便抓一个东西都可以正确的用来表达三维门窗。
基点与门窗洞下缘的中心对齐；
门窗块不是单位图块，对应的原始洞口尺寸记录在扩展数据中，根据门窗对象实际的洞口尺寸来缩放门窗块；
门窗块的对应的洞口可以不是矩形，不过这时需要在_TCH_BOUNDARY图层上用闭合pline描出立面边界。
系统提供了【门窗原型】这个工具，并且在对三维门窗库新建或重建门窗块时，系统统自动把门窗原型转化为三维门窗图块。
5.5.2 三维门窗块
屏幕菜单命令：【门窗】→【门窗原型】（MCYX）
【门窗原型】命令，其一，以图中的门窗对象的当前视图为原型样板，生成初始的门窗块图形；其二，对生成的门窗块图形进行必要的修改补充，作为最终入库的门窗块的原型，由系统转化为图库中的图块。
【门窗原型】是新建或重建库中门窗图块的第一步，首先从图中已有门窗中提取一个样品作为新门窗图块的原型。如果要新增门窗的二维样式，请在二维视图下启动【门窗原型】，否则在三维视图下启动【门窗原型】。系统自动打开一个临时文件作为创作门窗新样式的环境，这个文件在退出中望CAD建筑版软件时，自动删除。右图分别是二维窗原形和三维窗原形。
5.5.3 门窗原型
对于三维门窗原型，系统将提问是否按照三维图块的原始尺寸构造原型。如果按照原始尺寸构造原型，能够维持该三维图块的原始大小，即和当前的门窗对象尺寸无关。否则采用当前门窗对象的三维尺寸，并且门窗图块全部分解为3DFACE。
三维门窗块的在入库时，系统要询问其对应的洞口尺寸，通常就是门窗块的包围盒尺寸，例外的情况是，门窗块包含了门窗套的时候，这时要用户仔细键入正确的洞口尺寸。
门窗入库后可关闭临时的窗口。
5.5.3 门窗原型
屏幕菜单命令：【门窗】→【门窗】
门窗参数对话框中，有个附属的命令按钮，该命令可以将当前已经编辑好的门窗及所定义的尺寸规格以及门窗的编号录制进门窗收藏的库当中。如下图所示。
5.5.4门窗收藏
对门窗收藏，方法有两种：
方法1：直接点击收藏当前门窗点击门窗收藏库。
方法2：点击门窗收藏库按钮，在内部直接编辑门窗的各个参数如图所示。
5.5.4门窗收藏
