项目5 创建门窗
5.3 门窗的编辑
5.1 门窗对象
5.2 门窗的创建
项目5 创建门窗
目录
Content
5.4 门窗表
5.5 门窗库
5.3.1 夹点编辑

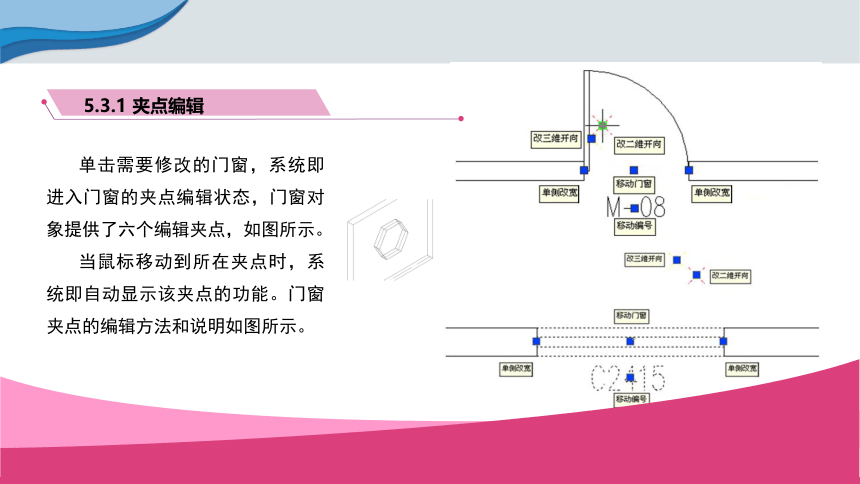

单击需要修改的门窗，系统即进入门窗的夹点编辑状态，门窗对象提供了六个编辑夹点，如图所示。
当鼠标移动到所在夹点时，系统即自动显示该夹点的功能。门窗夹点的编辑方法和说明如图所示。
屏幕菜单命令：【门窗】→【改门窗号】（GMCH）
右键菜单命令：〈选中门窗〉→【编号复位】（BHFW）

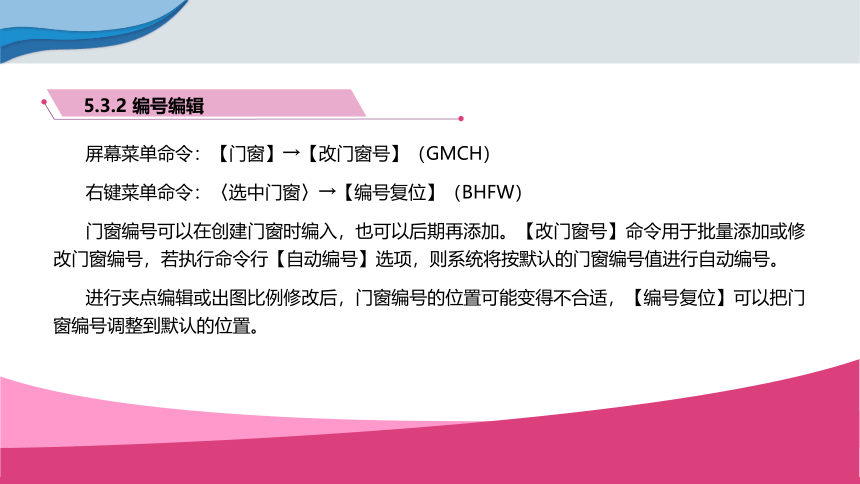

门窗编号可以在创建门窗时编入，也可以后期再添加。【改门窗号】命令用于批量添加或修改门窗编号，若执行命令行【自动编号】选项，则系统将按默认的门窗编号值进行自动编号。
进行夹点编辑或出图比例修改后，门窗编号的位置可能变得不合适，【编号复位】可以把门窗编号调整到默认的位置。
5.3.2 编号编辑
右键菜单命令：〈选中门窗〉→【门口线】（MKX）
当门的两侧地面标高不同，或者门下安装门槛，在平面图中需要加入门口线来描述。

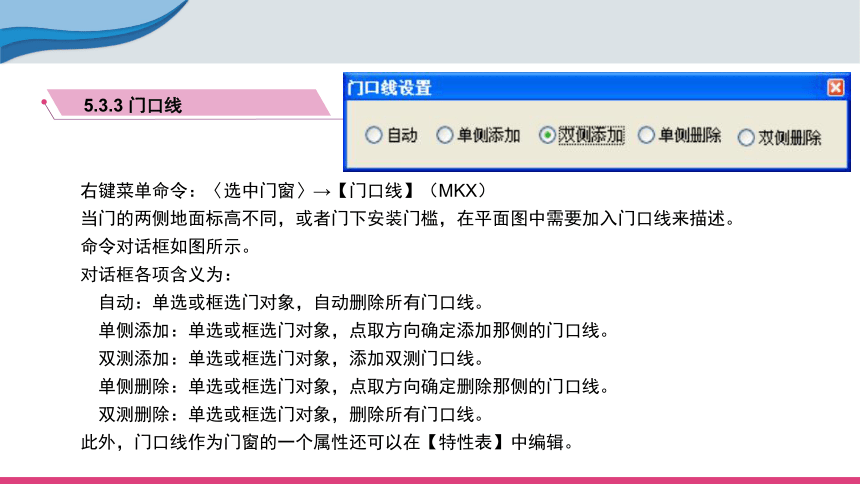

命令对话框如图所示。
对话框各项含义为：
自动：单选或框选门对象，自动删除所有门口线。
单侧添加：单选或框选门对象，点取方向确定添加那侧的门口线。
双测添加：单选或框选门对象，添加双测门口线。
单侧删除：单选或框选门对象，点取方向确定删除那侧的门口线。
双测删除：单选或框选门对象，删除所有门口线。
此外，门口线作为门窗的一个属性还可以在【特性表】中编辑。
5.3.3 门口线
屏幕菜单命令：【门窗】→【门左右翻】（MZYF）
【门窗】→【门内外翻】（MNWF）
右键菜单命令：〈选中门〉→【门左右翻】（MZYF）
〈选中门〉→【门内外翻】（MNWF）

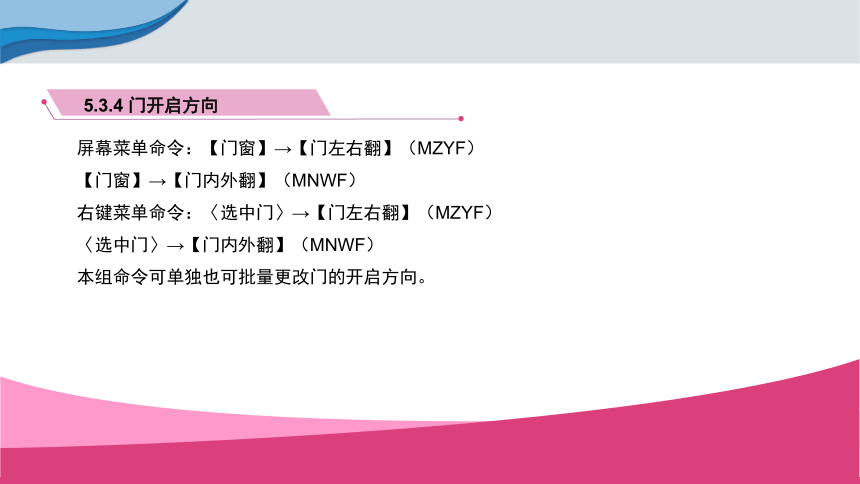

本组命令可单独也可批量更改门的开启方向。
5.3.4 门开启方向
右键菜单命令：〈选中门窗〉→【加门窗套】（JMCT）
〈选中门窗〉→【消门窗套】（XMCT）
门窗套和门窗装饰套是两个不同的概念。门窗套是建筑施工时就必须构造好的建筑部件，装饰套是业主为自家房产装修时添置的装饰物。门窗套在建筑工程图中需要表示，而装饰套则不需要在建筑工程图中表示。在中望CAD建筑版软件中，门窗套是作为门窗的一个属性参数来实现，若要消除门窗套，则需使用【消门窗套】专用工具来消除门窗的门窗套特性。
添加门窗套的步骤：
1. 选择需要添加门窗套的门窗
2. 输入门窗套参数，包括伸出墙的长度和门窗套宽度
3. 如果门窗所在的墙还没有确定外侧，则需要在图中指定朝外的一侧。
5.3.5 门窗套
5.3.5 门窗套
右键菜单命令：〈选中门窗〉→【窗棂展开】（CLZK）
〈选中门窗〉→【窗棂映射】（CLYS）
中望CAD建筑版软件采用了一种巧妙的方法设计窗户的窗棂分格，分三个步骤实施：
1. 使用【窗棂展开】，把门窗原来的窗棂展开到平面图上；
2. 修改和完善窗棂的展开图，只能使用简单的曲线LINE，ARC和CIRCLE来表示窗棂；
3. 使用【窗棂映射】把窗棂展开图映射成为三维的效果
下图展示的是一个转角窗【窗棂展开】示意。
5.3.6 窗棂分格
本命令完成后所选中的窗立面轮廓线展开在图中指定位置上，系统容许使用直线和弧线添加窗棂线，但要求作为窗棂的线段要求必须绘制在0图层上。
【窗棂映射】命令把【窗棂展开】命令生成的展开立面以用户定义的立面窗棂分格线分格窗户，且在目标门窗上按默认尺寸映射并生成用户自定义的三维窗棂分格效果。如图所示。
5.3.6 窗棂分格
命令交互：选择待映射的窗：
选取要附着窗棂线的窗对象，可多选回车结束。
选择待映射的棱线：
选取用户定义的窗棂分格线或者空回车恢复窗框
选择待映射的棱线：
回车结束选择
基点<退出>：
点取窗棂展开的基点（轮廓线的左下角）
特别提示
普通门也可以使用这里介绍的窗棂分格的方法。
5.3.6 窗棂分格
屏幕菜单命令：【门窗】→【门窗调位】（MCTW）
本命令用于批量微调门窗的位置。设计实践中常常反复修改方案，造成门窗位置的凌乱，或者绘图中可以按大致的位置插入门窗，然后用本命令批量调整。
5.3.7 门窗调位
屏幕菜单命令：【门窗】→【门窗整理】（MCZL）
【门窗整理】汇集了门窗编辑和检查功能，把图中的门窗按类提取到表格中，鼠标点取列表中的某个门窗，视口自动对准并选中该门窗，此时，既可以在表格中也可以在图中编辑门窗。表格与图形之间通过【应用】和【提取】/【选取】按钮交换数据。表格中各部分所代表的意义如图。当表中的数据被修改后以红色显示，提示该数据修改过且与图中不同步，直到点击【应用】同步后才显示正常。在某个编号行进行修改，该编号下的全部门窗同步被修改。冲突检查将规格尺寸不同，却采用相同编号的同类门窗高亮显示出来，以便修改编号或改尺寸。
5.3.8 门窗整理
