项目4
创建墙体、梁和楼板
4.3 墙体的编辑
4.1 墙体对象类型
4.2 墙体的创建
4.4 三维工具
目录
Content
项目4 创建墙体、梁和楼板
4.5 其他工具
4.6 梁和楼板

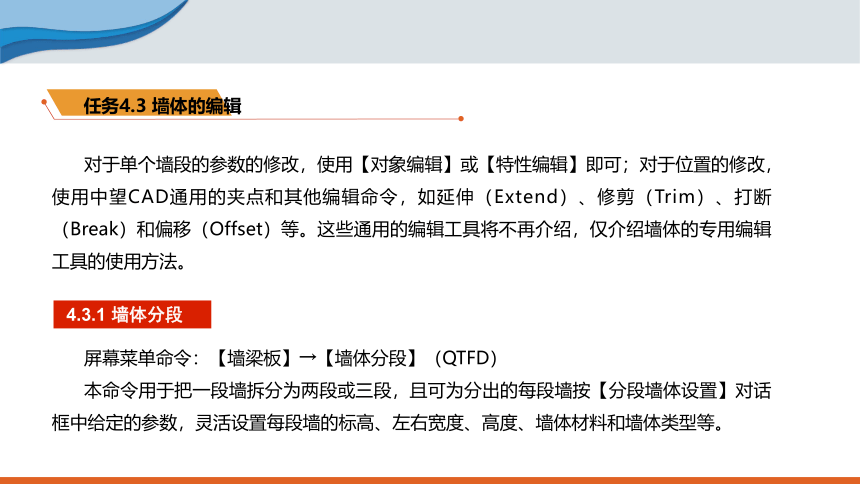

对于单个墙段的参数的修改，使用【对象编辑】或【特性编辑】即可；对于位置的修改，使用中望CAD通用的夹点和其他编辑命令，如延伸（Extend）、修剪（Trim）、打断（Break）和偏移（Offset）等。这些通用的编辑工具将不再介绍，仅介绍墙体的专用编辑工具的使用方法。
屏幕菜单命令：【墙梁板】→【墙体分段】（QTFD）
本命令用于把一段墙拆分为两段或三段，且可为分出的每段墙按【分段墙体设置】对话框中给定的参数，灵活设置每段墙的标高、左右宽度、高度、墙体材料和墙体类型等。
任务4.3 墙体的编辑
4.3.1 墙体分段
屏幕菜单命令：【墙梁板】→【倒墙角】（DQJ）和【修墙角】（XQJ）

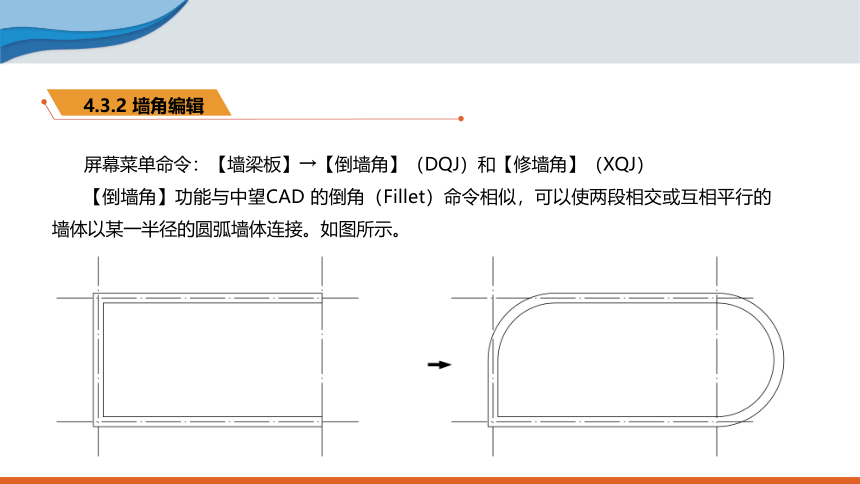

【倒墙角】功能与中望CAD 的倒角（Fillet）命令相似，可以使两段相交或互相平行的墙体以某一半径的圆弧墙体连接。如图所示。
4.3.2 墙角编辑

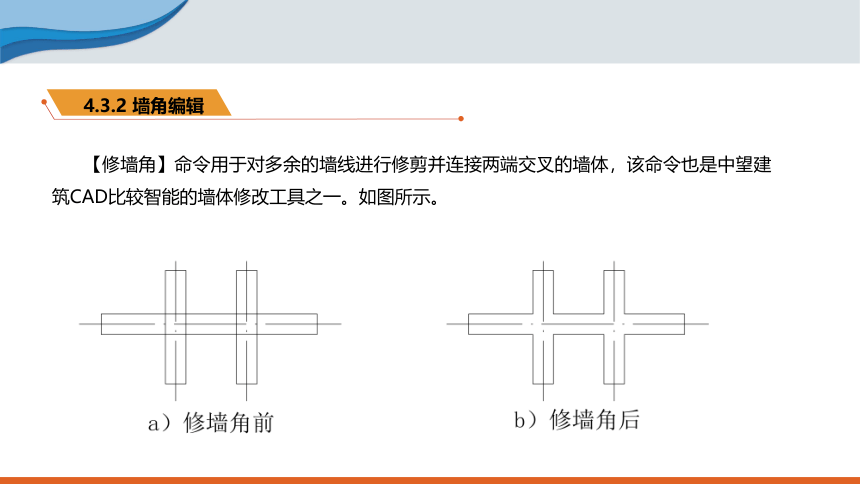

【修墙角】命令用于对多余的墙线进行修剪并连接两端交叉的墙体，该命令也是中望建筑CAD比较智能的墙体修改工具之一。如图所示。
4.3.2 墙角编辑
屏幕菜单命令：【墙梁板】→【墙基偏移】（QJPY）
本命令用于保持墙体边线不变前提下，把基线偏移到给定的位置。换言之，就是维持总宽和墙体外观不变前提下，通过修改左右宽度达到基线与给定位置对齐的目的。
4.3.3 墙基偏移
屏幕菜单命令：【墙梁板】→【墙边偏移】（QBPY）
本命令用来保持墙体基线不变前提下，把边线偏移到给定的位置。换言之，就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。通常用于处理墙体与某些特定位置的对齐，特别是和柱子的边线对齐。如图所示。
4.3.4 墙边偏移
屏幕菜单命令：【墙梁板】→【墙齐轴线】（QQZX）
本命令用来修复墙体接头或墙基与轴线的微小误差，这些误差因为微小不易察觉，且往往容易引起某些莫名的问题。
可通过命令选项中的【误差设置（D）】调整精度数值。
命令行提示为：请选择要整理的墙[误差设置(D)]<退出>:
待整理的墙到轴线的误差范围<20>:
4.3.5 墙齐轴线
屏幕菜单命令：【墙梁板】→【墙柱保温】（QZBW）
本命令可在图中已有的墙段和柱子上添加或取消内外保温层。系统自动将保温层作为墙、柱的一个属性。如图所示。
执行【墙柱保温】命令后，命令行提示：
点取墙柱保温一侧或 [内保温(I)/外保温(E)/取消保温(R)/保温层厚:80(T)]<退出>:
4.3.6 墙柱保温
屏幕菜单命令：【墙梁板】→【改墙厚】（GQH）
【改墙厚】命令按照墙基线居中的规则，批量修改多段墙体的厚度，不适合修改偏心墙，因此要谨慎使用。命令行提示为：
选择墙体:
新的墙宽<360.0>:
屏幕菜单命令：【墙梁板】→【改外墙厚】（GWQH）
【改外墙厚】使用对象只针对外墙，因此，执行该命令之前应事先识别外墙，或在绘制时已经设定了墙体类型为外墙。执行该命令时可分别指定内侧厚度和外侧厚度。命令行提示为：请选择外墙:
内侧宽<120>:
外侧宽<240>:
4.3.7 改墙厚
屏幕菜单命令：【墙梁板】→【墙体造型】（QTZX）
我们创建的墙体外形上都很规矩，如果墙体需要添加墙垛、风道等造型，【墙体造型】命令将用指定的多段线（PLINE）作边界生成与墙关联的造型。执行该命令时，命令行提示为：墙体造型轮廓起点或 [点取图中曲线(S)/参考点(R)]<退出>:
直段下一点 [弧段(A)/回退(U)] <结束>:
命令执行完毕后，系统自动打断相关墙体。墙体造型是附加在墙体上的附属对象，目的是修饰墙体的形状，有一系列夹点用来动态更改形状。
4.3.8 墙体造型
