项目4
创建墙体、梁和楼板

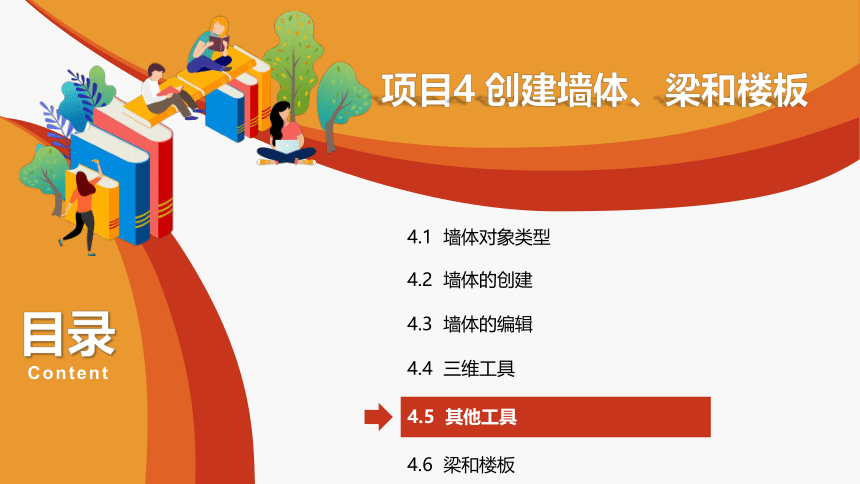

4.5 其他工具
4.1 墙体对象类型
4.2 墙体的创建
4.3 墙体的编辑
目录
Content
项目4 创建墙体、梁和楼板
4.4 三维工具
4.6 梁和楼板

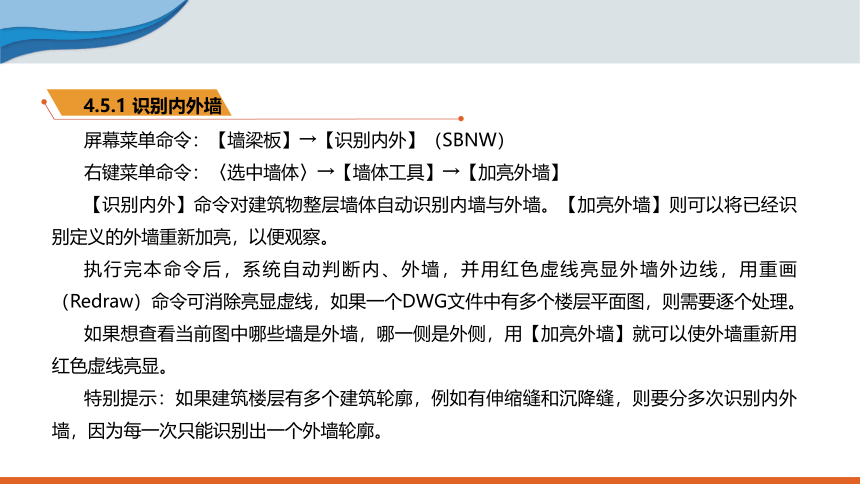

屏幕菜单命令：【墙梁板】→【识别内外】（SBNW）
右键菜单命令：〈选中墙体〉→【墙体工具】→【加亮外墙】
【识别内外】命令对建筑物整层墙体自动识别内墙与外墙。【加亮外墙】则可以将已经识别定义的外墙重新加亮，以便观察。
执行完本命令后，系统自动判断内、外墙，并用红色虚线亮显外墙外边线，用重画（Redraw）命令可消除亮显虚线，如果一个DWG文件中有多个楼层平面图，则需要逐个处理。
如果想查看当前图中哪些墙是外墙，哪一侧是外侧，用【加亮外墙】就可以使外墙重新用红色虚线亮显。
特别提示：如果建筑楼层有多个建筑轮廓，例如有伸缩缝和沉降缝，则要分多次识别内外墙，因为每一次只能识别出一个外墙轮廓。
4.5.1 识别内外墙

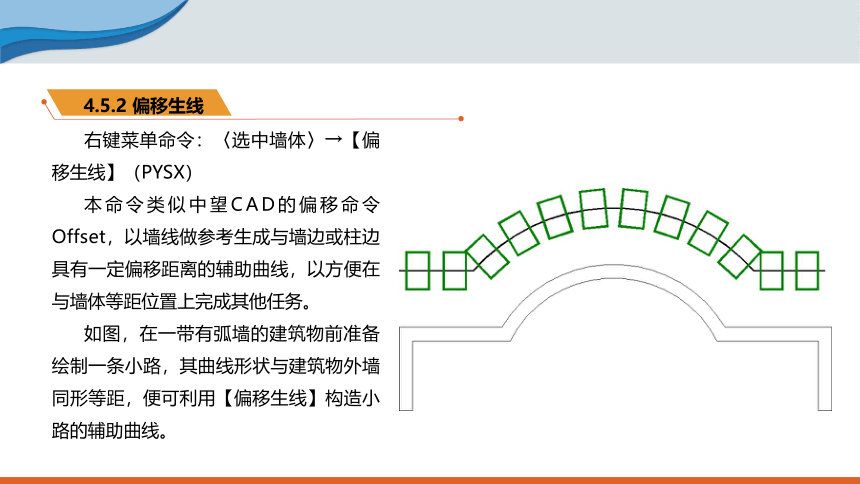

右键菜单命令：〈选中墙体〉→【偏移生线】（PYSX）
本命令类似中望CAD的偏移命令Offset，以墙线做参考生成与墙边或柱边具有一定偏移距离的辅助曲线，以方便在与墙体等距位置上完成其他任务。
如图，在一带有弧墙的建筑物前准备绘制一条小路，其曲线形状与建筑物外墙同形等距，便可利用【偏移生线】构造小路的辅助曲线。
4.5.2 偏移生线
右键菜单命令：〈选中墙体〉→【墙体工具】→【墙端封口】（QDFK）
改变单元墙体两端的二维显示形式，使用本命令可以使其封闭和开口两种形式互相转换。本命令不影响墙体的三维表现。
4.5.3 墙端封口
4.6 梁和楼板
4.1 墙体对象类型
4.2 墙体的创建
4.3 墙体的编辑
目录
Content
项目4 创建墙体、梁和楼板
4.4 三维工具
4.5 其他工具
屏幕菜单命令：【墙梁板】→【创建墙梁】（CJQL）
梁的创建与墙体创建通用一个命令，在类型中切换为“梁”，梁除了宽度参数，还需要给定顶高和截面高，材质锁定为钢砼。
梁在表达形式上有两种：墙上梁和独立梁。沿墙绘制可获得墙上梁，其基线与墙重合，在平面图中不显示；单独绘制可获得独立梁。梁的创建方式与墙体基本一致。如右图所示。
4.6.1 创建梁
屏幕菜单命令：【墙梁板】→【搜索楼板】（SSLB）
中望CAD建筑版软件主张把楼板定位于每层建筑模型的顶部，即墙体顶部，且楼板边界必须是梁。楼板的生成方式是将鼠标置于由梁围合的闭合区域内，系统自动搜索梁边作为楼板的边界，在楼板的创建对话框中有板编号、板厚和板顶标高。
4.6.2 创建楼板
屏幕菜单命令：【墙梁板】→【识别内外】（SBNW）
右键菜单命令：〈选中墙体〉→【墙体工具】→【加亮外墙】
【识别内外】命令对建筑物整层墙体自动识别内墙与外墙。【加亮外墙】则可以将已经识别定义的外墙重新加亮，以便观察。
执行完本命令后，系统自动判断内、外墙，并用红色虚线亮显外墙外边线，用重画（Redraw）命令可消除亮显虚线，如果一个DWG文件中有多个楼层平面图，则需要逐个处理。
如果想查看当前图中哪些墙是外墙，哪一侧是外侧，用【加亮外墙】就可以使外墙重新用红色虚线亮显。
特别提示：如果建筑楼层有多个建筑轮廓，例如有伸缩缝和沉降缝，则要分多次识别内外墙，因为每一次只能识别出一个外墙轮廓。
4.6.1 创建梁
