第8章　
绘制建筑详图

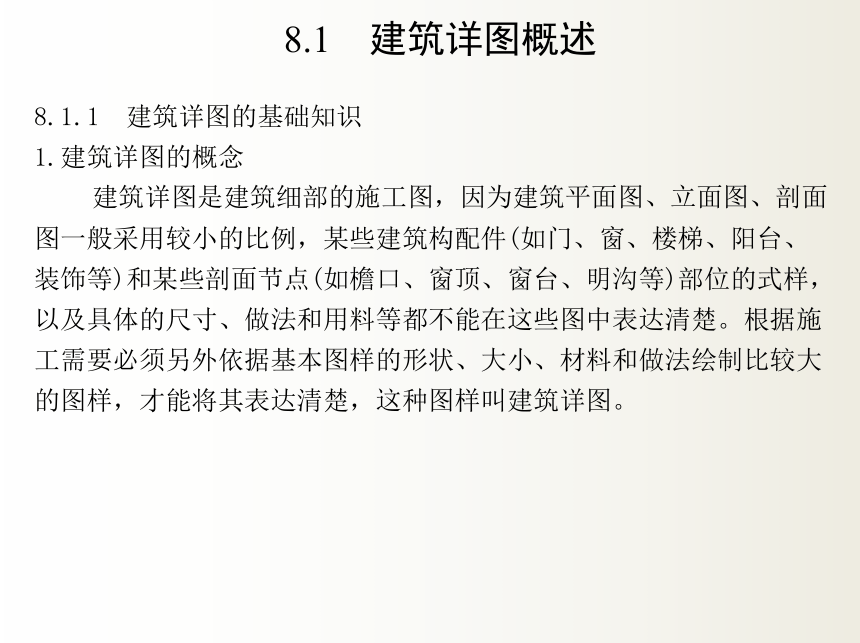

8.1　建筑详图概述
8.1.1　建筑详图的基础知识
1.建筑详图的概念
建筑详图是建筑细部的施工图，因为建筑平面图、立面图、剖面图一般采用较小的比例，某些建筑构配件(如门、窗、楼梯、阳台、装饰等)和某些剖面节点(如檐口、窗顶、窗台、明沟等)部位的式样，以及具体的尺寸、做法和用料等都不能在这些图中表达清楚。根据施工需要必须另外依据基本图样的形状、大小、材料和做法绘制比较大的图样，才能将其表达清楚，这种图样叫建筑详图。

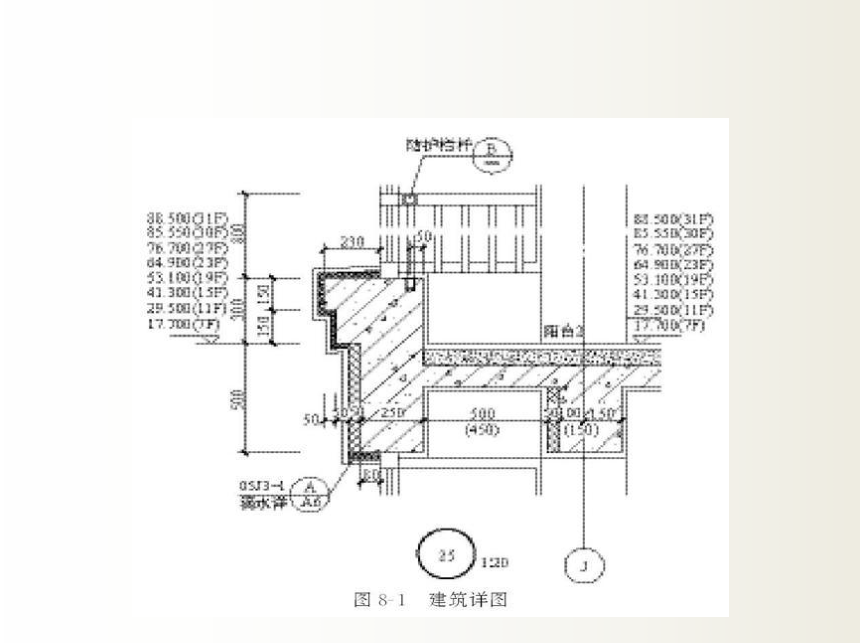

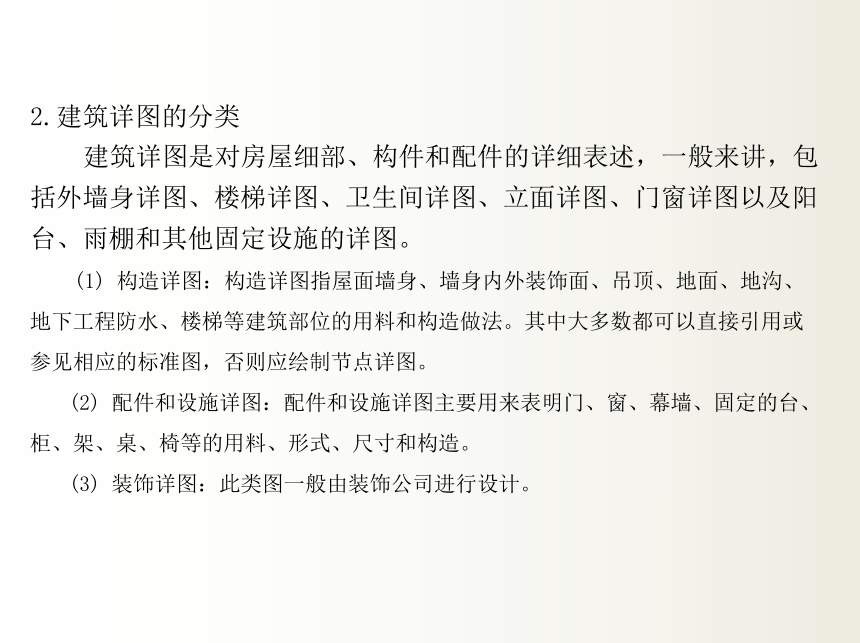

2.建筑详图的分类
建筑详图是对房屋细部、构件和配件的详细表述，一般来讲，包括外墙身详图、楼梯详图、卫生间详图、立面详图、门窗详图以及阳台、雨棚和其他固定设施的详图。
(1) 构造详图：构造详图指屋面墙身、墙身内外装饰面、吊顶、地面、地沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可以直接引用或参见相应的标准图，否则应绘制节点详图。
(2) 配件和设施详图：配件和设施详图主要用来表明门、窗、幕墙、固定的台、柜、架、桌、椅等的用料、形式、尺寸和构造。
(3) 装饰详图：此类图一般由装饰公司进行设计。

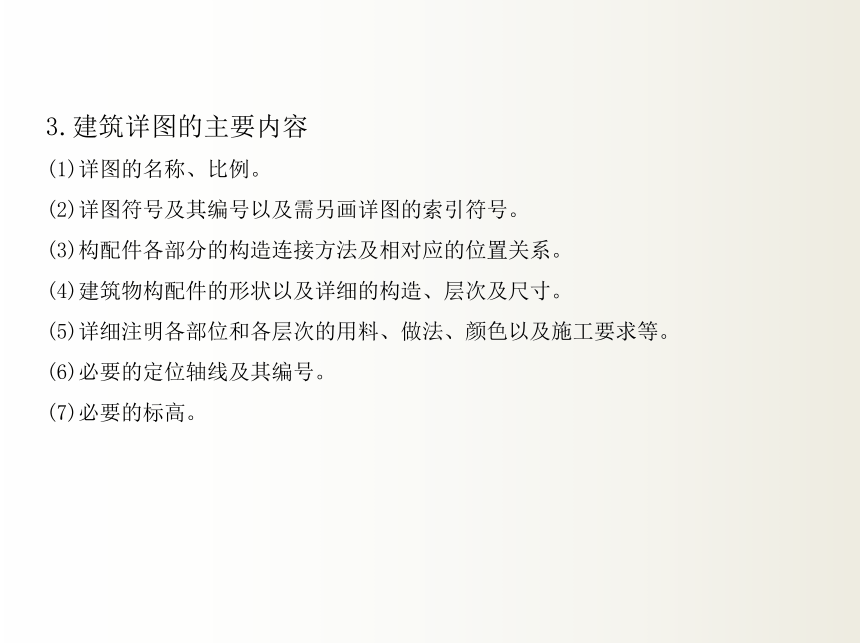

3.建筑详图的主要内容
(1)详图的名称、比例。
(2)详图符号及其编号以及需另画详图的索引符号。
(3)构配件各部分的构造连接方法及相对应的位置关系。
(4)建筑物构配件的形状以及详细的构造、层次及尺寸。
(5)详细注明各部位和各层次的用料、做法、颜色以及施工要求等。
(6)必要的定位轴线及其编号。
(7)必要的标高。

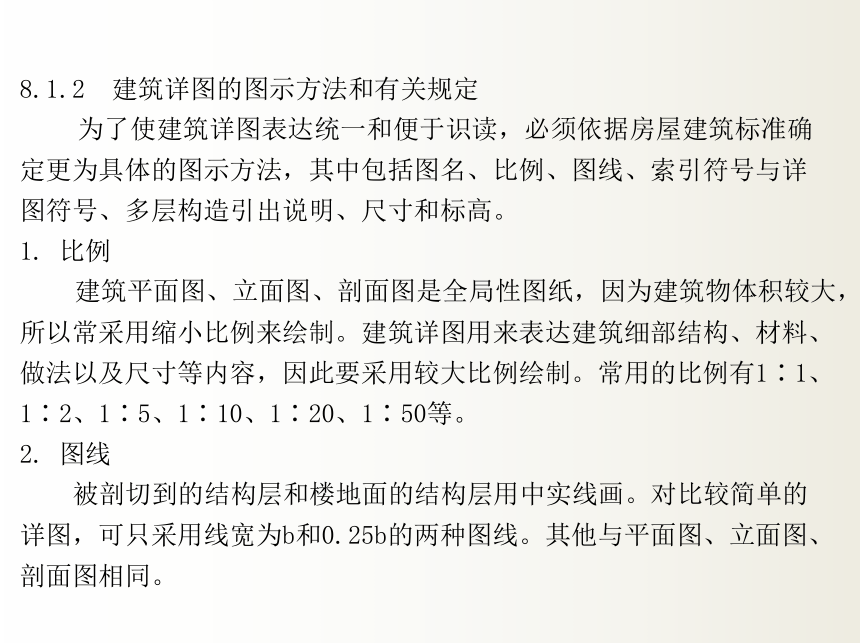

8.1.2　建筑详图的图示方法和有关规定
为了使建筑详图表达统一和便于识读，必须依据房屋建筑标准确定更为具体的图示方法，其中包括图名、比例、图线、索引符号与详图符号、多层构造引出说明、尺寸和标高。
1. 比例
建筑平面图、立面图、剖面图是全局性图纸，因为建筑物体积较大，所以常采用缩小比例来绘制。建筑详图用来表达建筑细部结构、材料、做法以及尺寸等内容，因此要采用较大比例绘制。常用的比例有1∶1、1∶2、1∶5、1∶10、1∶20、1∶50等。
2. 图线
被剖切到的结构层和楼地面的结构层用中实线画。对比较简单的详图，可只采用线宽为b和0.25b的两种图线。其他与平面图、立面图、剖面图相同。
3. 索引符号与详图符号
在图样中的某一个局部或某个构件，如需另画详图，应用索引号索引(索引号的具体应用方法及规定见第3章)。
4. 多层构造引出线
房屋的地面、楼面、屋面、散水、檐口等构造是由多种材料分层构成的，在详图中除画出材料图例外，还要用文字加以说明，如图8-2所示。
5. 尺寸与标高
标高包括建筑标高与结构标高。
建筑标高：包括粉刷层在内的装修完成后的标高。一般标注在构件的上顶面，如地面、楼面的标高。
8.2　楼梯详图
楼梯是建筑垂直交通的一种主要解决方式，用于楼层之间和高差较大时的交通联系。它除了要满足行走方便，还应保证人流疏散畅通。高层建筑尽管采用电梯作为主要垂直交通工具，但是仍保留了楼梯，供火灾时逃生之用。
1.楼梯的组成
楼梯一般由楼梯段、平台及栏杆(或栏板)三部分组成，如图8-4所示。
(1)楼梯段：楼梯段又称楼梯跑，是楼梯的主要使用和承重部分。它由斜梁和若干个踏步组成，踏步又分踏面和踢面。
(2)平台：平台是指两个楼梯段之间的水平板，有楼层平台和中间平台之分。中间平台的主要作用在于缓解疲劳，让人们在连续上楼时可在平台上稍加休息，故又称休息平台。同时，平台还是梯段之间转换方向的连接处。
(3)栏杆：栏杆是楼梯段的安全设施，一般设置在楼梯段的边缘和平台临空的一边。栏杆必须坚固可靠，并保证有足够的安全高度。
2.楼梯详图的主要内容
楼梯详图主要反映楼梯的类型、结构形式、各部位的尺寸及踏步和栏板等的装饰做法。它是楼梯施工、放样的主要依据，一般包括楼梯平面图、剖面图和节点详图。
3.楼梯平面图
楼梯平面图是用一个假想的水平剖切平面通过每层向上的第一个楼梯段的中部(休息平台下)剖切后，向下作正投影所得到的投影图。它实质上是房屋各层建筑平面图中楼梯间的局部放大图，通常采用1∶50的比例绘制。
通常，楼梯平面图画在同一张图纸内，并互相对齐，这样既便于识读，又可省略标注一些重复尺寸。
4.楼梯平面图的识读步骤
(1)了解楼梯在建筑平面图中的位置及有关轴线的布置。
(2)了解楼梯间、楼梯段、梯井、休息平台等处的平面形式和尺寸以及楼梯踏步的宽度和踏步数。
(3)了解楼梯的走向及上、下起步的位置。
(4)了解楼梯间各楼层平面、休息平台面的标高。
(5)了解中间层平面图中不同楼梯段的投影形状。
(6)了解楼梯间的墙、门、窗的平面位置、编号和尺寸。
(7)了解楼梯剖面图在楼梯底层平面图中的剖切位置及投影方向。
