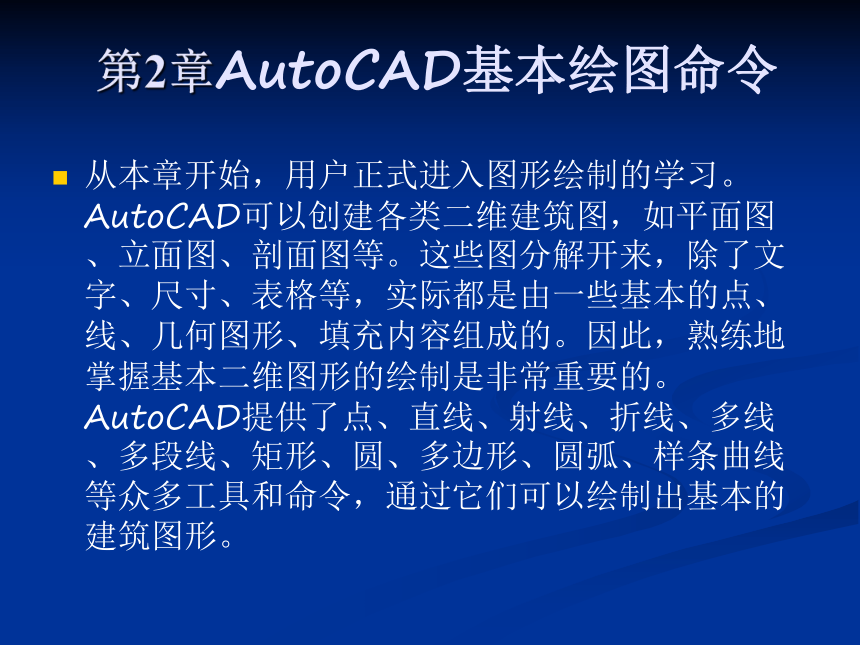

第2章AutoCAD基本绘图命令
从本章开始，用户正式进入图形绘制的学习。AutoCAD可以创建各类二维建筑图，如平面图、立面图、剖面图等。这些图分解开来，除了文字、尺寸、表格等，实际都是由一些基本的点、线、几何图形、填充内容组成的。因此，熟练地掌握基本二维图形的绘制是非常重要的。 AutoCAD提供了点、直线、射线、折线、多线、多段线、矩形、圆、多边形、圆弧、样条曲线等众多工具和命令，通过它们可以绘制出基本的建筑图形。

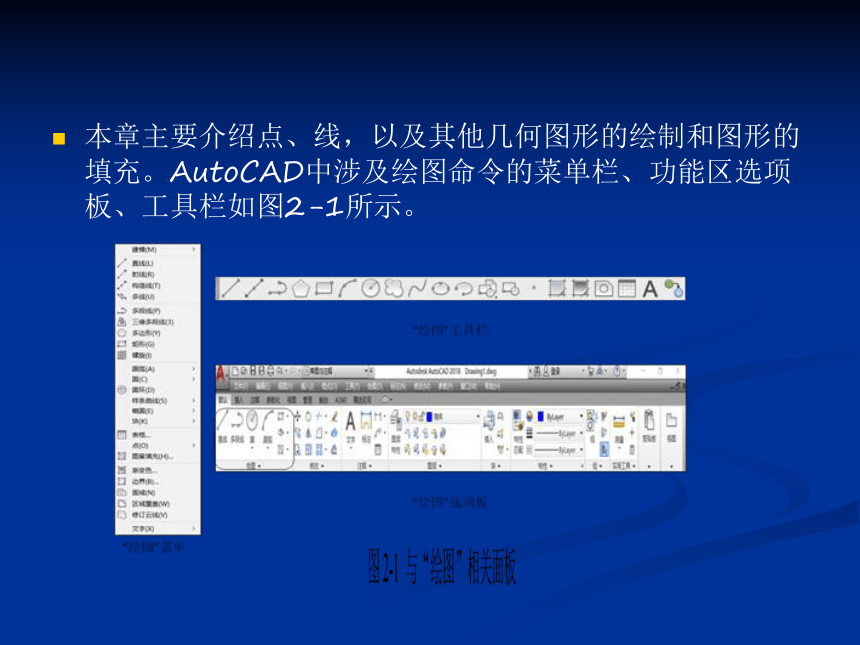

本章主要介绍点、线，以及其他几何图形的绘制和图形的填充。AutoCAD中涉及绘图命令的菜单栏、功能区选项板、工具栏如图2-1所示。

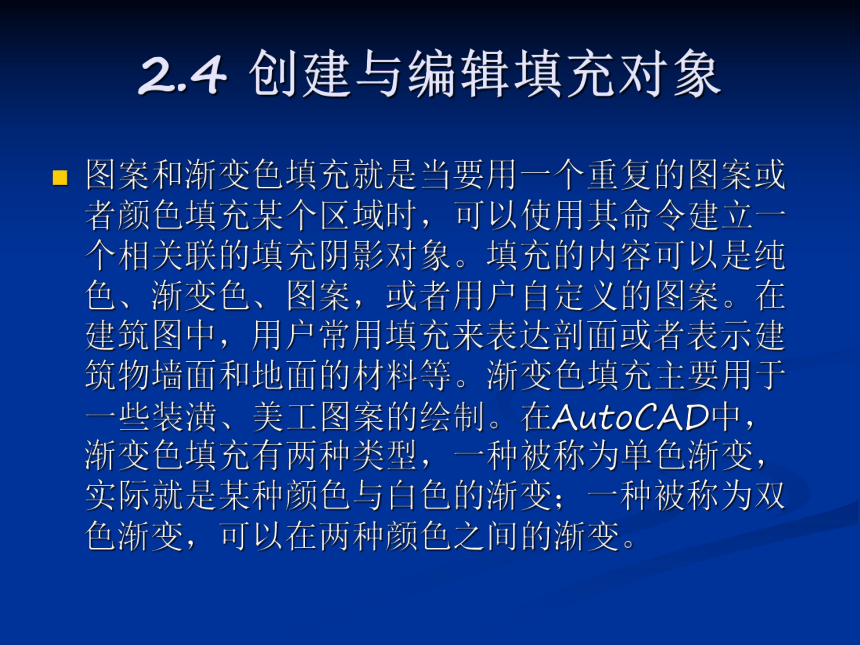

2.4 创建与编辑填充对象
图案和渐变色填充就是当要用一个重复的图案或者颜色填充某个区域时，可以使用其命令建立一个相关联的填充阴影对象。填充的内容可以是纯色、渐变色、图案，或者用户自定义的图案。在建筑图中，用户常用填充来表达剖面或者表示建筑物墙面和地面的材料等。渐变色填充主要用于一些装潢、美工图案的绘制。在AutoCAD中，渐变色填充有两种类型，一种被称为单色渐变，实际就是某种颜色与白色的渐变；一种被称为双色渐变，可以在两种颜色之间的渐变。
2.4.1 创建图案填充对象
用户可以通过以下几种方法来执行图案填充或渐变色填充命令：
菜单栏：选择“绘图｜图案填充”或“渐变色”命令
工具栏：在“绘图”工具栏中单击“图案填充”按钮 或“渐变色填充”按钮
命令行：在命令行中输入或动态输入“Bhatch”(快捷键“H”)或“Gradient”。

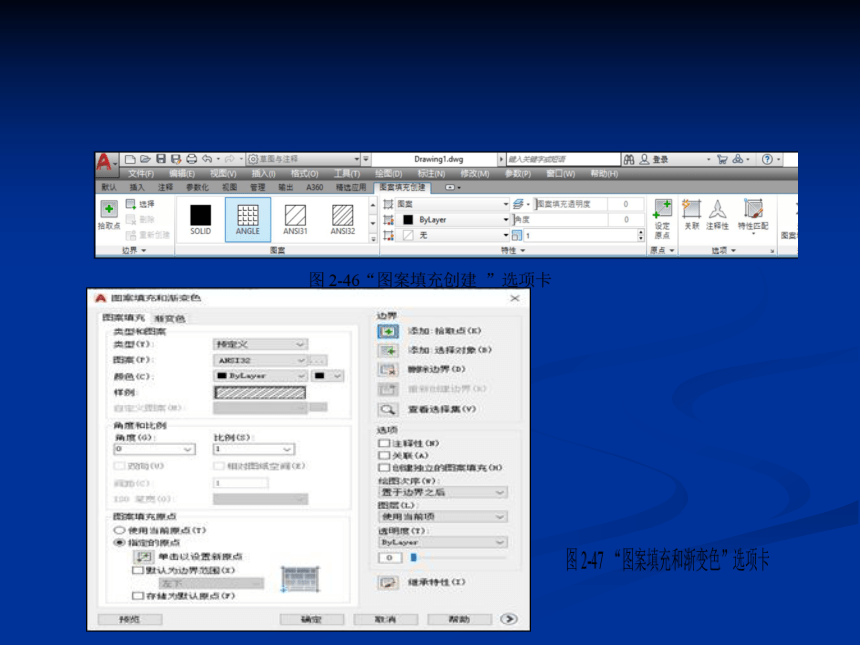

执行“填充”命令后，将弹出“图案填充创建”选项卡，根据要求选择一封闭的图形区域，并设置填充的图案、比例、填充原点等，即可对其进行图案填充，AutoCAD中与填充命令相关的选项卡或对话框如图2-46和图2-47所示。
在上述选项卡中，其主要选项按钮及复选框的含义如下：

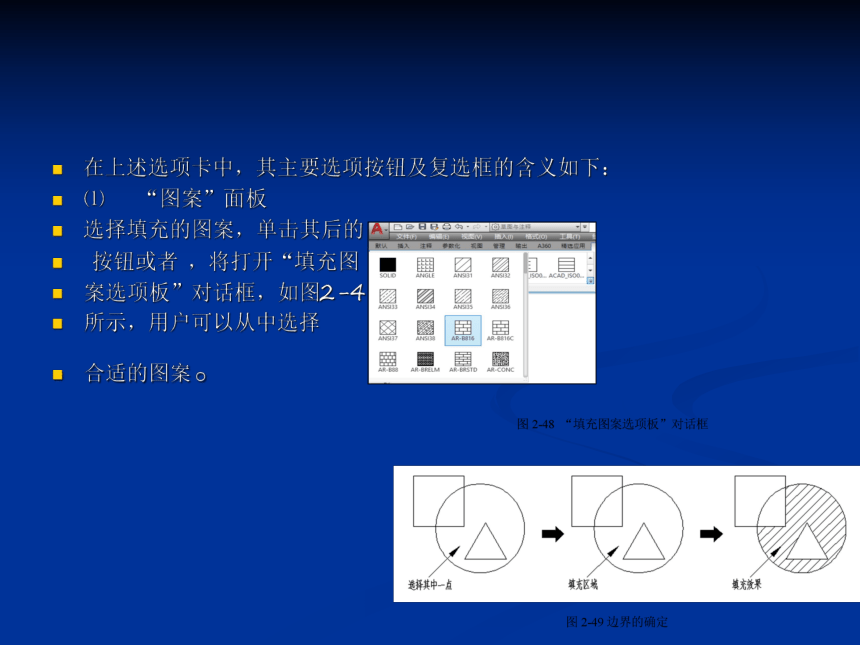

⑴ “图案”面板
选择填充的图案，单击其后的
按钮或者 ，将打开“填充图
案选项板”对话框，如图2-48
所示，用户可以从中选择
合适的图案。
⑵ “边界”面板
拾取点：以拾取点
的形式
来指定填充区域的边界
，单击
按钮，系统自动切换至
绘图区，
在需要填充的区域内任意指定
一点即可，如图2-49所示。
选择对象：单击按钮，系
统自动切换至绘图区，在需要
填充的对象上单击即可，如图
2-50所示。
删除边界：单击该按钮可以取消系统自动计算或用户指定的边界，如图2-51所示。
重新创建边界：围绕选定的图案填充或填充对象创建多段线或面域，并使其与图案填充对象相关联(可选)。
显示边界对象：选择构成选定关联图案填充对象的边界的对象，使用显示的夹点可修改图案填充边界。
保留边界对象：指定如何处理理图案填充边界对象。选项包括：
①不保留边界。(仅在图案填充创建期间可用)不创建独立的图案填充边界对象。
②保留边界多段线。(仅在图案填充创建期间可用)创建封闭图案填充对象的多段线。
③保留边界面域。(仅在图案填充创建期间可用)创建封闭图案填充对象的面域对象。
④选择新边界集。指定对象的有限集(称为边界集)，以便通过创建图案填充时的拾取点进行计算。
⑶ 特性”面板
图案填充类型：指定是使用纯色、渐变色图案还是用户自定义的填充。
图案填充颜色：替代实体填充和填充图案的当前颜色。
背景色：指定填充图案背景的颜色。
图案填充透明度：设定新图案填充或填充的透明度，替代当前对象的透明度。
图案填充角度：指定图案填充或填充的角度，如图2-52所示。
填充图案比例：放大或缩小预定义或自定义填充图案，如图2-53所示。
相对图纸空间：(仅在布局中可用)相对于图纸空间单位缩放填充图案。使用此选项，可很容易地做到适合于布局的比例显示填充图案。
双向：(仅当“图案填充类型”设定为“用户定义”时可用)将绘制第二组直线，与原始直线成90°，从而构成交又线。
ISO笔宽：(仅对于预定义的ISO图案可用)基于选定的笔宽缩放ISO图案。
(4)“原点”面板
设定原点：直接指定新的图案填充原点。
左下：将图案填充原点设定在图案填充边界矩形范围的左下角。
右下：将图案填充原点设定在图案填充边界矩形范围的右下角。
左上：将图案填充原点设定在图案填充边界矩形范围的左上角。
右上：将图案填充原点设定在图案填充边界矩形范围的右上角。
中心：将图案填充原点设定在图案填充边界矩形范围的中心
使用当前原点：将图案填充原点设定在 HPORIGIN系统变量中存储的默认位置。
存储为默认原点：将新图案填充原点的值存储在 HPORIGIN系统变量中。
(5)“选项”面板
关联：指定图案填充为关联图案填充。关联的图案填充在用户修改其边界对象时将会更新。
注释性：指定图案填充为注释性。此特性会自动完成缩放注释过程，从而使注释能够以正确的大小在图纸上打印或显示。
特性匹配
①　使用当前原点：使用选定图案填充对象(除图案填充原点外)设定图案填充的特性。
②　使用源图案填充的原点：使用选定图案填充对象(包括括图案填充原点)设定图案填充的特性。
允许的间隙：设定将对象用作图案填充边界时可以忽略的最大间隙。默认值为0，此值指定对象必须是封闭区域而没有间隙。
创建独立的图案填充：控制指定几个单独的闭合边界时，是创建单个图案填充对象，还是创建多个图案填充对象。
孤岛检测
①　普通孤岛检测：从外部边界向内填充。如果遇到内部孤岛，填充将关闭，直到遇到孤岛 中的另一个孤岛，如图2-54所示。
②　外部孤岛检测：从外部边界向内填充。此选项仅填充指定的区域，不会影响内部孤岛，如图2-55所示。
③　忽略孤岛检测：忽略所有内部的对象，填充图案时将通过这些对象，如图2-56所示。
绘图次序：为图案填充或填充指定绘图次序。选项包括不更改、后置、前置、置于边界之后和置于边界之前。
(6)“关闭”面板
关闭“图案填充创建”选项卡，退出 HATCH并关闭上下文选项卡。也可以按 Enter键或Esc键退出 HATCH。
2.4.2编辑图案填充
已经创建的图案填充还可以进行修改。对于图案类的填充，可以修改图案的比例、角度、填充原点位置、填充边界，也可以指定新的图案取代原来的图案，也可以删除填充；对于渐变色类的填充，可以修改渐变的颜色、角度、透明度等。
用户可以通过以下几种方法来执行编辑图案或渐变色填充命令：
菜单栏：选择“修改”→“对象”→“图案填充”
工具栏：在“修改Ⅱ”工具栏中单击“编辑图案填充”按钮
命令行：在命令行中输入“Hatchedit”
打开“图案填充编辑器”对话框，如图2-57所示，即可修改图案的比例、角度、填充原点位置、填充边界等设置，还可以修改、删除以及重新创建边界。另外在“渐变色”选项卡中可以进行颜色、角度等编辑。
另外，用户还可以利用“特性”面板修改图案填充。做法是鼠标移至需要进行图案填充编辑的填充图案，打开鼠标右键菜单，打开“特性”或“快捷特性”，亦可以修改填充图案的样式等属性，如图2-58所示。
