(共15张PPT)

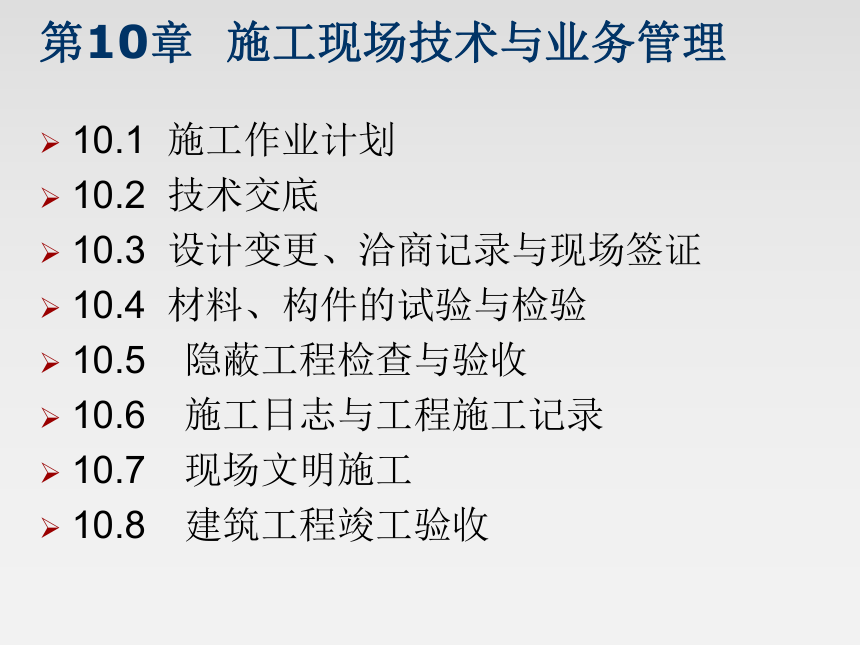

第10章 施工现场技术与业务管理
10.1 施工作业计划
10.2 技术交底
10.3 设计变更、洽商记录与现场签证
10.4 材料、构件的试验与检验
10.5　隐蔽工程检查与验收
10.6　施工日志与工程施工记录
10.7　现场文明施工
10.8　建筑工程竣工验收

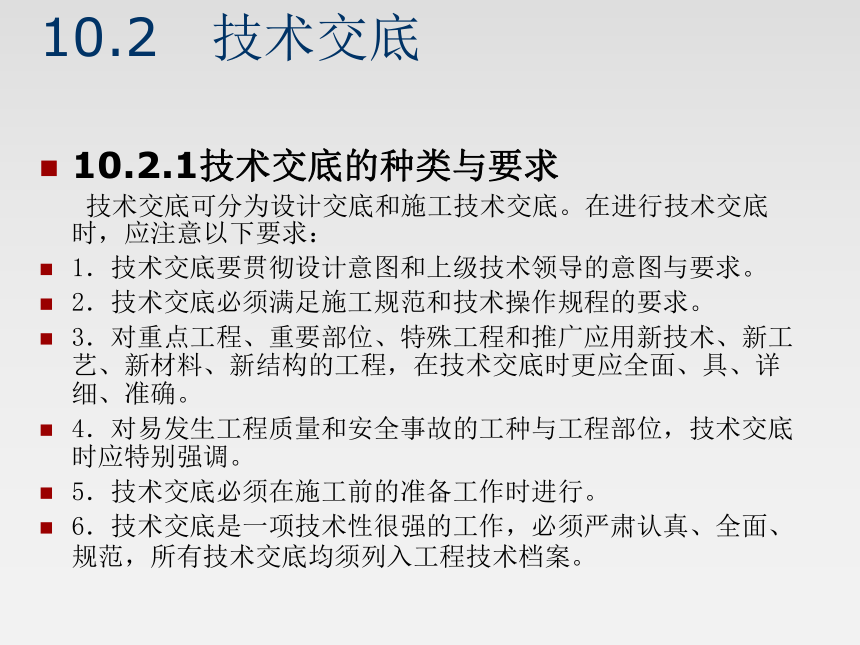

10.2　技术交底
10.2.1技术交底的种类与要求
技术交底可分为设计交底和施工技术交底。在进行技术交底时，应注意以下要求：
1．技术交底要贯彻设计意图和上级技术领导的意图与要求。
2．技术交底必须满足施工规范和技术操作规程的要求。
3．对重点工程、重要部位、特殊工程和推广应用新技术、新工艺、新材料、新结构的工程，在技术交底时更应全面、具、详细、准确。
4．对易发生工程质量和安全事故的工种与工程部位，技术交底时应特别强调。
5．技术交底必须在施工前的准备工作时进行。
6．技术交底是一项技术性很强的工作，必须严肃认真、全面、规范，所有技术交底均须列入工程技术档案。

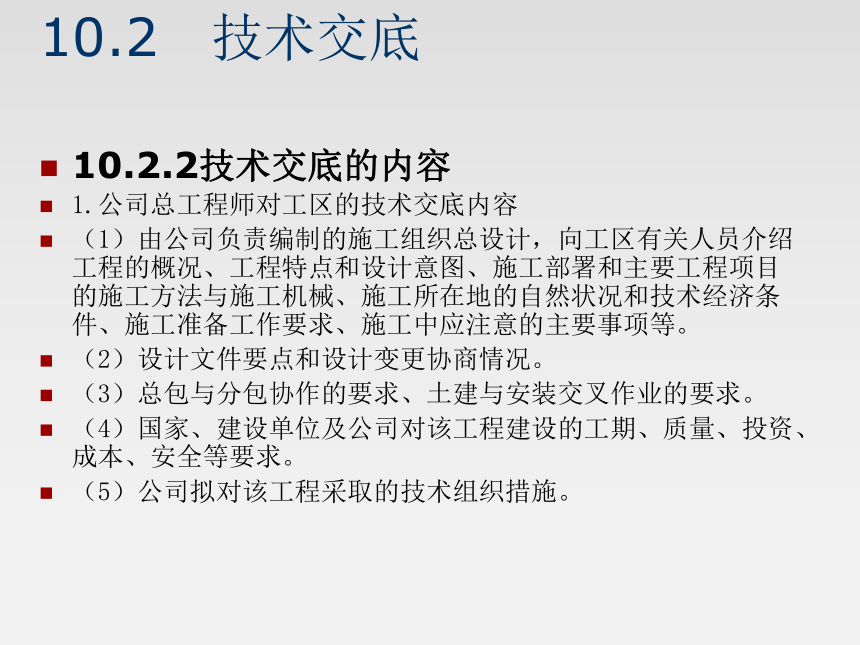

10.2　技术交底
10.2.2技术交底的内容
1.公司总工程师对工区的技术交底内容
（1）由公司负责编制的施工组织总设计，向工区有关人员介绍工程的概况、工程特点和设计意图、施工部署和主要工程项目的施工方法与施工机械、施工所在地的自然状况和技术经济条件、施工准备工作要求、施工中应注意的主要事项等。
（2）设计文件要点和设计变更协商情况。
（3）总包与分包协作的要求、土建与安装交叉作业的要求。
（4）国家、建设单位及公司对该工程建设的工期、质量、投资、成本、安全等要求。
（5）公司拟对该工程采取的技术组织措施。

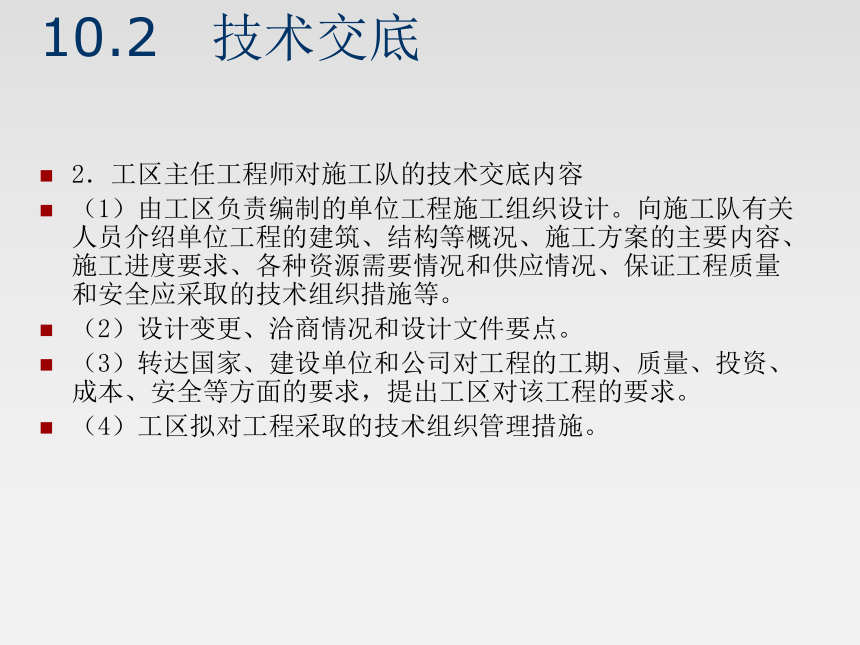

10.2　技术交底
2．工区主任工程师对施工队的技术交底内容
（1）由工区负责编制的单位工程施工组织设计。向施工队有关人员介绍单位工程的建筑、结构等概况、施工方案的主要内容、施工进度要求、各种资源需要情况和供应情况、保证工程质量和安全应采取的技术组织措施等。
（2）设计变更、洽商情况和设计文件要点。
（3）转达国家、建设单位和公司对工程的工期、质量、投资、成本、安全等方面的要求，提出工区对该工程的要求。
（4）工区拟对工程采取的技术组织管理措施。

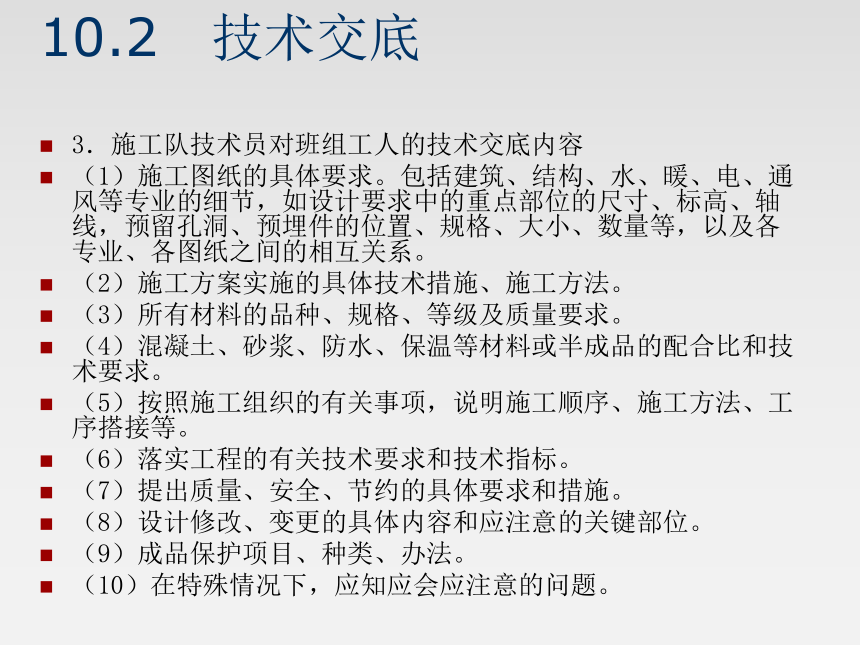

10.2　技术交底
3．施工队技术员对班组工人的技术交底内容
（1）施工图纸的具体要求。包括建筑、结构、水、暖、电、通风等专业的细节，如设计要求中的重点部位的尺寸、标高、轴线，预留孔洞、预埋件的位置、规格、大小、数量等，以及各专业、各图纸之间的相互关系。
（2）施工方案实施的具体技术措施、施工方法。
（3）所有材料的品种、规格、等级及质量要求。
（4）混凝土、砂浆、防水、保温等材料或半成品的配合比和技术要求。
（5）按照施工组织的有关事项，说明施工顺序、施工方法、工序搭接等。
（6）落实工程的有关技术要求和技术指标。
（7）提出质量、安全、节约的具体要求和措施。
（8）设计修改、变更的具体内容和应注意的关键部位。
（9）成品保护项目、种类、办法。
（10）在特殊情况下，应知应会应注意的问题。

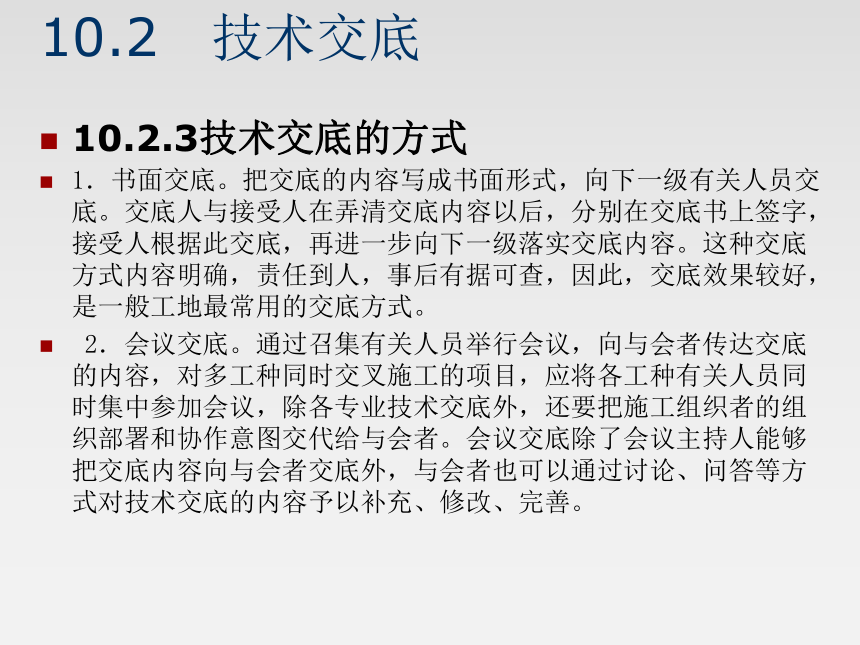

10.2　技术交底
10.2.3技术交底的方式
1．书面交底。把交底的内容写成书面形式，向下一级有关人员交底。交底人与接受人在弄清交底内容以后，分别在交底书上签字，接受人根据此交底，再进一步向下一级落实交底内容。这种交底方式内容明确，责任到人，事后有据可查，因此，交底效果较好，是一般工地最常用的交底方式。
2．会议交底。通过召集有关人员举行会议，向与会者传达交底的内容，对多工种同时交叉施工的项目，应将各工种有关人员同时集中参加会议，除各专业技术交底外，还要把施工组织者的组织部署和协作意图交代给与会者。会议交底除了会议主持人能够把交底内容向与会者交底外，与会者也可以通过讨论、问答等方式对技术交底的内容予以补充、修改、完善。

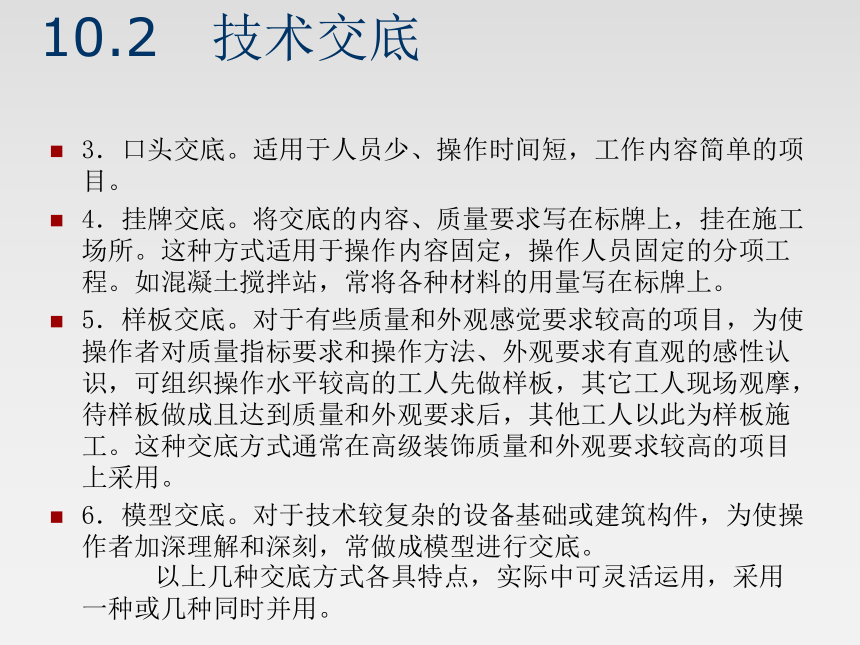

10.2　技术交底
3．口头交底。适用于人员少、操作时间短，工作内容简单的项目。
4．挂牌交底。将交底的内容、质量要求写在标牌上，挂在施工场所。这种方式适用于操作内容固定，操作人员固定的分项工程。如混凝土搅拌站，常将各种材料的用量写在标牌上。
5．样板交底。对于有些质量和外观感觉要求较高的项目，为使操作者对质量指标要求和操作方法、外观要求有直观的感性认识，可组织操作水平较高的工人先做样板，其它工人现场观摩，待样板做成且达到质量和外观要求后，其他工人以此为样板施工。这种交底方式通常在高级装饰质量和外观要求较高的项目上采用。
6．模型交底。对于技术较复杂的设备基础或建筑构件，为使操作者加深理解和深刻，常做成模型进行交底。
以上几种交底方式各具特点，实际中可灵活运用，采用一种或几种同时并用。
10.2　技术交底
10.2.4 基数交底举例
内容：1、构件进场必须有出厂合格证。
2、构件数量及规格：160BL21、6、9-2，293YKBⅡ 36.6A-3，32YKBⅢ36、9A-4，13YKBⅢ45、6B-3，2YKBⅢ45、9B-2。
3、构件支承处用1：2.5水泥砂浆找平。
4、构件安装时混凝土强度不小于设计强度的70％。
5、板端支承长度：支承于梁上不小于 80mm，支承于墙上不小于100mm
6、板缝3～5cm
7、相邻两板下表面平整度允许偏差5mm。
8、拉结筋放置。
工程名称 某大学生宿舍楼 交底项目 五、六层顶板安装
工程编号 98－273 交底日期 99年5月14日
接受人：××× 交底人：××× 10.3 设计变更、洽商记录与现场签证
10.3.1 设计变更
1、设计变更的原因
（1）图纸会审后，设计单位根据图纸会审纪要与施工单位提出的图纸错误、建议、要求，对设计进行变更修正；
（2）在施工过程中，发现图纸错误，通过工作联系单，由建设单位转交设计单位，设十单位对设计进行修正；
（3）建设单位在施工前或施工中，根据情况对设计提出新的要求，如增加建筑面积、提高建筑和装修标准、改变房间使用功能等，设计单位按照这些新要求，对设计予以修改；
10.3 设计变更、洽商记录与现场签证
（4）因施工本身原因，如施工设备问题、施工工艺、工程质量问题等，需设计单位协助解决问题，设计单位在允许的条件下，对设计进行变更；
（5）施工中发现某些设计条件与实际不符，此时必须根据实际情况对设计进行修正。如某些基础施工常出现这种情形。
2、设计变更的办理手续
所有设计变更均须由设计单位或设计单位代表签字(或盖章)，通过建设单位提交给施工单位。施工单位直接接受设计变更是不合适的。
10.3 设计变更、洽商记录与现场签证
3、设计变更的处理办法
(1) 对于变更较少的设计，设计单位可以通过变更通知单，由施工单位自行修改，在修改的地方加盖图章，注明设计变更编号。
(2) 设计变更若与以前洽商记录有关，要进行对照，看是否存在矛盾或不符之处。
(3) 若施工中的设计变更对施工产生直接影响 。
(4) 设计变更与分包单位有关，应及时将设计变更有关文件交给分包施工单位。
(5) 设计变更的有关内容应在施工日志上记录清楚，设计变更的文本应登记、复印后存入技术档案。
10.3 设计变更、洽商记录与现场签证
10.3.2 洽商记录
(1) 洽商记录应填写工程名称，洽商日期、地点、参加人数、各方参加者的姓名；
(2) 在洽商记录中，应详细记述洽谈协商的内容及达成的协议或结论；
(3) 若洽商与分包商有关，应及时通知分包商参加会议，并参加洽商会签；
(4) 凡涉及其它专业时，应请有关专业技术人员会签，并发给该专业技术人员洽商单，注意专业之间的影响。
(5) 原洽商条文在施工中因情况变化需再次修改时，必须另行办理洽商变更手续。
(6) 洽商中凡涉及增加施工费用，应追加预算的内容，建设单位应给予承认；
(7) 洽商记录均应由施工现场技术人员负责保管，作为竣工验收的技术档案资料。
10.3 设计变更、洽商记录与现场签证
10.3.3 现场签证
1．变更签证
(1) 设计上出现的小错误或对设计进行小的改动，若此改动不对工程产生大的影响，此时无须修改设计和合同，而是由建设单位直接签发变更签证而不必进行设计变更；
(2) 不同种类、规格的材料代换，在保证强度、刚度等的前提下，仍要取得建设单位的签证认可；
(3) 由于施工条件变化，施工单位必须对经建设单位审核同意的施工方案，进度安排进行调整，制订新的计划，这也需要建设单位签证认可；
(4) 凡非施工单位原因而造成的现场停工、窝工、返工质量、安全等事故，都要由建设单位现场签发证明，以作为追究原因、补偿损失的依据。
10.3 设计变更、洽商记录与现场签证
2．工料签证
(1) 建设单位供水、供电发生故障，致使施工现场断电停水的损失费；
(2) 因设计原因而造成的施工单位停工、返工损失费及由此而产生的相关费用；
(3) 因建设单位提供的设备、材料不及时，或因规格和质量不符合设计要求而发生的调换、试验加工等所造成的损失费用；
(4) 材料代换和材料价差的增加费用；
(5) 由于设计不同，未预留孔洞而造成的凿洞及修补的工料费用；
(6) 因建设单位调整工程项目，或未按合同规定时间创造施工条件而造成的施工准备和停工、窝工的损失费；
(7) 非施工单位原因造成的二次搬运费、现场临时设施搬迁损失费；
(8) 其它。
10.3 设计变更、洽商记录与现场签证
3．工期签证
(1) 由于不可抗拒的自然灾害(地震、洪水、台风等自然现象)和社会政治原因(战争、骚乱、罢工等)，使工程难以进行的时间；
(2) 建设单位不按合同规定日期供应施工图纸、材料、设备等，造成停工、窝工的时间；
(3) 由于设计变更或设备变更的返工时间；
(4) 基础施工中，遇到不可预见的障碍物后停止施工、进行处理的时间；
(5) 由于建设单位所提供的水源、电源中断而造成的停工时间；
(6) 由建设单位调整工程项目而造成的中途停工时间；
(7) 其它。
