(共21张PPT)
4.1 基础
4.2 地下室
主要内容
第4章 基础与地下室
学习目标：1.了解地基与基础的概念。
2.了解基础的分类和各种常用基础形式的构造及适用范围。
3.了解地下室的类型与构造组成。
4.了解地下室防潮防水的构造做法。
本章重点：基础的分类及各种常用基础的构造，地下室的构造组成及防潮防水构造做法。
本章难点：各种常用基础的构造，地下室防潮防水构造做法。

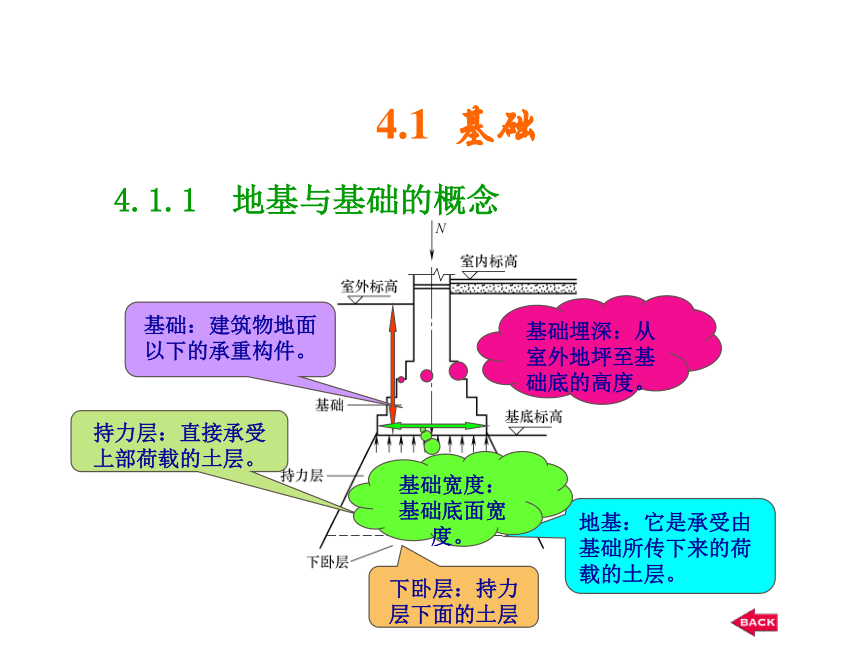

4.1.1 地基与基础的概念
4.1 基础
基础：建筑物地面以下的承重构件。
地基：它是承受由基础所传下来的荷载的土层。
持力层：直接承受上部荷载的土层。
下卧层：持力层下面的土层
基础埋深：从室外地坪至基础底的高度。
基础宽度：基础底面宽度。
基础
按构造形式分
按受力特点分
刚性基础
独立基础
柔性基础
条形基础
井格式基础
桩基础
箱型基础
筏式基础

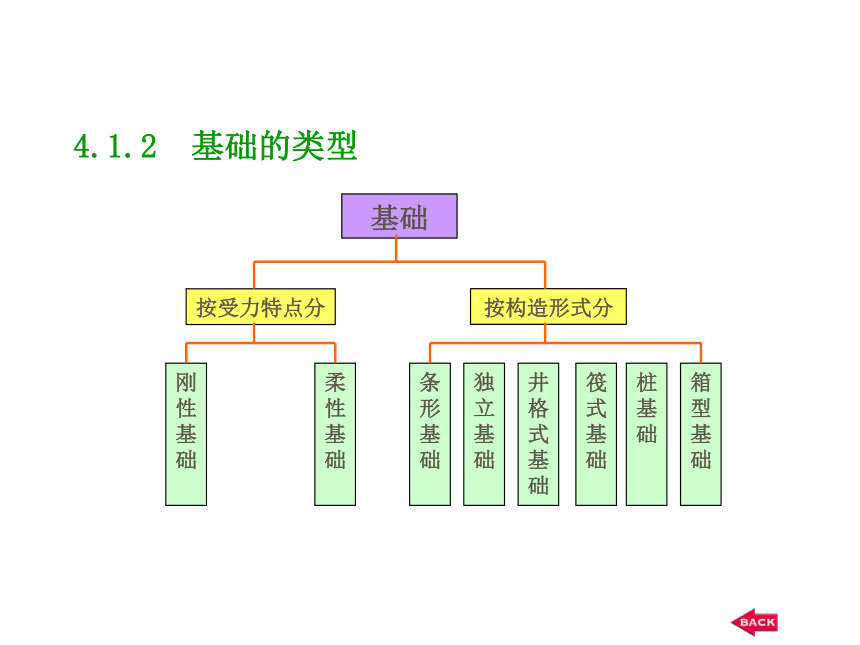

4.1.2 基础的类型

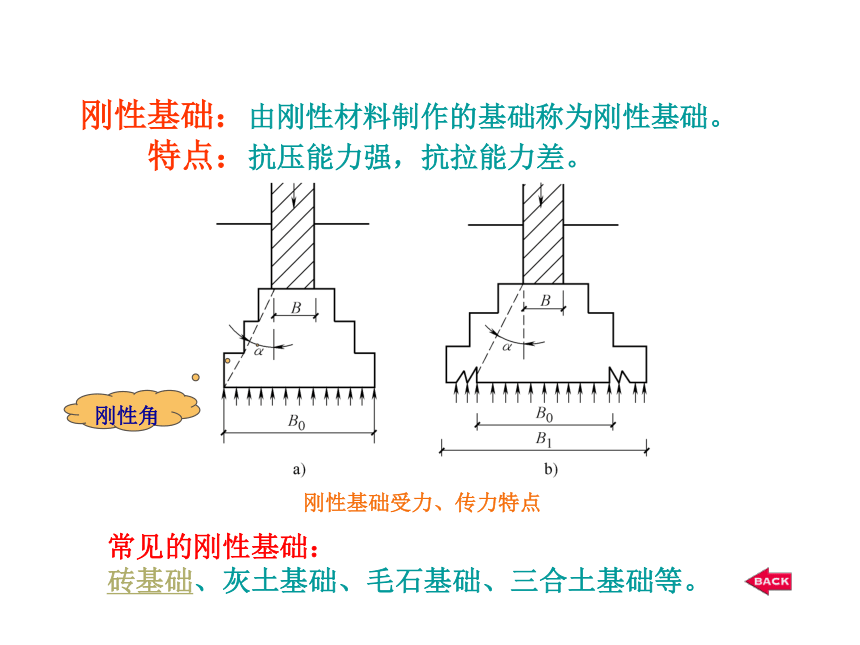

刚性基础：由刚性材料制作的基础称为刚性基础。
特点：抗压能力强，抗拉能力差。
刚性基础受力、传力特点
刚性角
常见的刚性基础：
砖基础、灰土基础、毛石基础、三合土基础等。

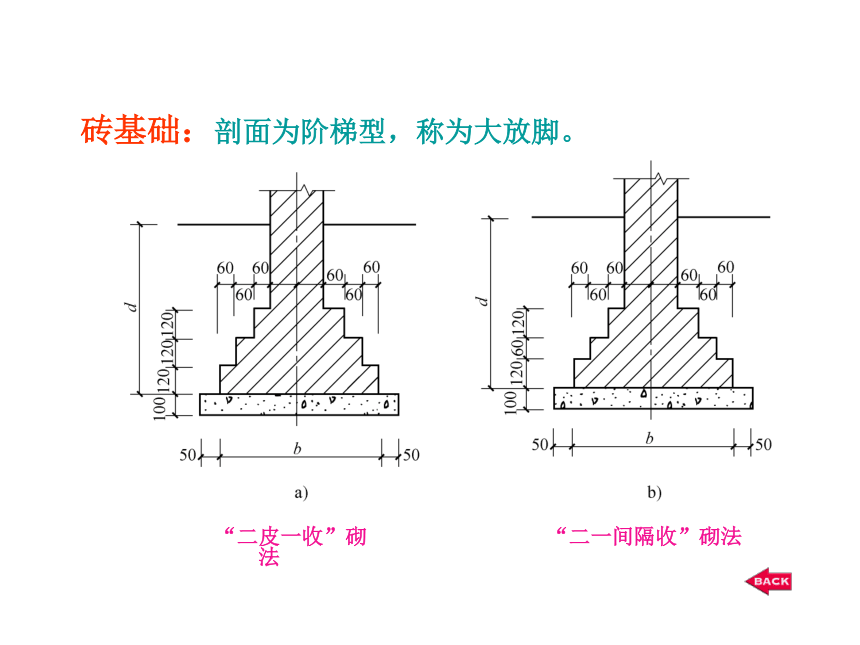

砖基础：剖面为阶梯型，称为大放脚。
“二皮一收”砌法
“二一间隔收”砌法

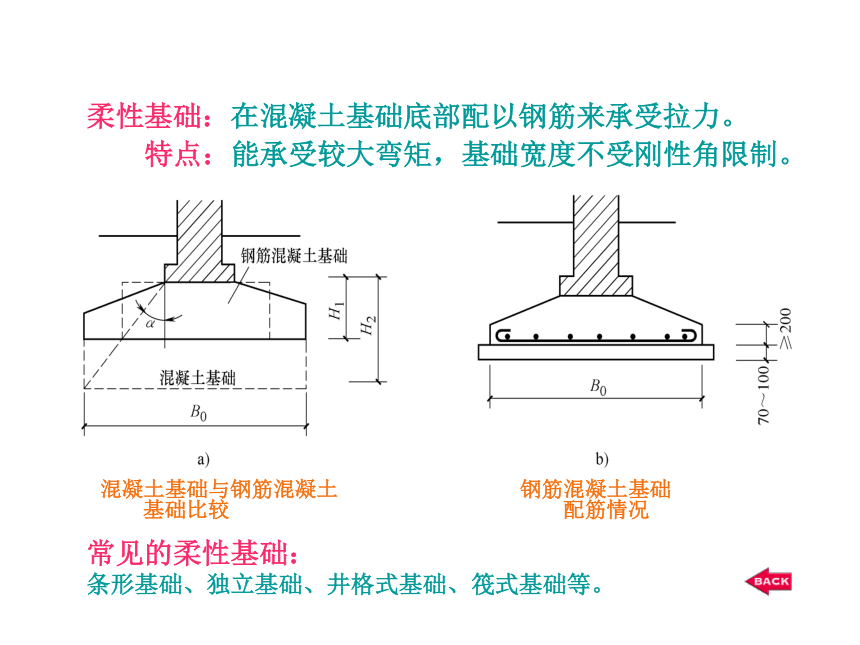

柔性基础：在混凝土基础底部配以钢筋来承受拉力。
特点：能承受较大弯矩，基础宽度不受刚性角限制。
混凝土基础与钢筋混凝土基础比较
常见的柔性基础：
条形基础、独立基础、井格式基础、筏式基础等。
钢筋混凝土基础配筋情况

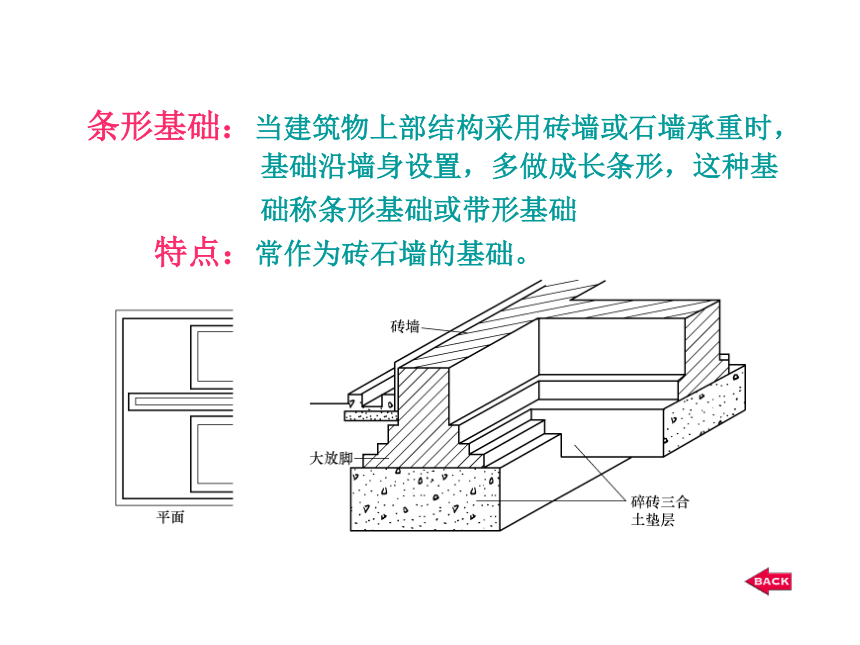

条形基础：当建筑物上部结构采用砖墙或石墙承重时，
基础沿墙身设置，多做成长条形，这种基
础称条形基础或带形基础
特点：常作为砖石墙的基础。

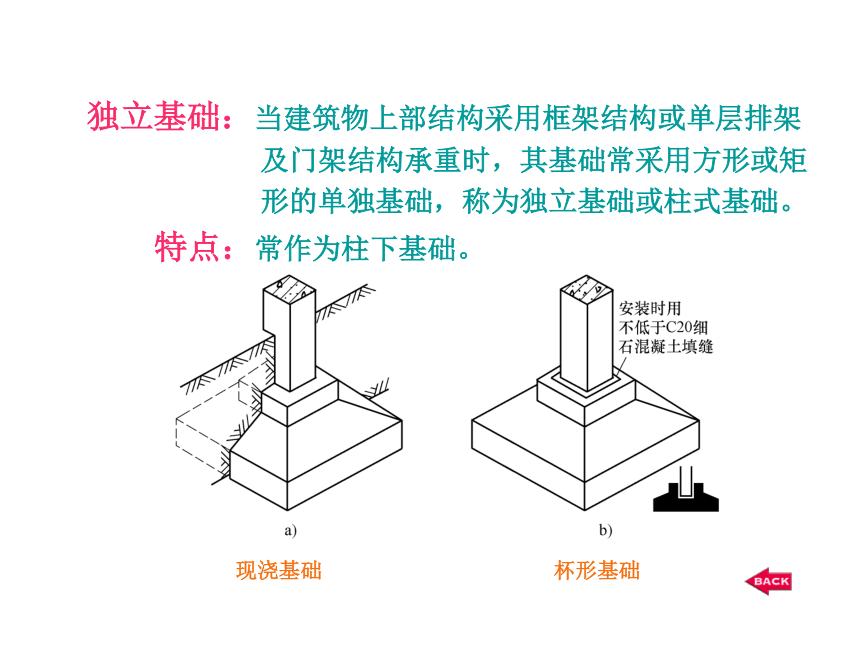

独立基础：当建筑物上部结构采用框架结构或单层排架
及门架结构承重时，其基础常采用方形或矩
形的单独基础，称为独立基础或柱式基础。
特点：常作为柱下基础。
现浇基础
杯形基础
井格式基础：将柱下基础沿纵、横方向连接起来，做成
十字交叉的井格基础。又称十字带型基础。
特点：当地基条件较差时，可提高建筑物的整体
性，以免各柱子之间产生不均匀沉降。
筏式基础：将墙或柱下基础连成一片，使整个建筑物的荷载承受在
一块整板上，这种满堂式的板式基础称筏式基础。
特点：建筑物上部荷载较大而地基承载力又较弱时适用。
分类：梁板式、平板式
梁板式
平板式
桩基础：当建筑物的上部荷载较大时，需要将其荷载传至
深层较为坚硬的地基中去，会使用桩基础。
特点：多用于高层建筑或土质不好的情况。
箱型基础：由钢筋混凝土的底板、顶板和若干纵横墙组
成，形成空心箱体的整体结构，共同来承受
上部结构的荷载。
特点：适用于高层建筑或在软弱地基上建造上部荷载较
大的建筑物。当中空部分较大时可用作地下室。
4.2.1 地下室的类型与构造
4.2 地下室
1、地下室的类型
地下室
按埋入深度分
按结构材料分
按功能分
普通地下室
砖墙地下室
混凝土墙地下室
人防地下室
全地下室
半地下室
2、地下室的组成
地下室一般由墙体、底板、顶板、门窗、楼梯等几部分组成。
砖墙厚度一般不小于490mm。钢筋混凝土墙厚度不小于200mm。
主要承受地下室地坪的垂直荷载，当地下水位高于地下室地面时，还要承受地下水的浮力，所以底板要有足够的强度、刚度和抗渗能力。
主要承受首层地面荷载，要求有足够的强度和刚度。
窗口下沿距散水面的高度应大于250mm。当窗台低于室外地面应设采光井。
采光井构造
4.2.2 地下室的防潮和防水
1、地下室的防潮构造
当最高水位低于地下室底板300mm～500mm时，一般只做防潮处理。
2、地下室的防水构造
当最高水位高于地下室地坪时，要做防水处理。
构造做法有三种：卷材外防水、卷材内防水、防水混凝土自防水。
卷材外防水构造做法
卷材内防水构造做法
混凝土构件自防水构造
本章回顾
地基和基础的概念。
刚性基础是由有刚性角限制的材料构成的基础。砖基础大放脚的构造做法。
柔性基础能承受弯矩。一般墙下常用条形基础，柱下常用独立基础。
地下室的构造组成：顶板、墙、底板、门窗、楼梯等五个主要部分组成，有窗的地下室要设采光井。
地下室因设计最高地下水位至地下室底板距离不同，分别采用防潮和防水处理。防潮的目的是为了避免地下潮气的影响，防水的目的是为了避免有压地下水的影响。
防潮和防水的构造做法。
