第6章 楼地面
学习目标：
1.了解楼地面的设计要求
2.熟悉常见楼地面面层构造
3.掌握楼地面、顶棚的构造组成
4.钢筋混凝土楼板的主要类型及其构造特点
重点与难点：钢筋混凝土楼板的结构布置、构造特点

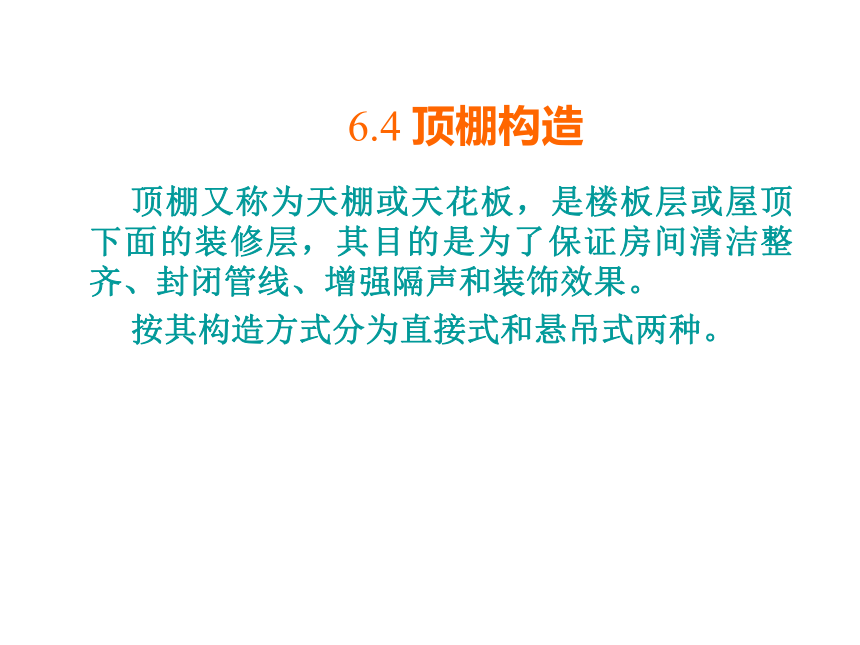

6.4 顶棚构造
顶棚又称为天棚或天花板，是楼板层或屋顶下面的装修层，其目的是为了保证房间清洁整齐、封闭管线、增强隔声和装饰效果。
按其构造方式分为直接式和悬吊式两种。
直接式顶棚是在楼板下直接做饰面层，构造简单、造价较低，常见有下面三种 。
（1）直接喷刷涂料
当楼板底面平整、室内装饰要求不高时，可直接或稍加修补刮平后喷刷大白浆、石灰浆等，以增强顶棚的反射光照作用。

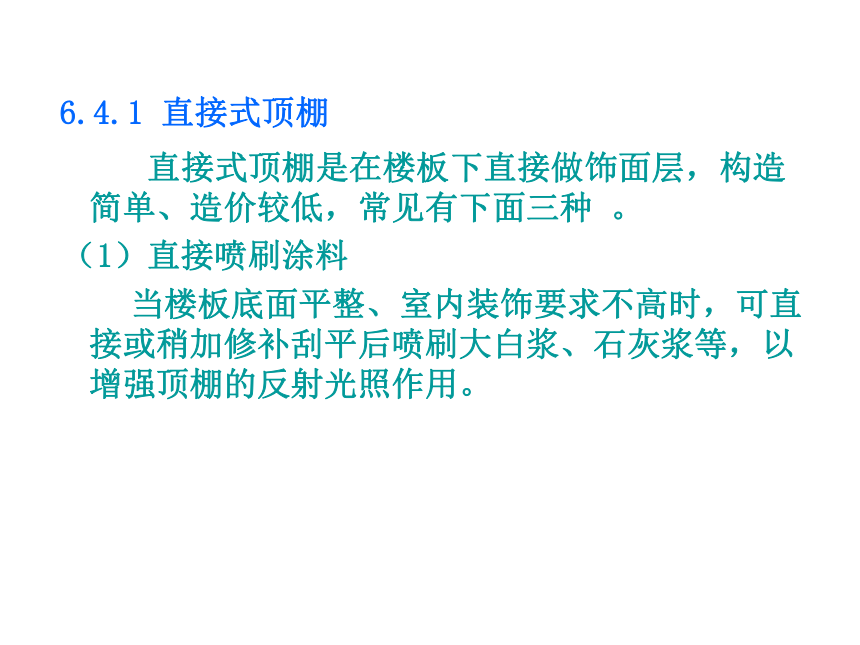

6.4.1 直接式顶棚

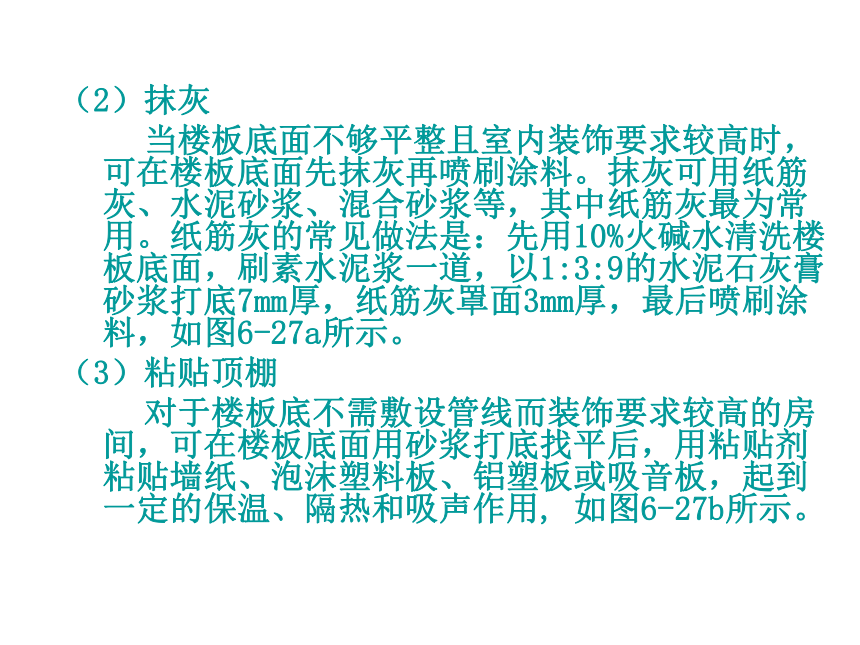

（2）抹灰
当楼板底面不够平整且室内装饰要求较高时，可在楼板底面先抹灰再喷刷涂料。抹灰可用纸筋灰、水泥砂浆、混合砂浆等，其中纸筋灰最为常用。纸筋灰的常见做法是：先用10%火碱水清洗楼板底面，刷素水泥浆一道，以1:3:9的水泥石灰膏砂浆打底7mm厚，纸筋灰罩面3mm厚，最后喷刷涂料，如图6-27a所示。
（3）粘贴顶棚
对于楼板底不需敷设管线而装饰要求较高的房间，可在楼板底面用砂浆打底找平后，用粘贴剂粘贴墙纸、泡沫塑料板、铝塑板或吸音板，起到一定的保温、隔热和吸声作用, 如图6-27b所示。

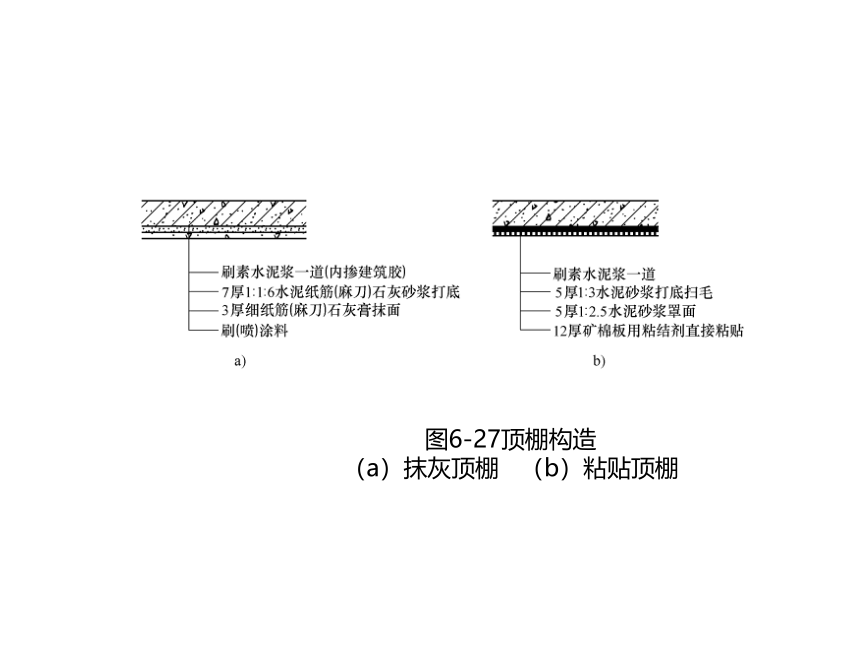

图6-27顶棚构造
（a）抹灰顶棚 （b）粘贴顶棚

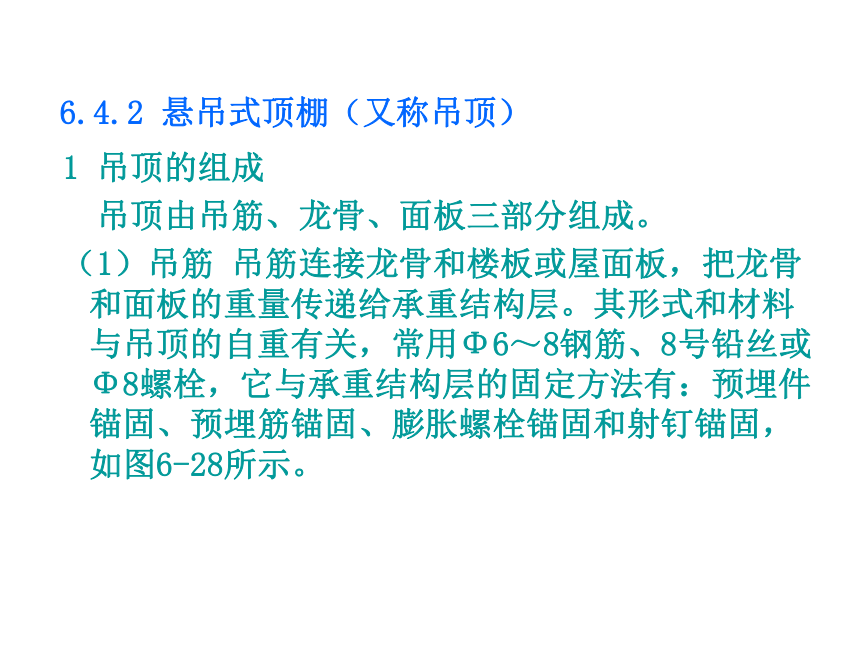

1 吊顶的组成
吊顶由吊筋、龙骨、面板三部分组成。
（1）吊筋 吊筋连接龙骨和楼板或屋面板，把龙骨和面板的重量传递给承重结构层。其形式和材料与吊顶的自重有关，常用Φ6～8钢筋、8号铅丝或Φ8螺栓，它与承重结构层的固定方法有：预埋件锚固、预埋筋锚固、膨胀螺栓锚固和射钉锚固，如图6-28所示。
6.4.2 悬吊式顶棚（又称吊顶）
图6-28 吊筋与楼板的连接
（a）空心板吊筋 （b）槽型板吊筋
（c）现浇板预埋铁件 （d）现浇板射钉安装铁件
（2）龙骨和面板
龙骨用来固定面板，由主龙骨和次龙骨组成。主龙骨通过吊筋和承重结构层相连，次龙骨固定在主龙骨上。龙骨有木龙骨和金属龙骨，面板有木质板、石膏板和铝合金板。
2 吊顶的分类
（1）木龙骨吊顶
主龙骨的截面一般为50mm×70mm的方木，中距900～1200mm，次龙骨截面为40mm×40mm的方木，间距由面板规格而定。当面板采用板条抹灰时，可直接在次龙骨上钉板条，再抹灰，造价较低，但面层易出现龟裂，防火性能差；若在板上加钉一层钢丝网再抹灰，可避免上述弊端。如图6-29所示。
图6-29 木龙骨抹灰吊顶
木龙骨的面板可采用木质板材，如胶合板、纤维板、刨花板等，优点是干作业、施工速度快，因而应用更为广泛。如图6-30所示。
图6-30 木质板材吊顶
（2）金属龙骨吊顶
金属龙骨吊顶一般以轻钢或铝合金型材作为龙骨，具有轻质高强、刚度大、施工速度快、防火性能好的优点。主龙骨间距900～1200mm，下挂次龙骨。龙骨有U形、⊥形和槽形。为保证龙骨的整体刚度并便于铺钉面板，在龙骨之间增设有横撑，间距视面板具体规格而定，最后在次龙骨上铺钉面板。如图6-31所示。
6-31 轻钢龙骨吊顶和铝合金吊顶
（a）轻钢龙骨吊顶 （b）开敞时铝合金吊顶
金属龙骨的面板有各种人造板和金属板。人造板一般有纸面石膏板、浇注石膏板、铝塑板等；金属板有铝板、铝合金板、不锈钢板等，形状多样。面板可借用自攻螺丝固定在龙骨上或直接搁置在龙骨内。
