(共12张PPT)

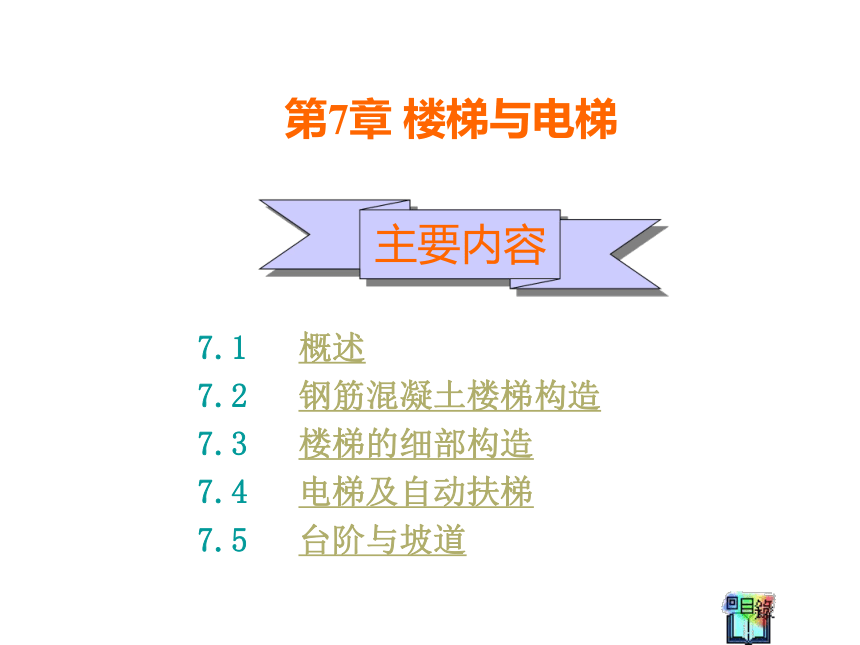

7.1 概述
7.2 钢筋混凝土楼梯构造
7.3 楼梯的细部构造
7.4 电梯及自动扶梯
7.5 台阶与坡道
主要内容
第7章 楼梯与电梯

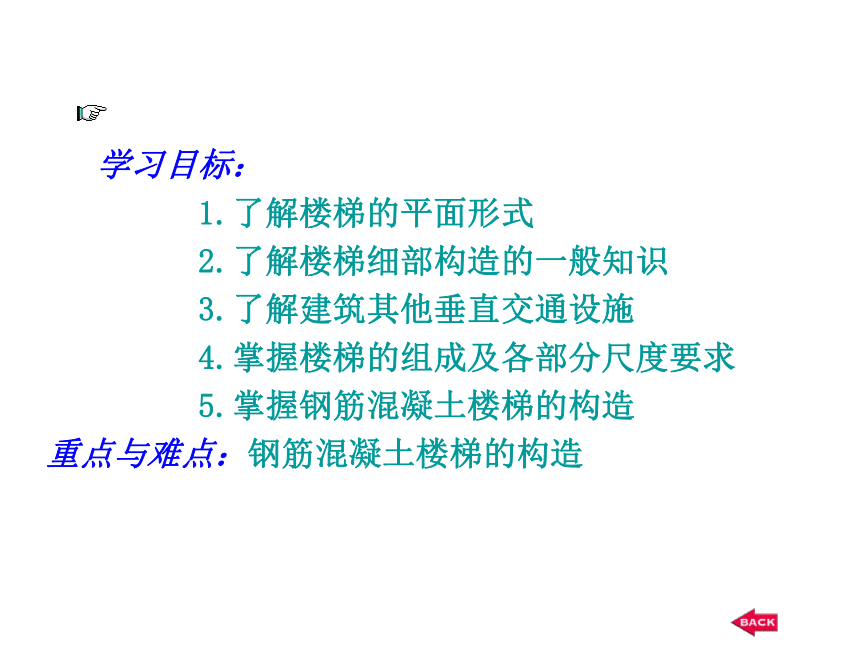

学习目标：
1.了解楼梯的平面形式
2.了解楼梯细部构造的一般知识
3.了解建筑其他垂直交通设施
4.掌握楼梯的组成及各部分尺度要求
5.掌握钢筋混凝土楼梯的构造
重点与难点：钢筋混凝土楼梯的构造

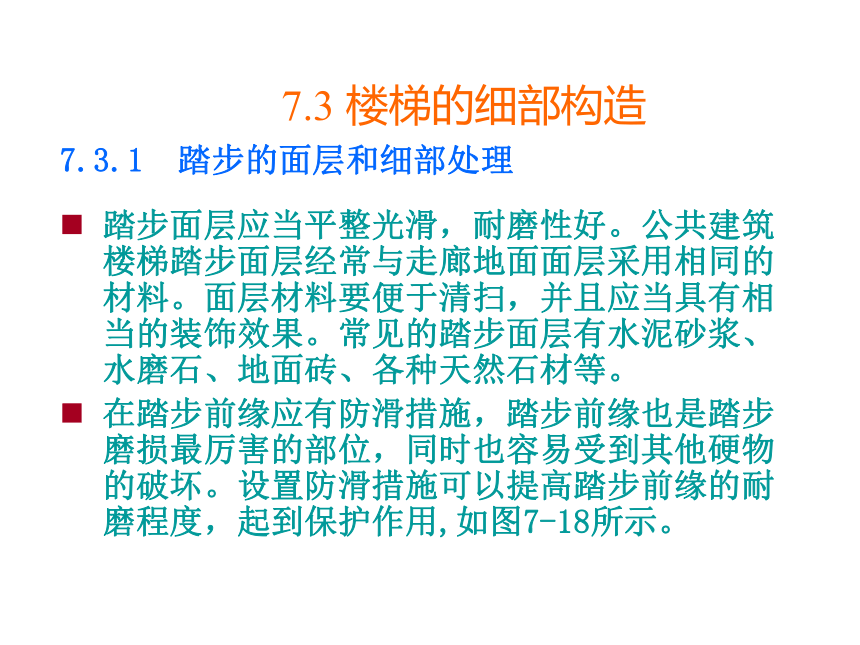

7.3 楼梯的细部构造
踏步面层应当平整光滑，耐磨性好。公共建筑楼梯踏步面层经常与走廊地面面层采用相同的材料。面层材料要便于清扫，并且应当具有相当的装饰效果。常见的踏步面层有水泥砂浆、水磨石、地面砖、各种天然石材等。
在踏步前缘应有防滑措施，踏步前缘也是踏步磨损最厉害的部位，同时也容易受到其他硬物的破坏。设置防滑措施可以提高踏步前缘的耐磨程度，起到保护作用,如图7-18所示。
7.3.1 踏步的面层和细部处理

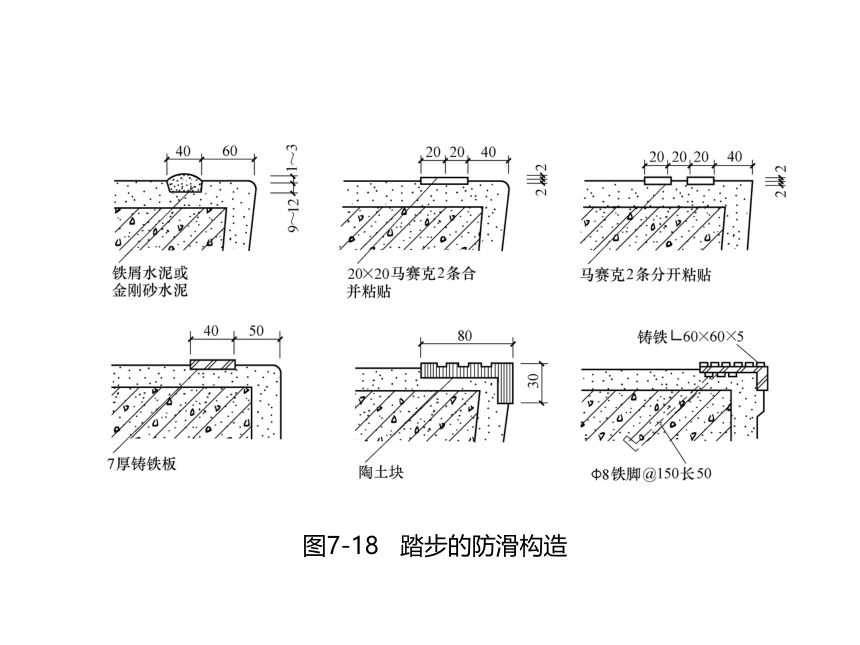

图7-18 踏步的防滑构造

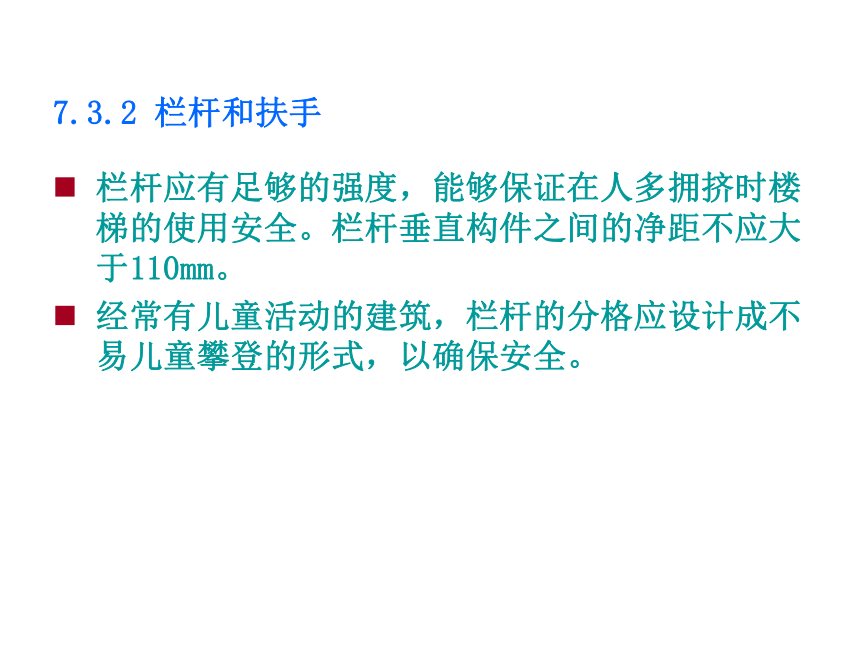

栏杆应有足够的强度，能够保证在人多拥挤时楼梯的使用安全。栏杆垂直构件之间的净距不应大于110mm。
经常有儿童活动的建筑，栏杆的分格应设计成不易儿童攀登的形式，以确保安全。
7.3.2 栏杆和扶手

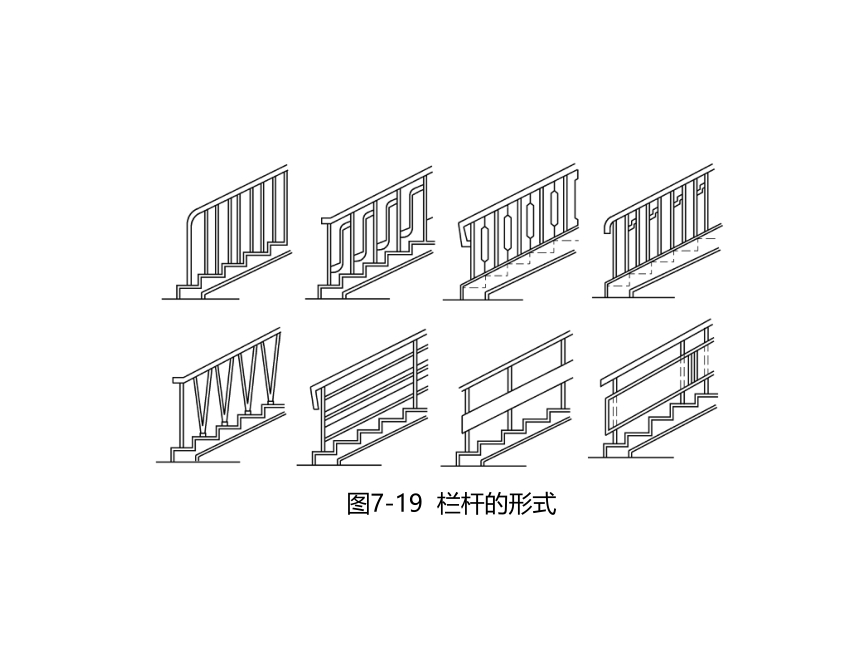

图7-19 栏杆的形式
栏杆的垂直构件必须要与楼梯段有牢固、可靠的连接，应当根据工程实际情况和施工能力合理选择连接方式。
图 7-20 栏杆与楼梯段的连接
a)锚接 b)焊接 c）栓接
栏板是用实体材料制作的，常用的材料有钢筋混凝土、加设钢筋网的砖砌体、木材、玻璃等。栏板的表面应平整光滑，便于清洗。栏板可以与梯段直接相连，也可以安装在垂直构件上。图7-21是栏板的构造举例。
图 7-21 栏板构造
a)现浇钢筋混凝土栏板
图 7-21 栏板构造
b)1/4砖厚砖砌栏板
楼梯扶手可以用优质硬木、金属型材(铁管、不锈钢、铝合金等)、工程塑料及水泥砂浆抹灰、水磨石、天然石材制作。室外楼梯不宜使用木扶手，以免淋雨后变形和开裂。不论何种材料的扶手，其表面必须要光滑、圆顺，以便于扶持。
绝大多数扶手是连续设置的，接头处应当仔细处理，使之平滑过渡。金属扶手通常与栏杆焊接;抹灰类扶手在栏板上端直接饰面；木及塑料扶手在安装之前应事先在栏杆顶部设置通长的倾斜扁铁，扁铁上预留安装钉孔，然后把扶手安放在扁钢上，并用螺丝固定好，如图7-22所示。
图7-22 扶手类型
a)石材扶手 b)金属扶手 c)塑料扶手 d)木扶手
