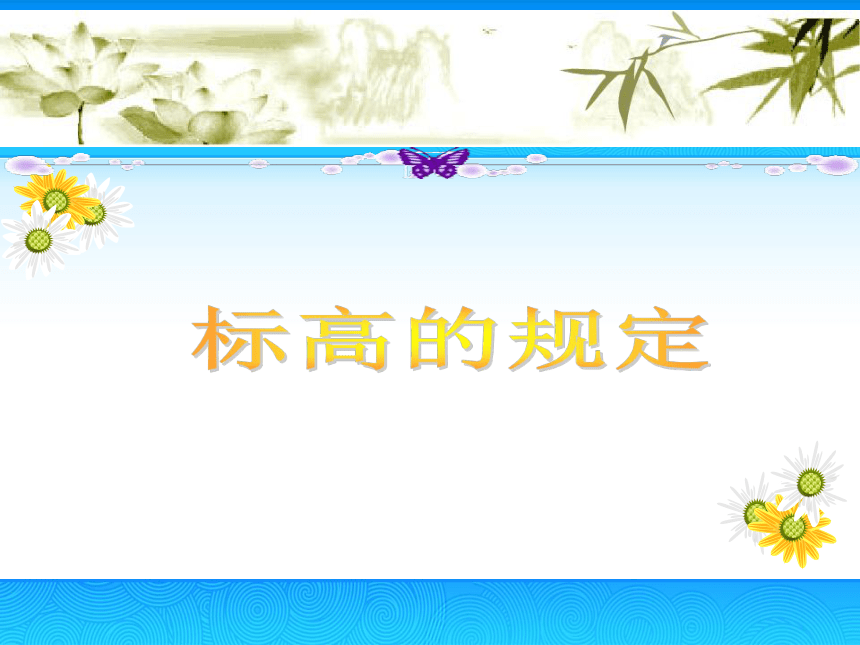

标高的规定
1.理解标高的概念
2.熟悉标高的种类
3.掌握标高的表示方法

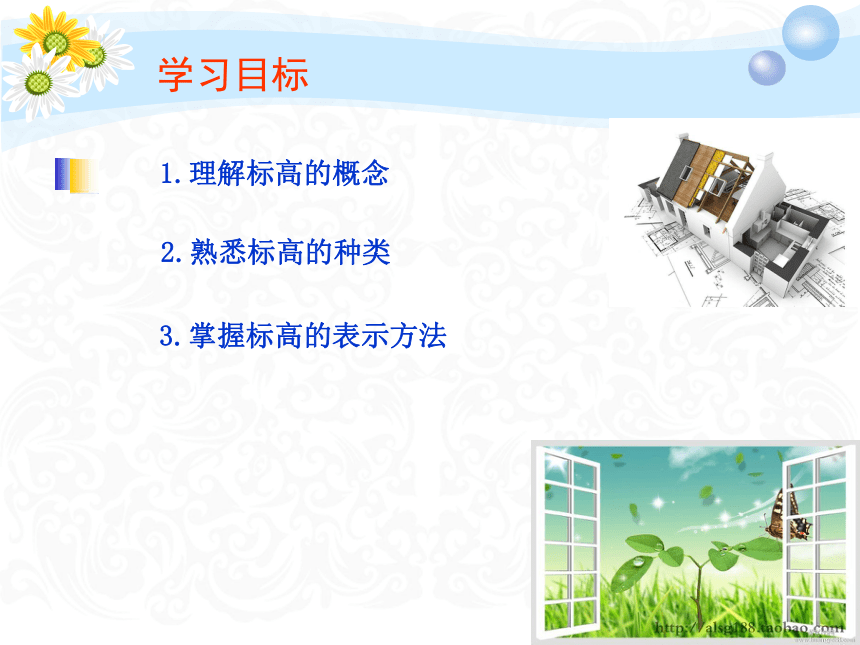

学习目标

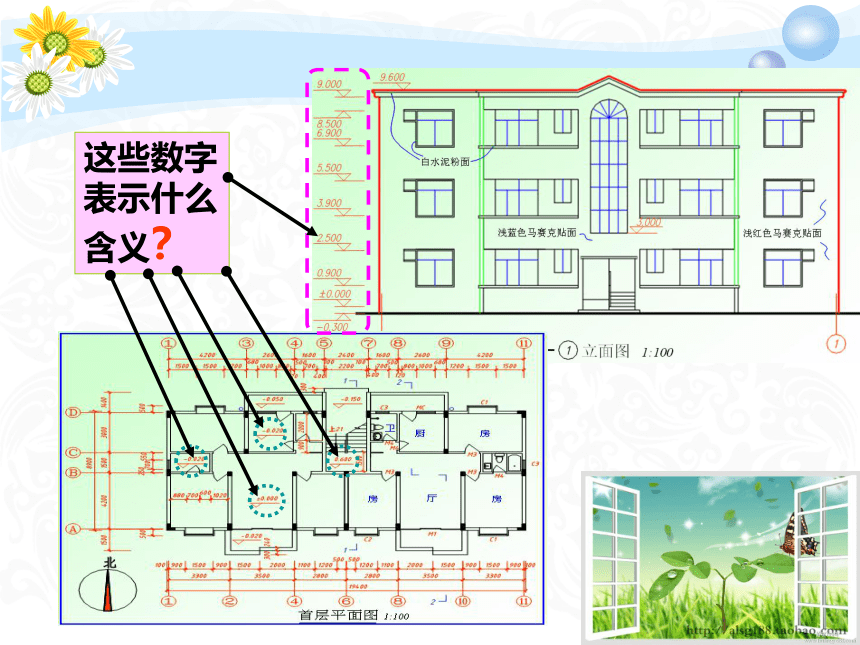

这些数字表示什么含义？

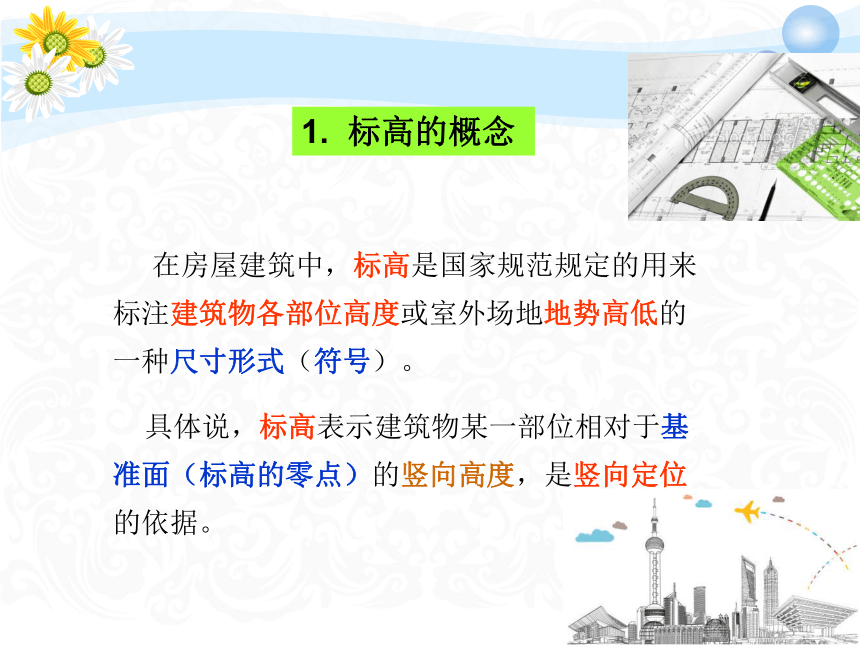

在房屋建筑中，标高是国家规范规定的用来标注建筑物各部位高度或室外场地地势高低的一种尺寸形式（符号）。
具体说，标高表示建筑物某一部位相对于基准面（标高的零点）的竖向高度，是竖向定位的依据。
1. 标高的概念
1）标高按基准面的不同分为绝对标高和相对标高。

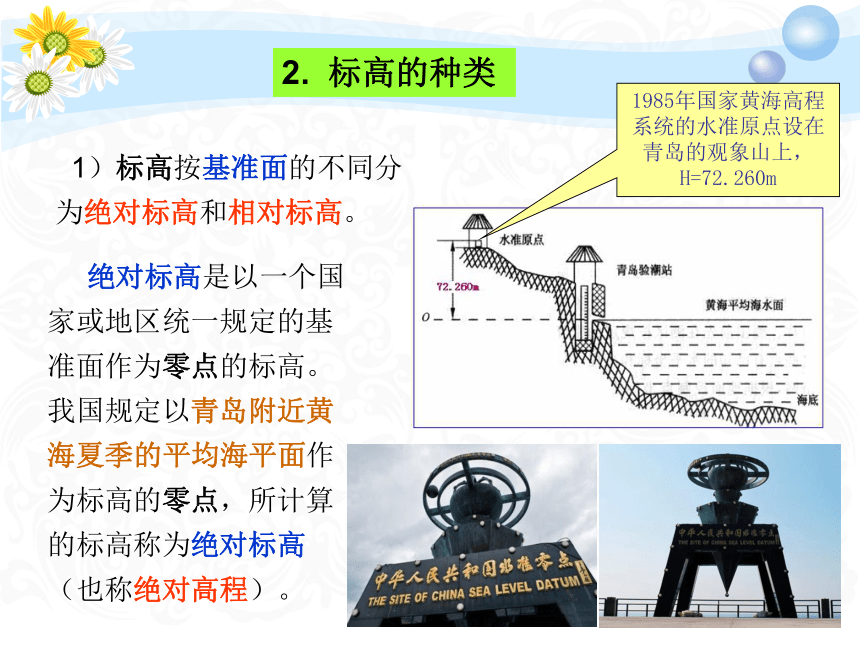

绝对标高是以一个国家或地区统一规定的基准面作为零点的标高。我国规定以青岛附近黄海夏季的平均海平面作为标高的零点，所计算的标高称为绝对标高（也称绝对高程）。
1985年国家黄海高程系统的水准原点设在青岛的观象山上，H=72.260m
2. 标高的种类

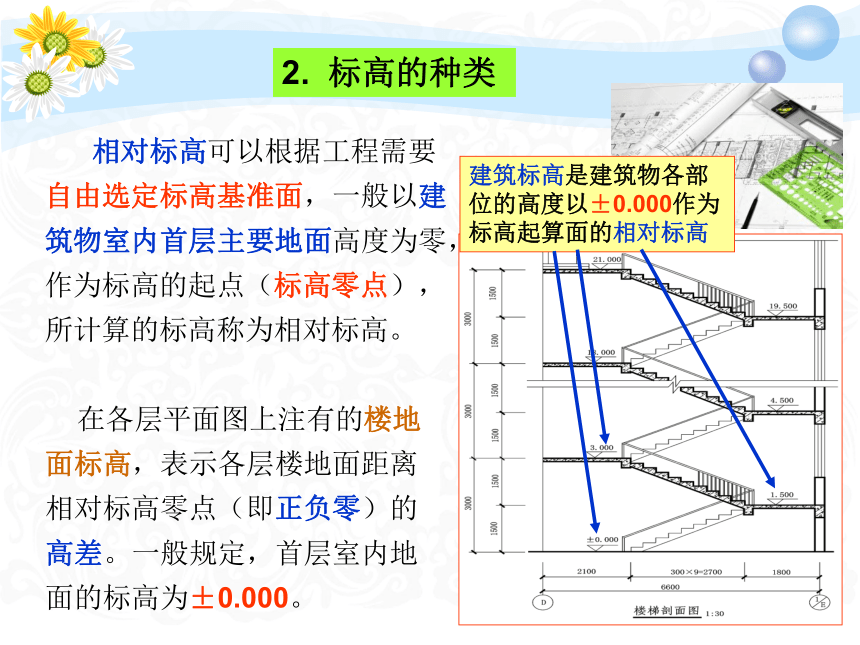

相对标高可以根据工程需要自由选定标高基准面，一般以建筑物室内首层主要地面高度为零，作为标高的起点（标高零点），所计算的标高称为相对标高。
在各层平面图上注有的楼地面标高，表示各层楼地面距离相对标高零点（即正负零）的高差。一般规定，首层室内地面的标高为±0.000。
建筑标高是建筑物各部位的高度以±0.000作为标高起算面的相对标高
2. 标高的种类

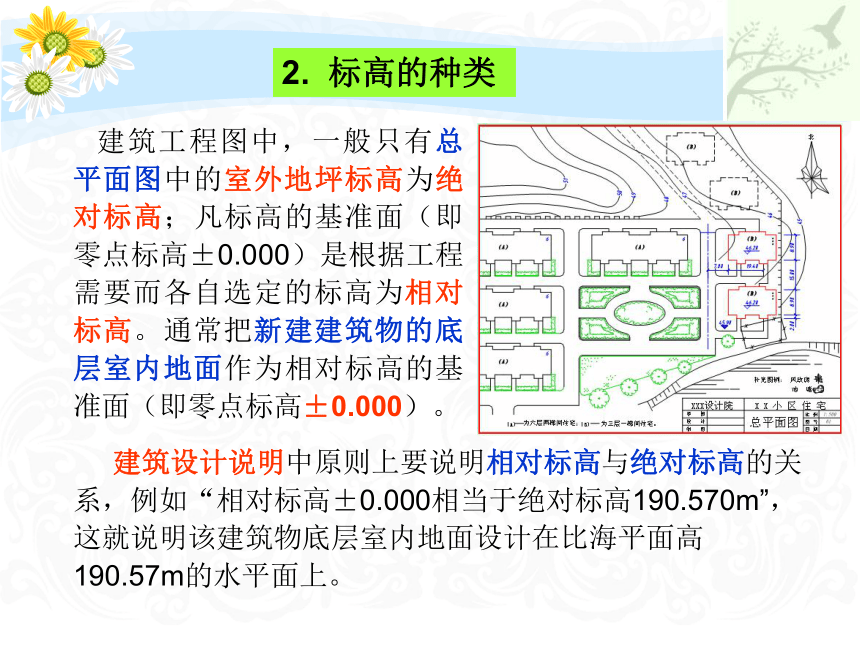

建筑工程图中，一般只有总平面图中的室外地坪标高为绝对标高；凡标高的基准面（即零点标高±0.000）是根据工程需要而各自选定的标高为相对标高。通常把新建建筑物的底层室内地面作为相对标高的基准面（即零点标高±0.000）。
建筑设计说明中原则上要说明相对标高与绝对标高的关系，例如“相对标高±0.000相当于绝对标高190.570m”，这就说明该建筑物底层室内地面设计在比海平面高190.57m的水平面上。
2. 标高的种类
建筑标高是指包括装饰层厚度的相对标高。建筑标高注写在构件的装饰层面上。
结构标高是指不包括装饰层厚度的相对标高。结构标高注写在构件的底部，是构件的安装或施工高度。
2）建筑标高和结构标高
在建筑工程施工图中，相对标高通常有建筑标高和结构标高之分。
2. 标高的种类
（1）标高符号应以等腰直角三角形表示，按图a所示形式用细实线绘制，如标注位置不够，也可按图b所示形式绘制。标高符号的具体画法如图c、d所示。
3. 标高的表示方法
（2）总平面图室外地坪标高符号，宜用涂黑的实心三角形表示。
室外地坪的
标高符号
3. 标高的表示方法
（3）标高符号的尖端应指至被注高度的位置，既可以指在被注部位的顶面或底面上，也可以指在被注部位的引出线上。标高三角形的尖端一般应向下，也可向上。
标高符号引出线
3. 标高的表示方法
（4）在图样的同一位置需表示几个不同标高时的注写 （标高多层注写方式）。
（9.600）
（6.400）
3.200
标高多层注写
3. 标高的表示方法
小 结
（1）标高符号形式
所注部位
的引出线
a)总平面图上的室
外标高符号
b)平面图上的楼地
面标高符号
c)立面图、剖面图各
部位的标高符号
（2）标高符号具体画法
约
3mm
约
3mm
（3）立面图与剖面图上标高符号注法方式
a)左边标注时
b)右边标注时
c)右边标注特殊情况时
d)多层标高时
课下任务
请识读高层住宅总平图、一层平面图、南立面图的标高标注情况。
