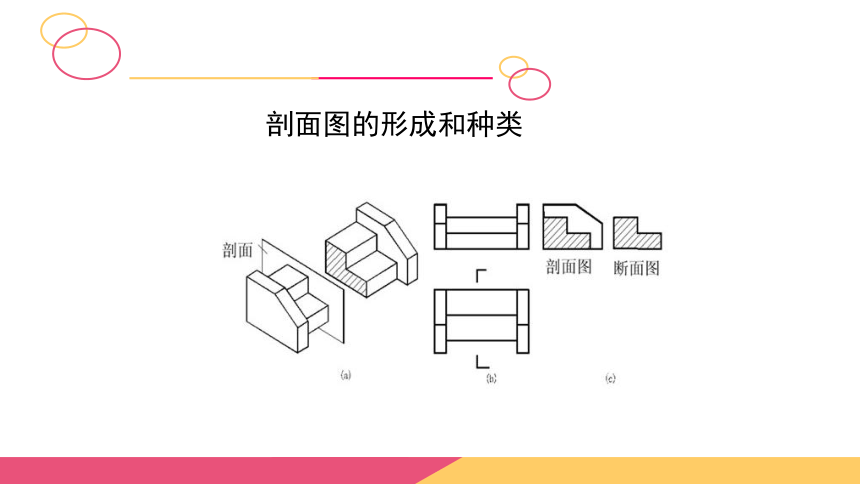

剖面图的形成和种类
剖面图的形成和种类

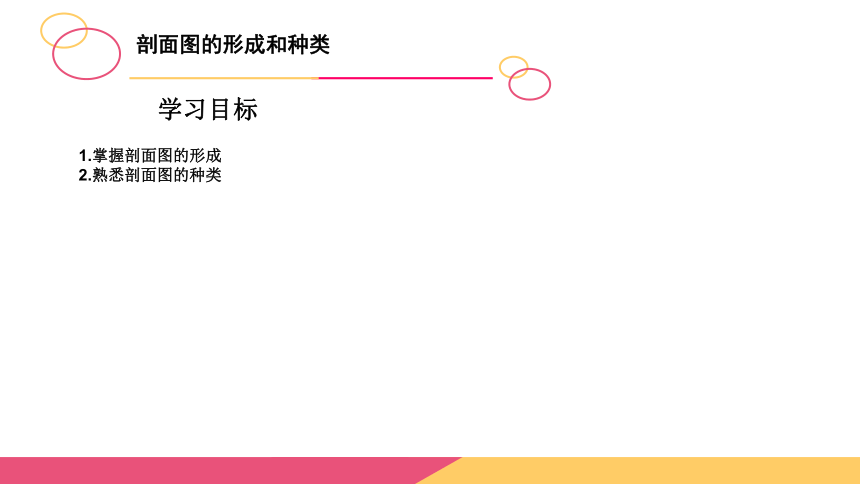

学习目标
1.掌握剖面图的形成
2.熟悉剖面图的种类
剖面图的形成和种类

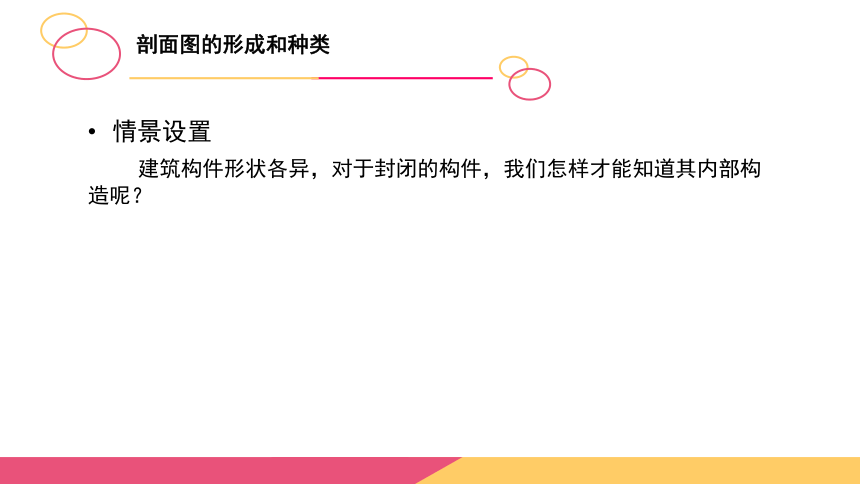

情景设置
建筑构件形状各异，对于封闭的构件，我们怎样才能知道其内部构造呢？
多面正投影图与轴测图的比较
剖面图的形成和种类

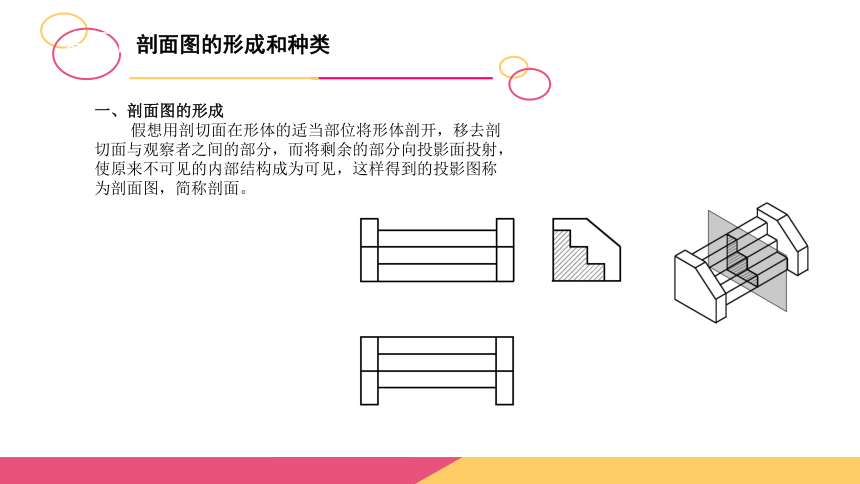

一、剖面图的形成
假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察者之间的部分，而将剩余的部分向投影面投射，使原来不可见的内部结构成为可见，这样得到的投影图称为剖面图，简称剖面。
多面正投影图与轴测图的比较
剖面图的形成和种类
二、剖面图的种类

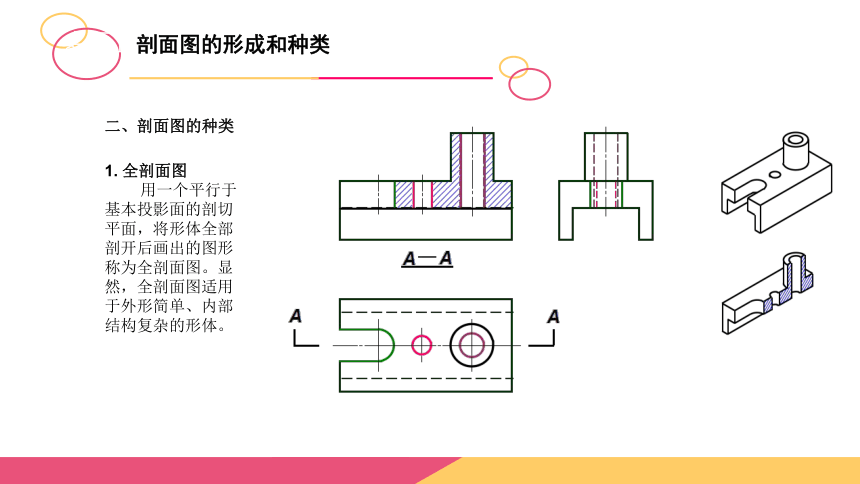

1. 全剖面图
用一个平行于基本投影面的剖切平面，将形体全部剖开后画出的图形称为全剖面图。显然，全剖面图适用于外形简单、内部结构复杂的形体。
多面正投影图与轴测图的比较
剖面图的形成和种类
2.半剖面图
当形体具有对称平面时，在垂直于该对称平面的投影面上投射所得到的图形，可以以对称中心线为界，一半画成剖面图，另一半画成外形视图，这样组合而成的图形称为半剖面图。显然，半剖面图适用于内外结构都需要表达的对称形体。
多面正投影图与轴测图的比较
剖面图的形成和种类
3.局部剖面图
将形体局部地剖开后投影所得的图形称为局部剖面图。显然，局部剖面图适用于内外结构都需要表达，且又不具备对称条件或仅局部需要剖切的形体。
多面正投影图与轴测图的比较
剖面图的形成和种类
4.分层剖面图
对建筑物结构层的多层构造可用一组平行的剖切面按构造层次逐层局部剖开。这种方法常用来表达房屋的地面、墙面、屋面等处的构造。分层局部剖面图应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。
多面正投影图与轴测图的比较
剖面图的形成和种类
5. 阶梯剖面图
用两个或两个以上平行的剖切面将形体剖切后投影得到剖面图的方法称为阶梯剖切方法。
多面正投影图与轴测图的比较
剖面图的形成和种类
6. 展开（旋转）剖面图
采用两个或两个以上相交的剖切面将形体剖开，并将倾斜于投影面的断面及其所关联部分的形体绕剖切面的交线(投影面垂直线)旋转至与投影面平行后再进行投射，这样得到剖面图的方法称为旋转剖切方法。
剖面图的形成和种类
重点总结：
剖面图的形成
