模块三 建筑制图基础知识
14
任务一伸缩缝的构造
任务二 沉降缝的构造
任务三 防震缝的构造
变形缝的构造
1 伸 缩 缝

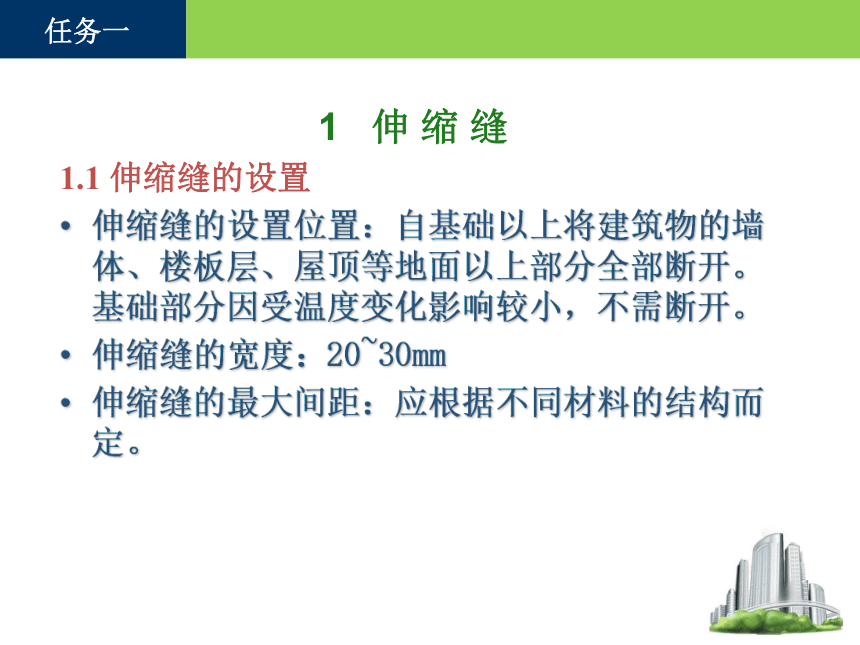

1.1 伸缩缝的设置
伸缩缝的设置位置：自基础以上将建筑物的墙体、楼板层、屋顶等地面以上部分全部断开。基础部分因受温度变化影响较小，不需断开。
伸缩缝的宽度：20~30mm
伸缩缝的最大间距：应根据不同材料的结构而定。
任务一
1.2 伸缩缝的构造
（一）墙体伸缩缝
形式：平缝、错口缝、企口缝
（二）楼地层伸缩缝
（三）屋顶伸缩缝
任务一
任务一
任务一

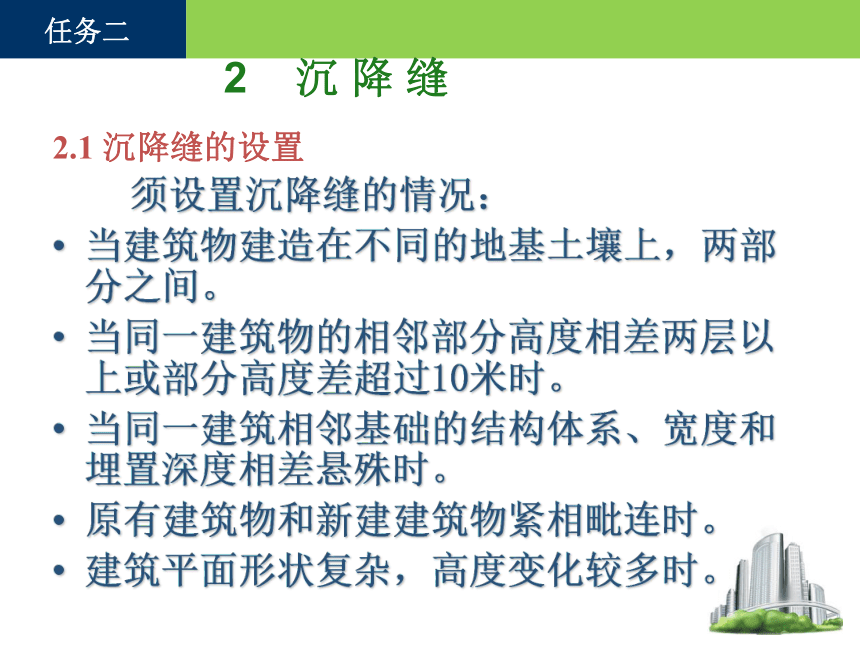

2.1 沉降缝的设置
须设置沉降缝的情况：
当建筑物建造在不同的地基土壤上，两部分之间。
当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。
当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。
原有建筑物和新建建筑物紧相毗连时。
建筑平面形状复杂，高度变化较多时。
2 沉 降 缝
任务二
设置位置：将建筑物从基础到屋顶全部贯通，即基础部分必须断开。
2.2 沉降缝构造
墙体、楼地层、屋顶沉降缝与伸缩缝基本相同

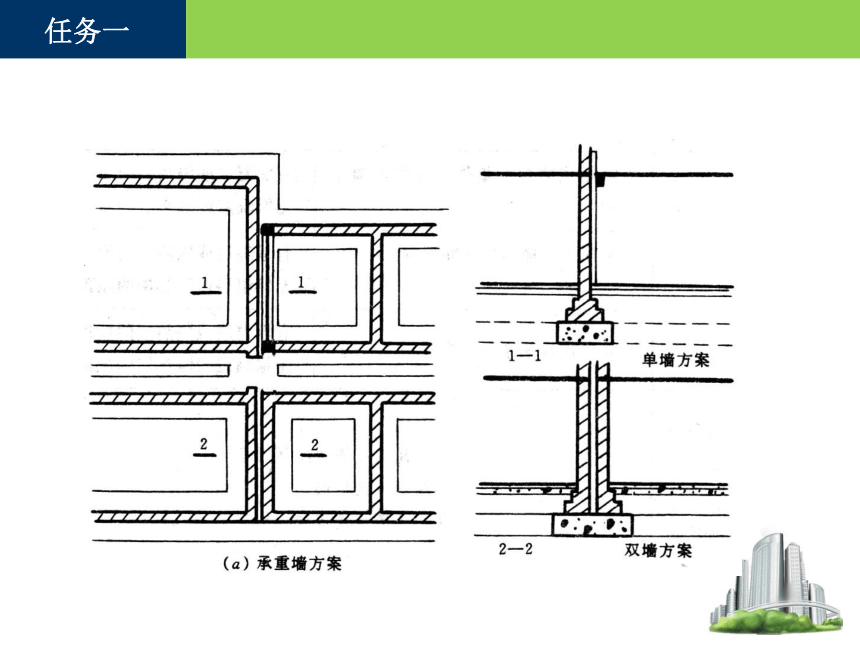

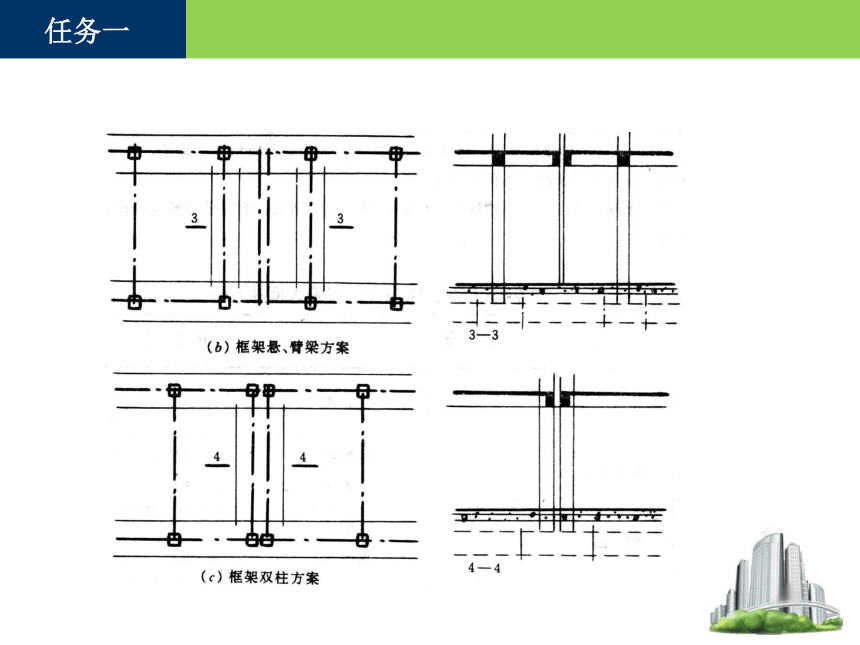

基础沉降缝
双墙基础方案
悬挑式方案
交叉式方案
任务二
任务二
3.1 防震缝的设置
设置防震缝的情况
1、建筑物立面高差大于6米
2、建筑物有错层，且楼板错层高差较大
3、建筑物各部分结构刚度、质量截然不同
设置位置：一般基础可不设防震缝，但与震动有关的建筑各相连部分的刚度差别很大时，也须将基础分开。
设置宽度：50~100mm
3 防震缝
任务三
3.2 防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸缩缝、沉降缝构造基本相同，只是宽度较大。
任务三
1、伸缩缝主要考虑建筑物上部的变形，缝宽最小
2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在沉降过程中有可能发生微量倾斜，因而缝较伸缩缝宽，且宽度随建筑高度的增加而加大
3、防震缝考虑地震时建筑物的摇摆，缝最宽
4、在抗震设防地区，设缝的宽度均按防震缝设置
3.3 变形缝宽度比较
任务三
任务三
