(共47张PPT)

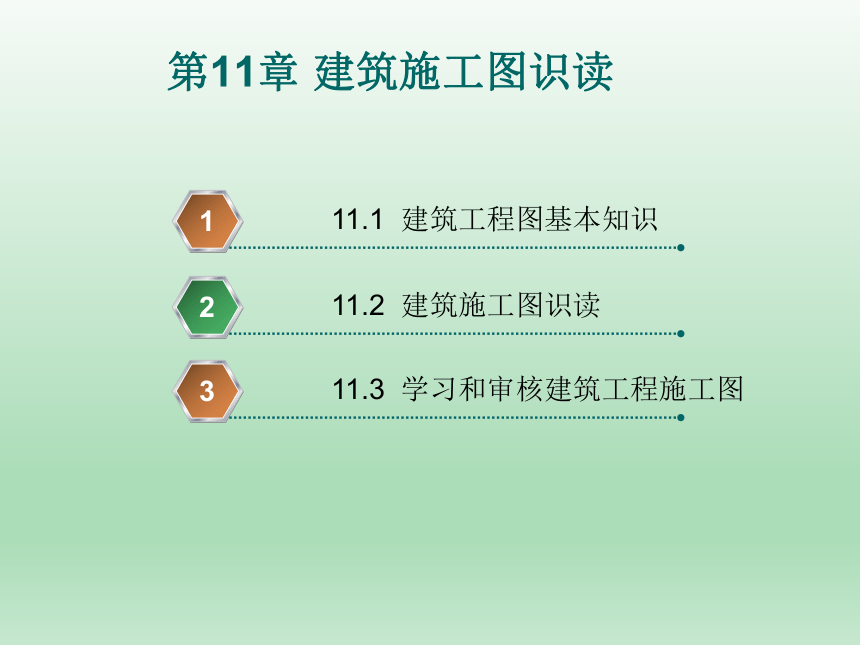

第11章 建筑施工图识读
11.1 建筑工程图基本知识
1
11.2 建筑施工图识读
2
11.3 学习和审核建筑工程施工图
3

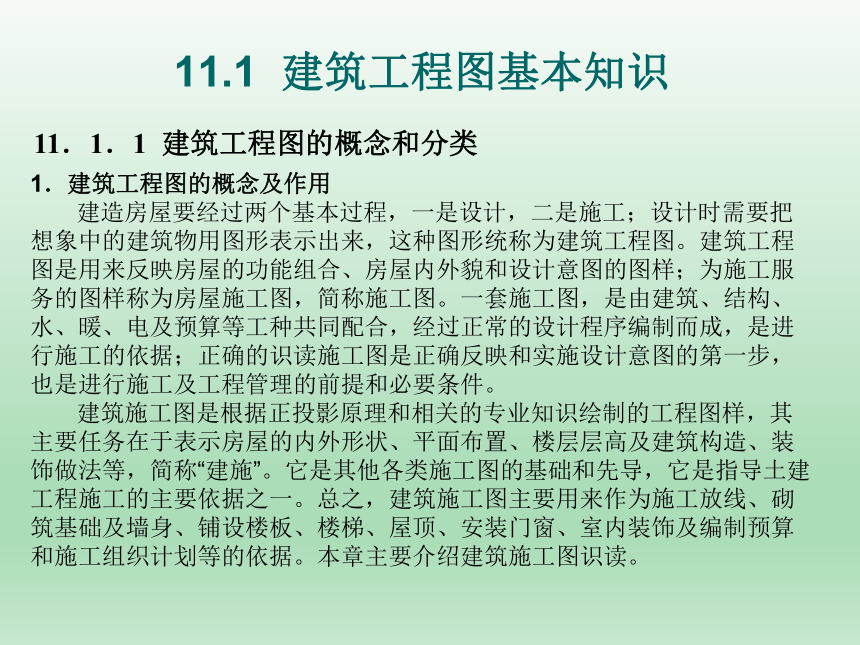

11.1 建筑工程图基本知识
11．1．1 建筑工程图的概念和分类
1．建筑工程图的概念及作用
建造房屋要经过两个基本过程，一是设计，二是施工；设计时需要把想象中的建筑物用图形表示出来，这种图形统称为建筑工程图。建筑工程图是用来反映房屋的功能组合、房屋内外貌和设计意图的图样；为施工服务的图样称为房屋施工图，简称施工图。一套施工图，是由建筑、结构、水、暖、电及预算等工种共同配合，经过正常的设计程序编制而成，是进行施工的依据；正确的识读施工图是正确反映和实施设计意图的第一步，也是进行施工及工程管理的前提和必要条件。
建筑施工图是根据正投影原理和相关的专业知识绘制的工程图样，其主要任务在于表示房屋的内外形状、平面布置、楼层层高及建筑构造、装饰做法等，简称“建施”。它是其他各类施工图的基础和先导，它是指导土建工程施工的主要依据之一。总之，建筑施工图主要用来作为施工放线、砌筑基础及墙身、铺设楼板、楼梯、屋顶、安装门窗、室内装饰及编制预算和施工组织计划等的依据。本章主要介绍建筑施工图识读。
11.1 建筑工程图基本知识
11．1．1 建筑工程图的概念和分类

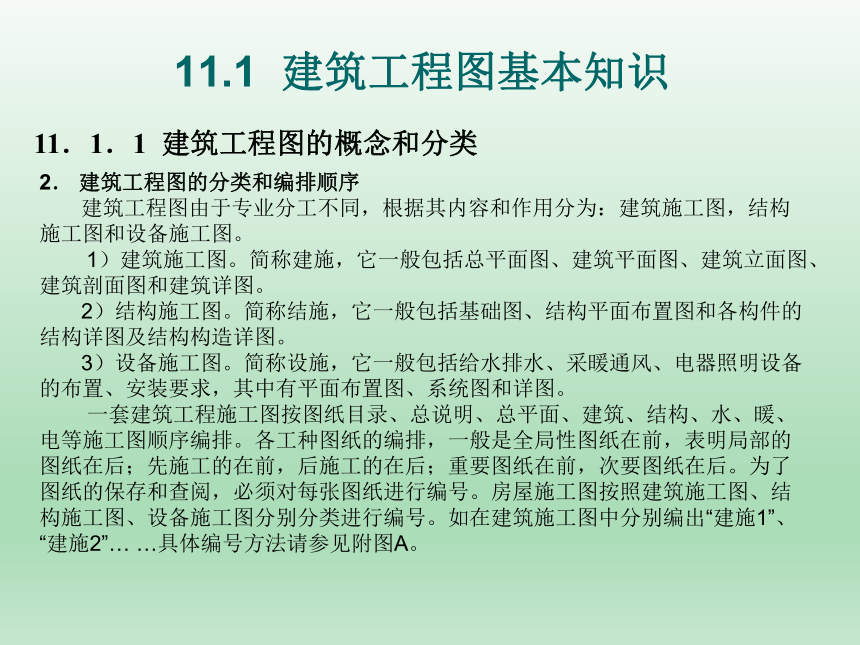

2． 建筑工程图的分类和编排顺序
建筑工程图由于专业分工不同，根据其内容和作用分为：建筑施工图，结构施工图和设备施工图。
1）建筑施工图。简称建施，它一般包括总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。
2）结构施工图。简称结施，它一般包括基础图、结构平面布置图和各构件的结构详图及结构构造详图。
3）设备施工图。简称设施，它一般包括给水排水、采暖通风、电器照明设备的布置、安装要求，其中有平面布置图、系统图和详图。
一套建筑工程施工图按图纸目录、总说明、总平面、建筑、结构、水、暖、电等施工图顺序编排。各工种图纸的编排，一般是全局性图纸在前，表明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。为了图纸的保存和查阅，必须对每张图纸进行编号。房屋施工图按照建筑施工图、结构施工图、设备施工图分别分类进行编号。如在建筑施工图中分别编出“建施1”、“建施2”… …具体编号方法请参见附图A。

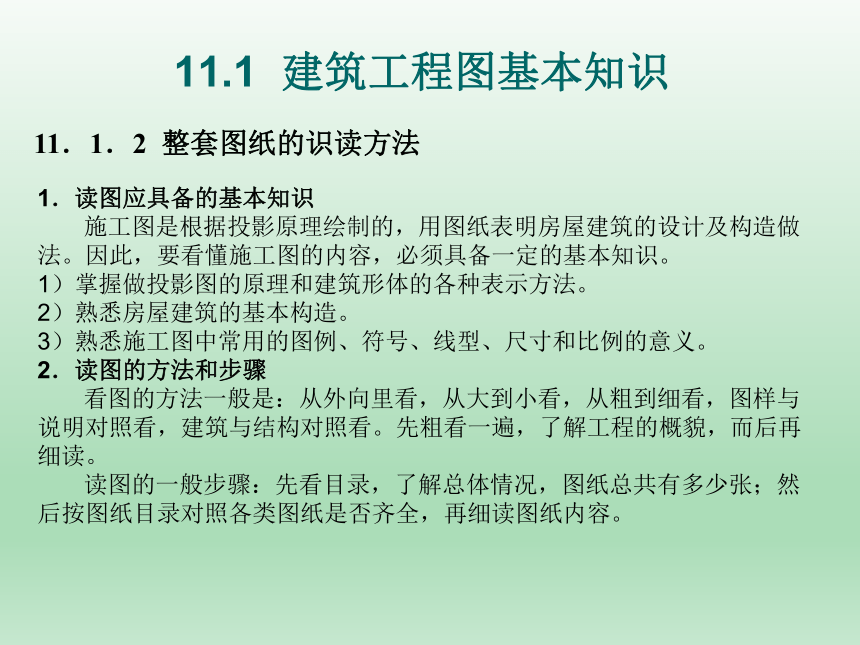

11.1 建筑工程图基本知识
11．1．2 整套图纸的识读方法
1．读图应具备的基本知识
施工图是根据投影原理绘制的，用图纸表明房屋建筑的设计及构造做法。因此，要看懂施工图的内容，必须具备一定的基本知识。
1）掌握做投影图的原理和建筑形体的各种表示方法。
2）熟悉房屋建筑的基本构造。
3）熟悉施工图中常用的图例、符号、线型、尺寸和比例的意义。
2．读图的方法和步骤
看图的方法一般是：从外向里看，从大到小看，从粗到细看，图样与说明对照看，建筑与结构对照看。先粗看一遍，了解工程的概貌，而后再细读。
读图的一般步骤：先看目录，了解总体情况，图纸总共有多少张；然后按图纸目录对照各类图纸是否齐全，再细读图纸内容。
11.1 建筑工程图基本知识
11．1．2 整套图纸的识读方法
1．读图应具备的基本知识
施工图是根据投影原理绘制的，用图纸表明房屋建筑的设计及构造做法。因此，要看懂施工图的内容，必须具备一定的基本知识。
1）掌握做投影图的原理和建筑形体的各种表示方法。
2）熟悉房屋建筑的基本构造。
3）熟悉施工图中常用的图例、符号、线型、尺寸和比例的意义。
2．读图的方法和步骤
看图的方法一般是：从外向里看，从大到小看，从粗到细看，图样与说明对照看，建筑与结构对照看。先粗看一遍，了解工程的概貌，而后再细读。
读图的一般步骤：先看目录，了解总体情况，图纸总共有多少张；然后按图纸目录对照各类图纸是否齐全，再细读图纸内容。
11.2 建筑施工图识读

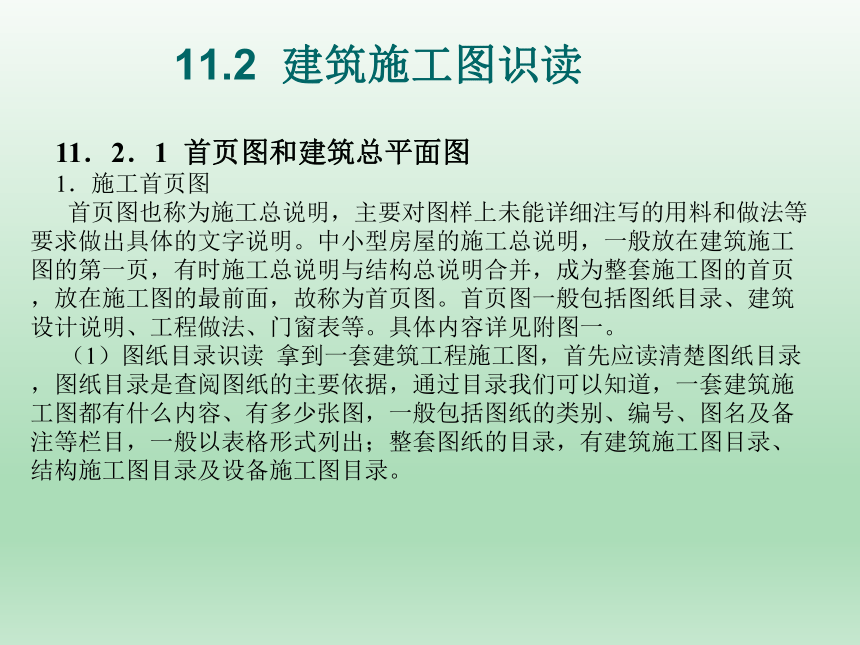

11．2．1 首页图和建筑总平面图
1．施工首页图
首页图也称为施工总说明，主要对图样上未能详细注写的用料和做法等要求做出具体的文字说明。中小型房屋的施工总说明，一般放在建筑施工图的第一页，有时施工总说明与结构总说明合并，成为整套施工图的首页，放在施工图的最前面，故称为首页图。首页图一般包括图纸目录、建筑设计说明、工程做法、门窗表等。具体内容详见附图一。
（1）图纸目录识读 拿到一套建筑工程施工图，首先应读清楚图纸目录，图纸目录是查阅图纸的主要依据，通过目录我们可以知道，一套建筑施工图都有什么内容、有多少张图，一般包括图纸的类别、编号、图名及备注等栏目，一般以表格形式列出；整套图纸的目录，有建筑施工图目录、结构施工图目录及设备施工图目录。
11.2 建筑施工图识读
（2）建筑设计说明 设计说明因工程性质、规模大小，内容有很大的不同，
主要包含以下项目：
1)本施工图的设计依据。一般包括，批准的设计任务书、合同文号及内
容，国家有关法律、方针政策及规定，采用新技术、设备、材料和新结构情
况，工程所在地区的自然条件，建筑场地的工程地质条件；水、暖、电及煤
气供应情况，交通道路条件；规划要求及人防、环保、消防、用地、抗震的
依据等。
2)工程项目的概况。一般包括工程项目规模、项目的组成内容；承担设
计的范围与分工。如建筑名称、建设地点、建设单位、建筑面积、建筑占地
面积，建筑工程等级、设计使用年限、建筑层数和高度、防火设计建筑分类
和耐火等级、地下室防水等级、抗震设防烈度等。
3)技术经济指标。主要技术经济指标一般根据建筑物不同的使用要求给
出，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积；
房间的使用面积可在平面图中标出），旅馆的客房间数和床位数，医院的
门诊人次和住院部的床位数，车库的停车泊位数等。
11.2 建筑施工图识读

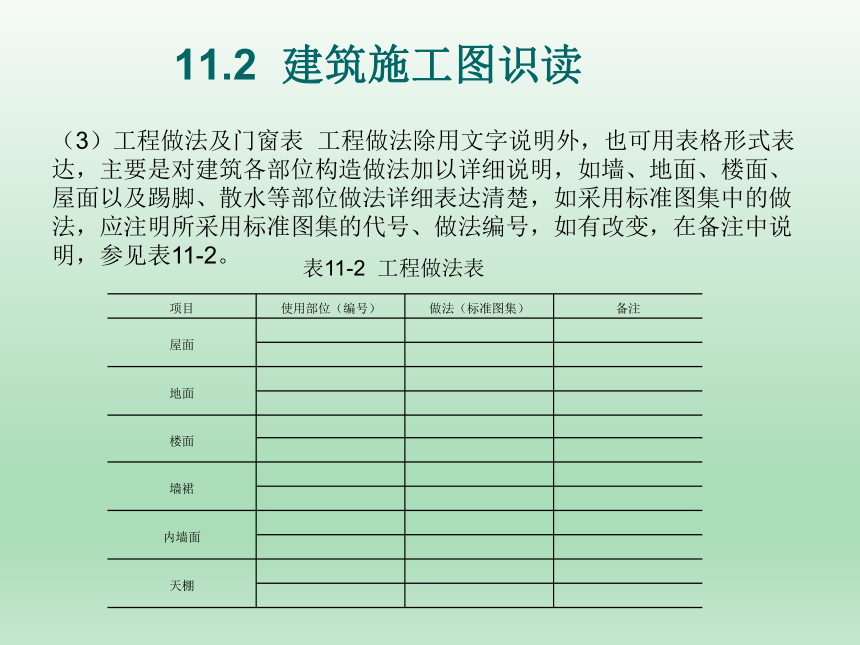

（3）工程做法及门窗表 工程做法除用文字说明外，也可用表格形式表达，主要是对建筑各部位构造做法加以详细说明，如墙、地面、楼面、屋面以及踢脚、散水等部位做法详细表达清楚，如采用标准图集中的做法，应注明所采用标准图集的代号、做法编号，如有改变，在备注中说明，参见表11-2。
项目 使用部位（编号） 做法（标准图集） 备注
屋面
地面
楼面
墙裙
内墙面
天棚
表11-2 工程做法表
11.2 建筑施工图识读

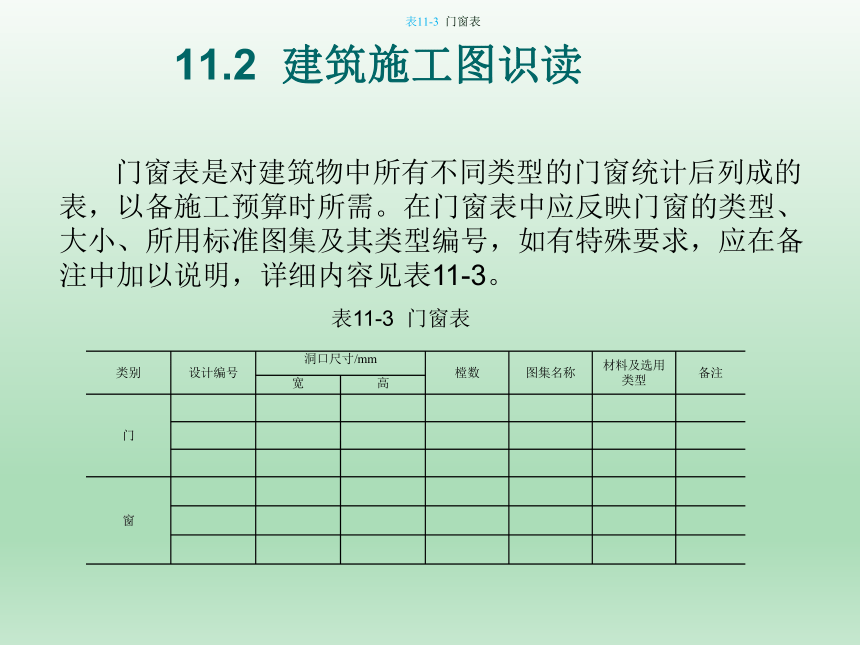

门窗表是对建筑物中所有不同类型的门窗统计后列成的表，以备施工预算时所需。在门窗表中应反映门窗的类型、大小、所用标准图集及其类型编号，如有特殊要求，应在备注中加以说明，详细内容见表11-3。
类别 设计编号 洞口尺寸/mm 樘数 图集名称 材料及选用类型 备注
宽 高 门
窗
表11-3 门窗表
表11-3 门窗表
11.2 建筑施工图识读
表11-3 门窗表

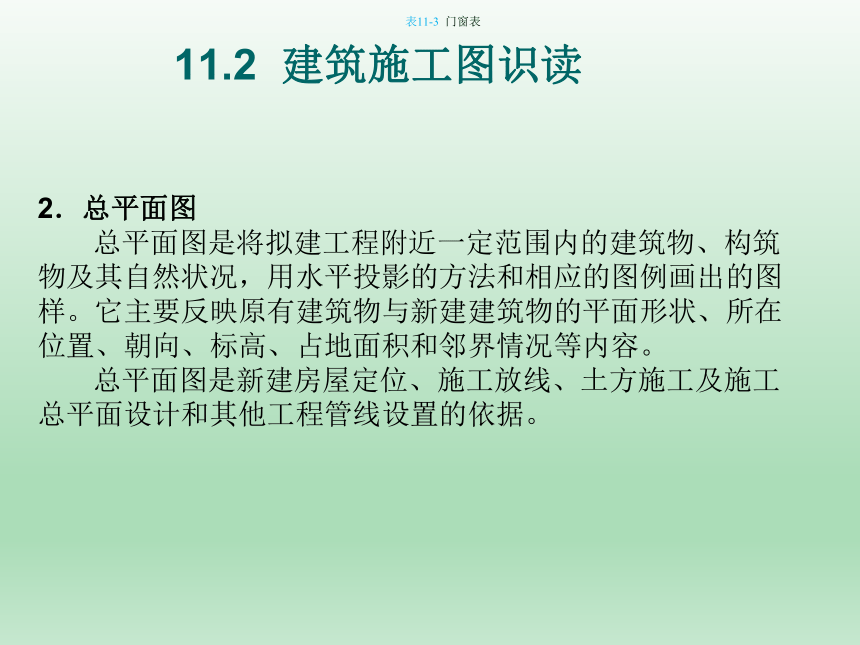

2．总平面图
总平面图是将拟建工程附近一定范围内的建筑物、构筑物及其自然状况，用水平投影的方法和相应的图例画出的图样。它主要反映原有建筑物与新建建筑物的平面形状、所在位置、朝向、标高、占地面积和邻界情况等内容。
总平面图是新建房屋定位、施工放线、土方施工及施工总平面设计和其他工程管线设置的依据。
11.2 建筑施工图识读
表11-3 门窗表

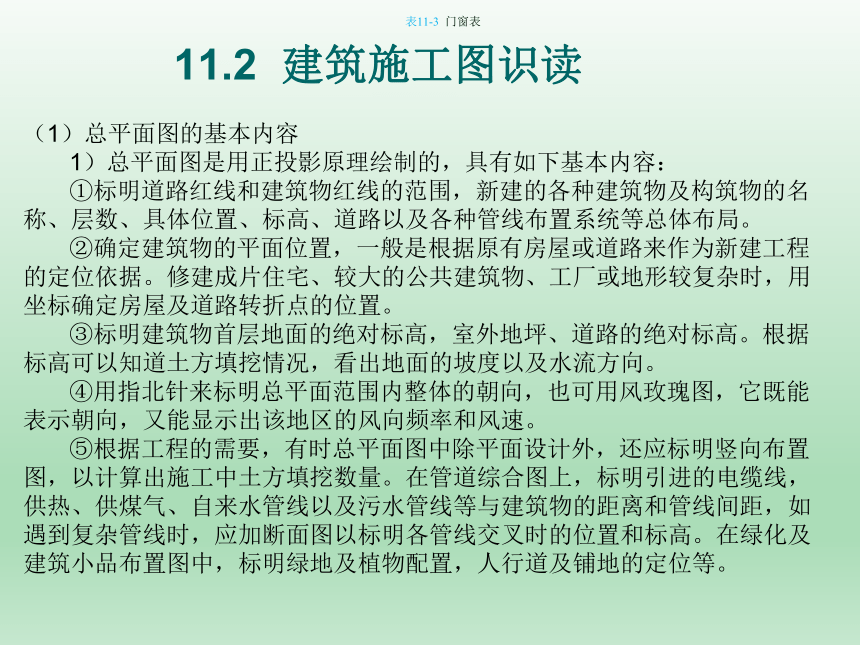

（1）总平面图的基本内容
1）总平面图是用正投影原理绘制的，具有如下基本内容：
①标明道路红线和建筑物红线的范围，新建的各种建筑物及构筑物的名称、层数、具体位置、标高、道路以及各种管线布置系统等总体布局。
②确定建筑物的平面位置，一般是根据原有房屋或道路来作为新建工程的定位依据。修建成片住宅、较大的公共建筑物、工厂或地形较复杂时，用坐标确定房屋及道路转折点的位置。
③标明建筑物首层地面的绝对标高，室外地坪、道路的绝对标高。根据标高可以知道土方填挖情况，看出地面的坡度以及水流方向。
④用指北针来标明总平面范围内整体的朝向，也可用风玫瑰图，它既能表示朝向，又能显示出该地区的风向频率和风速。
⑤根据工程的需要，有时总平面图中除平面设计外，还应标明竖向布置图，以计算出施工中土方填挖数量。在管道综合图上，标明引进的电缆线，供热、供煤气、自来水管线以及污水管线等与建筑物的距离和管线间距，如遇到复杂管线时，应加断面图以标明各管线交叉时的位置和标高。在绿化及建筑小品布置图中，标明绿地及植物配置，人行道及铺地的定位等。
11.2 建筑施工图识读
表11-3 门窗表
（1）总平面图的基本内容
1）总平面图是用正投影原理绘制的，具有如下基本内容：
①标明道路红线和建筑物红线的范围，新建的各种建筑物及构筑物的名称、层数、具体位置、标高、道路以及各种管线布置系统等总体布局。
②确定建筑物的平面位置，一般是根据原有房屋或道路来作为新建工程的定位依据。修建成片住宅、较大的公共建筑物、工厂或地形较复杂时，用坐标确定房屋及道路转折点的位置。
③标明建筑物首层地面的绝对标高，室外地坪、道路的绝对标高。根据标高可以知道土方填挖情况，看出地面的坡度以及水流方向。
④用指北针来标明总平面范围内整体的朝向，也可用风玫瑰图，它既能表示朝向，又能显示出该地区的风向频率和风速。
⑤根据工程的需要，有时总平面图中除平面设计外，还应标明竖向布置图，以计算出施工中土方填挖数量。在管道综合图上，标明引进的电缆线，供热、供煤气、自来水管线以及污水管线等与建筑物的距离和管线间距，如遇到复杂管线时，应加断面图以标明各管线交叉时的位置和标高。在绿化及建筑小品布置图中，标明绿地及植物配置，人行道及铺地的定位等。
11.2 建筑施工图识读
表11-3 门窗表
　
2）总平面图实例
①新建筑物。在图11-1总平面图中，拟建房屋是按1︰500的比例，用粗实线框表示，原有建筑用细实线框表示，并在线框内，用小黑点表示建筑层数，有几点就是几层，图中有4点，表示新建建筑有4层。
②新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置，通常是利用原有建筑物、道路等来定位的。在图11-1中，拟建住宅楼的西墙面距原有职工宿舍楼10m，楼房与学府路平行，其南墙面距路中心线为15m。
③绝对标高。在总平面图中，用绝对标高表示高度数值，单位为m。在图11-1中，拟建住宅楼底层地面的绝对标高是54m。楼外整平地面的绝对标高是53.20m。标高数值书写在标高符号横线上。
　　　　　　　　　　　　　　　　　　　　图11-1　总平面图 1：500
11.2 建筑施工图识读
（2）建筑总平面图识读
1）建筑总平面图识读方法（如图11-1所示）。
①了解图名、比例。
②了解工程性质、用地范围、地形地貌和周围环境情况。
③了解建筑的朝向和风向。
④了解建筑的平面形状和准确位置。
⑤了解新建房屋四周的道路、绿化。
⑥了解建筑物周围的给水、排水、供暖和供电的位置，管线布置走向。
11.2 建筑施工图识读
2）识读总平面图注意事项
①总平面图的内容大多数是用符号表示的，所以在看图之前要先熟悉图例符号的意义；表1-6为常用的图例索引，摘自《总图制图标准》（GB/T 50103-2010）。
②新建筑物外形（一般以±0.000高度处的外墙定位轴线或外墙面线为准）用粗实线表示。需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。
a．从平面图中了解工程性质，不但要看图，还要看文字说明。
b．查看总图比例，了解工程规模，总图一般比例1︰500，1︰1000，1︰2000。
c．看清用地范围内的新建、原有建筑，拟建以及需拆除的建筑物或构筑物的位置，新旧道路的布局，周围环境和建设地段内的地形、地貌等。
11.2 建筑施工图识读
2）识读总平面图注意事项
③查看将要新建的建筑物的室内外地面高差和道路标高，或有关部门给定的参照物的标高以及附近原有建筑物的标高，地面坡度及排水走向等。
④根据指北针或风玫瑰图看清楚朝向。
⑤查看图中尺寸是以坐标网形式表现的，还是一般标注形式，以便准确的知道建筑物或构筑物的占地面积和相对距离。
⑥总平面图中的各种管线要仔细看，有的复杂工程管线密如蜘蛛网，管线上的窨井、检查井要看清编号和数目。要看清管径、中心距离、坡度、从何处引进到建筑物或构筑物，看清具体位置。
⑦在绿化布置上要看清草坪、树丛、乔木、灌木、松墙等，树种以及花坛、小品、桌、凳、长椅、林荫小道、矮墙、栏杆等物体的具体尺寸、材料、做法、及建造要求。
⑧以上全部内容要查清定位依据。总图中内容较多且繁杂，要仔细认真阅读。
11.2 建筑施工图识读
11．2．2 建筑平面图
建筑平面图主要表示房屋的平面形状、大小，内部分割和使用功能（如出
入口、各房间的关系、楼梯和走廊的位置等）；墙体、柱材料和厚度，门
窗类型与位置。它是房屋施工图中最基本的图样之一，同时也是施工放线、
砌筑墙体、安装门窗和编制预算的主要依据。
1．建筑平面图形成及内容
假想用一个水平剖切面沿房屋的门、窗洞口的位置（距地面1m左右）把
整个房屋切开，移去上面部分，对其下面部分作水平面投影，所得的水平剖
面图，即为建筑平面图，简称平面图。
一般来说，房屋有几层，就应该有几个平面图，沿房屋底层门窗洞口剖
切所得到的平面图称为底层平面图，沿二层门窗洞口剖切所得到的平面图称
为二层平面图，以此类推，可得三层、四层……平面图，最高一层的平面图
称为顶层平面图。但是，有些楼层除标高不同外，其余的平面布置相同，这
时可以用一个平面图表示，这样的平面图称为标准层平面图。所以一般房屋
有底层平面图、标准层平面图、顶层平面图。另外，还应有屋顶平面图，它
是由屋顶的上方向下作屋顶外形的水平投影而得到的平面图，用它来表示屋
顶的情况，如屋面排水的方向、坡度、雨水管位置及屋顶的构造等。
如图11-4示。建筑平面图的方向宜与总平面图方向一致。
11.2 建筑施工图识读
建筑平面图上主要反映以下内容：
1）所有墙、柱的定位轴线及其编号、尺寸。
2）所有房间的名称及门窗编号、位置、大小及开启方向。
3）三道尺寸线：①横向、纵向的总长尺寸，②轴线间距尺寸（墙、柱距，跨度），③细部尺寸（门窗洞口尺寸，洞口边到轴线间的距离尺寸，墙、柱宽等）。
4）注出室内外的高差及室内楼地面的标高。
5）表示电梯、楼梯、自动扶梯上下行方向及主要尺寸，规格、编号。
6）详图的索引和标准图集的索引，剖切线位置及编号等。
7）主要建筑设备、固定家具的位置，如卫生洁具、雨水管、水池、案台、隔断等。
8）表示阳台、雨篷、台阶、斜坡、烟道、通风道、管井、消防梯、散水、排水沟、花池等的尺寸及位置。
9）综合反映其他工种如水、暖、电、煤气等对土建工程的要求，如地沟、配电箱、消火栓、预埋件等的预留洞在墙或楼板上位置及尺寸。
10）底层平面图上应标明指北针。
11.2 建筑施工图识读
11）屋顶平面图的基本内容。具体识读有以下几方面内容。
①屋面平面图有轴线及轴线编号，由分水线、汇水线，坡向符号及坡度，
雨水口，出屋面的人孔，爬梯、挑檐，并有索引的内容。有时还有女儿墙，
出屋面的楼梯间等。
②如果是坡屋面的平面图，屋面的坡度可以用直角三角形来表示。
③在屋面标高不同时，屋面平面可以按不同的标高分别绘制，在下一层平
面上表示过的屋面，不应再绘制在上一层平面上；也可以将不同标高的屋
面画在一起，但应注明不同的标高（均注结构板面）。根据图纸复杂程度
来选择绘制方法。
12）一般平面图采用的比例是1︰100、1︰150、1︰200来绘制。根据工程
性质及复杂程度，必要时可选择绘制局部放大图。
11.2 建筑施工图识读
2．建筑平面图识读
（1）图名及比例 先从标题栏中了解工程名称、平面图的图名、比例等内容，如一层平面图、二层平面图、… …，比例为1︰100。
（2）建筑物的朝向和总平面布置、形状、尺寸 根据图中指北针的方向可知建筑物朝向，如图11-2所示知建筑物朝向为东北向，一层总长30.24m，总宽10.64m，形状长方形，通过这些尺寸，可计算出房屋的用地面积，建筑面积等；建筑占地面积为首层外墙外边线所包围的面积；建筑面积是指各层建筑外墙结构的外围水平面积之和。从图中墙的分隔情况和房间的名称，可以了解到房屋内部各房间的配置、用途、数量及其相互间的关系。按每个区域的使用功能去记，是对图纸加深记忆的最好办法。
（3）定位轴线编号及其间距、各部分的尺寸 根据轴线编号及间距读清楚各部分的尺寸，注意三道尺寸线，细部尺寸的和是否能对应相应开间的尺寸，开间的总和是否和总长吻合，如有不清楚要记一下问题，各细部的位置及大小尺寸，如门窗洞宽和位置、柱的大小和位置等，都应与轴线联系起来。
11.2 建筑施工图识读
（4）建筑物中各部位的标高 在平面图中，对建筑物各组成部分，如地面、
楼面、楼梯平台面、室外台阶面、阳台地面等，应分别注明标高。
这些标高均采用相对标高，即相对于标高零点（±0.000）的标高，
如图11-2所示标高-0.800，表示比±0.000低了0.800m。
（5）门窗位置和编号、数量 如图11-2所示 中M-1、、M-2、 M-3……,
C-1、C-2、C-3……等；不同的编号说明门窗的类型不同，阅读时要与
门窗明细表对照。至于门窗的细部做法，要看门窗构造详图。
（6）建筑剖面图的剖切位置、索引标志 在底层平面图中的适当位置画
建筑剖面图的剖切位置和剖视方向，以便与剖面图对照阅读，读图时
注意剖切线是否转折等；索引标志表示的细部做法或采用标准图集做法，
通过索引符号找出所在的图纸位置或标准图集号，以便施工人员查阅。
如图11-2中1—1及2—2剖面。
（7）其他细部 如楼梯、搁板、墙洞等位置及尺寸，各专业设备布置情况，
如卫生间的便池、洗手池等，读图时注意位置、尺寸及形式。
11.2 建筑施工图识读
11．2．3 建筑立面图
建筑立面造型是建筑物的外部形象。是建筑艺术的表现，同时也反映着
设计者的审美意识、设计手法及建筑材料的应用、色彩的选用等；建筑立面
图主要用来表示建筑物的立面和外形轮廓，并标明外墙装修要求，是建筑物室
外装修主要依据。
1．建筑立面图形成及内容
在与房屋立面平行的投影面上所作的正投影图，就是建筑立面图，简称
立面图。其中反映出房屋主要的外貌特征的立面图称为正立面图，其余的相
应称为背立面图和侧立面图等；也可按房屋的朝向来划分，如图示，图11-5
北立面图、图11-6南立面图、图11-7东立面图等。有时也按轴线编号来命名，
如①～⑦立面图等。如图11-5是北立面图（也是⑦～①立面图）（局部），
如图11－6是南立面图（也是①～⑦立面图）（局部）。
http://www..cn
11.2 建筑施工图识读
图11-5
http://www..cn
11.2 建筑施工图识读
图11-6
图11-7
11.2 建筑施工图识读
建筑立面图主要反映以下内容。
1）画出建筑物外轮廓及主要结构和建筑构造部件的位置，如可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨篷、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分格线等内容。
2）标出建筑物立面上的主要标高。一般有以下内容。
①室外地坪的标高。
②台阶顶面的标高。
③各层门窗洞口标高。
④阳台扶手、雨篷上下皮的标高。
⑤外墙面上突出的装饰物的标高。
⑥檐口部位的标高。
⑦屋顶上水箱、电梯机房、楼梯间的标高。
3）注出建筑物两端的定位轴线及其编号。
4）注出各部位装饰材料名称及其做法、需详图表示的索引符号。
5）在平面上表达不清楚的编号。
6）图纸比例一般采用1︰100、1︰150、1︰200来绘制。
7）墙的立面三道尺寸线：总高、层高、细部尺寸。
11.2 建筑施工图识读
2．建筑立面图识读
1）了解图名、比例，弄清该立面图在整个建筑形体中所处的位置。如图11-5北立面图1：100；
2）了解建筑物的外貌及墙体的各细部组成部分。如台阶、门窗形状、阳台、雨篷、屋顶形状及位置。
3）了解建筑物的外装修做法与所用材料。如图11-6南立面图中白水泥砂浆抹面、褐色水刷石。
4）了解建筑物各部位的高度尺寸、关键部位的标高；如图11-5所示，室外地面标高-0.800，室内地面标高±0.000,每层窗顶标高及楼房总高等。
建筑立面图识读注意事项：
看立面图，除了看立面的尺寸、标高和立面外观外，还应注意与平面图对应着看，是否有外装修的说明及索引内容等。
11.2 建筑施工图识读
11．2．4 建筑剖面图
建筑剖面图主要是用来表示建筑物的内部在高度方向结构或构造形式、
分层情况及高度等。如屋顶的坡度、楼房的分层、房间和门窗各部分的高
度等。建筑物的竖向尺寸主要标注在剖面图上。
1．建筑剖面图形成及内容
建筑剖面图系假想用一平面把建筑物沿垂直方向切开，切开后得到的
切面部分的正投影图叫做剖面图。因剖切位置不同，剖面图又分为横剖面
图和纵剖面图。剖面图一般选择建筑物内部做法有代表性、空间变化比较
复杂的部位，如楼梯间，并应尽量使剖切面通过门窗洞口。剖切位置应在
底层建筑平面图上用剖切线标出，建筑剖面图的图名应与平面图的剖切符
号一致；剖切线的长线表示剖切位置，短线表示剖视方向，剖切位置的编
号写在表示剖视方向的一方；根据建筑物的平面情况，剖切线可以转折一次。
如图11-2、1-1剖面。
11.2 建筑施工图识读
建筑剖面图一般有以下内容：
1）表示被剖视切到的墙、柱、梁及其定位轴线编号。
2）表示被剖视切到的主要结构和建筑构造部件，如室内外地面、各层楼板、屋顶、檐口、女儿墙、门窗、楼梯、阳台、雨篷、台阶、防潮层、踢脚板、散水、明沟等剖切到及可见的内容。
3）标注高度尺寸与标高。
①高度尺寸：应标注门窗洞口高度、层间高度和建筑总高度三道尺寸线。
② 标高：室内外地面、各层楼板、平台、屋面板、檐口、女儿墙顶、雨篷板，高出屋面的建筑物、构造物及其他特殊构件的标高；
4）表示楼地面及屋顶构造做法，构造详图的索引符号；
5）剖面图的比例应与平面图和立面图的比例一致，因此在剖面图上一般不画材料图符号。
11.2 建筑施工图识读
2．建筑剖面图识读
（1）建筑剖面图识读的主要内容
1）了解图名、比例，根据剖切符号查阅该剖面图在底层建筑平面图中的剖切位置、剖视方向。大致了解建筑被剖切的部分和未被剖切但可见部分；如图11-8 1-1剖面图，它的剖切位置由底层平面图（图11-2）中可看出，是通过单元入口、楼梯间及一个阳面居室的部位，是阶梯剖面图，剖视方向是自右向左；
2）详细了解建筑物被剖切的部分，如墙体、楼板、楼梯和屋顶；
3）详细了解建筑物未被剖切但可见部分；
4）了解剖面图上各部位的高度尺寸、主要部位的标高；如图11-8 1-1剖面图中，房屋总高14m，层高3m，门高2.4m；
5）了解构造详图的索引符号位置及编号。剖面图中不能详细表达的地方，有时用详图索引好另画详图表示。
图11-9 2-2剖面图的剖切位置是通过有代表性的阳面、阴面两个居室、内纵墙和壁柜的部位，剖视方向也是自右向左。
11.2 建筑施工图识读
图11-8
图11-9
11.2 建筑施工图识读
建筑剖面图识读注意事项：
首先要看是怎样剖切的，剖面图要与各层平面图对应着看，核对剖面图
表示的内容与建筑平面图剖切位置线是否一致；按照从外到内、从上到下，
反复查阅，最后在头脑中形成房屋的整体形状；还要看剖面图中有哪些索引
内容，有些部位要与详图结合起来，同时注意尺寸与标高。
11.2 建筑施工图识读
11．2．5 建筑详图
建筑的平、立、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反应的内容多，比例小，对建筑的细部构造难以表达清楚；为了满足施工与预算的要求，对建筑物的细部构造按正投影的原理，用较大的比例详细地表达出来，这种图称为建筑详图，也叫做大样图。是建筑平、立、剖面图的补充说明。详图的特点是比例大，反映的内容详尽，将工程的细部构造、形状、大小、材料、做法等一一表达清楚，并严格编制索引符号，以便查阅；
常用的比例有1︰50、1︰20、1︰10、1︰5、1︰2、1︰1等。
1．建筑详图的内容
建筑详图主要表示以下内容。
1）表示建筑构配件的详细构造及连接关系（如门、窗、楼梯、阳台等）；
2）表示建筑物细部及剖面节点的形式、做法、用料、规格及详细尺寸（如
檐口、窗台、明沟、楼梯扶手、踏步、楼地面等）；
3）表明施工要求及制作方法。
建筑详图主要有：外墙详图、楼梯详图、阳台详图、门窗详图等。
下面介绍建筑图中使用最多的几种详图识读方法。
11.2 建筑施工图识读
2．建筑详图的识读
（1）详图索引标志 为了方便查阅详图，在平、立、剖面图中，常常用索
引标志符号，注明已画出详图的位置、详图的编号以及详图所在的图纸编号。
同时在详图上也要注明详图的编号和被索引的图纸的编号。这种表示方法叫
详图索引。如图11-9所示墙体节点详图索引符号，表示该处有详图，并且在
本张图纸内。
（2）外墙详图 外墙详图也叫外墙大样图，是建筑剖面图上外墙体的放大
图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、
勒脚、防潮层、散水、明沟的尺寸、材料及做法等构造情况，墙身剖面详图
配合建筑平面图可以为砌墙、室内外装修、立面窗口、放预制构件等提供做
法，并为编制工程施工预算和材料准备提供依据。
在多层房屋中，各层构造情况基本相同，可只画墙脚、檐口和中间部分
三个节点，门窗一般采用标准图集，为简化作图，通常采用省略画法，即在
门窗洞口处断开。
11.2 建筑施工图识读
1）墙身详图的基本内容
①墙脚。外墙墙脚主要指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小、材料及其构造情况。
②中间部分。主要包括楼层、门窗过梁及圈梁的形状、大小、材料及其构造情况，还应表示出楼板与外墙的关系。
③檐口。应表示出屋顶、檐口、女儿墙及屋顶圈梁的形状、大小、材料及其构造情况。墙身详图一般用1︰20比例绘制，由于比例较大，各部分构造均应详细表达出来，并画出相应图例符号。
2）外墙详图的识读方法：
① 了解墙身详图的图名，根据详图剖切平面的编号，与平面图中的剖切位置或立面图上的详图索引标志、朝向、轴线编号要对应，完全一致；
②了解外墙厚度与轴线的关系，轴线是在墙中还是偏向一侧的，墙上有哪些不同的变化，具体位置及尺寸；
③看图是从下到上或由上到下的顺序，一个节点、一个节点的看，了解各部位的详细构造、尺寸、做法，并与材料作法表对应；
④先从第一个节点，如了解墙脚构造；
⑤了解中间结点；
⑥了解檐口部位的做法。
11.2 建筑施工图识读
图11-10 外墙身剖面详图
a)屋顶、女儿墙节点
b)窗台、窗顶节点
11.2 建筑施工图识读
c)勒脚、散水节点
图11-10 外墙身剖面详图
11.2 建筑施工图识读
3）外墙详图的识读注意事项：
①墙身详图可以明确、清楚的表示出每项工程中绝大部分主体装修做法，所以，除了读懂图的全部内容外，还应仔细与平、立、剖和其他专业的图联
系阅读。如勒脚下面的基础墙做法要与结构施工图的基础平面图和剖面图联
系阅读；楼层与檐口、阳台、雨篷等也应和结构施工图的各层楼板平面图和
剖面节点联系阅读；这样才能加深理解并从中清楚图纸相互间的联系和发现
可能出现的问题。
②要反复校核图内尺寸、标高是否一致，并与该工程其他专业的图纸反
复校核，有时会出现本专业图纸之间或遇其他专业图纸之间在尺寸、标高，
甚至做法上产生不一致现象，给施工人员阅读图纸或施工带来很多困难。
③每条可见轮廓线可能代表一种材料做法，所以不能忽视每一条可见轮
廓线。
11.2 建筑施工图识读
（3）楼梯详图 楼梯是多层与高层建筑中上下层之间的主要垂直交通与疏散的基本设施，楼梯的构造较为复杂，所以需要有详图专门说明。楼梯的组成构件，在前面第7章中已讲述。楼梯详图主要表示楼梯的类型、平、剖面尺寸，结构形式及踏步、栏杆等装修做法，是楼梯施工放样的主要依据。楼梯详图一般包括楼梯平面图、楼梯剖面图和楼梯踏步、栏杆节点详图。一般尽可能画在一张施工图上，且平、剖面图的比例一致，以便对照阅读。楼梯详图比例放大绘制，以便清楚表达详细构造。
1）楼梯平面图。用一个假想的水平面在该层往上走的第一个梯段中部
剖切，向下投影而形成的投影图；也可以说是建筑平面图中楼梯间的比例放
大后画出的图样，常用的比例为1︰50。除底层和顶层平面图外，中间无论
多少层，只要各层楼梯做法完全相同，可只画一个平面图，称为标准层平面
图。楼梯平面图要表达出楼梯间墙身轴线、楼梯间的长宽尺寸，楼梯的跑数，
每跑楼梯的宽度及踏步数，踏步的宽度，休息平台的位置、尺寸及标高。楼
梯平面图识读：根据轴线编号，了解楼梯间在房屋中的位置；了解楼梯间、
梯段、梯井、平台的尺寸、构造形式，楼梯踏步的宽度和踏步数；了解楼梯
的走向，栏杆设置及楼梯上下起步位置；了解楼层标高和休息平台标高。
11.2 建筑施工图识读
楼梯平面图识读：根据轴线编号，了解楼梯间在房屋中的位置；了解楼梯间、梯段、梯井、平台的尺寸、构造形式，楼梯踏步的宽度和踏步数；了解楼梯的走向，栏杆设置及楼梯上下起步位置；了解楼层标高和休息平台标高。
如图11-11a所示底层平面图为水平剖切平面沿底层上行第一梯段及单元入口门洞的某一位置切开时，得到底层平面图。
图11-11a
11.2 建筑施工图识读
如图11-11b示为二层平面图 当水平剖切平面沿二层上行第一梯段及梯间窗洞口的某一位置切开时，便可得到如图中所示的二层平面图。
　　如图11-11c示为顶层平面图 当水平剖切平面沿顶层门窗洞口的某一位置切开时，便可得到如图中所示的顶层平面图。
在底层平面图中，还应注出楼梯剖面图的剖切位置和投影方向。如图11-11a楼梯平面图中1—1剖面。
图11-11c
图11-11b
11.2 建筑施工图识读
2）楼梯剖面图 用一个假想的铅垂面通过各层的一个梯段和门窗洞口将楼
梯垂直剖切，向另一个未剖切到的梯段方向投影所作的剖面图，即为楼
梯剖面图。楼梯剖面图重点表明楼梯间的竖向关系，如各个楼层和各层休
息平台板的标高，楼梯梯段和每个楼梯段的踏步数，各构件的构造做法，
楼梯栏杆（栏板）及扶手的高度与式样，楼梯间门窗洞口的位置及尺寸；
常用比例为1︰50，如果各层楼梯构造相同，且踏步尺寸和数量相同，楼
梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。
楼梯剖面图应注明各楼层面、平台面、楼梯间窗洞的标高、踏步的数
量及栏杆的高度等。还要表示出楼梯栏杆、扶手和踏步详图，表明栏杆的
式样、高度、尺寸、材料及构造做法等。
11.2 建筑施工图识读
楼梯剖面图识读：
了解楼梯的构造形式，如图11-12所示楼梯的结构形式为板式楼梯；了解楼梯梯段数、踏步级数，如图11-12所示每段踏步级数10级；了解楼梯竖向和进深方向尺寸，如楼层标高、平台标高等；了解梯段、平台、栏杆、扶手等的构造及材料说明；了解图中的索引符号。
如图11-12所示为1－1楼梯剖面图。它的剖切位置和投影方向已表示在图11-11a的底层平面图中。该剖面图实际是建筑剖面图（图11-8）的局部放大图。它主要表明各梯段、休息平台的形式和构造。由图可以看出，这是一个现浇钢筋混凝土板式楼梯，每层有两个梯段。
在楼梯平面图中，每梯段踏步面的个数均比楼梯剖面图中对应的踏步个数少一个，这是因为平面图中梯段的最上面一个踏步面与楼面平齐。
图11-12
11.2 建筑施工图识读
图11-12
11.2 建筑施工图识读
3）楼梯节点详图 楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用
标准图集，则直接引用标准图集代号，如采用特殊形式，则用较大的比例如1︰10、
1︰5、1︰2、1︰1详细表示其形状、尺寸、所用材料及具体做法。如图11-13所示。
图11-13 楼梯节点详图
a）踏步大样图
b)栏杆、扶手大样图
11.3 学习和审核建筑工程施工图
11．3．1 概述
一套建筑工程施工图，包括图纸目录、总说明、总平面、建筑、结构、
水、暖、电、等施工图；每个专业都有各专业的编号，编排顺序，各专业
的建筑工程施工图，应按图纸内容的主次关系系统地编排；工程管理人员，
要熟悉工程图的基本情况，才能确定工程规模，制定合理的工程管理措施
，所以在学习和审核施工图时，要通过施工图来了解工程的总体情况；一般
情况下，基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，
次要部分在后；布置图在前，构件图在后；先施工的在前，后施工的在后。
在审核和识读建筑工程施工图时，要掌握正确的识读方法和步骤。
11.3 学习和审核建筑工程施工图
11．3．2 学习和审核建筑工程施工图
在识读整套建筑工程施工图纸时，应按照“了解总体、顺序看图、前后对
照、重点细读”的原则来看图。
1．了解总体
拿到建筑工程施工图后首先根据目录、总平面图和施工总说明，大致了解工程概况；对照目录检查图纸是否齐全，采用哪些标准图集，并准备齐标准图集。然后根据建筑平、立、剖面图，大体上想象一下建筑物的立体形象及内部布置。
2．顺序看图
在总体了解建筑物的情况后，根据施工的先后顺序，从基础到墙体（或柱）、结构的平面布置以及各专业的相互联系和制约，建筑构造及装修的顺序等
都要仔细阅读有关图纸。
11.3 学习和审核建筑工程施工图
11．3．2 学习和审核建筑工程施工图
4．重点细读
在对整个工程情况了解之后，根据不同的专业，分工细读；各个专业有
各自的重点，在对专业重点细读时，要将遇到的问题一一记录下来及时向设
计部门反映，必要时可形成文字发给设计部门。在熟悉各专业施工图的基础
上，工程开工前，一般安排设计、施工及建设单位技术人员统一进行图纸会
审。
总之，要想熟练地识读建筑工程施工图，除了掌握投影原理外，还要熟
悉国家有关部门规定的建筑制图统一标准，并且必须掌握各专业施工图的用
途、图示内容和表达方法。此外，还要经常深入施工现场，对照图纸，观察
实物，这是一个提高识图能力的最好的方法

展开更多......

收起↑
