第9章 楼梯与电梯

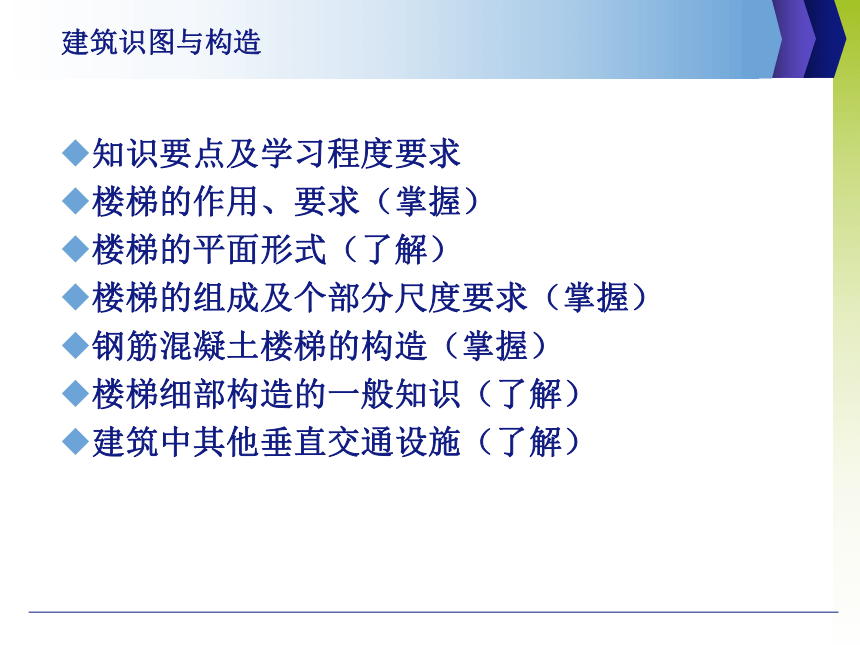

知识要点及学习程度要求
楼梯的作用、要求（掌握）
楼梯的平面形式（了解）
楼梯的组成及个部分尺度要求（掌握）
钢筋混凝土楼梯的构造（掌握）
楼梯细部构造的一般知识（了解）
建筑中其他垂直交通设施（了解）
建筑识图与构造
9．6 电梯及自动扶梯
9．6．1电梯
1．电梯的分类
（1）按使用性质分
1）客梯：主要用于人们在建筑物中的垂直联系。
2）货梯：主要用于运送货物及设备。
3）消防电梯：用于发生火灾、爆炸等紧急情况下作安全疏散人员和消防人员紧急救援使用。
（2）按电梯行驶速度分
1）高速电梯：速度大于2m/s，梯速随层数增加而提高，消防电梯常用高速。
2）中速电梯：速度在2m/s之内，一般货梯，按中速考虑。
建筑识图与构造

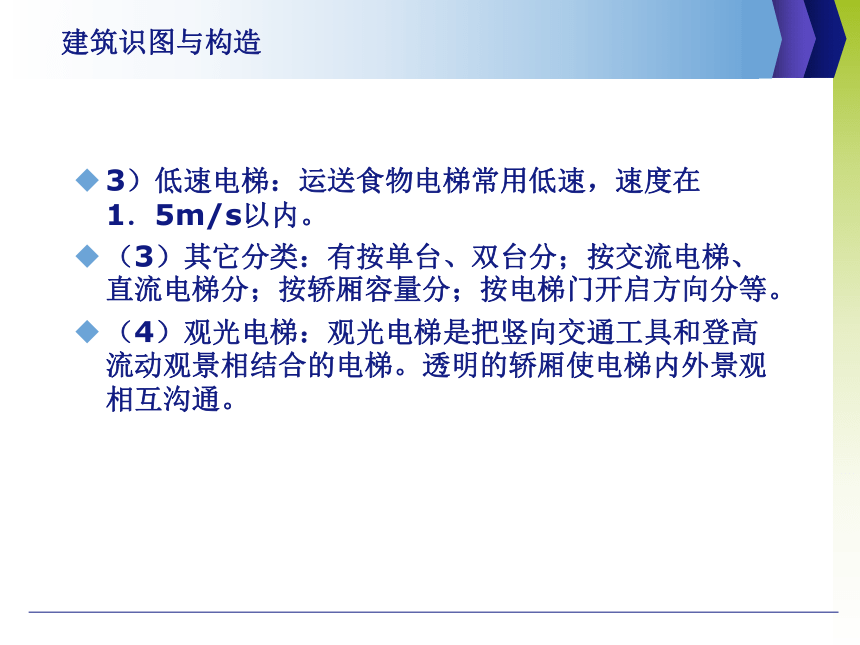

3）低速电梯：运送食物电梯常用低速，速度在1．5m/s以内。
（3）其它分类：有按单台、双台分；按交流电梯、直流电梯分；按轿厢容量分；按电梯门开启方向分等。
（4）观光电梯：观光电梯是把竖向交通工具和登高流动观景相结合的电梯。透明的轿厢使电梯内外景观相互沟通。
建筑识图与构造
建筑识图与构造

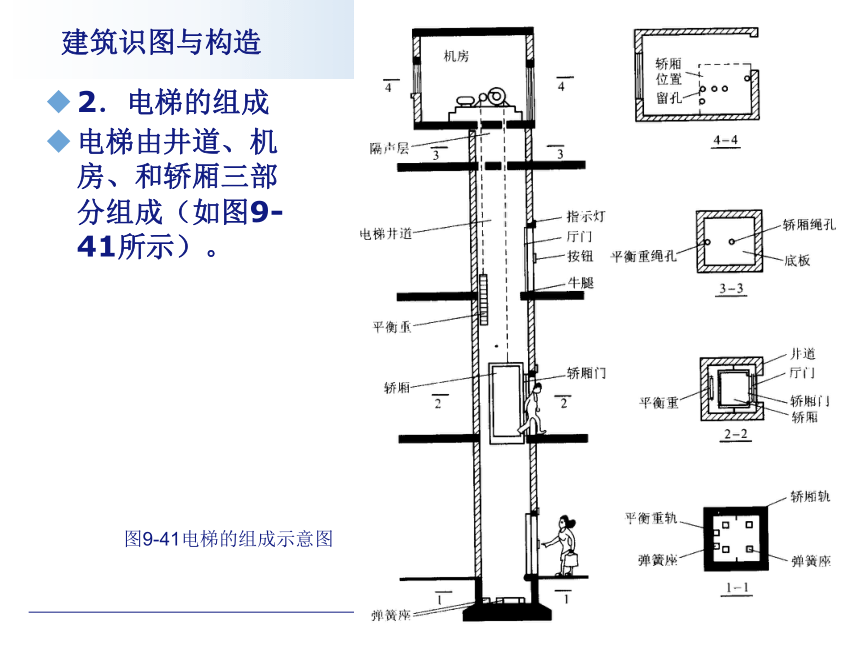

图9-41电梯的组成示意图
2．电梯的组成
电梯由井道、机房、和轿厢三部分组成（如图9-41所示）。
建筑识图与构造
图9-42电梯井道内部透视示意
建筑识图与构造
（1）电梯井道。
图9-43电梯井道
a）单台电梯井道 b）两台电梯井道
建筑识图与构造
图9-44电梯门厅构造
建筑识图与构造
图9-45机房隔声层
（2）电梯机房
（3）轿厢
9．6．2 自动扶梯
建筑识图与构造
　　图9-46自动扶梯示意图
