(共11张PPT)
第7章 墙体

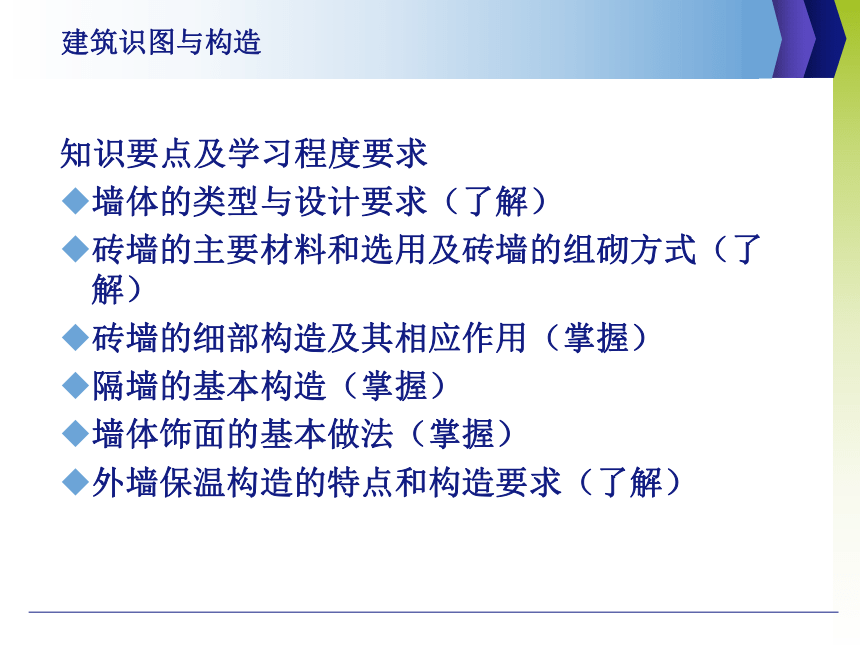

知识要点及学习程度要求
墙体的类型与设计要求（了解）
砖墙的主要材料和选用及砖墙的组砌方式（了解）
砖墙的细部构造及其相应作用（掌握）
隔墙的基本构造（掌握）
墙体饰面的基本做法（掌握）
外墙保温构造的特点和构造要求（了解）
建筑识图与构造

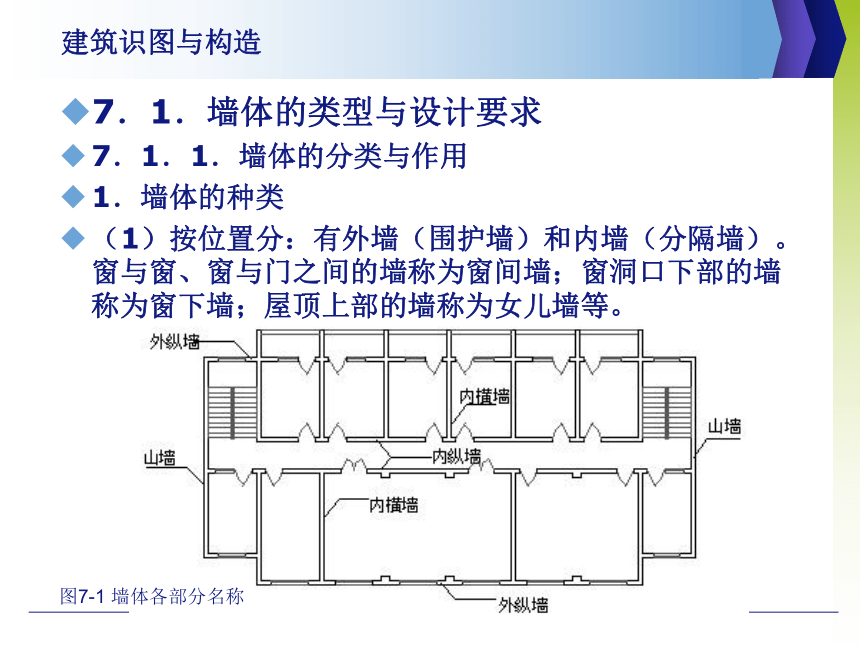

图7-1 墙体各部分名称
7．1．墙体的类型与设计要求
7．1．1．墙体的分类与作用
1．墙体的种类
（1）按位置分：有外墙（围护墙）和内墙（分隔墙）。窗与窗、窗与门之间的墙称为窗间墙；窗洞口下部的墙称为窗下墙；屋顶上部的墙称为女儿墙等。
建筑识图与构造

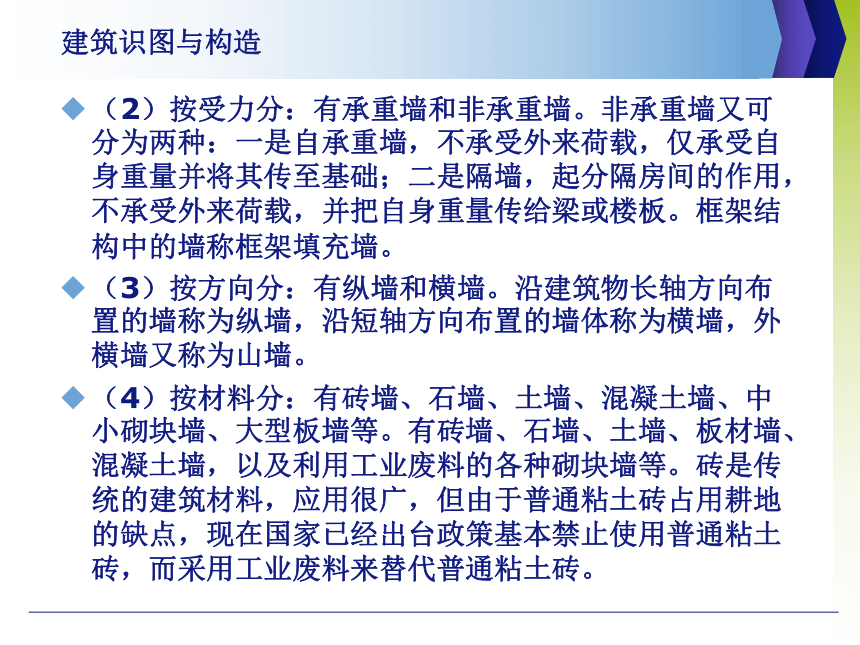

（2）按受力分：有承重墙和非承重墙。非承重墙又可分为两种：一是自承重墙，不承受外来荷载，仅承受自身重量并将其传至基础；二是隔墙，起分隔房间的作用，不承受外来荷载，并把自身重量传给梁或楼板。框架结构中的墙称框架填充墙。
（3）按方向分：有纵墙和横墙。沿建筑物长轴方向布置的墙称为纵墙，沿短轴方向布置的墙体称为横墙，外横墙又称为山墙。
（4）按材料分：有砖墙、石墙、土墙、混凝土墙、中小砌块墙、大型板墙等。有砖墙、石墙、土墙、板材墙、混凝土墙，以及利用工业废料的各种砌块墙等。砖是传统的建筑材料，应用很广，但由于普通粘土砖占用耕地的缺点，现在国家已经出台政策基本禁止使用普通粘土砖，而采用工业废料来替代普通粘土砖。
建筑识图与构造

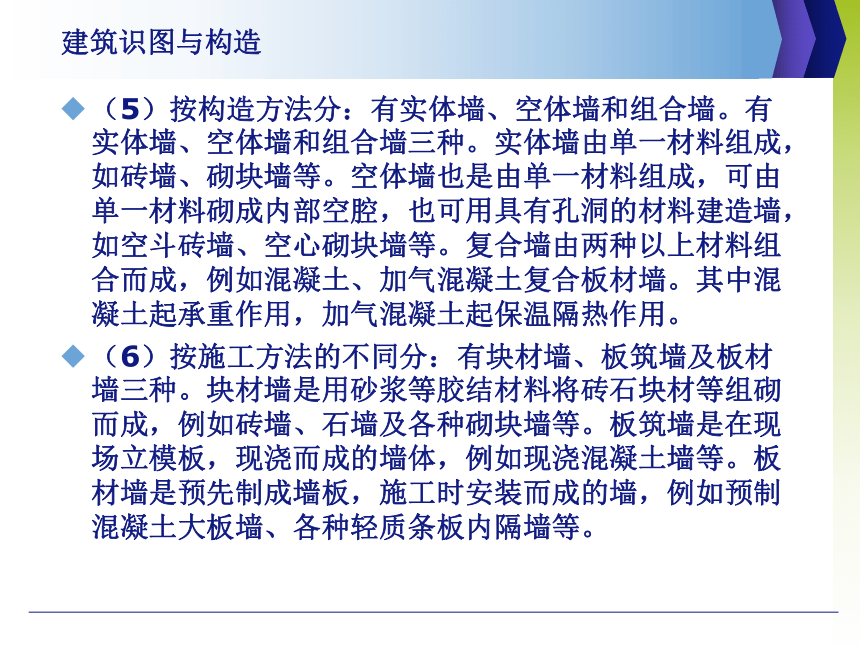

（5）按构造方法分：有实体墙、空体墙和组合墙。有实体墙、空体墙和组合墙三种。实体墙由单一材料组成，如砖墙、砌块墙等。空体墙也是由单一材料组成，可由单一材料砌成内部空腔，也可用具有孔洞的材料建造墙，如空斗砖墙、空心砌块墙等。复合墙由两种以上材料组合而成，例如混凝土、加气混凝土复合板材墙。其中混凝土起承重作用，加气混凝土起保温隔热作用。
（6）按施工方法的不同分：有块材墙、板筑墙及板材墙三种。块材墙是用砂浆等胶结材料将砖石块材等组砌而成，例如砖墙、石墙及各种砌块墙等。板筑墙是在现场立模板，现浇而成的墙体，例如现浇混凝土墙等。板材墙是预先制成墙板，施工时安装而成的墙，例如预制混凝土大板墙、各种轻质条板内隔墙等。
建筑识图与构造
2．墙体的作用
（1）墙体的承重作用：墙体承受从屋面、楼板等构件传来的荷载及自重荷载，同时还要承受外来的荷载，如人和家俱的重力、风力和地震力等。
（2）墙体的围护作用：墙体需抵御风、雨、雪、太阳辐射、噪声等自然因素的侵袭，保证建筑物内具有良好的生活环境和工作条件。
（3）墙体的分隔作用：建筑物内的纵横墙和隔墙将建筑物分隔成不同大小的房间，以满足不同的使用要求。
建筑识图与构造
7．1．2．墙体的设计要求
1．结构要求
对以墙体承重为主结构，常要求各层的承重墙上、下必须对齐；各层的门、窗洞孔也以上、下对齐为佳。
（1）具有足够的强度和稳定性
（2）合理选择墙体结构布置方案
1）横墙承重
2）纵墙承重
3）纵横墙混合承重
4）墙与柱混合承重
建筑识图与构造
图7-2 墙体的结构布置
a) 横墙承重 b) 纵墙承重c) 纵横墙混合承重d) 墙与柱混合承重
建筑识图与构造
2．热工要求
（1）墙体保温的措施
1）增加墙体的厚度。
2）选择导热系数小的墙体材料。
建筑识图与构造
图7-3 维护结构的传热过程
图7-4复合保温墙构造示意
3）采取隔蒸汽措施
（2）墙体隔热的措施
1）外墙采用浅色而平滑的外饰面；
2）在外墙内部设通风间层；
3）在窗口外侧设置遮阳设施，以遮档太阳光直射室内；
4）在外墙外表面种植攀缘植物使之遮盖整个外墙。
建筑识图与构造
图7-5 隔蒸汽措施
3．墙体的隔声要求
加强隔声处理的措施。
（1）加强墙体缝隙的填密处理。
（2）增加墙厚和墙体的密实性。
（3）采用有空气间层式多孔性材料的夹层墙。
（4）尽量利用垂直绿化降噪声。
4．墙体的防火要求
墙体材料的燃烧性能和耐火极限必须符合防火规范的规定，有些建筑还应按防火规范要求设置防火墙，防止火灾蔓延。
5．墙体的节能要求
为贯彻国家的节能政策，改善严寒和寒冷地区居住建筑采暖能耗大，热工效率差的状况，必须通过建筑设计和构造措施来节约能耗。
建筑识图与构造
