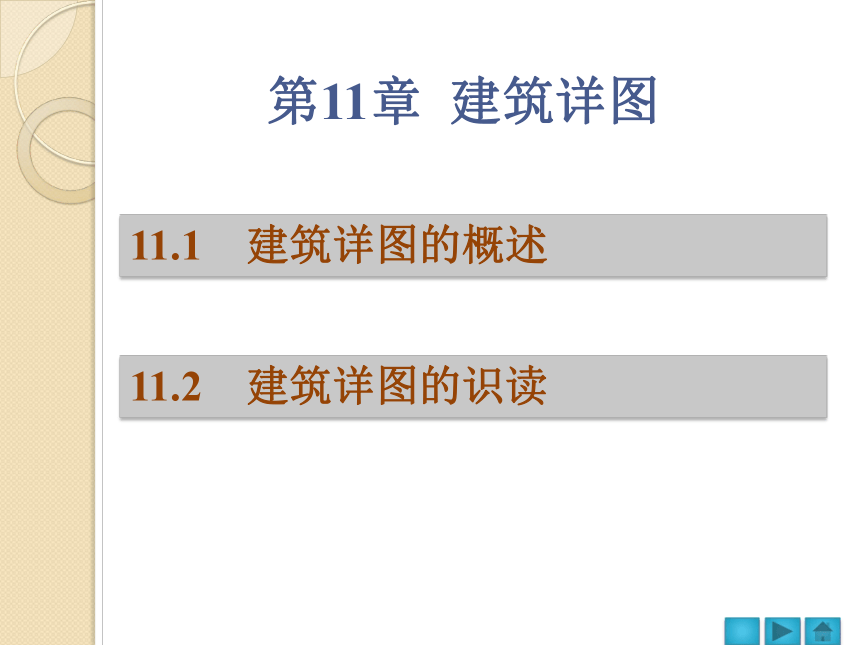

第11章 建筑详图
11.1 建筑详图的概述
11.2 建筑详图的识读

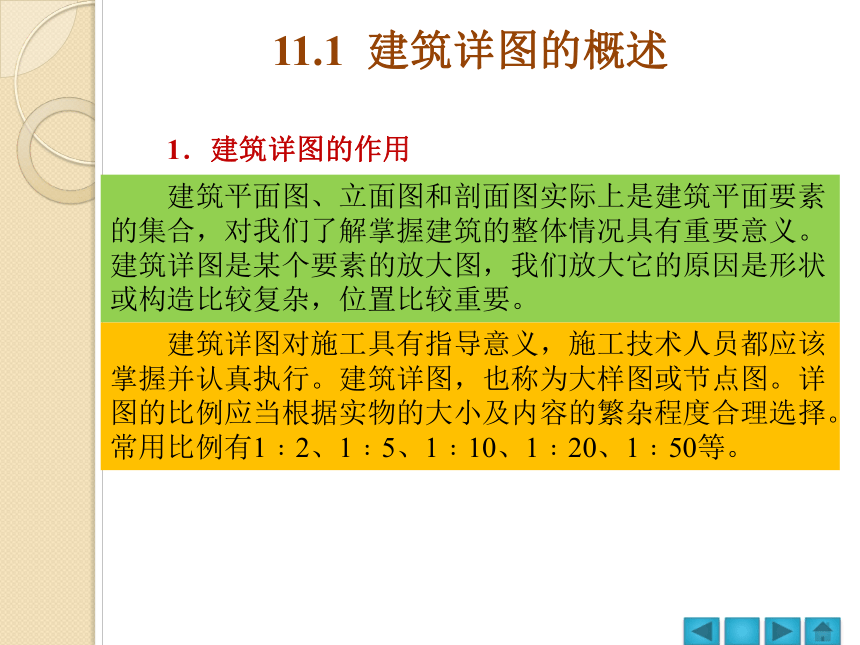

11.1 建筑详图的概述
1．建筑详图的作用
建筑平面图、立面图和剖面图实际上是建筑平面要素的集合，对我们了解掌握建筑的整体情况具有重要意义。建筑详图是某个要素的放大图，我们放大它的原因是形状或构造比较复杂，位置比较重要。
建筑详图对施工具有指导意义，施工技术人员都应该掌握并认真执行。建筑详图，也称为大样图或节点图。详图的比例应当根据实物的大小及内容的繁杂程度合理选择。常用比例有1﹕2、1﹕5、1﹕10、1﹕20、1﹕50等。

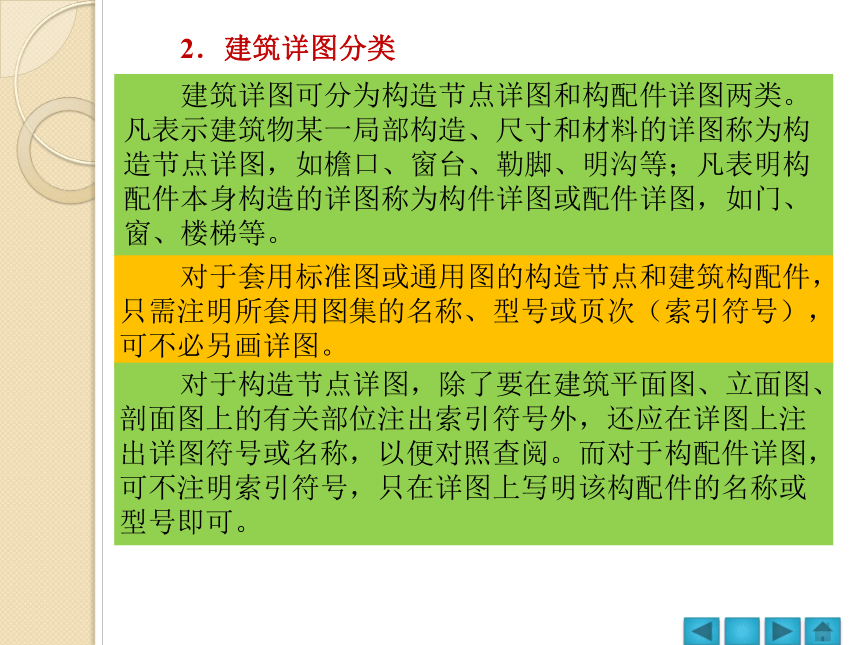

2．建筑详图分类
建筑详图可分为构造节点详图和构配件详图两类。凡表示建筑物某一局部构造、尺寸和材料的详图称为构造节点详图，如檐口、窗台、勒脚、明沟等；凡表明构配件本身构造的详图称为构件详图或配件详图，如门、窗、楼梯等。
对于套用标准图或通用图的构造节点和建筑构配件，只需注明所套用图集的名称、型号或页次（索引符号），可不必另画详图。
对于构造节点详图，除了要在建筑平面图、立面图、剖面图上的有关部位注出索引符号外，还应在详图上注出详图符号或名称，以便对照查阅。而对于构配件详图，可不注明索引符号，只在详图上写明该构配件的名称或型号即可。

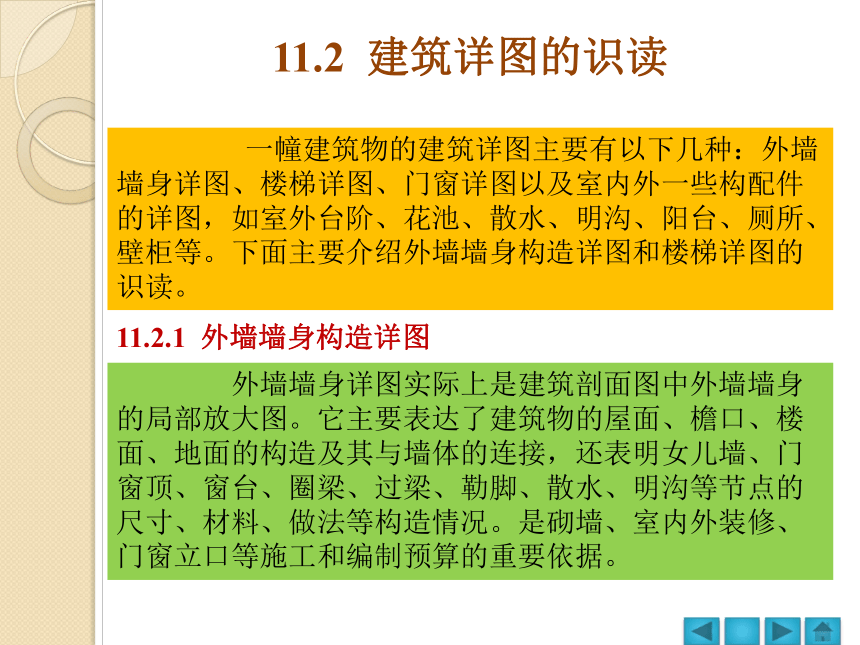

11.2 建筑详图的识读
一幢建筑物的建筑详图主要有以下几种：外墙墙身详图、楼梯详图、门窗详图以及室内外一些构配件的详图，如室外台阶、花池、散水、明沟、阳台、厕所、壁柜等。下面主要介绍外墙墙身构造详图和楼梯详图的识读。
11.2.1 外墙墙身构造详图
外墙墙身详图实际上是建筑剖面图中外墙墙身的局部放大图。它主要表达了建筑物的屋面、檐口、楼面、地面的构造及其与墙体的连接，还表明女儿墙、门窗顶、窗台、圈梁、过梁、勒脚、散水、明沟等节点的尺寸、材料、做法等构造情况。是砌墙、室内外装修、门窗立口等施工和编制预算的重要依据。
下面通过图11-1来介绍外墙墙身构造详图的识读方法。

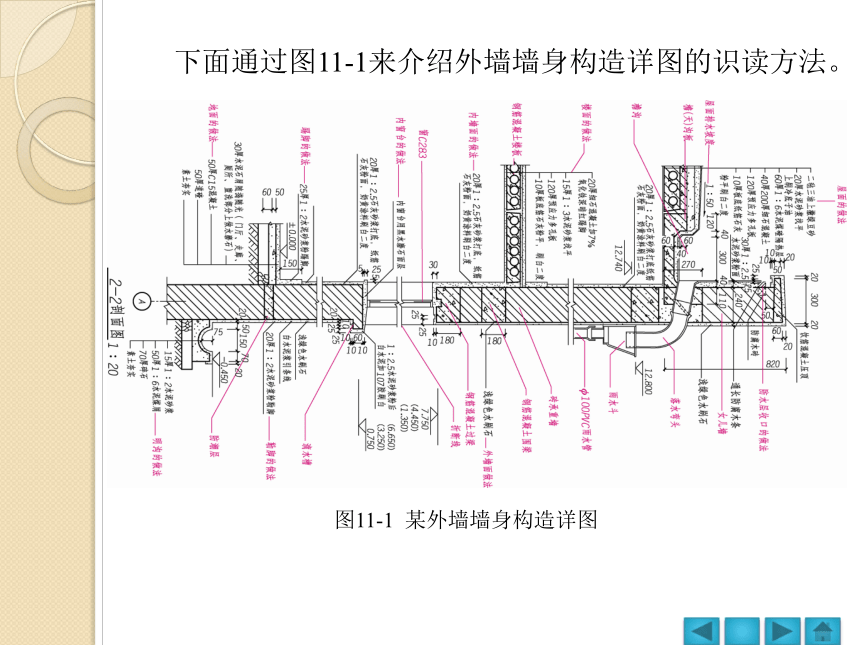

图11-1 某外墙墙身构造详图

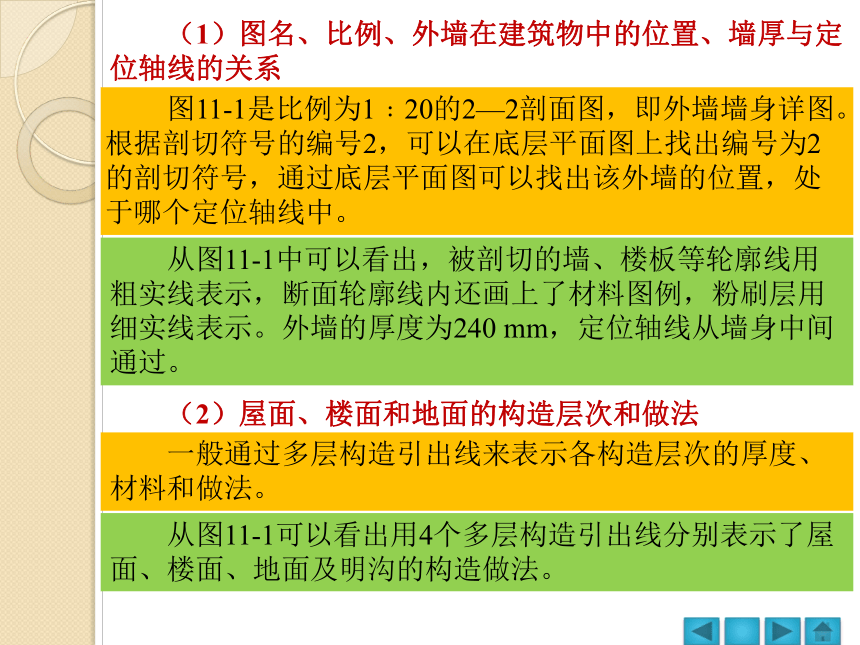

（1）图名、比例、外墙在建筑物中的位置、墙厚与定位轴线的关系
图11-1是比例为1﹕20的2—2剖面图，即外墙墙身详图。根据剖切符号的编号2，可以在底层平面图上找出编号为2的剖切符号，通过底层平面图可以找出该外墙的位置，处于哪个定位轴线中。
从图11-1中可以看出，被剖切的墙、楼板等轮廓线用粗实线表示，断面轮廓线内还画上了材料图例，粉刷层用细实线表示。外墙的厚度为240 mm，定位轴线从墙身中间通过。
（2）屋面、楼面和地面的构造层次和做法
一般通过多层构造引出线来表示各构造层次的厚度、材料和做法。
从图11-1可以看出用4个多层构造引出线分别表示了屋面、楼面、地面及明沟的构造做法。

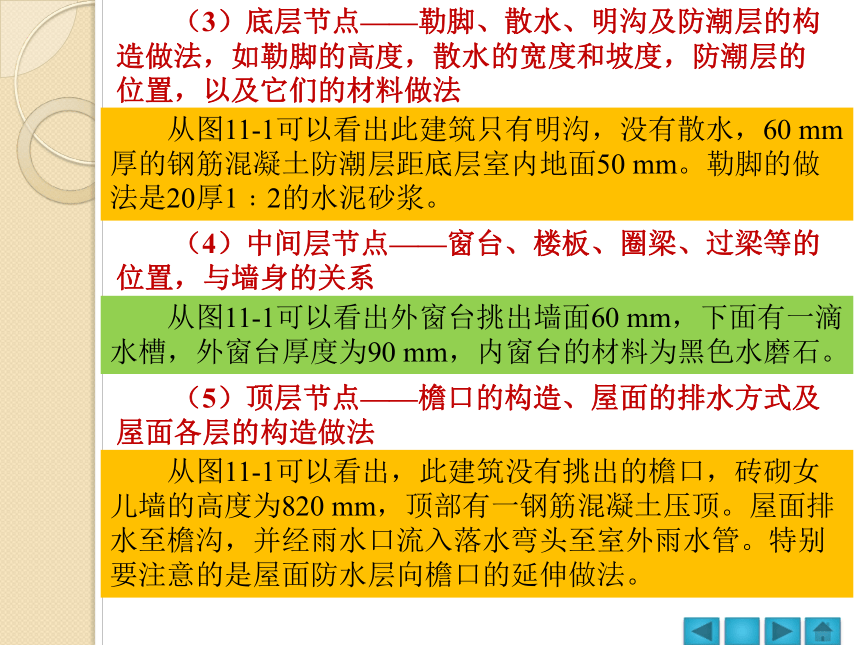

（3）底层节点——勒脚、散水、明沟及防潮层的构造做法，如勒脚的高度，散水的宽度和坡度，防潮层的位置，以及它们的材料做法
从图11-1可以看出此建筑只有明沟，没有散水，60 mm厚的钢筋混凝土防潮层距底层室内地面50 mm。勒脚的做法是20厚1﹕2的水泥砂浆。
（4）中间层节点——窗台、楼板、圈梁、过梁等的位置，与墙身的关系
从图11-1可以看出外窗台挑出墙面60 mm，下面有一滴水槽，外窗台厚度为90 mm，内窗台的材料为黑色水磨石。
（5）顶层节点——檐口的构造、屋面的排水方式及屋面各层的构造做法
从图11-1可以看出，此建筑没有挑出的檐口，砖砌女儿墙的高度为820 mm，顶部有一钢筋混凝土压顶。屋面排水至檐沟，并经雨水口流入落水弯头至室外雨水管。特别要注意的是屋面防水层向檐口的延伸做法。
（6）内、外墙面的装修做法
图11-1是比例为1﹕20的详图，按照国家标准的规定详图必须用细实线画出粉刷层。本宿舍楼外墙面的内、外墙的装修做法都用文字说明的形式详细表述。
（7）墙身的高度尺寸，细部尺寸和各部位的标高
从图11-1可以看出室内外地面、楼面、窗台等处均需标注标高。在墙身、明沟、窗台、檐沟等部位还注有高度尺寸和细部尺寸。
11.2.2 楼梯详图
楼梯详图主要表示楼梯的类型、结构形式、各部位尺寸以及踏步、栏杆的装修做法，是楼梯施工、放样的重要依据。楼梯详图一般包括楼梯平面图、楼梯剖面图及踏步、栏杆、扶手等节点详图。楼梯平面图和剖面图的比例一般为1﹕50，节点详图的常用比例有1﹕50、1﹕5、1﹕2等。
1．楼梯平面图
用一个假想的水平面在该层往上走的第一个梯段中部剖切，向下投影而形成的投影图，也可以说是建筑平面图中楼梯间的比例放大后画出的图样。
如图11-2所示为某楼梯一～六层的平面图。下面通过图11-2来说明楼梯平面图的识读方法。
图11-2 某楼梯一～六层的平面图
（1）根据轴线编号，来了解楼梯间在房屋中的位置
由图11-2可知，该楼梯位于横向④ ～ ⑥ 、纵向 ～轴线之间。
（2）了解楼梯间、梯段、梯井、平台的尺寸、构造形式，楼梯踏步的宽度和踏步数
由图11-2可知，该楼梯间平面为矩形，其开间为
2 600 mm，进深为6 000 mm；踏步宽为260 mm，每个楼梯段均有9个踏步。
（3）了解楼梯的走向，栏杆设置及楼梯上下起步位置
由图11-2中各层平面图的指示线，可看出楼梯的走向。
（4）了解各楼层平面标高和休息平台面标高
由图11-2可知，各楼层平面标高和休息平台标高已在图中标出，例如一层楼梯平面图中楼地面的标高为±0.000，休息平台的标高为－0.600。
（5）了解楼梯平面图中不同梯段的投影形状
除了顶层之外，其他层平面图既要画出剖切后往上走的上行梯段（注有‘上’字），也要画出该层往下走的下行完整梯段（注有‘下’字），继续往下的另一梯段有一部分投影可见，用45℃折断线作为分界，与上行梯段组合成一个完整的梯段。
（6）了解楼梯剖面图在楼梯底层平面图中剖切位置及投影方向
图11-2中所示底层平面图种的剖切符号1—1，并表示出剖切位置和投影方向。
2．楼梯剖面图
用一个假象的剖切平面图，沿各层一个梯段和楼梯间的门窗洞口剖开，向另一个未剖切的梯段方向投影，所得到的剖面图称为楼梯剖面图，楼梯剖面图的剖切符号应标在底层平面图上。
如图11-3所示为图11-2所示楼梯的剖面图。通过图11-3来说明楼梯剖面图的识读方法。
图11-3 某楼梯的剖面图
（1）了解楼梯间墙身的定位轴线及编号、轴线间的尺寸
图11-3所示的定位轴线编号为 ～ ，其轴线尺寸为 6 000 mm。
（2）了解房屋的层数，楼梯梯段、踏步数
由图11-3可知，该房屋为6层，共有9个踏步。
（3）踏步及栏杆的高度
由图11-3可知，踏步的高度为161.1 mm，栏杆的高度为1 050 mm。
（4）了解各层楼地面和休息平台的标高
由图11-3所示，例如二层楼地面的标高为2.900，二层和三层之间的休息平台的标高为4.350 mm。
3．楼梯节点详图
楼梯节点详图一般包括楼梯段的起步节点、转弯节点和止步节点的详图，楼梯踏步、栏杆或栏板、扶手等详图。楼梯节点详图一般均以较大的比例画出，以表明它们的断面形式、细部尺寸、材料、构件连接及面层装修做法等。
图11-4为某楼梯节点详图。详图1为比例是1﹕20的楼梯起步节点的平面详图，详图2为比例是1﹕10的楼梯转弯节点详图，详图3为比例是1﹕10的楼梯起步节点详图，详图4为比例是1﹕5的踏步及面层的详图，详图5为比例1﹕2的扶手详图。
图11-4 某楼梯节点详图
