单元三　网络计划技术
单元三　网络计划技术
1
2
3

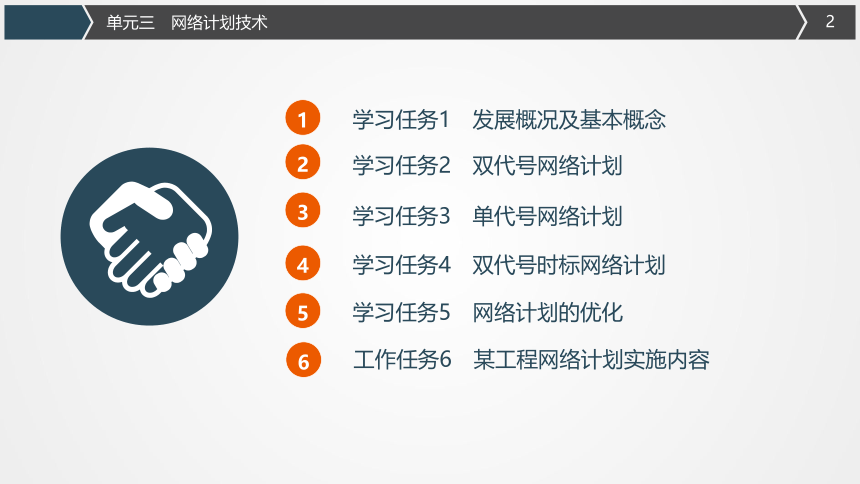

学习任务1　发展概况及基本概念
学习任务2　双代号网络计划
学习任务3　单代号网络计划
4
5
6
学习任务4　双代号时标网络计划
学习任务5　网络计划的优化
工作任务6　某工程网络计划实施内容

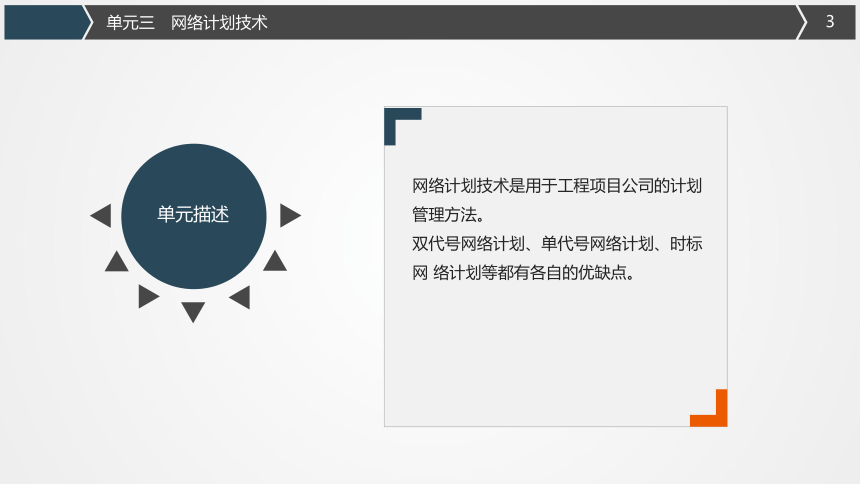

单元描述
网络计划技术是用于工程项目公司的计划管理方法。
双代号网络计划、单代号网络计划、时标网 络计划等都有各自的优缺点。
单元三　网络计划技术
1
发展概况及基本概念

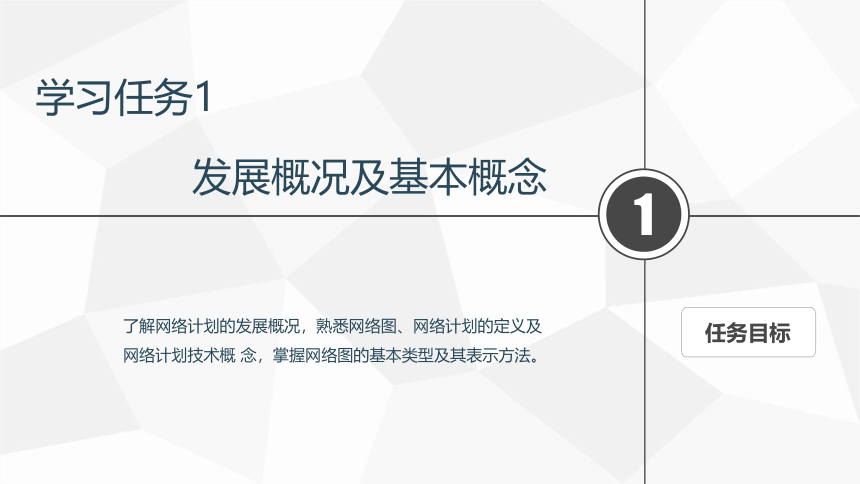

了解网络计划的发展概况，熟悉网络图、网络计划的定义及网络计划技术概 念，掌握网络图的基本类型及其表示方法。
任务目标
学习任务1
发展概况及基本概念
学习任务1
一、网络计划的发展概况
二、网络计划的几个定义
三、网络计划的基本原理
四、网络计划方法的特点
五、网络图的基本类型
知识链接
六、工艺关系和组织关系
七、紧前、紧后和平行工作
八、先行工作和后续工作

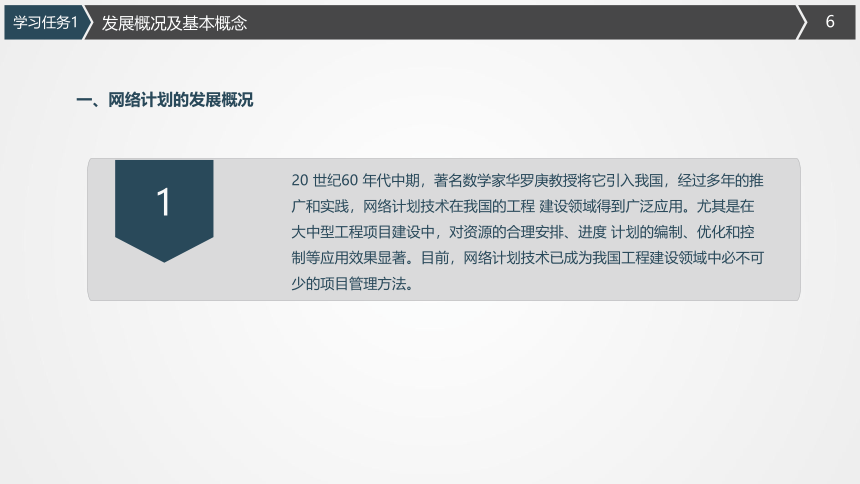

20 世纪60 年代中期，著名数学家华罗庚教授将它引入我国，经过多年的推广和实践，网络计划技术在我国的工程 建设领域得到广泛应用。尤其是在大中型工程项目建设中，对资源的合理安排、进度 计划的编制、优化和控制等应用效果显著。目前，网络计划技术已成为我国工程建设领域中必不可少的项目管理方法。
一、网络计划的发展概况
发展概况及基本概念
学习任务1
1
（一）网络图
网络图是由箭线和节点按照一定规则组成的、用来表示工作 流程的有向、有序的网状图形。
（二）网络计划
网络计划是在网络图上加注工作的时间参数等而编制成的进度计划。
（三）网络计划技术
网络计划技术是用网络计划对工程的进度进行安排和控制，以保证实现预定目标。
二、网络计划的几个定义
发展概况及基本概念
学习任务1
2
首先，利用网络图的形式表达一项工程计划方案中各项工作之间的相互关系和先 后顺序关系；其次，通过计算找出影响工期的关键工序和关键线路；再次，通过不断调 整网络计划，寻求最优方案并付诸实施；最后，在计划实施过程中采取有效措施对其进 行控制，以合理使用资源，高效、优质、低耗完成预定任务。
三、网络计划的基本原理
发展概况及基本概念
学习任务1
3
（一）横道计划法
优点
（1）简单、明了、直观、易懂；
（2）各项工作的起点、延续时间、工作进度、总工期一目了然；
（3）流水情况表示清楚，资源计算便于据图叠加。
2. 缺点
（1）不能反映各工作间的联系与制约关系；
（2）不能反映哪些工作是主要的、关键的，看不出计划的潜力。
（二）网络计划法
优点
（1）能明确反映各工序间的制约与依赖关系；
（2）能找出关键工作和关键线路，便于管理人员抓主要矛盾；
（3）便于资源调整和利用计算机管理与优化。
2. 缺点
不能清晰反映流水情况、资源需用量的变化情况。
四、网络计划方法的特点
发展概况及基本概念
学习任务1
4
五、网络图的基本类型
（一）双代号网络图
（二）单代号网络图
发展概况及基本概念
学习任务1
5
（一）工艺关系
生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺 序关系称为工艺关系。 如图 3-3 所示，立模 1、绑扎钢筋 1、浇筑混凝土 1 为工艺关系。
（二）组织关系
工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规 定的先后顺序关系称为组织关系。如图 3-3 所示，立模 1、立模 2 即为组织关系。
六、工艺关系和组织关系
发展概况及基本概念
学习任务1
6
（一）紧前工作
在网络图中，相对于某工作而言，紧排在该工作之前的工作称为该工作的紧前工作。
（二）紧后工作
在网络图中，相对于某工作而言，紧排在该工作之后的工作称为该工作的紧后工作。
（三）平行工作
在网络图中，相对于某工作而言，可以与该工作同时进行的工作称为该工作的平行工作。
七、紧前、紧后和平行工作
发展概况及基本概念
学习任务1
7
（一）先行工作
相对于某工作而言，从网络图的第一个节点（起点节点）开始，顺箭头方向经过一 系列箭线与节点到达该工作为止的各条通路上的所有工作，都称为该工作的先行工作。
（二）后续工作
相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络 图最后一个节点（终点节点）的各条通路上的所有工作，都称为该工作的后续工作。
八、先行工作和后续工作
发展概况及基本概念
学习任务1
8
